Две мульти сплит системы Daikin на 2 комнаты каждая

Монтаж мульти сплит систем на этапе ремонта в коттедже

Всё большее количество объектов проходит с установкой мульти сплит систем. Объясняется популярность данного типа кондиционеров тем, что отсутствует необходимость увешивать весь фасад здания ворохом скворечников из внешних блоков кондиционеров: один внешний блок способен обеспечить охлаждение или обогрев до десяти помещений одновременно. Ну а старший брат - мультизональные системы кондиционирования - так вообще от 8 до 200 (по количеству подключаемых кондиционеров). Но в нашем примере представлены фотографии с объекта с закладкой коммуникаций под две независимые мульти сплит системы каждая, рассчитанная на два внутренних блока.

Первый этап выполнен без оборудования - только фреоновый контур. На втором этапе планируется поставка инверторных кондиционеров Daikin 2MXS50H с последующим подключением как внешних, так и внутренних блоков.

Первый этап установки мульти сплит систем

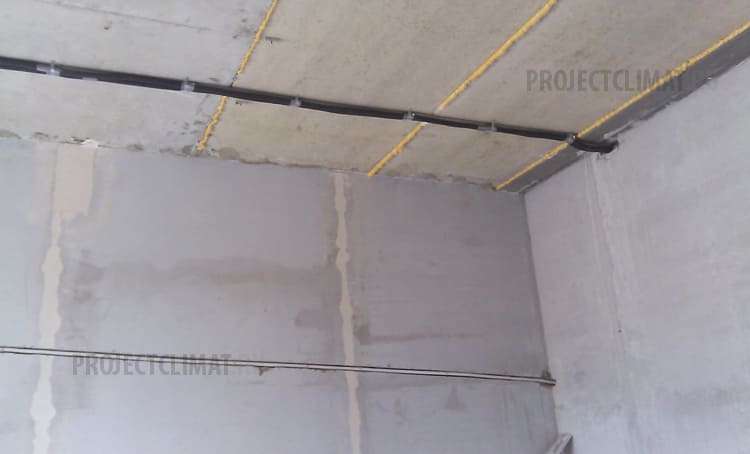

Фреоновый контур сплит-системы

Шаг №1

Фреоновый контур сплит-системы может достигать десятков метров и ограничен только мощностью компрессора. Но чтобы и уложиться в технические ограничения, и сэкономить бюджет заказчика основной объём коммуникаций проведён по потолку.

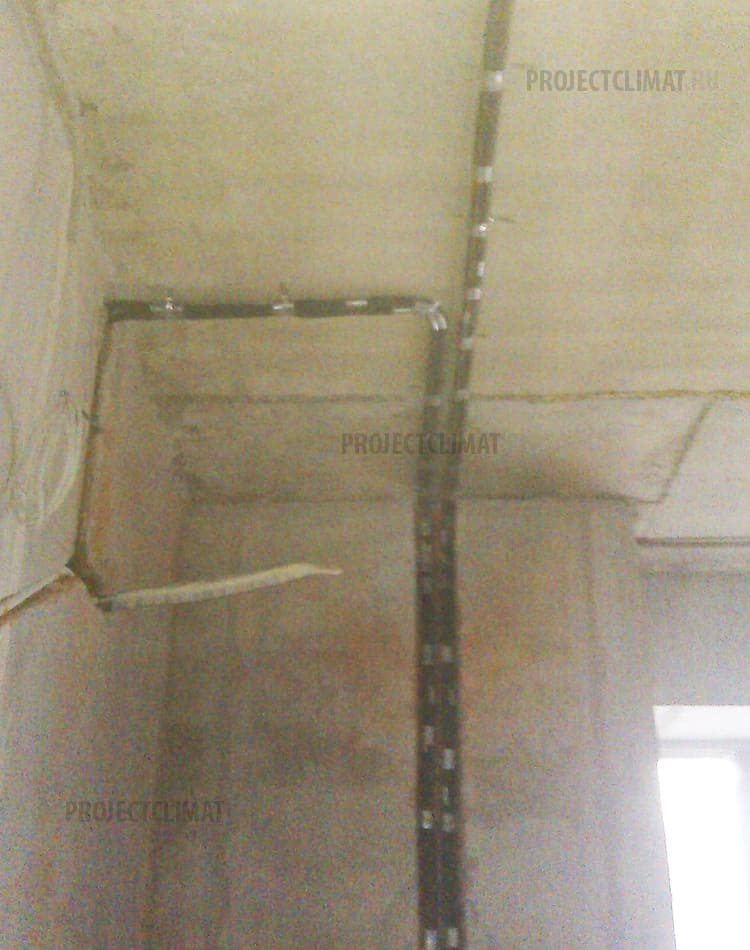

Ещё две трассы от одного внешнего блока

Шаг №2

Ещё две трассы от одного внешнего блока заведены в помещение и закреплены под потолком.

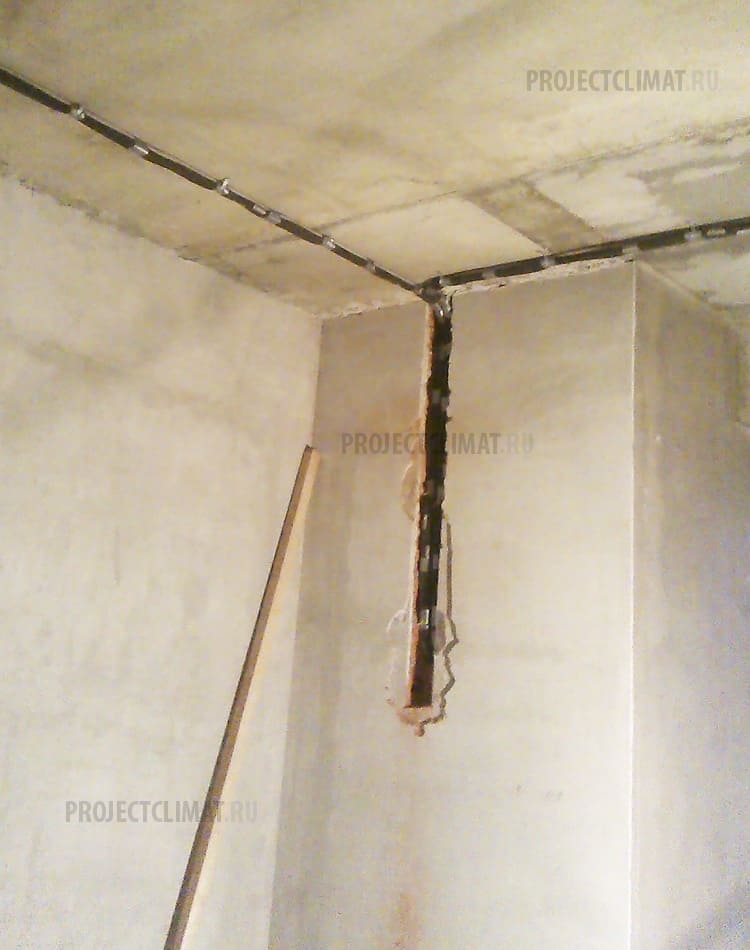

Фреоновый контур подведён к предполагаемому месту установки

Шаг №3

Фреоновый контур подведён к предполагаемому месту установки сплит-системы. Дренаж уходит под уклон в канализацию.

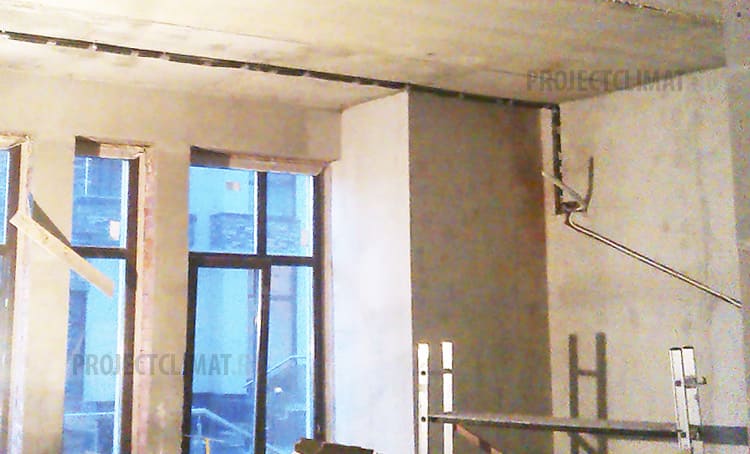

Проводится монтаж четвёртой трассы

Шаг №4

Проводится монтаж четвёртой трассы.
Трасса кондиционера

Шаг №5

При предварительном замере всегда учитывается и потребная мощность оборудования, и возможности компрессора по прокачке коммуникаций, и возможность отведения дренажа под уклон.
Первый этап установки кондиционера

Шаг №6

Первый этап установки кондиционера всегда подразумевает черновые работы. Согласитесь, тяжело, да практически невозможно было бы выполнить монтаж двух мульти сплит систем при уже готовом ремонте!

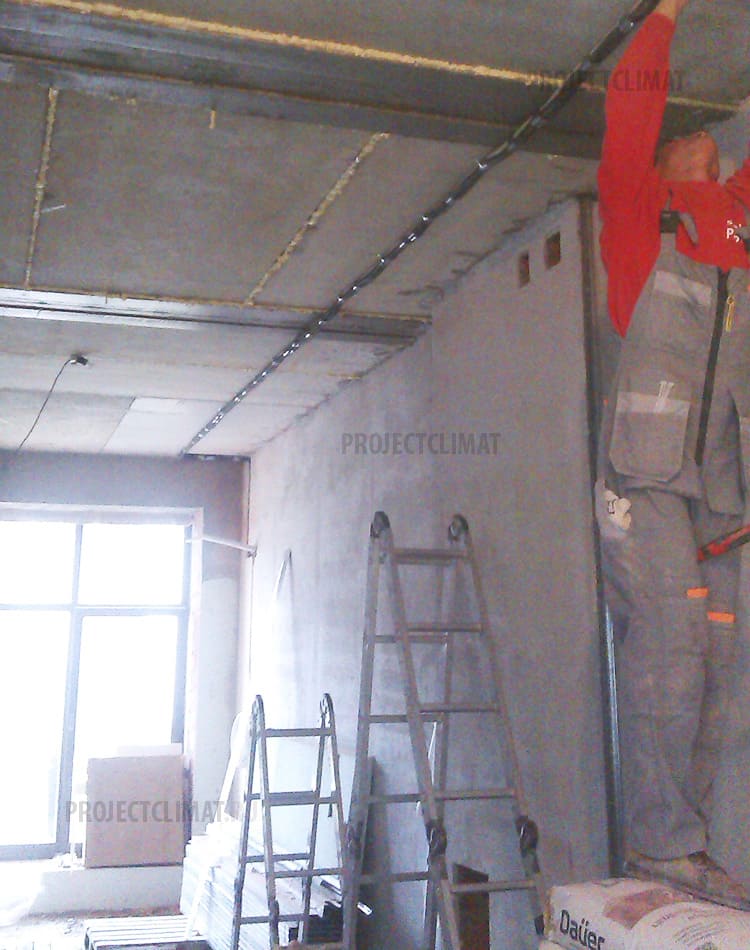

Крепление фреонового контура к потолку

Шаг №7

Крепление фреонового контура к потолку. Работа сложная и ответственная: длины трасс достаточно большие, стараемся выполнить монтаж без паяных соединений, ведь случись что - огрехи монтажа вскрываются на этапе запуска системы в эксплуатацию. При уже выполненном чистовом ремонте! Исправить трассу - поставить крест на ремонте: вскрытие потолков, покраска стен и т.п.

Первый этап монтажа кондиционера в два этапа завершён. Заказчик может не волноваться по времени проведения работ: мы приедем и закончим начатое. Условия прописаны в договоре на установку кондиционеров. Среди заказчиков бывают и такие, кто проводит ремонт в течение недели (косметический), а у кого-то (были и такие) - интервал между первым и вторым этапом составляет и два, и три года!

И важно:

  • при предполагаемом опуске потолка - учитывайте габариты внутренних блоков! Так часто бывает, что приходится опускать коммуникации, выполняя штробление уже оклеенных обоями стен!
  • запретите под страхом штрафа бригадам строителей даже прикасаться к коммуникациям! Почему? Об этом очень подробно: ремонт трассы кондиционера
  • сфотографируйте коммуникации, чтобы не пробить дренаж или медную трубку саморезом, когда будете вешать полки или картину. Реально важно! Поверьте!

Подмосковье, коттедж

250 м2

Две мульти сплит системы Daikin на 2 комнаты каждая
