Монтаж кондиционера в два этапа (на этапе ремонта) и в один этап

октябрь 2017

Монтаж кондиционера в два этапа, на момент ремонта в помещении

Монтаж мульти сплит систем на этапе ремонта в загородном доме

Всё большее количество клиентов задумывается о монтаже кондиционера на этапе выполнения ремонта в помещении. И это правильно: в данном случае имеется возможность проведения коммуникаций (межблочной трассы) в стене. При данной схеме монтажа порядок действий следующий:

Работы первого этапа по монтажу кондиционеров

На объект выезжает специалист (замерщик). При установке кондиционера в два этапа выезд специалиста обязателен. Объясняется это тем, что данный монтаж подразумевает существенную вариативность размещения как самого кондиционера (его внутреннего и внешнего блоков), так и проведения трассы.

Первый этап установки кондиционера: прокладка фреонового контура и коммуникаций

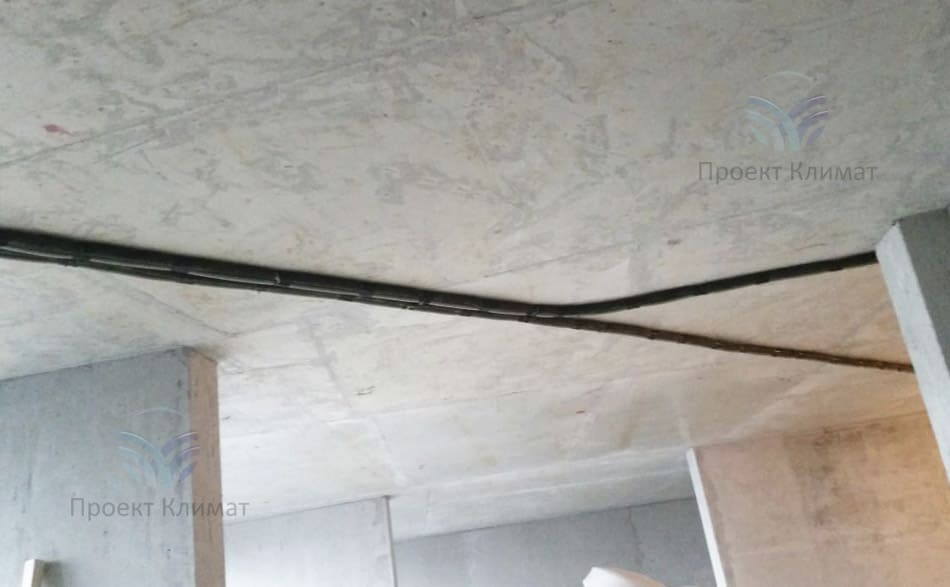

Закладка коммуникаций под две инверторные мульти сплит системы Mitsubishi Heavy в загородном доме.

Закладка коммуникаций под мульти сплит системы Mitsubishi Heavy SCM125

Монтаж коммуникаций (фреоновые трассы, воздуховоды, переходы, адаптера) под кондиционеры канального типа.

Установка канального кондиционера Mitsubishi Electric

Первый этап установки трёх кондиционеров: два в составе мульти сплит системы и один - обычный сплит.

Монтаж мульти сплит систем

Две трассы под сплит-системы Mitsubishi Electric.

Инверторный кондиционер Mitsubishi Electric MSZ-SF25VE

При проведении установки кондиционера на момент выполнения общестроительных работ дренаж можно отвести в канализацию, чтобы не капал наружу. Учитывается опуск потолков, возведение перегородок, подведение электрики и т.п. в общем, техническая возможность осуществления монтажа кондиционера по запрошенной заказчиком схеме.

  • С заказчиком согласовывается объём работ, зафиксированный на объекте.
  • Выполняется штроба. В данном случае заказчик может выполнить заглубление стен силами собственной бригады: по факту замера на объекте остаётся чертёж, схема проведения коммуникаций. Это не является технически сложной операцией, главное соблюсти ширину и глубину заглубления в стене, чтобы монтажники впоследствии могли уложить трассу. Если заказчик согласует – работы по заглублению может взять на себя наша организация, но данная услуга платная и не входит в стандартный монтаж (т.к. это уже общестроительные работы). При готовой штробе бригада может приступить к выполнению первого этапа монтажа сплит-системы.
  • Осуществляется крепление кронштейнов (установка подставки – при выполнении напольного монтажа на лоджии или балконе) к фасаду.
  • Вывешивается и закрепляется на силовых кронштейнах внешний блок кондиционера (на первом этапе монтажа можно обойтись в принципе БЕЗ оборудования: смонтировать его при повторном выезде бригады, на завершающем этапе).
  • Сверлится отверстие в стене.
  • Протягивается трасса коммуникаций, подключается к внешнему блоку (соединение – вальцовка). Дренаж выводится в соответствии с согласованной схемой (либо на улицу, либо в канализацию).

На этом первый этап закончен. Мы ждём окончания Вашего ремонта. При этом по срокам заказчик не ограничен: временной интервал между первым и вторым этапом может быть неделю, а может и год. Цены в договоре фиксируются и являются неизменными, если только не было дополнительного соглашения, связанного с изменением проектных решений на объекте (замена оборудования, изменение перечня работ, согласованного заказчиком и т.п.).

Кстати! На этом этапе (если у клиента на объекте только заложили трассу без оборудования) можно ещё поменять оборудование на альтернативное. Объясняется всё просто: как правило модели кондиционеров до 2,5 кВт. по мощности охлаждения имеют один и тот же диаметр труб под хладагент (1/4" - жидкостная труба, 3/8" - газовая труба), от 3,5 кВт. трубки имеют диаметр 1/4" и 1/2" соответственно  и т.д. Именно поэтому часто при отсутствии техники или невозможности выбрать ту или иную модель можно просто заложить трассу - на будущее, так сказать. Главное в данном вопросе чётко понимать: кондиционер какой именно мощности и какого типа управления (инвертор или on/off) будет впоследствии установлен в помещении заказчика.

ВАЖНО: фреоновый контур, торчащий из стены, ни в коем случае нельзя изгибать! Стоит пару раз загнуть медные трубки, как они придут в негодность, т.е. изменят своё сечение и могут дать микротрещины, что неминуемо приведёт к некорректной работе сплит-системы и возможному выходу фреона с маслом… и это при уже выполненном ремонте.


Работы второго этапа по монтажу кондиционеров

  • Крепится пластина внутреннего блока к стене внутри помещения.
  • Трасса соединяется с внутренним блоком.
  • Осуществляется вакуумирование трассы сплит-системы: подключается вакуумный насос с помощью которого откачивается атмосферный воздух, который содержит влагу.
  • После того, как монтажники удостоверятся в правильности соединения – открываются вентиля и запускается фреон в трассу.
  • Проверяется работоспособность блока на всех режимах. Работа сдаётся заказчику.

Завершение работ по установке кондиционеров после окончания ремонта

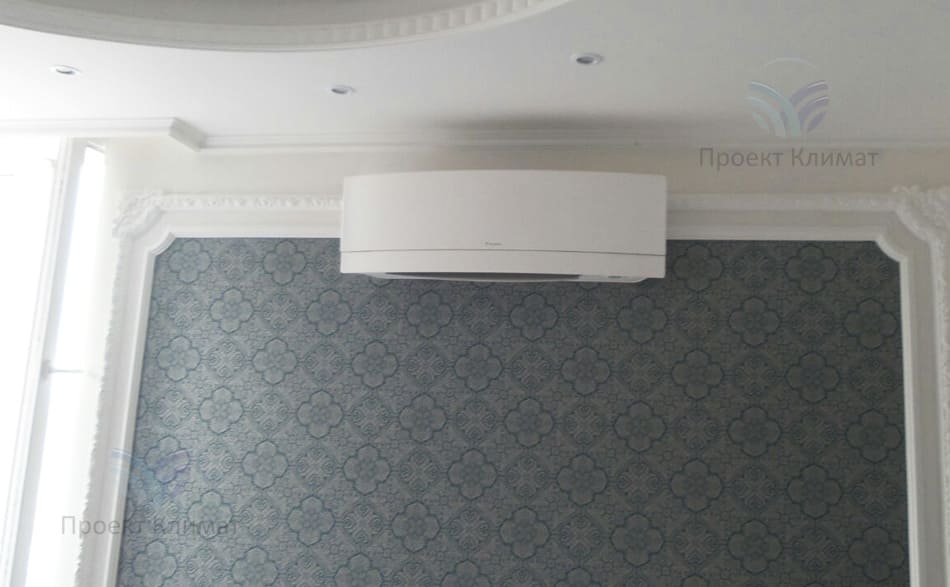

Окончание процесса монтажа кондиционера Daikin после завершения ремонта на объекте заказчика.

Завершение монтажа кондиционеров Daikin FTX/RX инвертор

Daikin FTXS на втором этапе установки кондиционера.

Установка инверторного кондиционера Daikin FTXS25K

Два инверторных кондиционера Toshiba N3KV-E после окончания ремонта на объекте заказчика.

Инверторные кондиционеры Toshiba 10N3KV-E

Установка инверторной сплит-системы Hitachi XH1: вакуумирование, подключение, запуск в эксплуатацию.

Инверторный кондиционер Hitachi RAS-10XH1

Монтаж кондиционера в один этап

Данный вид монтажа сплит-систем относится к наиболее простым и выполняется, как правило, в течение одного дня (на установку одного кондиционера опытная бригада без проведения доп.работ затрачивает около 2-3х часов времени). При заказе монтажа в нашей организации подъём при работающих лифтах осуществляется бесплатно, стоимость доставки оборудования - в зависимости от типа, оговаривается с менеджером, который ведёт данный объект. Если фасад здания – это кирпич или бетонная плита, то бригада приступает к работе самостоятельно и сразу же. Если фасад – «дышащая» плитка (вентилируемый фасад) или же высота внешнего блока более 65-70 см., то без альпиниста, скорее всего, не обойтись.

Установка кондиционера Daikin в два этапа: закладка коммуникаций и завершение работ после окончания ремонта в квартире.
Установка кондиционеров при выполненном ремонте

Пример монтажа инверторного кондиционера Daikin с притоком воздуха и увлажнением при уже выполненном ремонте в квартире.

Установка Daikin FTXR28/RXR28

Монтаж инверторного кондиционера Daikin в квартире с готовым ремонтом.

установка инверторного кондиционера Daikin FTX/RX

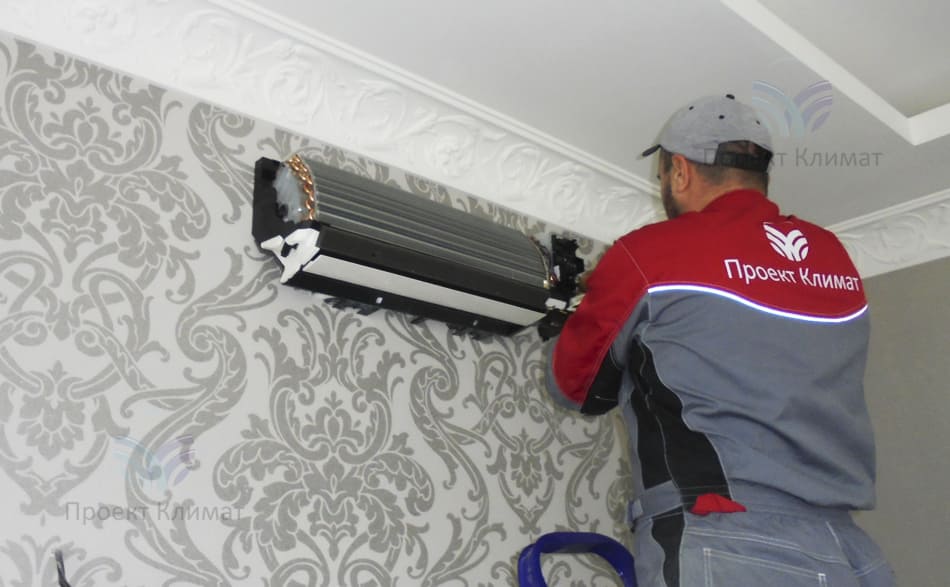

Установка в один этап инверторной мульти сплит системы Mitsubishi Electric в частном доме.

Установка внешнего блока мульти сплит системы 3D54VA

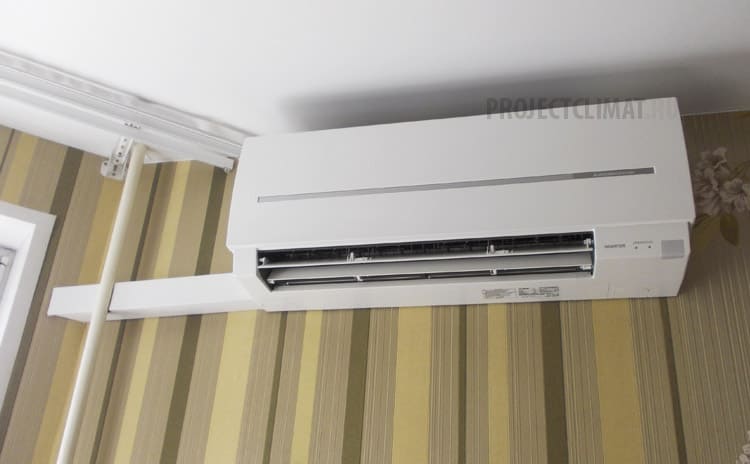

Фотографии с комментариями с объекта, на котором смонтирован инверторный кондиционер Mitsubishi Electric в один этап.

Установка инверторного кондиционера Mitsubishi Electric MSZ-GE25VA

Порядок выполнения работ примерно такой:

  • При общении (звонок или приезд в офис) с заказчиком менеджер задаёт ряд вопросов (тип фасада, право- или левосторонний монтаж, ширина оконных проёмов, наличие стояков водоснабжения в местах предполагаемой установки кондиционеров и т.п.), которые позволяют определить наличие возможных дополнительных работ. В 80% случаев нет необходимости выполнения замера.
  • Перед началом работ по установке кондиционера осуществляются все необходимые замеры и согласование с заказчиком места расположения блоков. Оценка возможности вывески блоков с учётом пожелания заказчика.
  • Осуществляется крепление кронштейнов (установка подставки – при выполнении напольного монтажа на лоджии или балконе) к фасаду.
  • Вывешивается и закрепляется на силовых кронштейнах внешний блок кондиционера.
  • Бурится отверстие в стене. В дальнейшем отверстие герметизируется и утепляется теплоизоляционным материалом, применяющимся при теплоизоляции медных труб. Используется качественная монтажная пена для наружных работ, которая не выкрашивается со временем и не накапливает в себе атмосферную влагу.
  • Протягивается трасса коммуникаций, подключается к внешнему блоку (соединение – вальцовка). Дренаж выводится на улицу.
  • Крепится пластина внутреннего блока к стене внутри помещения.
  • Трасса соединяется с внутренним блоком.
  • Осуществляется вакуумирование трассы сплит-системы: подключается вакуумный насос с помощью которого откачивается атмосферный воздух, который содержит влагу. (Это позволяет: во-первых, проверить герметичность стыков вальцовки до момента запуска фреона; во-вторых, избавиться от влаги, а она приводит к окислению масла компрессора и некорректной работе внешнего блока кондиционера).
  • После того, как монтажники удостоверятся в правильности соединения – открываются вентиля и запускается фреон в трассу. Стоит отметить, что при значительных длинах межблочной трассы кондиционера требуется дозаправка фреона, т.к. во внешнем блоке, как правило, фреона (заводская закачка) хватает на трассу длинной до 7-и метров.
  • Проверяется работоспособность блока на всех режимах. Работа сдаётся заказчику. При данной схеме монтажа основная часть межблочной трассы кондиционера остаётся снаружи, идёт по фасаду. Небольшая часть фреонового контура, соединяющего внешний и внутренний блок и находящаяся внутри помещения скрывается в декоративном коробе. В стандартный монтаж входит до 1 метра короба.

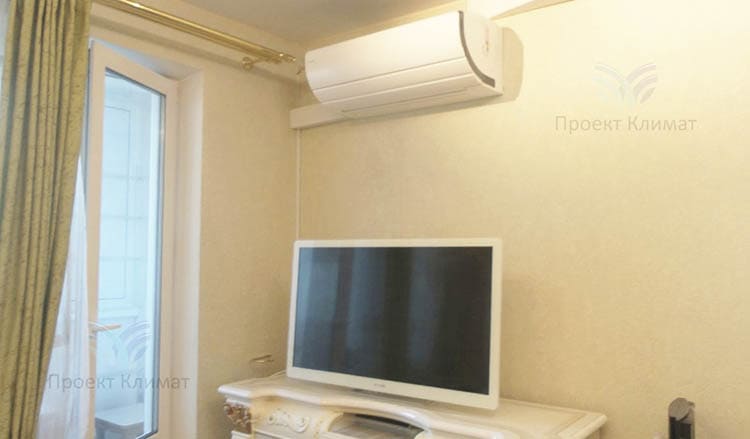

Установка инверторного кондиционера Daikin UruruSarara
