Канальные кондиционеры и приточно-вытяжная вентиляция в квартире

В рамках создания системы приточно-вытяжной вентиляции в квартире была смонтирована система ведущего шведского производителя - Systemair. Вентиляционная установка обеспечивает подачу и удаление воздуха из помещения. С целью снижения затрат было предложено оборудование, обеспечивающее рекуперацию тепла: передачу части тепла от отводимого - подаваемому воздуху. В систему включены элементы глушения шума и фильтрации воздуха.

Задачу кондиционирования помещения решает мульти сплит система на базе внешнего блока Mitsubishi Electric MXZ-8B140 на 14,5 кВт. и возможностью подключения до восьми внутренних блоков - мини VRF-система. Внутренние блоки - канальные кондиционеры, обеспечивающие полностью скрытый монтаж благодаря креплению всех коммуникаций под черновым потолком с раздачей охлаждённого воздуха по помещениям.

В составе системы также идёт пароувлажнитель Carel, в задачи которого входит поддержание заданного уровня влажности в помещении и сохранении комфорта даже при работе кондиционеров, которые сушат воздух.

Первый этап монтажа приточной установки Systemair И канальных кондиционеров Mitsubishi Electric

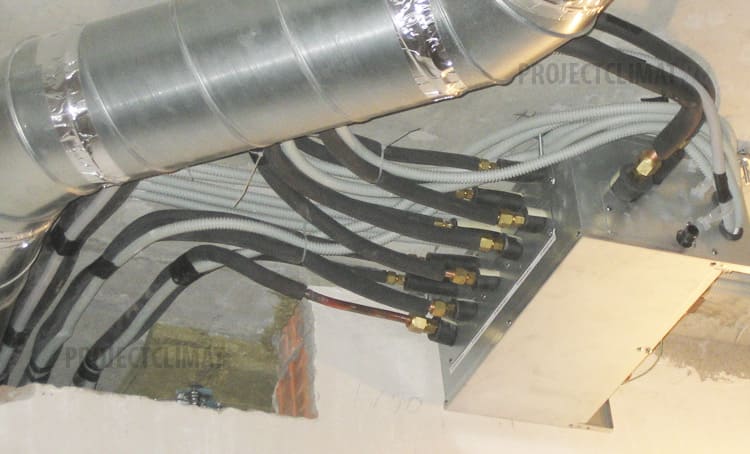

Блок-распределитель на пять портов

Шаг №1

Смонтирован блок-распределитель, обеспечивающий деление единой трассы от внешнего блока на пять независимых фреоновых контура.

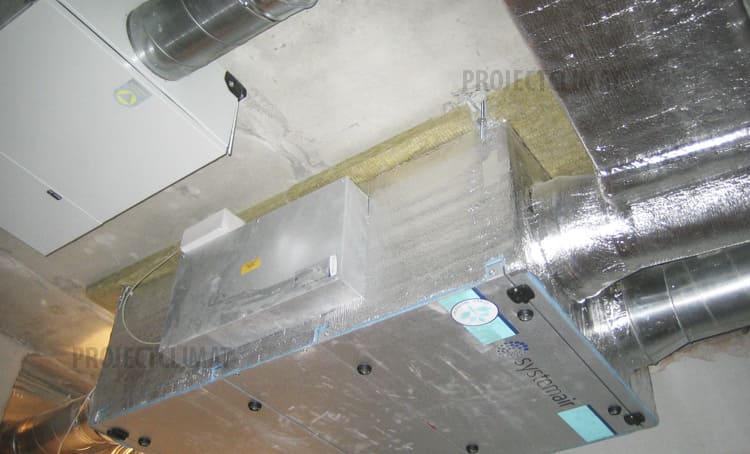

Вентиляционная установка Systemair

Шаг №2

С целью обеспечения подачи свежего воздуха в качестве базы для создания системы вентиляции в квартире применена приточно-вытяжная установка Systemair. Данное оборудование позволяет подать и отвести воздух из помещения. Наличие роторного теплообменника - гарантия высоких показателей эффективности и минимизации затрат на подогрев подаваемого в помещение воздуха.

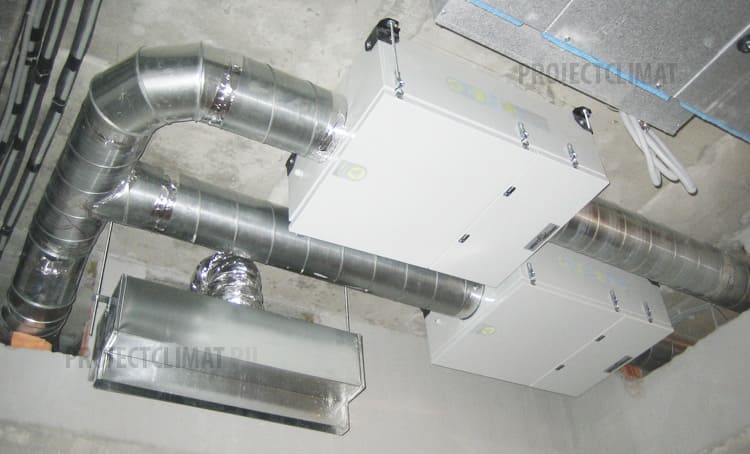

Фильтра канального типа

Шаг №3

Для обеспечения очистки подаваемого воздуха, а также сохранения чистоты рекуператора самой приточно-вытяжной установки применены канальные фильтра Ventmashine.
Фильтра приточно-вытяжной установки

Шаг №4

Все фильтра имеют возможность проведения периодического обслуживания: панели легко демонтируются, обеспечивая доступ к фильтрующим элементам, предусмотрены технологические отверстия для возможности проведения сервисного обслуживания агрегатов.

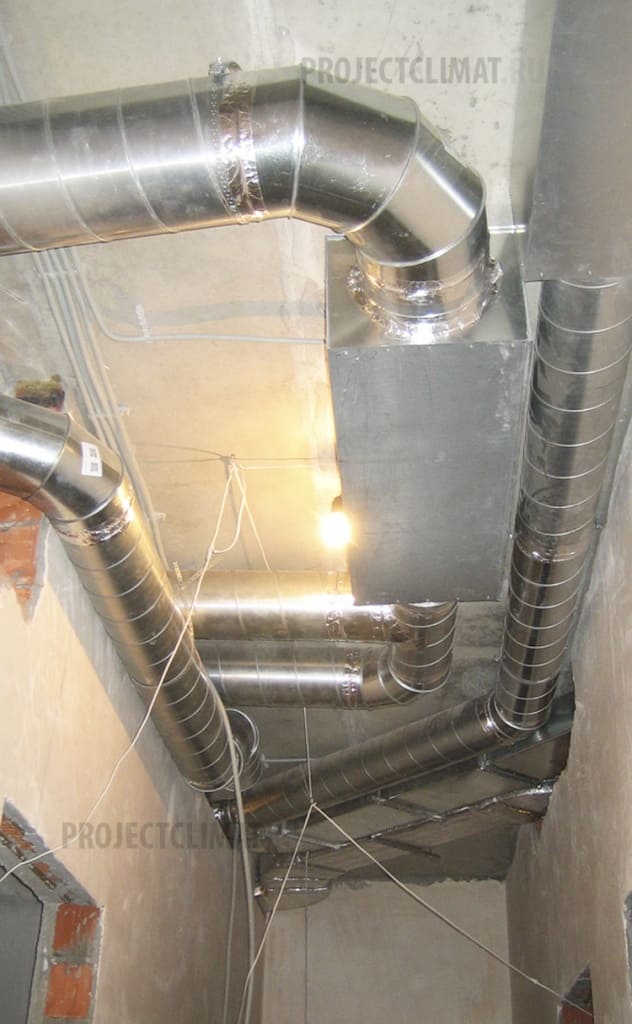

Шумоглушители системы вентиляции

Шаг №5

Для снижения шума от работы вентиляторов приточно-вытяжной установки в систему подающих воздуховодов вмонтированы глушители шума Systemair. Оборудование шведского производителя отличается своей тишиной работы, также вся система будет зашита чистовым потолком, что в свою очередь приведёт к снижению уровня шума. Но хорошая система - это эффективная, надёжная и бесшумная система, поэтому без дополнительной защиты от шума не обойтись.

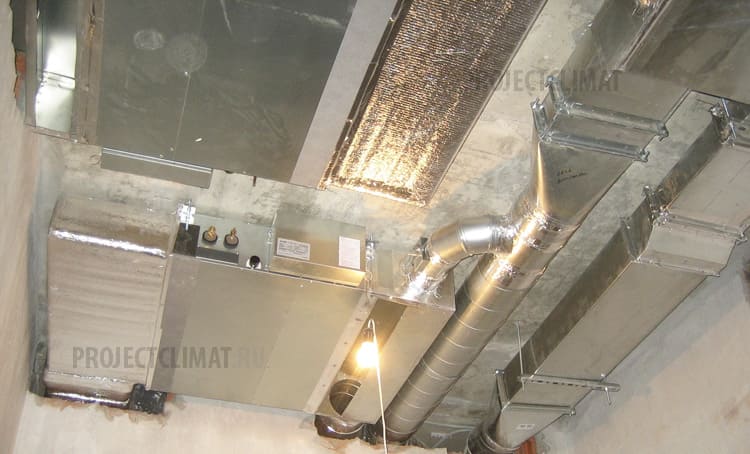

Канальные кондиционеры Mitsubishi

Шаг №6

От блока-распределителя фреоновые трассы подведены к каждому внутреннему блоку канального типа. Несмотря на то, что по системам воздуховодов одним канальным блоком кондиционера можно охладить несколько помещений, самих блоков - пять, что обусловлено большим количеством комнат в квартире.
Коммуникации системы вентиляции и канальных кондиционеров

Шаг №7

Все коммуникации системы вентиляции и кондиционирования проложены по черновому потолку. В дальнейшем, после окончания ремонтных работ, они будут скрыты.

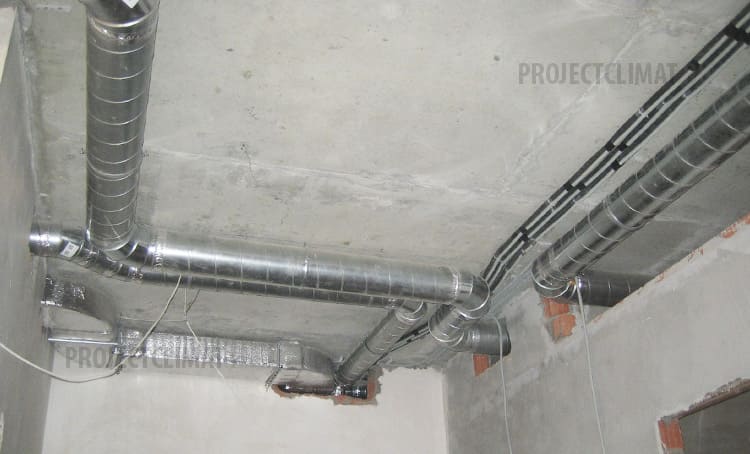

Воздуховоды канальных кондиционеров

Шаг №8

Как от приточно-вытяжной установки, так и от канальных кондиционеров выполнена разводка воздуховодов по всем помещениям. К канальным кондиционерам подведены также подающие воздуховоды от адаптеров, размещённых в разных местах помещений.

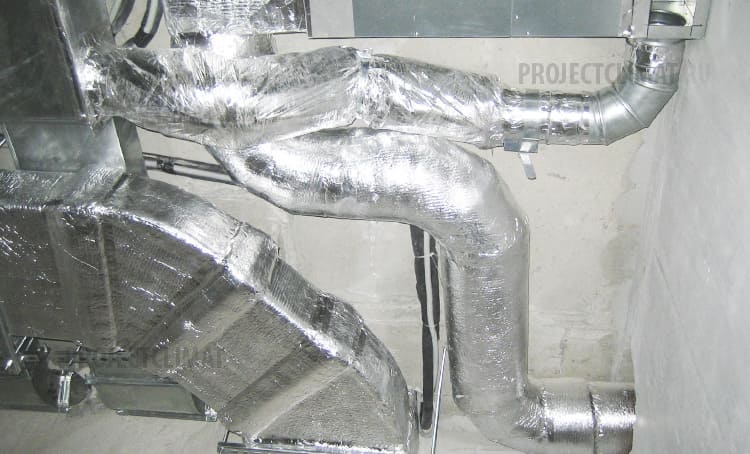

Воздуховоды систем выентиляции и кондиционирования

Шаг №9

Раздающие охлаждённый воздух воздуховоды - в теплоизоляции для предотвращения образования конденсата. Обеспечено наличие гибких вставок для демпфирования потока воздуха.
Подача свежего воздуха

Шаг №10

К адаптерам забора воздуха внутренних блоков канального типа подведены воздуховоды, обеспечивающие подмес свежего атмосферного воздуха, который забирает приточно-вытяжная установка. В дальнейшем свежий, очищенный и охлаждённый воздух подаётся по помещениям.

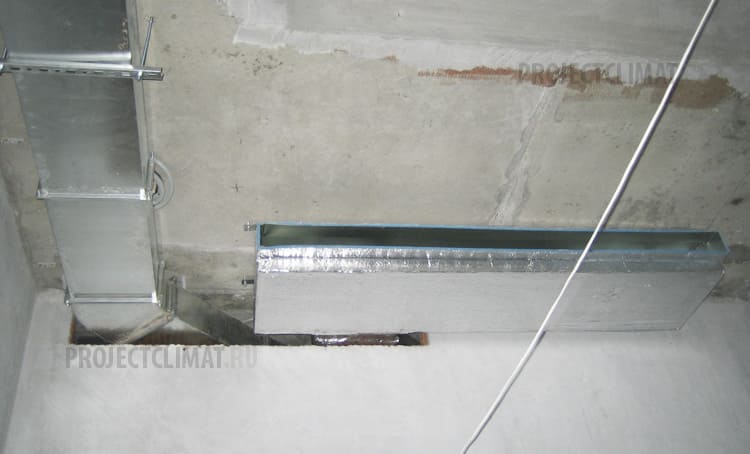

Забирающий адаптер

Шаг №11

Адаптера, выполняющие забор воздуха и подачу - разнесены для обеспечения адекватного обмена. Забирающий адаптер - без теплоизоляции. После окончания ремонта о нём будет напоминать лишь декоративная решётка в потолке.

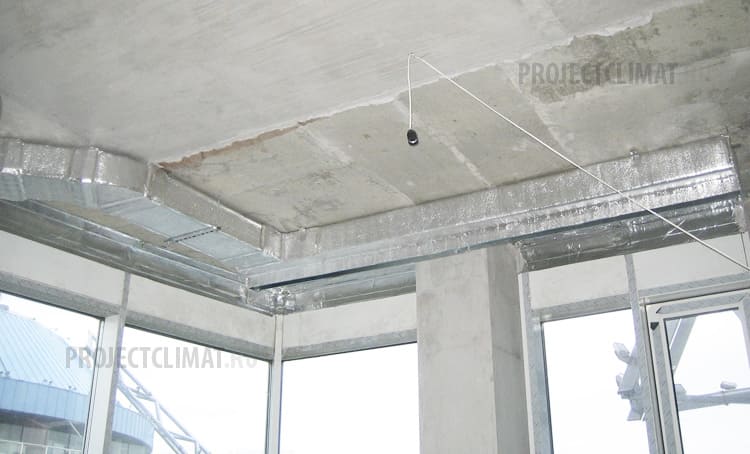

Адаптер, раздающий охлаждённый воздух

Шаг №12

Адаптер, через который выполняется подача охлаждённого воздуха (как и сам воздуховод) - в теплоизоляции. Он также в дальнейшем скрывается декоративной решёткой.

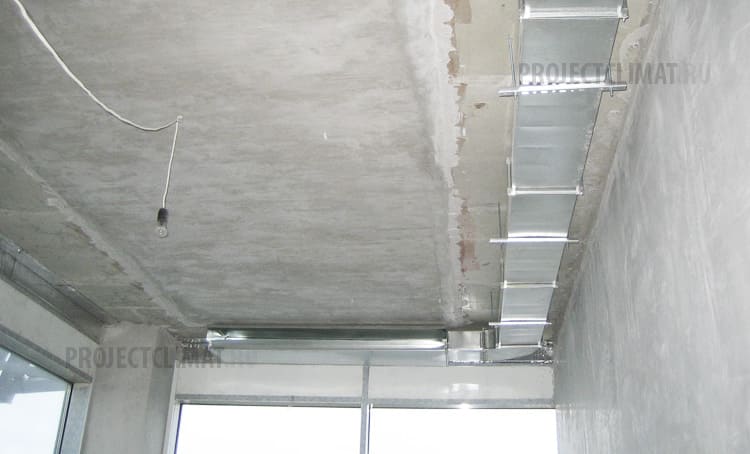

Адаптер канального кондиционера

Шаг №13

Все адаптеры - заказные элементы системы канального кондиционирования. Они рассчитаны исходя из объёма подаваемого воздуха, ведь при значительном воздухообмене могут возникнуть аэродинамические шумы.

Первый этап монтажа на этом завершён. Мы ждём окончания ремонта в квартире заказчика для завершения работ. Второй этап, по сути, - декоративные и пуско-наладочные работы: на подающие и раздающие адаптера монтируются щелевые декоративные решётки, проводится настройка работы системы автоматики, системы распределения воздуха, тестовый прогон системы и запуск в эксплуатацию.

Заказчик выбрал достойные бренды: приточно-вытяжную установку Systemair, мульти сплит систему Mitsubishi Electric с кондиционерами канального типа, увлажнитель Carel. Только стоимость оборудования значительно превышает 1 млн. руб. Доверить монтаж можно только профессиональной климатической компании, которая готова выполнить установку климатического оборудования по ранее разработанному и согласованному с заказчиком проекту, принять на себя обязательства по работоспособности всей системы, обеспечить должную поддержку на всех этапах монтажа оборудования.
