Этапы установки мульти сплит системы Daikin 3MXS68

Пример установки внешнего блока мульти сплит-системы

Кондиционеры Daikin

На объекте проводится капитальный ремонт, что позволяет в данном случае выполнить полностью скрытый монтаж всех коммуникаций: от электропитания до прокладки фреонового контура с соответствующим заглублением трассы в стенах. Конденсат, образующийся во внутренних блоках также отводится в канализацию.

Выбрано более чем достойное оборудование - мульти сплит система Daikin, ведущего японского производителя систем кондиционирования.

Установка внешнего блока мульти сплит системы 3MXS68 Daikin

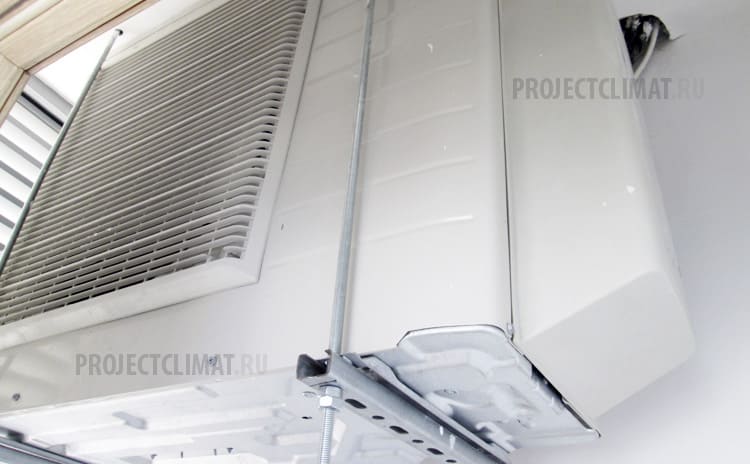

Внешний блок мульти сплит системы планируется смонтировать на техническом балконе. Заказчиком принято решение о монтаже на шпильки (альтернативный вариант - на подставку напольного исполнения). Шпильки крепятся к перекрытию с учётом габаритов внешнего блока. Недалеко находится решётка, предусмотренная конструктивом самого здания, для отвода тёплого воздуха на улицу.

После установки крепежа выполняется крепление самого внешнего блока. К портам выполняется подключение трассы с последующей разводкой коммуникаций по помещениям.

Прокладка фреоновой трассы сплит-системы

Далее осуществляется прокладка коммуникаций. В мульти сплит системе на три комнаты необходимо все трассы, вне зависимости от удаления, подвести к одной точке: месту установки внешнего блока. При этом трасса может иметь вертикальные подъёмы, изгибы и направления практически любых форм (с учётом, конечно же технических ограничений кондиционера: способен ли компрессор прокачать такие длины и формы). Сложность в отведении конденсата: он должен течь самотёком, т.к. установка помпы в жилом помещении не рекомендуется из-за сложностей её обслуживания и посторонних шумов при работе привода мини-насоса.

Прокладка трассы коммуникаций мульти сплит системы

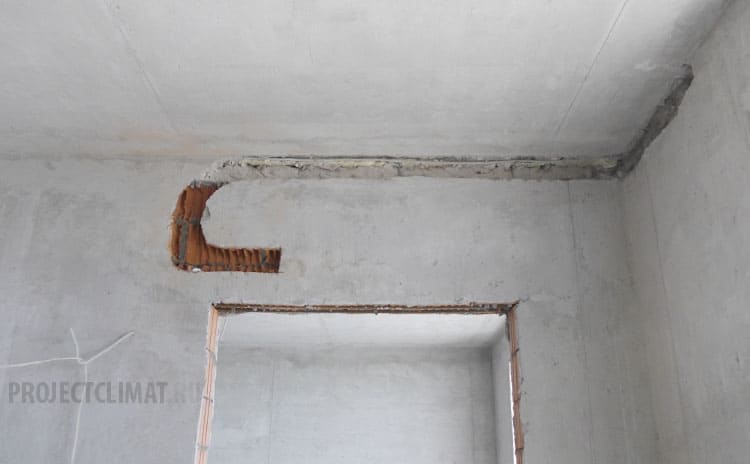

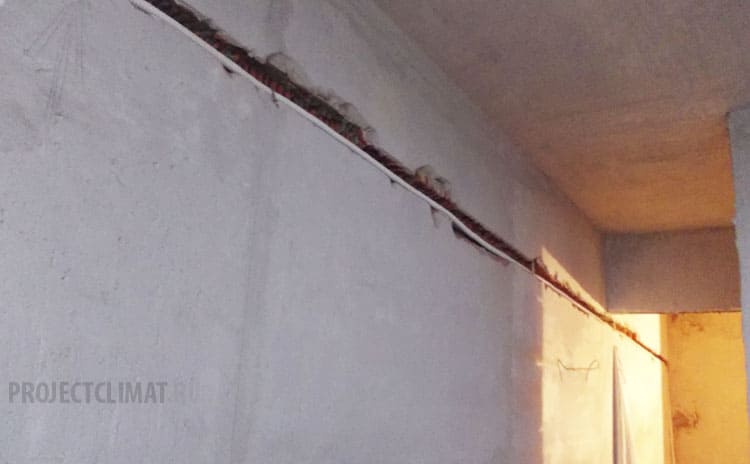

Под каждый блок мульти сплит системы выполняется штроба в стене для скрытой укладки фреоновой трассы.

Фреоновый контур, состоящий из двух медных трубок (под жидкость и газ) в теплоизоляции, дренажной силиконовой трубки, кабелей питания и управления укладывается и тщательно крепится в стене, что позволяет при проведении ремонта его скрыть за слоем штукатурки. На фотографии видно, что контур под фреон ушёл к внешнему блоку мульти сплит системы, тогда как дренажный шланг через сквозное отверстие заведён в санузел для отвода дренажа.

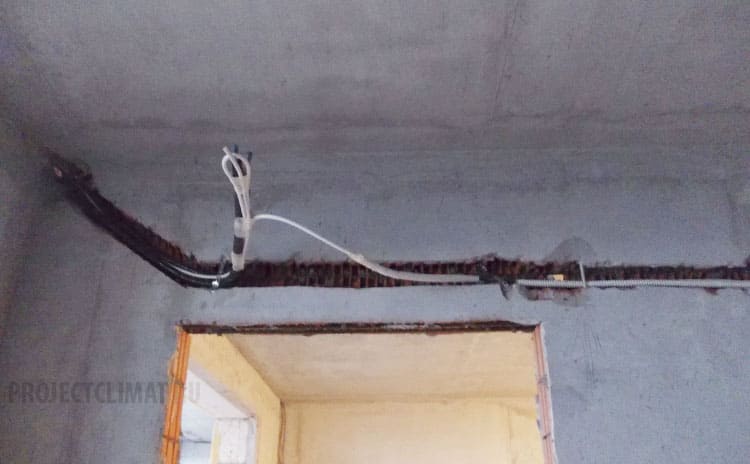

На данной фотографии показано, что блок также размещается над дверным проёмом. Дренажный шланг уходит в сторону с соблюдением уклона для свободного слива конденсата.

Ближайшая точка слива конденсата находится в ванной комнате. Можно было установить и накопительную помпу для кондиционера, но это шум от работы электромотора, это необходимость организации сервисного люка для обслуживания. Было принято решение провести под уклоном.

На данной стадии монтаж мульти сплит системы на три блока окончен. Работа сдаётся заказчику, производится оплата всех дополнительных работ (вне рамок стандартного монтажа) и оплата 80% от стоимости установки. Оставшиеся 20% - по факту запуска системы в эксплуатацию. При этом заказчик не ограничен в сроках по проведению ремонта: мы приедем на окончание установки и через неделю, и через два года, цены на услуги зафиксированы в договоре.

Выгодно купить мульти сплит систему - это 10% задачи. Остальные 90% - это выбрать компанию-установщика, способную качественно и за адекватный бюджет выполнить монтаж, а также дать полноценную гарантию как на оборудование, так и на работы. Обратитесь за услугой установки к нам, мы готовы предложить вам демократичные цены, профессиональные руки и грамотную консультацию. Мы являемся официальным дилером торговой марки Daikin и проводим все работы по договору.

Установка внутренних блоков

Прошло три месяца...

Заказчик успешно (с чем его и поздравляем от всей души) закончил ремонт в квартире и заказал выезд бригады на второй этап установки кондиционеров.

Бригада выехала на объект в течение трёх дней с момент подачи заявки на завершение работ. Далее представлены фотографии с установкой внутренних блоков. Была выбрана серия Emura - дизайнерская серия кондиционеров Daikin.


Окончание монтажа мульти сплит системы

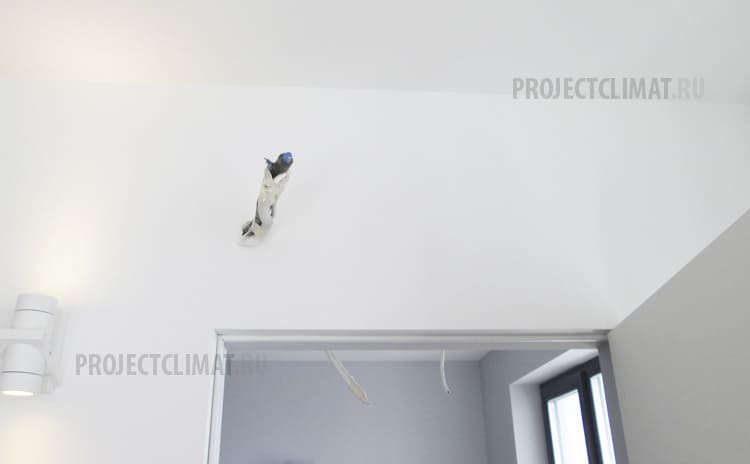

Трасса коммуникаций под внутренний блок кондиционера: только окончание. Основная часть, как видно из предыдущих фотографий, заложена в стене и уже оштукатурена.

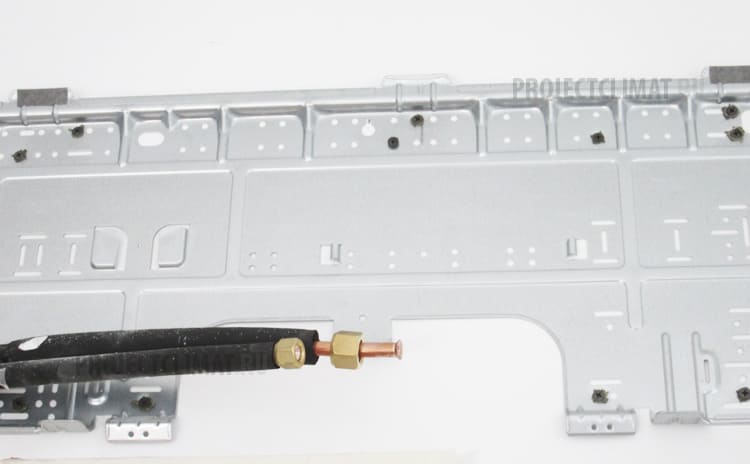

Под внутренний блок устанавливается пластина по уровню. Сама трасс обрезается и накручиваются гайки для последующего вальцовочного соединения.

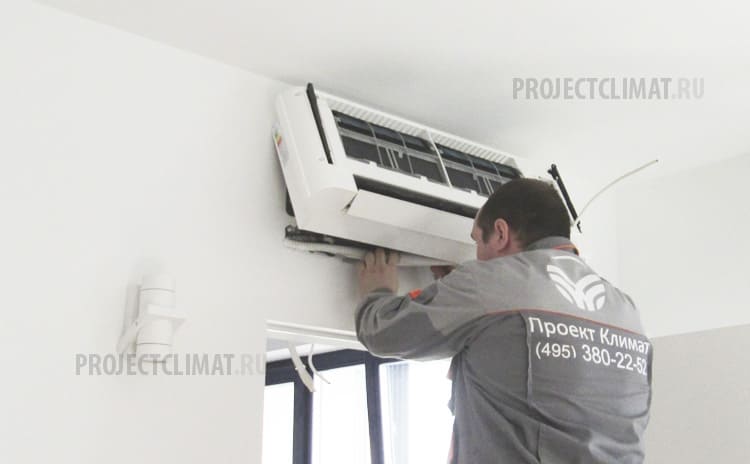

Далее проводится подключение штатных элементов сплит-системы к проложенной на первом этапе установки трассе.

Проводится подключение питающих и управляющих кабелей к внутреннему блоку мульти сплит системы.

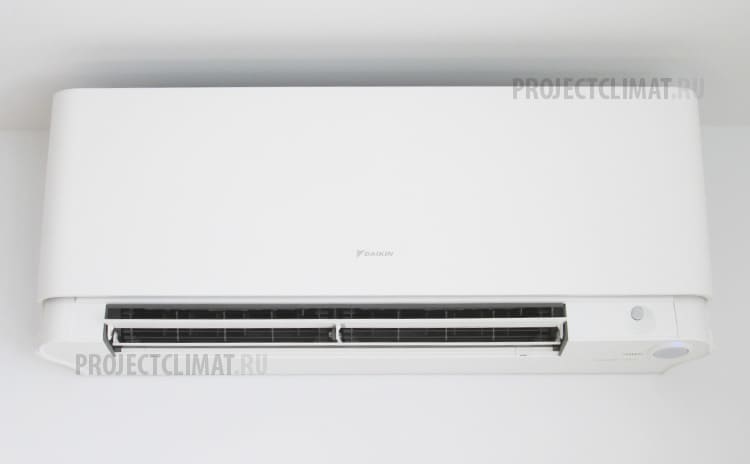

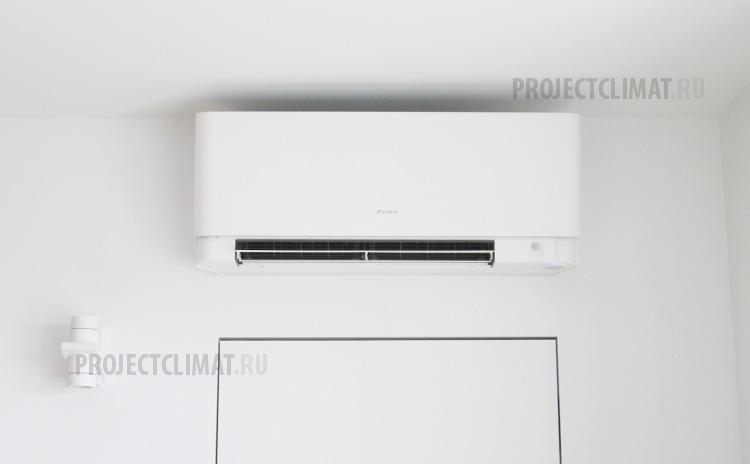

Кондиционер установлен. Помимо эстетической стороны, дизайна, серия FTXG отличается улучшенными характеристиками: минимальное потребление электричества, практически полное отсутствие шума при работе и наличие датчика движения.

Кондиционер идеально вписывается в интерьер квартиры, дополняя его. Хороший выбор со стороны клиента!

Крупный план кондиционера. Он хорош с любой стороны. Это же - Daikin!

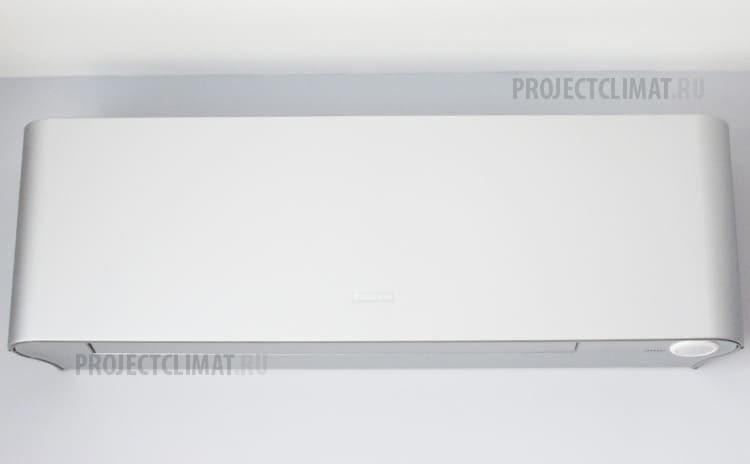

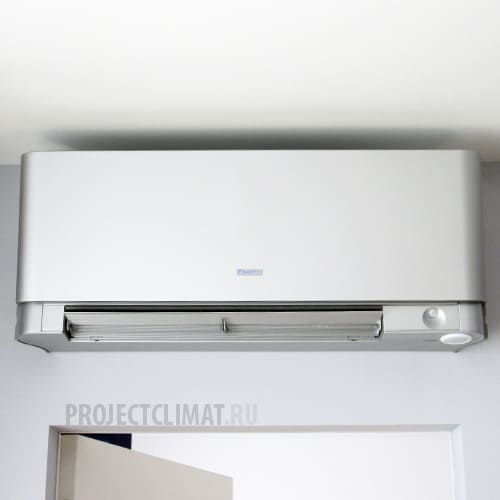

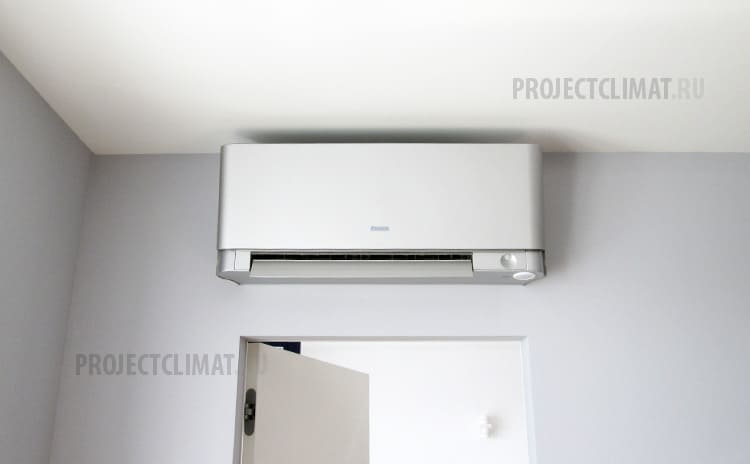

Второй блок мульти сплит системы - той же серии, только иного цветового исполнения: серебристый.

Цвет был выбран под дизайн интерьера. С кондиционером проводились точно такие же действия по его установке, как и в первом случае.

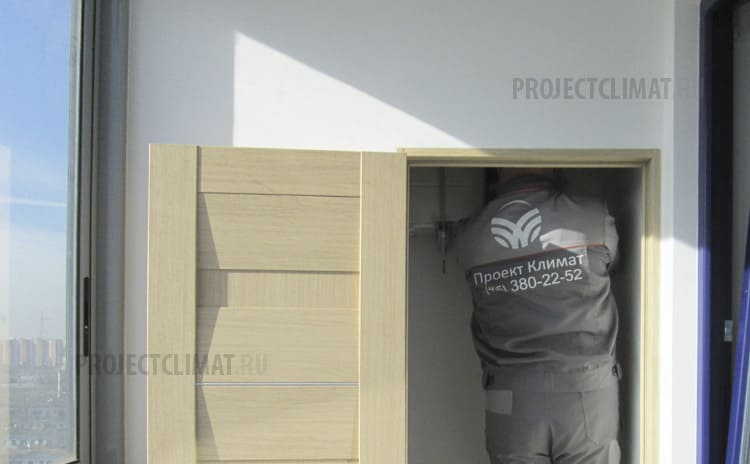

Внешний блок мульти сплит системы Daikin 3MXS68 установлен на балконе в специально отведённой нише, отгороженной от основной части балкона, что снижает и шум, и сохраняет эстетику. Но места достаточно, чтобы как выполнить подключение трассы, провести вакуумирование и последующее техническое обслуживание.

Это даже не ниша, а отдельное небольшое техническое помещение под внешний блок мульти сплит системы.

Кондиционеры запущены, работа сдана заказчику, с момента запуска системы началась официальная гарантия на систему: три года.

А вот и пример с видео: объект, на котором нашей компанией проведён монтаж двух мульти сплит-систем. Примерно такой же результат ждёт и вас... если выберите нас в качестве подрядчика. Не прогадаете!


Пример установки мульти сплит системы на этапе ремонта и после его окончания

Москва, квартира

18 м2, 21 м2, 22 м2
