Охлаждение квартиры канальным кондиционером

Первый этап работ

До данного этапа был достаточно кропотливый этап выездов на объект: менеджера объекта и проектировщика. Цель? Помочь собственнику составить техническое задание, определить примерные параметры будущей системы, понять ограничения, в рамках которых нам предстоит работать. Зачем? Чтобы максимально соответствовать ожиданиям заказчика и выполнить комплектацию и монтаж действительно работающей системы.

Результат подготовительного этапа - это проект на канальный кондиционер для квартиры в данном случае. Он и только он ляжет в основу как подбора оборудования (по параметрам и цене), так и станет базой для договора.

Проект - это результат расчёта параметров воздуха. Это чёткая увязка геометрии помещения и создаваемой системы. Это защита клиента от "дополнительных работ", которыми "добивают" вольнонаёмные бригады и невнятные компании.


Квартира небольшая (для нас, как для компании... мы реализуем объекты и в несколько тысяч квадратных метров), поэтому и проект "простенький". Но, как есть:

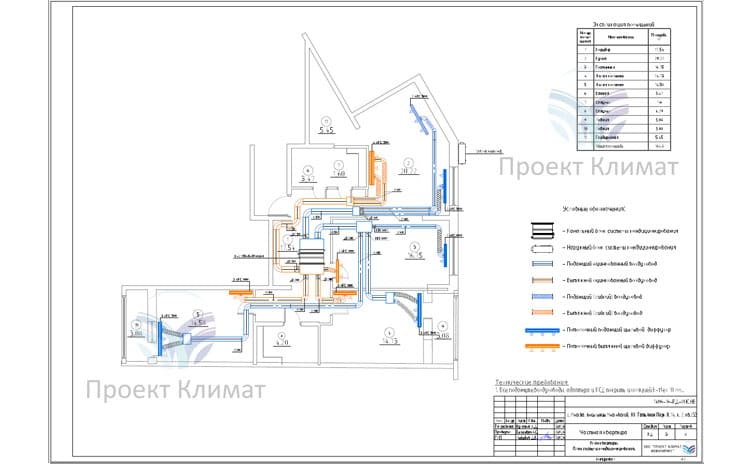

Проект канального кондиционера для квартиры

Проект канального кондиционера в квартире

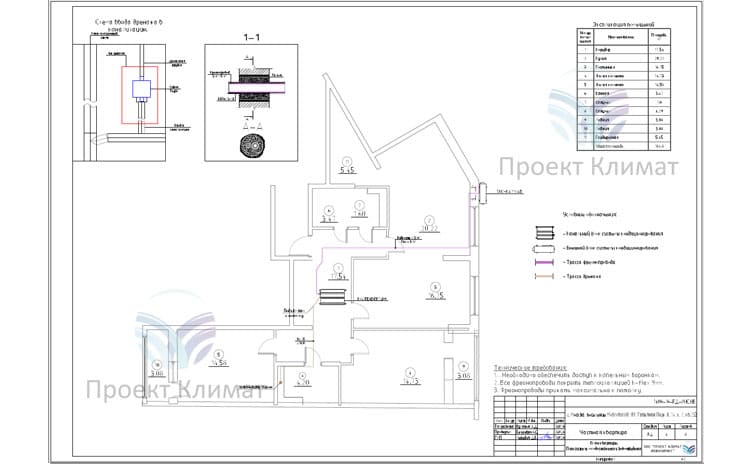

Схема прокладки фреоновых трасс

Схема прокладки фреона и установки сплит-системы

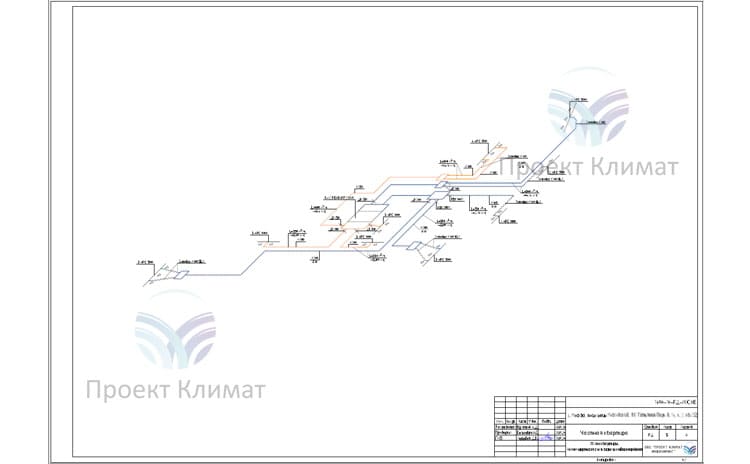

Аксонометрия канального кондиционера

Аксонометрическая схема расположения элементов

Дальше - согласование финансовой стороны: оборудование может иметь схожие технические характеристики, но существенно отличаться по стоимости. После согласования договора выходим на объект. Фотографии - ниже.


Первый этап монтажа канального кондиционера в квартире

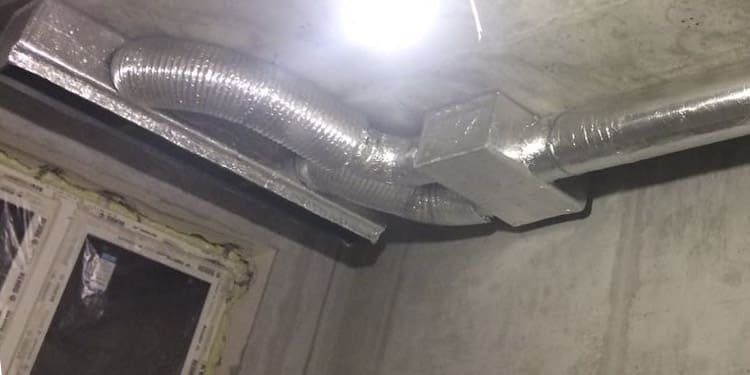

Адаптер канального кондиционера

Шаг №1

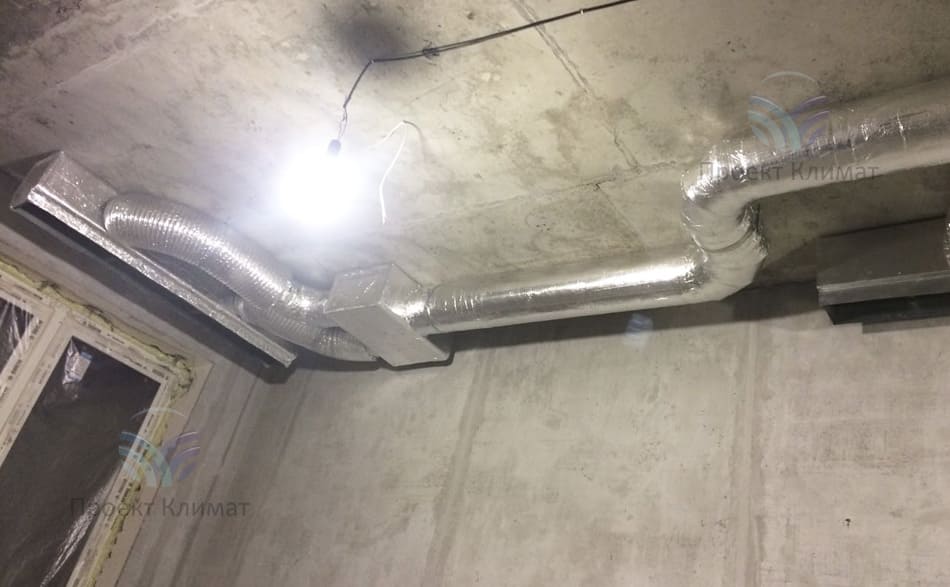

Адаптер канального кондиционера с воздуховодом. Один из множества элементов системы, включающей в себя и сам канальный кондиционер с внешним блоком
Адаптер и воздуховоды канального кондиционирования

Канальные кондиционеры под потолком

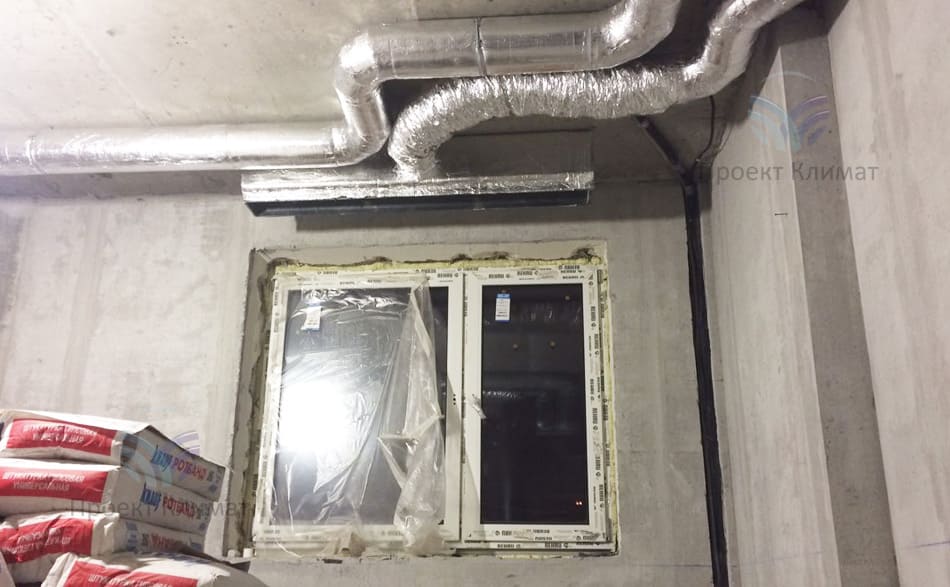

На фотографии виден выход фреонового контура от внешнего блока и часть адаптеров с воздуховодами над окном. Впоследствии этот адаптер послужит базой для крепления декоративной потолочной решётки
Внутренний блок смонтирован и к нему подведена фреоновая трасса

Компактная расстановка канальных систем

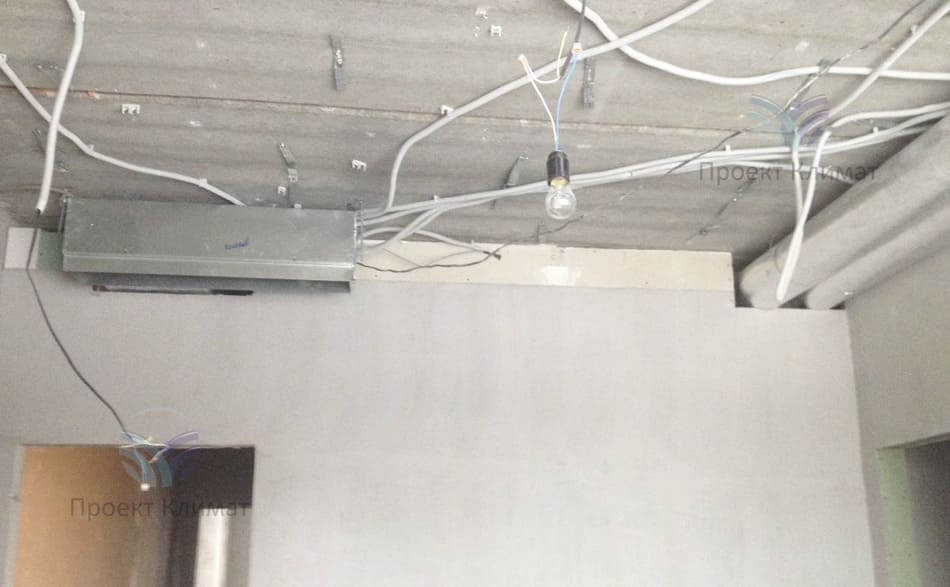

Внутренний блок смонтирован и к нему подведена фреоновая трасса. Высота потолков и лояльность клиента позволили использовать воздуховоды круглого сечения: они дешевле
Адаптеры и воздуховоды канальных кондиционеров в квартире

Адаптеры и воздуховоды канальной системы

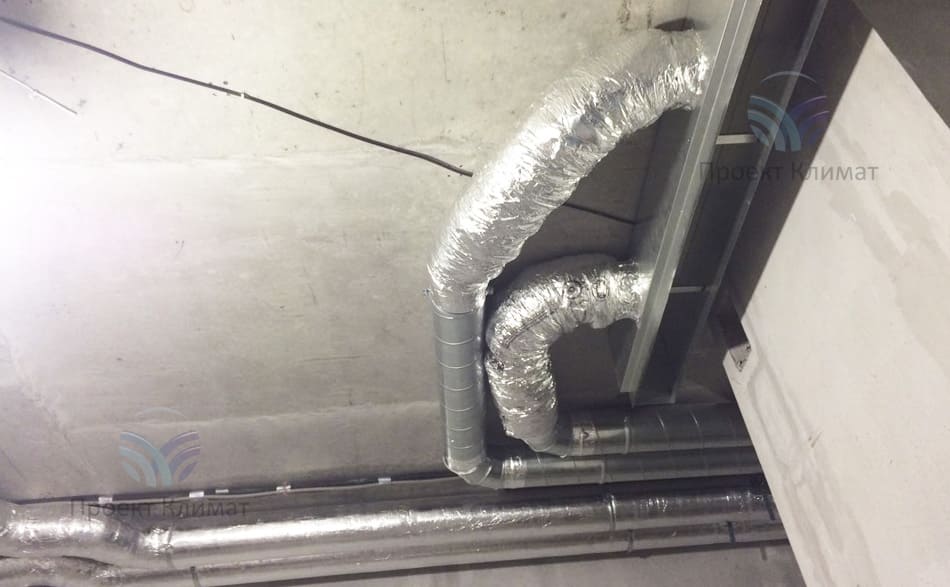

Всё в теплоизоляции для недопущения образования конденсата. Часть воздуховодов гибкие - это не с целью удешевления, это демпфера колебаний и дополнительная звуковая изоляция
Гибкие вставки в воздуховоды

Коммуникации канальных кондиционеров

Всё монтируется согласно проекта, все элементы согласованы по привязкам. Сместить на пару сантиметров попросту невозможно - не встанет светильник, не впишемся в потолок и т.д.
Прокладка воздуховодов по коридору

Монтаж канальных кондиционеров в квартире

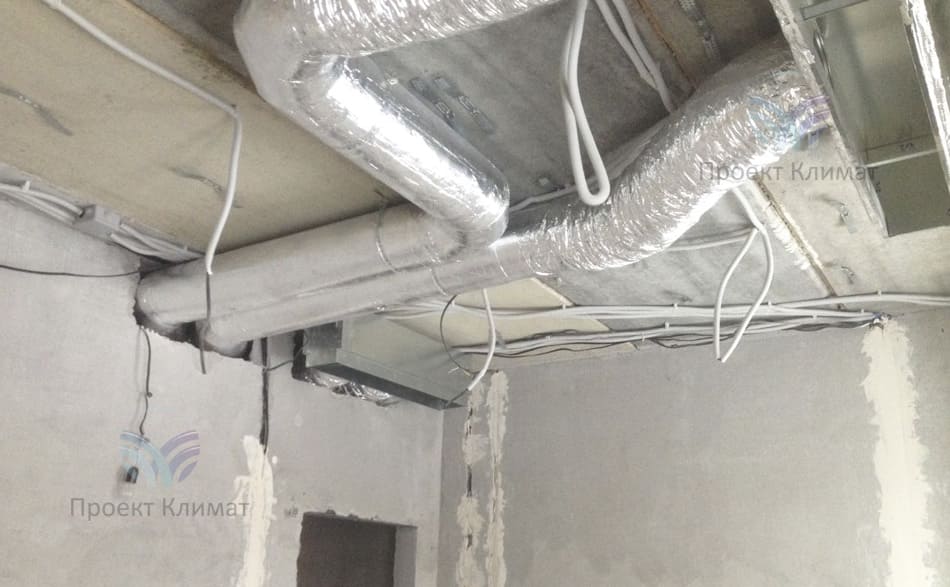

Сдвоенные воздуховоды - попытка снизить габариты: был бы один большего сечения. Ветка из пары воздуховодов на подачу охлаждённого воздуха и другая - на забор для охлаждения
Воздуховоды и адаптеры в одной из комнат. Все габариты, сечения - всё рассчитано на стадии подготовки проекта

Коммуникации системы кондиционирования

Картина всё та же - серые стены, провода и адаптера с воздуховодами. Разнообразия мало. Зато ничего этого не будет видно после завершения ремонта в квартире
Элементы системы канального кондиционирования в квартире. Стадия ремонта - серость да и только. После окончания ремонта вы не увидите никаких элементов

Адаптеры под решётки канальных кондиционеров

Дальний адаптер - под потолочную решётку для забора воздуха, ближний - для адресной раздачи охлаждённого, приближен к источнику теплового излучения - окну

На этом первый этап был окончен. Заказчик достаточно быстро сделал ремонт - прошло около 5 месяцев с нашего первого появления в квартире и выборе канального кондиционера. Нас пригласили на второй этап.

По факту сдачи объекта системы не должно быть ни видно, ни слышно. Единственное, что напоминает о её наличии - это... нет, не счета за электричество (инверторный Mitsubishi Electric чрезвычайно экономичен), а декоративные решётки.

На забор и раздачу воздуха устанавливаются отдельно. Их достаточно много получилось на объекте, но они не заметны вовсе. Ниже представили лишь три фотографии, т.к. ничего особенного в них нет.

Завершение установки канальной сплит-системы

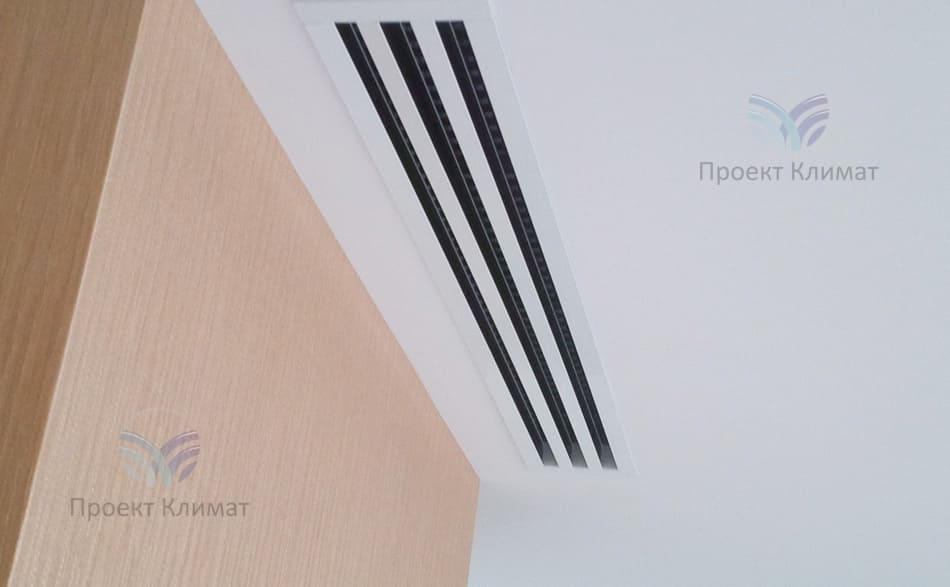

Декоративная решётка системы канального кондиционирования квартиры

Шаг №1

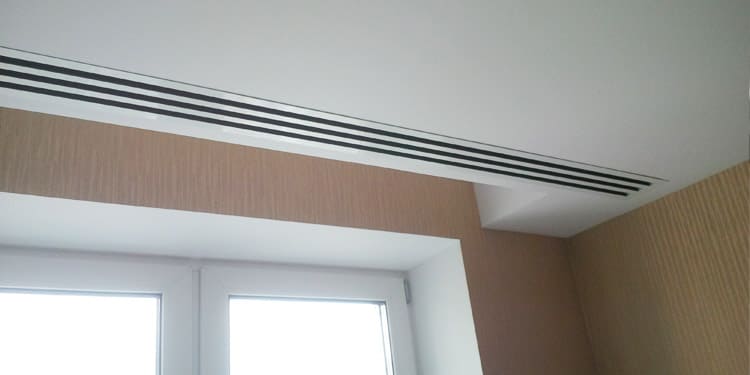

Декоративная решётка системы канального кондиционирования квартиры - потолочное исполнение
Решётка канального кондиционера в интерьере квартиры

Потолочная решётка канального кондиционера

Выше вы можете посмотреть, как выглядел адаптер на стадии монтажа системы. Вышло неплохо, ничего не искажает дизайн интерьера
Решётка для забора воздуха из помещения

Потолочная решётка на забор воздуха

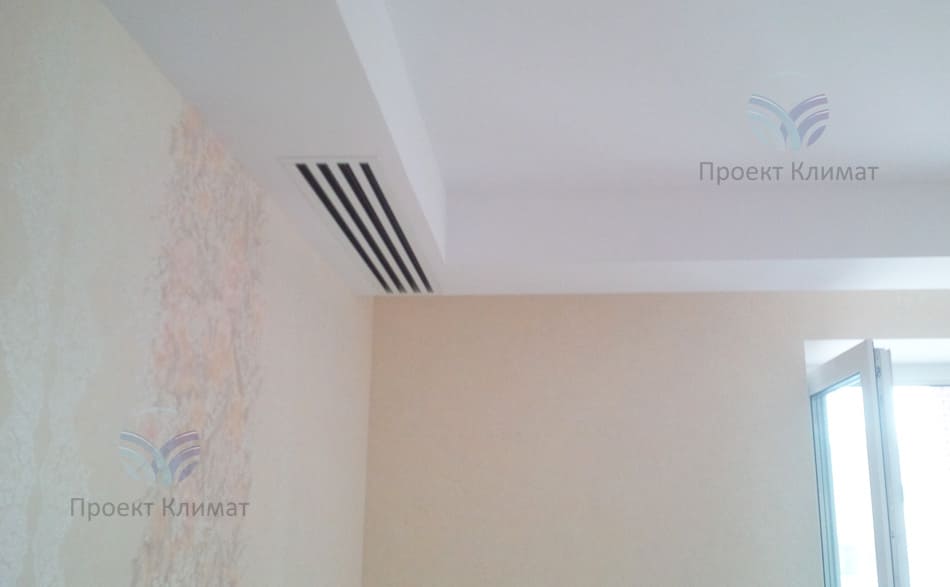

А это - декоративная решётка потолочного исполнения для забора воздуха из помещения и доставки его через воздуховоды к внутреннему блоку для охлаждения и фильтрации
Декоративная решётка канальной сплит-системы. Очередная. Их много в квартире, но не в них суть

Решётка для забора воздуха из комнаты

Вариантов этих декоративных решёток - множество! И цветов и различного исполнения. Всё упирается в бюджет объекта, конечно же

Пуск-наладка проведена, объект сдан. Да, стоит ещё отметить, что на данном объекте, как и на большинстве реализованных нами, выполнена схема канального кондиционера с притоком свежего воздуха, т.е. вентиляция и кондиционирование нехитрыми техническими решениями были объединены. Клиент вспомнит о нас только в одном случае - при проведении сервисного обслуживания перед сезоном. Заявка будет передана в собственную сервисную службу, выполним и это. Тем более на своём объекте!


Москва, квартира

105 м2
