MXZ-3D68: мульти сплит система Mitsubishi Electric

Монтаж внутренних блоков мульти сплит системы

Кондиционеры Mitsubishi Electric

Вентилируемый фасад здания. Ограничения, накладываемые ТСЖ на установку внешних блоков кондиционеров. Нехватка мест на технических этажах и отсеках для размещения оборудования всех желающих. Это далеко не весь перечень причин, по которым выполняется монтаж мульти сплит систем: кондиционеров на несколько комнат при одном внешнем блоке.

В данном примере представлен монтаж, вернее, его окончание, после проведения ремонтных работ в квартире заказчика, мульти сплит системы на 3 внутренних блока Mitsubishi Electric MXZ-3D68VA. Сам блок и коммуникации смонтированы на этапе черновых работ, что позволило выполнить скрытый монтаж. Выбор оборудования - достойный похвалы. Эффективное, надёжное, безотказное, а внутренние блоки - серии Design Inverter идеально вписались в интерьер только что отремонтированной квартиры. Обои - на стенах, ремонт окончен, заказчик вызвал нас для завершения работ, прописанных в договоре ещё на первом этапе, несколько месяцев назад.

Фотографии с объекта с завершением монтажа мульти сплит системы

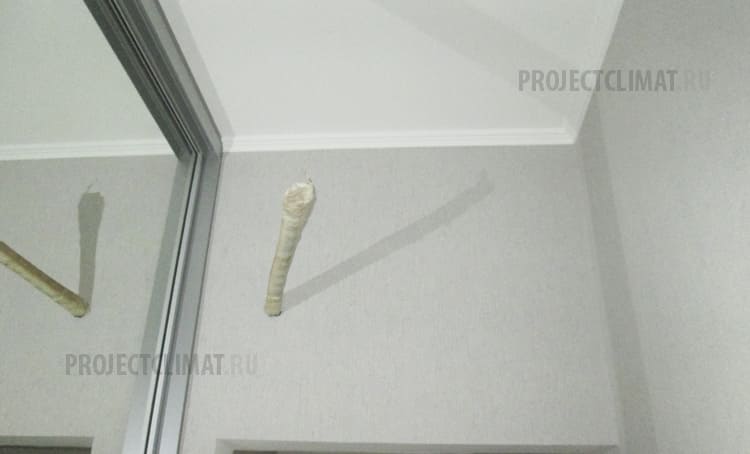

Трасса от кондиционера

Шаг №1

Трасса от кондиционера. Сам фреоновый контур заложен в стене на первом этапе, дренаж заведён к ближайшему разъёму канализации. Задача заказчика - обеспечить неприкосновенность этих коммуникаций: пару неловких движений и... залом трассы с последующей пайкой новой. Строители частенько вешают вещи, загибают при проведении штукатурных работ и наклейке обоев.

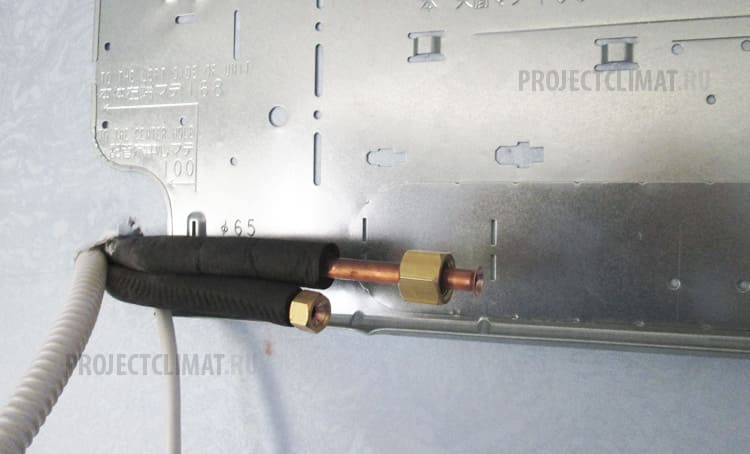

Вальцевание трассы сплит-системы

Шаг №2

Вальцевание трассы сплит-системы проводится после удаления излишков. Ответственный момент, который гарантирует герметичность всего контура и долгую работу кондиционера!

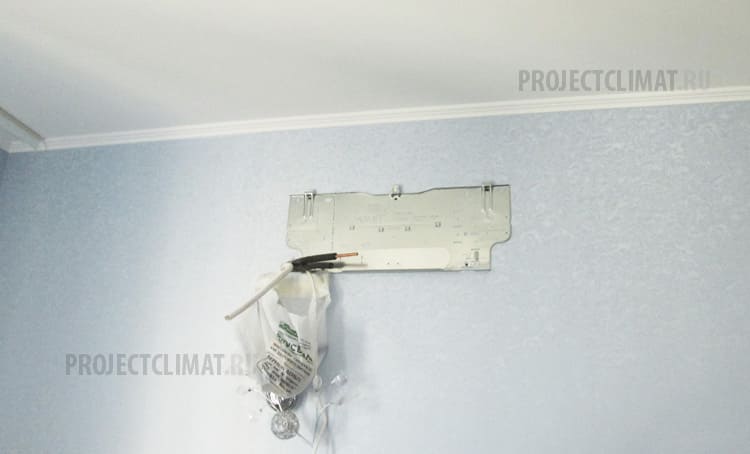

Подготовка к подключению внутреннего блока мульти сплит системы

Шаг №3

Подготовка к подключению внутреннего блока мульти сплит системы проведена.

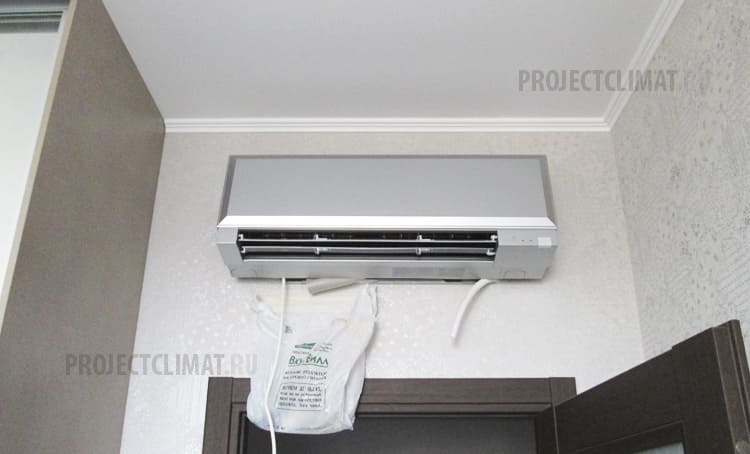

Подключение внутреннего блока мульти сплит системы

Шаг №4

Подключение внутреннего блока мульти сплит системы проводится последовательно: соединяются элементы медного контура, подключается герметично дренаж и выполняется коммутация кабеля электропитания и управления системой.
Аналогично выполняется монтаж остальных кондиционеров

Шаг №5

Аналогично выполняется монтаж остальных кондиционеров в отдельных комнатах.

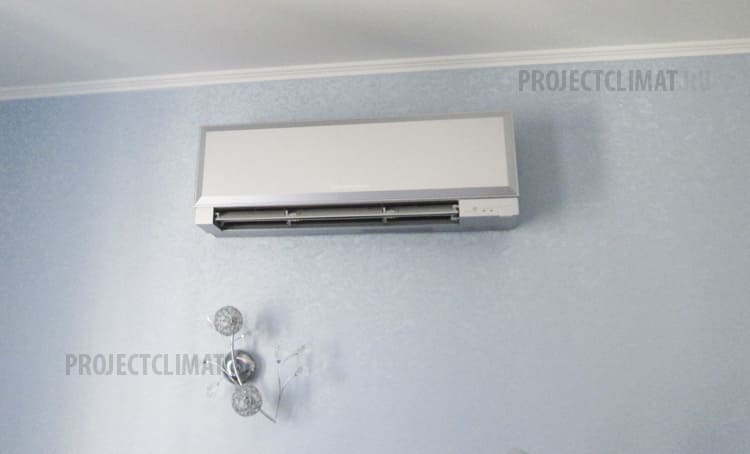

Второй блок

Шаг №6

Второй блок MSZ-EF25VE S серии Design Inverter смонтирован.
Третий блок мульти сплит системы

Шаг №7

Третий блок мульти сплит системы. Вернее, место для его установки.

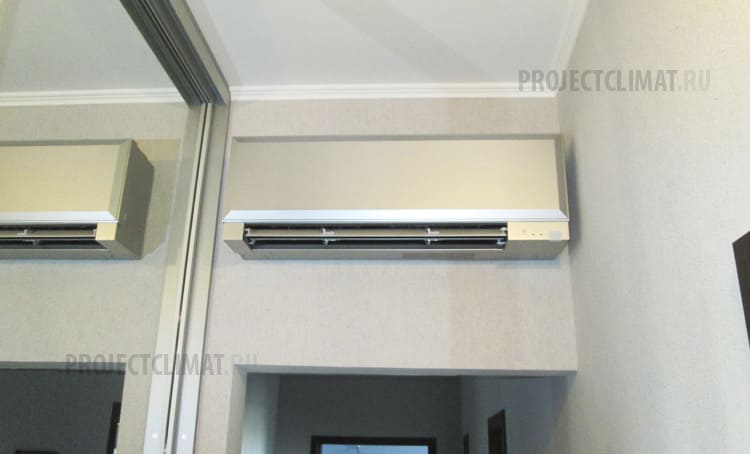

Установка третьего блока завершена

Шаг №8

Установка третьего блока завершена. Стоит отметить, что заказчик удачно подошёл к выбору: и по надёжности, и по функционалу, и... по дизайну - более чем достойный вариант в качестве кондиционера для современной квартиры.

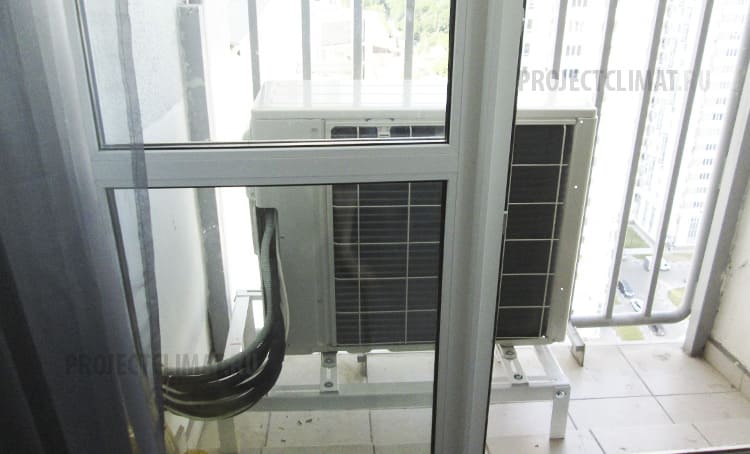

Вакуумирование трассы мульти сплит системы

Шаг №9

Вакуумирование трассы мульти сплит системы проводится в обязательном порядке до открытия портов и запуска фреона во все магистрали. Это обязательное условие, особенно при большой протяжённости коммуникаций. Сам внешний блок размещён на техническом балконе и не влияет на фасад и эстетику здания.

Дорогостоящее передовое оборудование, разнесение по времени этапов монтажа (на несколько месяцев, а иногда и на годы!) из-за ремонта на объекте, протяжённые коммуникации - доверяйте проведение работ только профессиональным климатическим компаниям, способным предоставить не только взвешенное ценовое предложение, но и обеспечить качество работ и гарантийные обязательства в течение последующих трёх лет! Уверены ли вы в том, что через год при звонке на найденный вами в интернет-магазине номер ответят и приедут? Случаев много: каждый месяц мы получаем заказы с просьбой на выезд и завершение ранее начатого и не законченного кем-то монтаж. Вот только для заказчика обходится это дороже, чем если бы он обратился изначально: диагностика трассы, отсутствие гарантии на коммуникации и само оборудование (ведь оборудование продала "компания" не выполнившая свои обязательства).

Проект Климат - официальный дилер торговой марки Mitsubishi Electric. Установка канальных кондиционеров, мультизональных VRV и мульти сплит систем - это наша специализация если хотите. Это уже элемент более сложной инженерии, чем обычные кондиционеры. Просмотрите примеры наших монтажей, оцените стоимость оборудования и услуг. Уверены, вы останетесь с нами!
