Мульти сплит системы в коттедже

Монтаж коммуникаций под мульти сплит систему на этапе ремонта в частном доме

Установка внешних блоков в коттедже кондиционеров с лестницы

Когда в доме пять, шесть, десять независимых помещений, которые необходимо охладить - попытайтесь представить себе на фасаде здания этот ворох скворечников: наверное, проще переждать жару, чем жертвовать красотой экстерьера своего загородного сокровища. В подобных случаях имеются 3 основных эффективных варианта создания системы кондиционирования загородного дома:

  • мультизональный кондиционер: способен охладить от нескольких сотен до тысяч квадратных метров: полупромышленный тип оборудования для больших загородных домов, офисов и целых зданий
  • мульти сплит система: кондиционер, рассчитанный на охлаждение от двух до десяти отдельных комнат. Обладает всем функционалом обычной сплит-системы, только требует меньше места для установки
  • канальный кондиционер: при организации разводки воздуховодов от одного внутреннего агрегата по всем охлаждаемым помещениям способен справиться и с помощью всего одного внешнего блока.

К слову заметить: канальный тип кондиционера (именно внутренний блок) может присутствовать как у мульти сплит систем, так и у мультизональных (VRF и VRV) систем.

Далее представлен пример прокладки коммуникаций с проведением работ по отведению конденсата в систему дренажа и выполнение углублений в стенах для скрытой установки кондиционеров: после окончания ремонта не сантиметра коммуникаций попросту не будет видно. В данном примере в качестве кондиционера в загородный дом выбраны две мульти сплит системы Daikin, каждая из которых рассчитана на 5 комнат 5MXS90E внешний блок. Надеемся, что по факту завершения объекта - представим фотографии со второго этапа: со свежеокрашенными стенами, на которых будут красоваться нами установленные кондиционеры.

Этап прокладки коммуникаций на стадии ремонта загородного дома

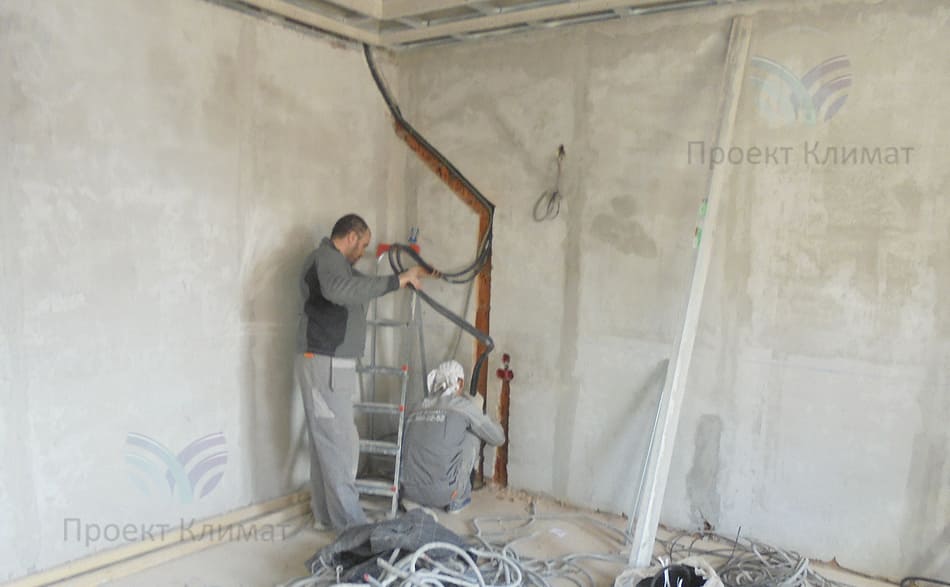

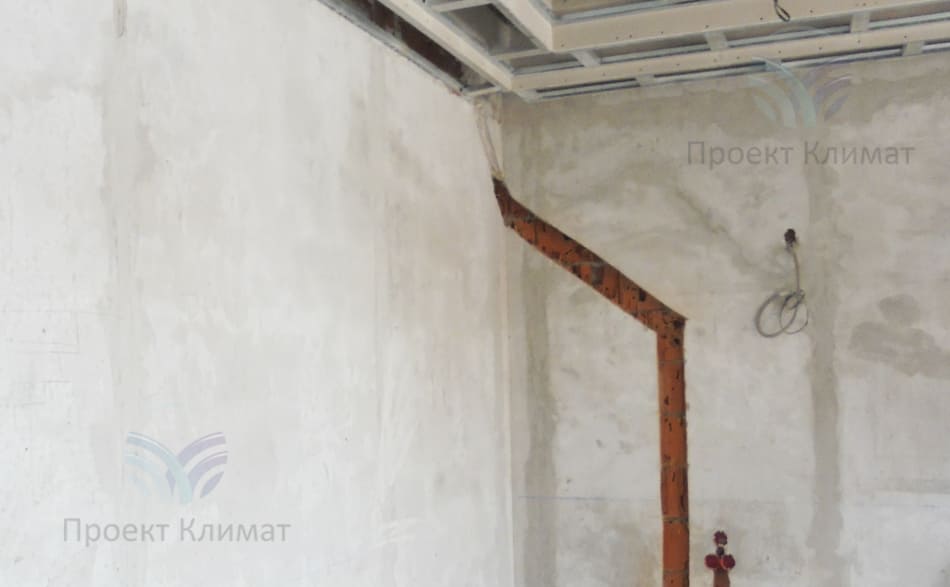

Заглубление в стенах под фреоновый контур мульти сплит системы. Так как внутренних блоков, равно как и трасс много, то параметры штробы впечатляющие: не столько в глубину, сколько по ширине.

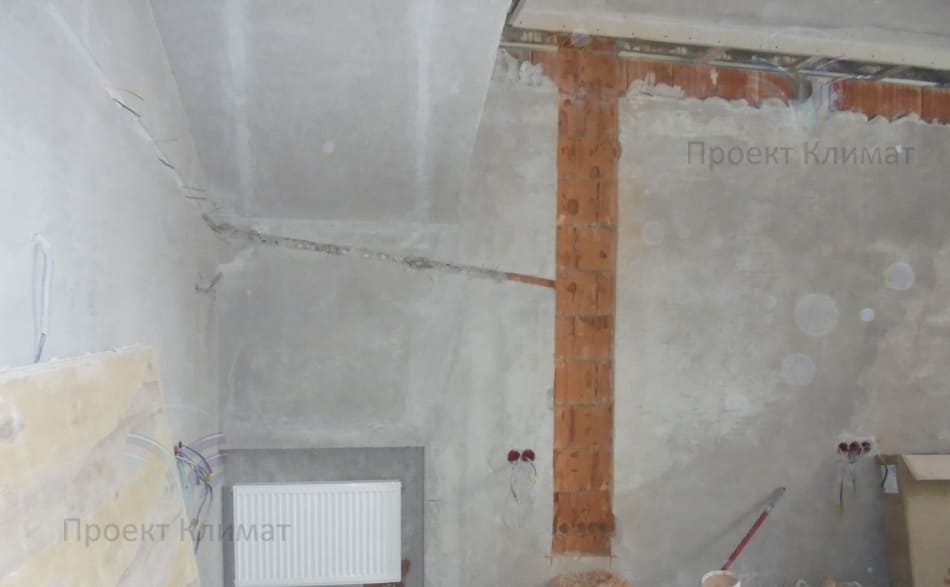

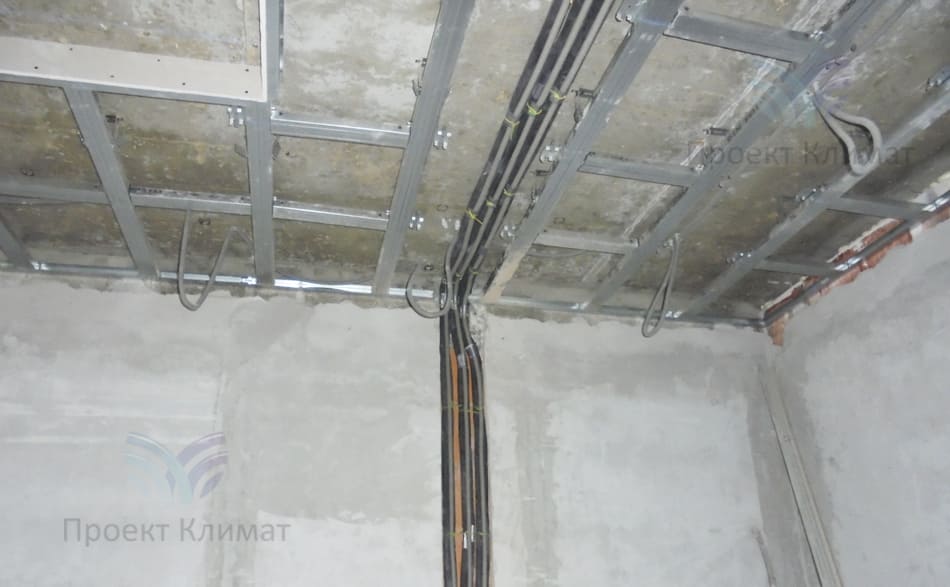

Размещение внутренних блоков будет выполнено на всех трёх этажах, включая мансарду, в связи с этим очень много работы по штроблению, в том числе и вертикальным штробам.

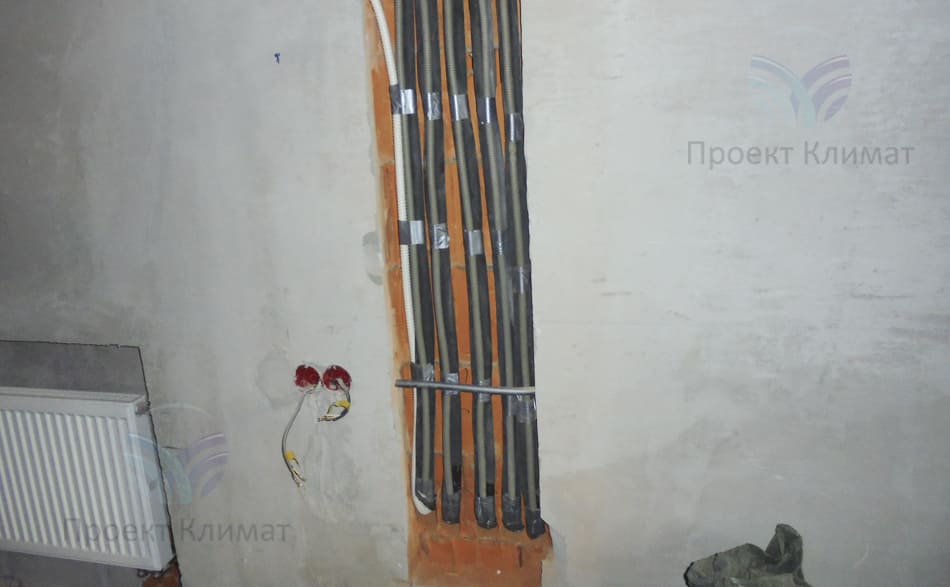

Крепление фреоновой трассы в штробе. Все коммуникации в дальнейшем будут скрыты под слоем штукатурки, шпатлёвки, обоев. Ошибки в монтаже быть попросту не может!

Проложена ещё одна ветка мульти сплит системы.

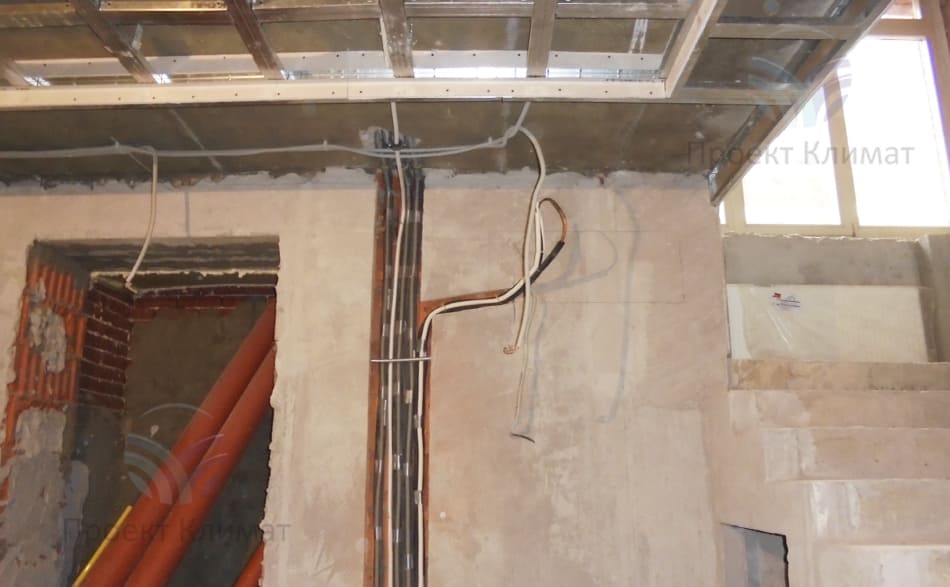

Заведение фреоновых трасс на цокольный этаж загородного дома.

Пять трасс мульти сплит системы заведены в здание.

Заведение коммуникаций на цокольный этаж. Снаружи уже смонтированы внешние блоки, к которым подведены трассы.

Четыре трассы мульти сплит системы закреплены. Одна из них остаётся в данном помещении, остальные - под дальнейшую разводку.

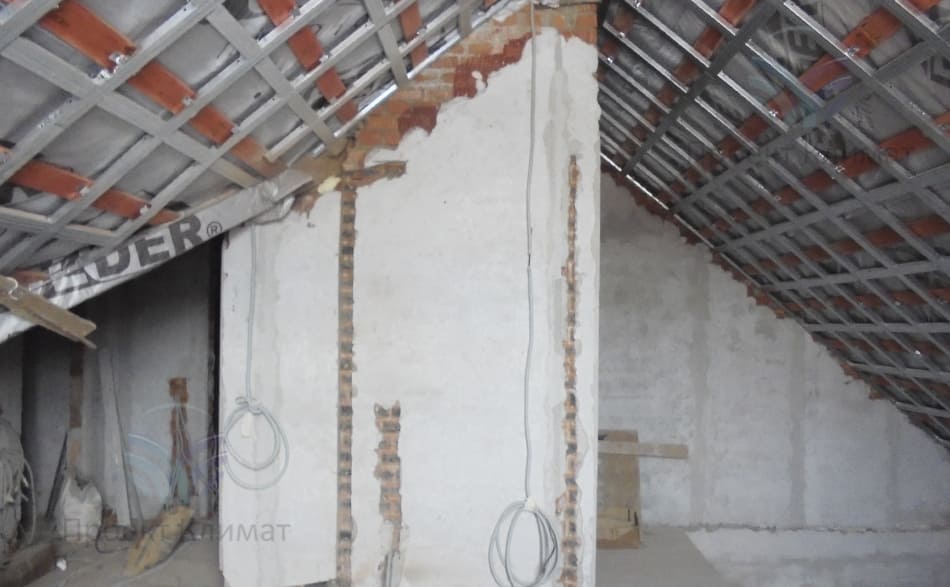

Мансарда. Кстати, кондиционер здесь не лишний: летом именно крыша здания - самая нагретая его часть. А если предполагается выполнить её жилой, то без охлаждения помещения не обойтись никак.

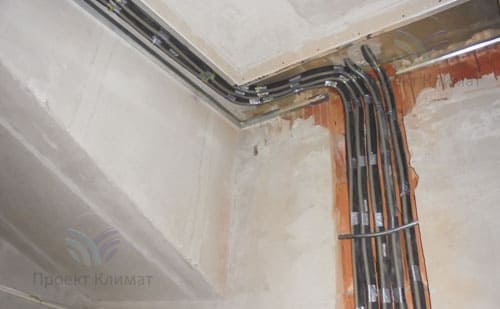

В штробе надёжно крепится сам фреоновый контур. Всё выполнено аккуратно и технически грамотно.

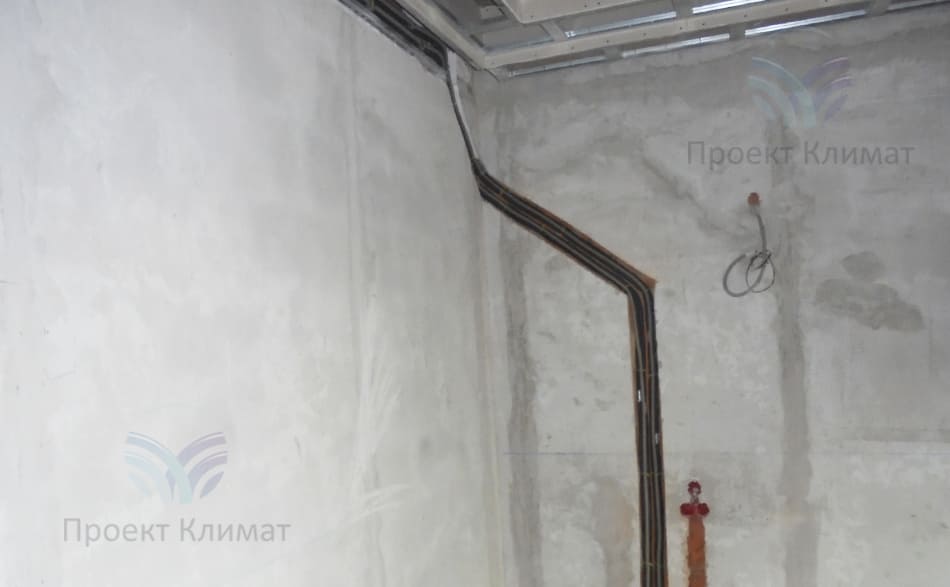

Коммуникации под кондиционер в штробе.

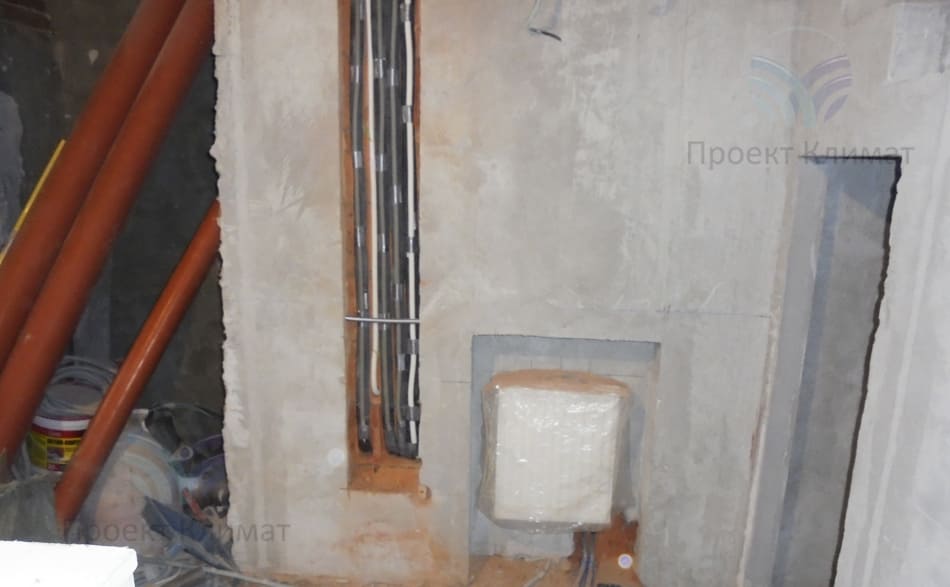

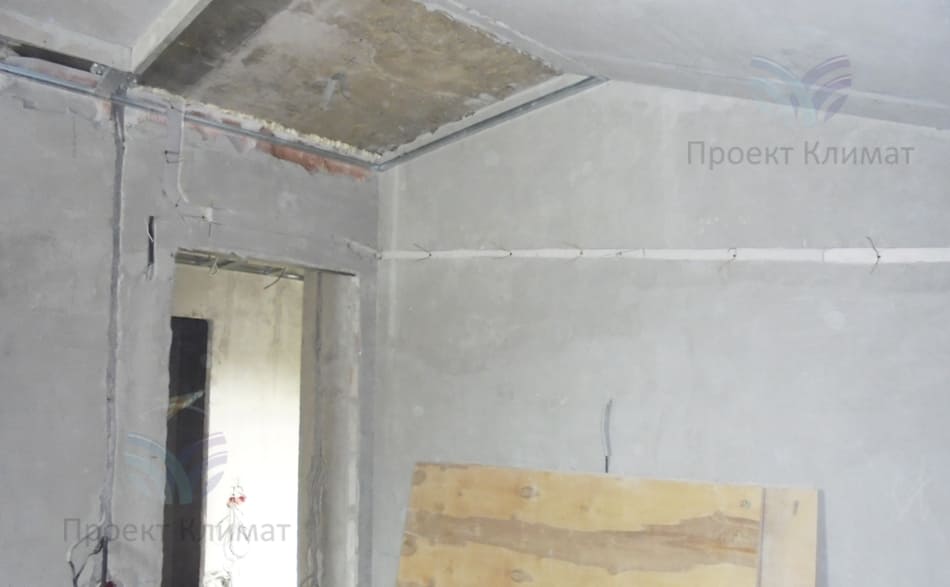

Место установки кондиционера подготовлено: выполнена штроба и отверстие под трассу. По боковой стене идёт небольшое заглубление с уклоном под дренажную систему, отводящую конденсат в канализацию.

Для проверки герметичности всех коммуникаций обе системы были герметично запаяны (обратите внимание на окончания медных трасс) и под давлением закачен азот, проведена процедура так называемой "опрессовки азотом". В дальнейшем в течение нескольких недель осуществляется контроль давления в системе (с учётом изменения температуры и давления снаружи, т.к. эти факторы оказывают непосредственное влияние). Давление должно быть неизменным. Лучше утечку обнаружить на этапе ремонта, выполнить проверку паяных соединений, целостность трассы чем обнаружить огрехи при запуске оборудования при готовом ремонте: масло из фреоновой смеси смотрится некрасиво на потолках и стенах с венецианской штукатуркой.

Монтаж мульти сплит-системы

Почти сотня метров коммуникаций, состоящие из двух медных трубок различного диаметра, теплоизоляции, кабеля управления и питания, а также дренажной системы - уложена, закреплена, внешние части кондиционеров вывешены. Теперь ждём окончания отделочных работ в коттедже. Второй этап - только чистые работы: останется выполнить вакуумирование всех систем, установить сами кондиционеры внутри помещений, подключить электропитание и настроить саму систему с проведением тестового запуска.


Завершение работ по монтажу мульти сплит системы на 5 блоков

В коттедже смонтированы две системы, каждая из которых рассчитана на охлаждение пяти помещений. Дабы не плодить идентичные фотографии далее представлен пример завершения работ одной из систем. Вторая отличается только местами размещения внутренних блоков и дизайном интерьеров.

Завершение работ по установке мульти сплит

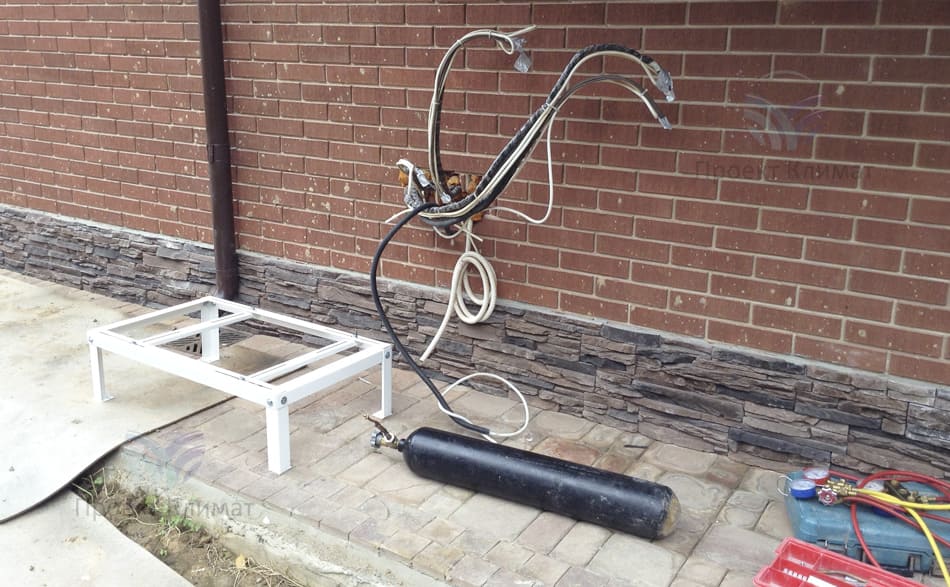

Место под установку внешнего блока мульти сплит. Трассу перед вакуумированием в обязательном порядке продувают азотом под давлением в 40 атмосфер для удаления даже намёка на пыль и загрязнения: слишком велика цена попадания мусора в трассу

Трасса сплит-системы после окончания ремонта. Здорово, что нет ни заломов, ни перегибов: спасибо строителям!

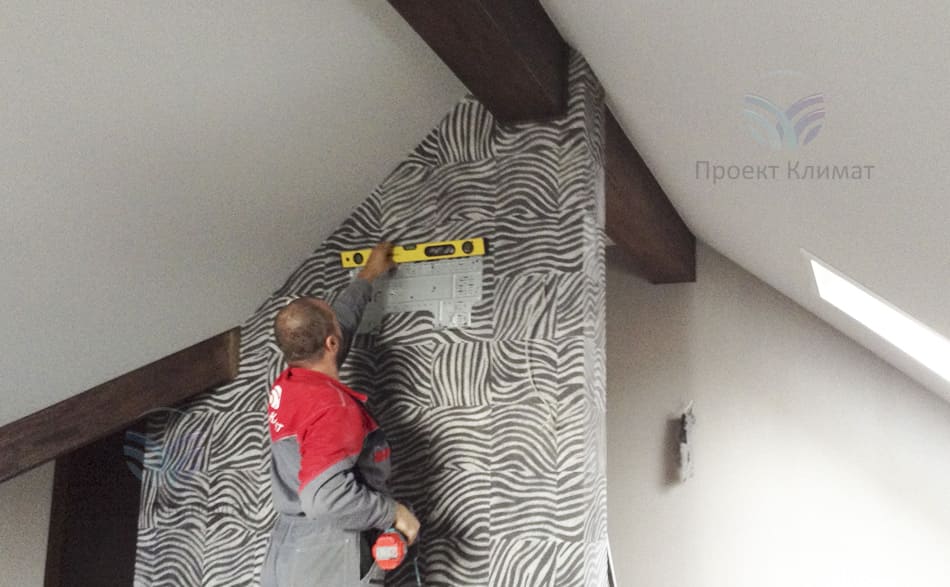

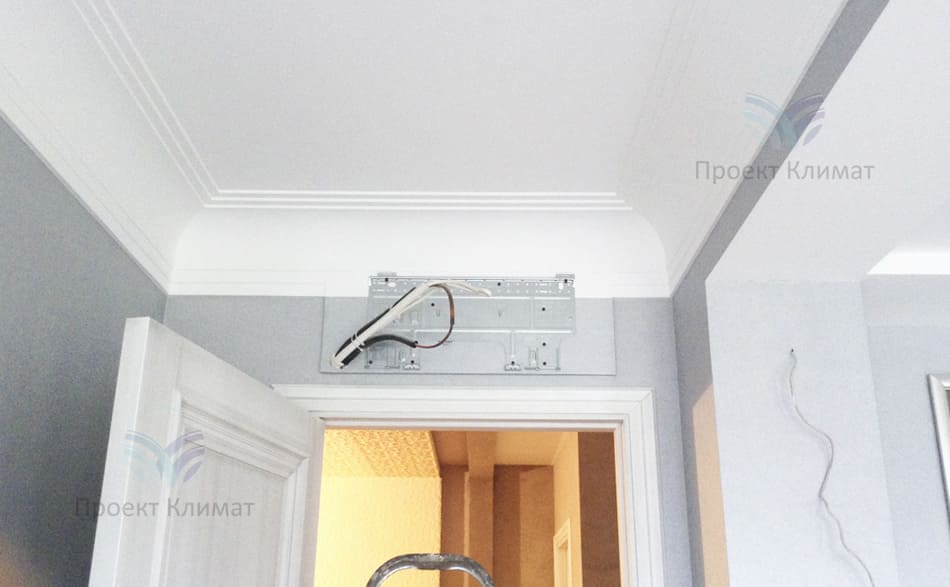

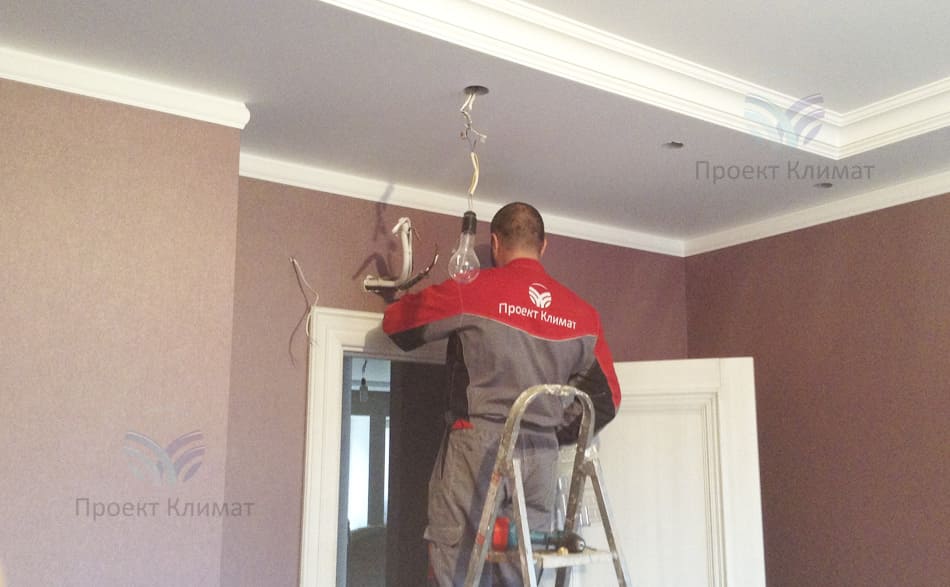

Разметка места под установку внутреннего блока кондиционера

Сам внутренний блок разбирается максимально: именно данный подход облегчает доступ к штатным фреоновым трубкам, подключению дренажа и сигнальных и питающих кабелей

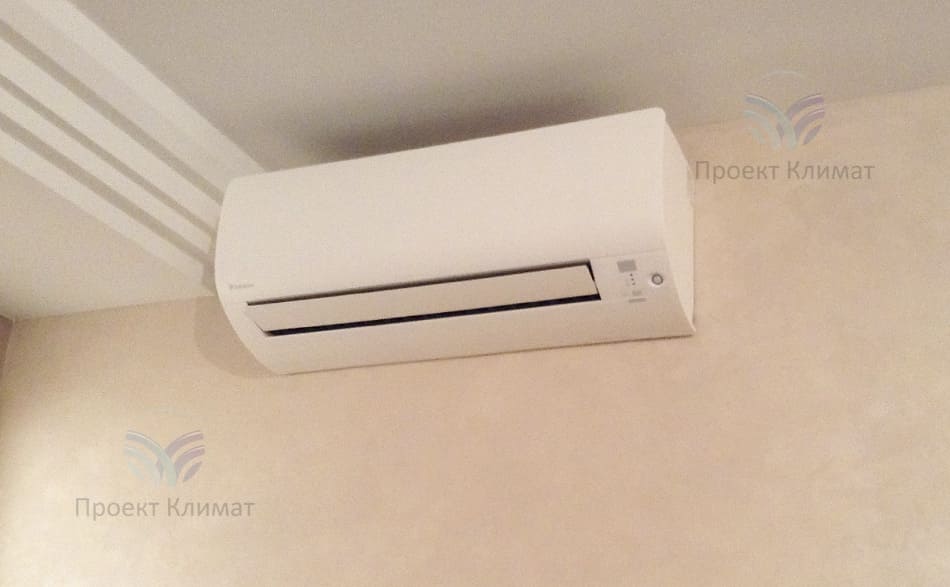

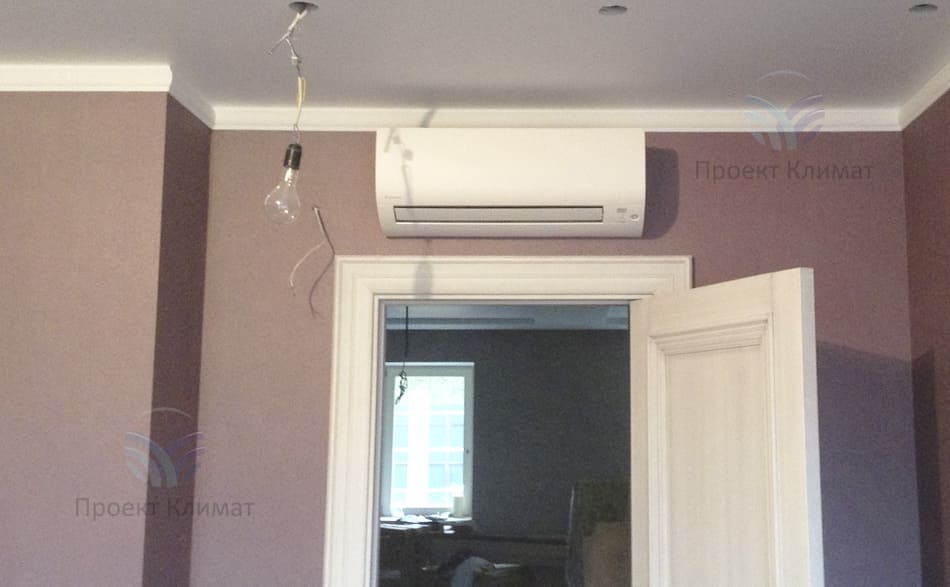

Внутренний блок - Daikin FTXS. Смонтирован. Красиво

Вторая трасса мульти сплит-системы Daikin. Если обратите внимание - концы запаяны обоюдно. На первом этапе была проведена опрессовка, именно это позволяет проверить герметичность всей трассы

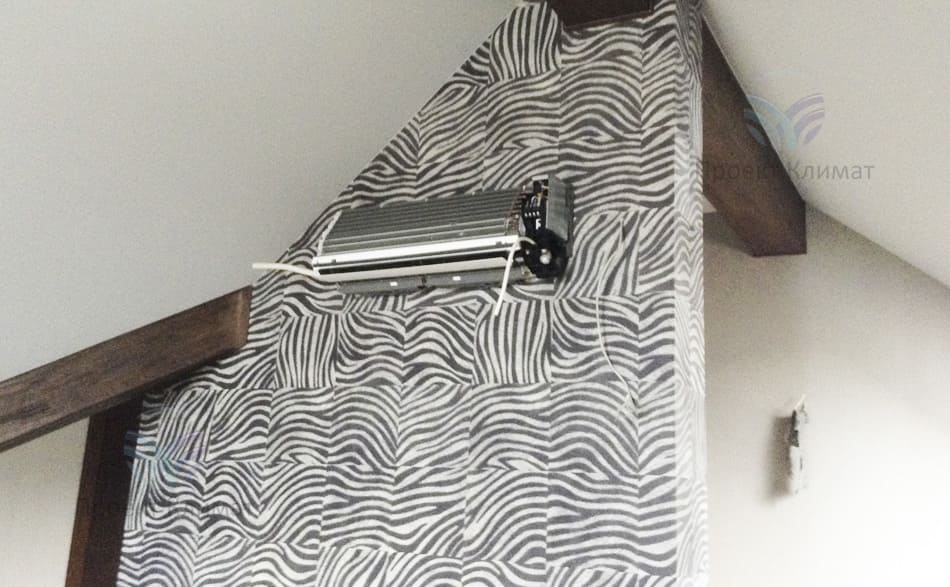

Монтаж внутреннего блока мульти сплит серии FTXS

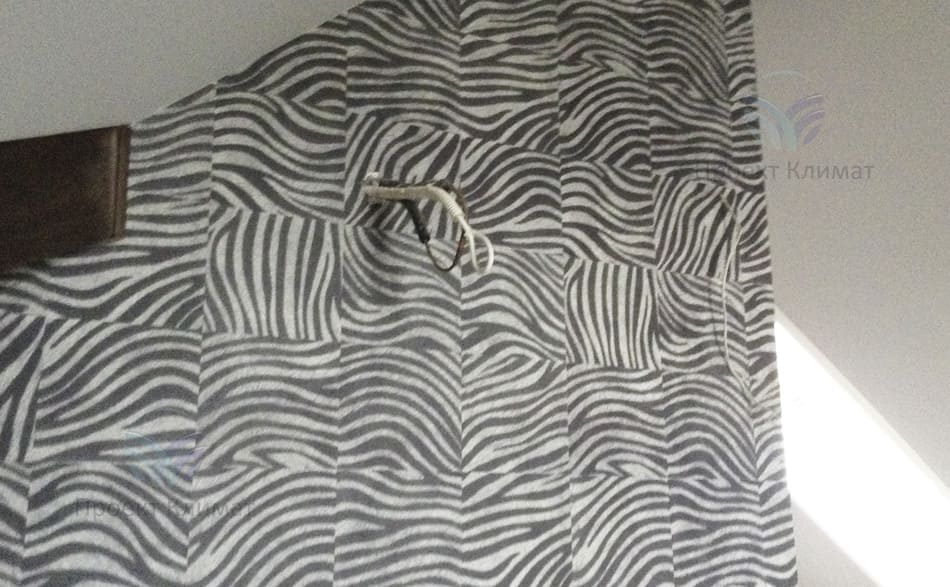

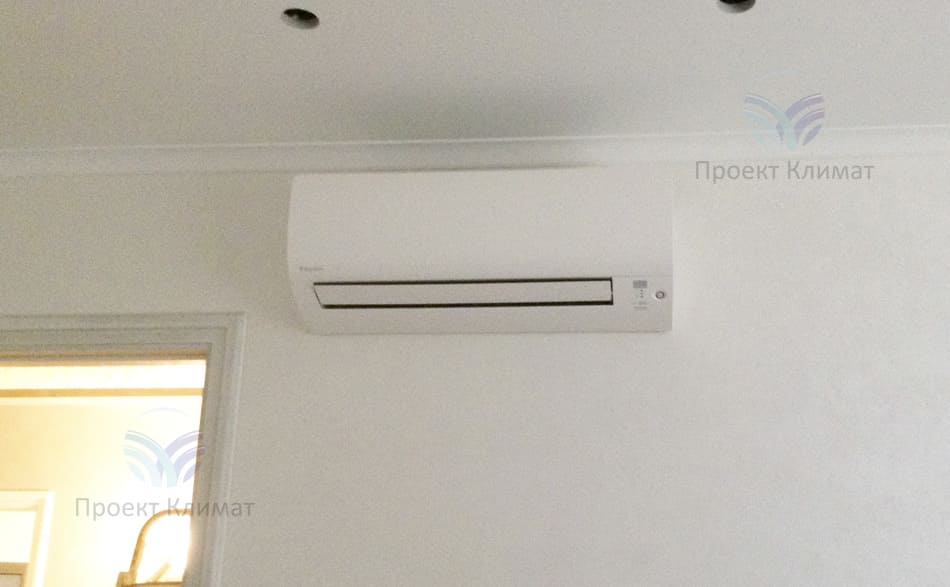

Монтаж кондиционера после ремонта завершён: ни одного сантиметра коммуникаций не нарушают дизайн интерьера

Третий блок мульти сплит. Все операции идентичны и отработаны до ватоматизма

Завершение установки сплит-системы. Смонтирована над дверью. "Евростандарт": отвлечение минимально полезного пространства комнаты

Приступаем к четвёртому блоку мульти сплит Daikin, который рассчитан на 5 помещений

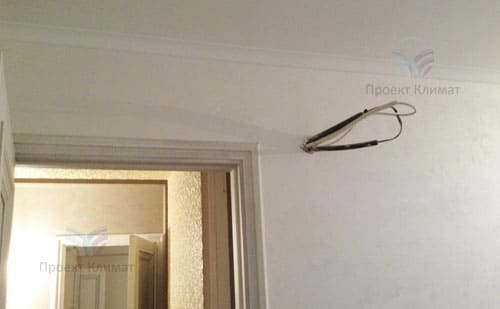

Подключение коммуникаций от внешнего блока к штатным элементам контура

Результат монтажа кондиционера

Место установки пятого блока мульти сплит

Собственно, результат работы

Видео с работами как первого, так и второго этапа представлено ниже:


Работы по монтажу мульти сплит-систем



Подмосковье, коттедж

450 м2
