Квартира: канальное кондиционирование, вентиляция и увлажнение

Пример монтажа инженерных систем в квартире

Стадия ремонта. Новый ЖК в Москве. Заказчик обратился с запросом на создание системы вентиляции, кондиционирования и контроля влажности воздуха.

Первым делом - разработка рабочего проекта, который способен увязать параметры помещения, заложить основы систем на базе проведённых расчётов по воздуху, шуму, уровню влажности. Помимо этого проект увязывает создаваемые коммуникации с существующими, с дизайнерскими решениями, закладываемыми на объекте.

А можно ли без проекта?

Можно. По рабочему чертежу. Но вот только это усложнит процесс, оставит множество нерешённых вопросов и в итоге может привести к увеличению сроков сдачи объекта из-за несогласованности решений. Множеству переделок и "доделок по месту".

Вот пример работы наших проектировщиков над данным объектом:

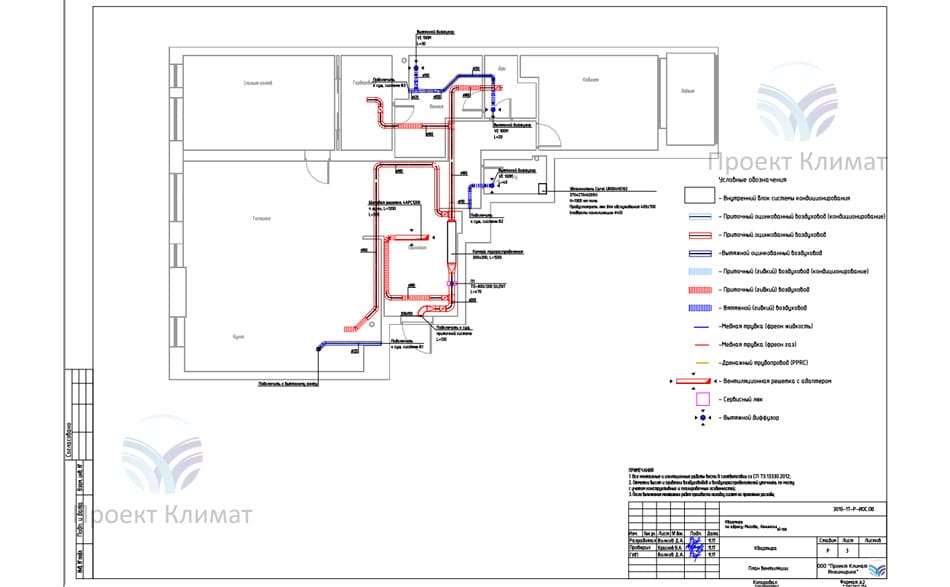

Сводный план системы вентиляции, кондиционирования и увлажнения квартиры

Сводный план систем вентиляции, кондиционирования и увлажнения

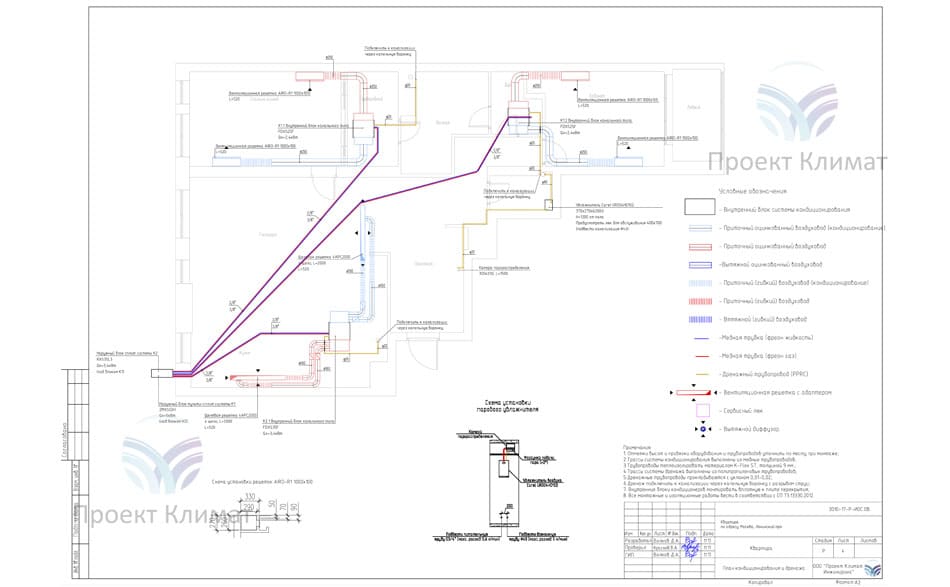

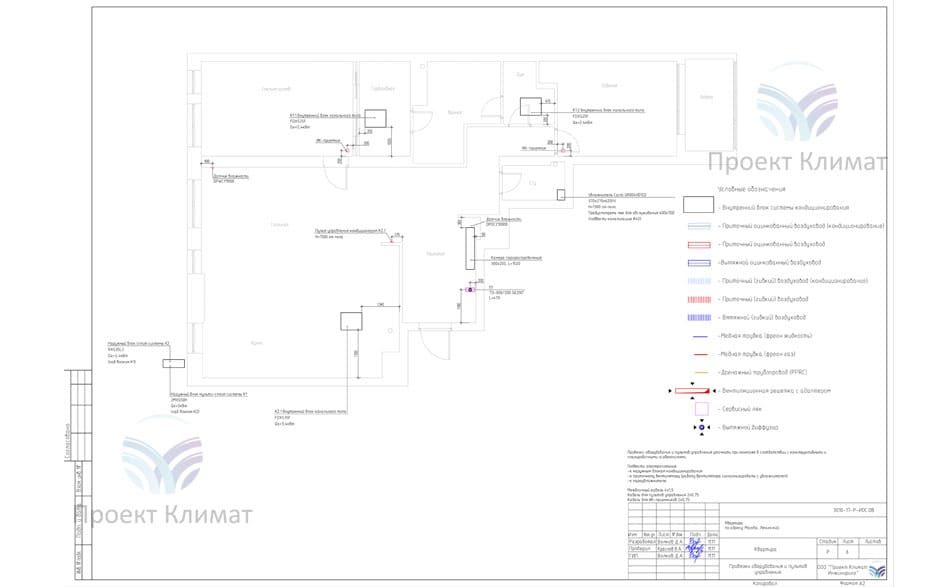

План канального кондиционирования квартиры

Раздел проекта, посвящённый реализации канальных кондиционеров

План вентиляции квартиры

План создания приточной вентиляции в городской квартире

Сервисные люки систем вентиляции и кондиционирования квартиры

Привязки размещения к плану сервисных люков для обслуживания систем


Сам проект, конечно же, куда сложнее, содержит расчётную часть, пояснительную записку. Кстати, стоимость проектирования у нас - одна из самых невысоких за подобную работу, а при выходе на объект 50% от стоимости проекта зачитывается в стоимости работ! Тем самым мы не только и не столько даём скидку (проект выходит недорого, поверьте), сколько показываем готовность реализовать заложенные нами же технические решения! А это куда как интереснее!

Первый этап монтажа инженерных систем в квартире

Монтаж системы вентиляции и кондиционирования в квартире

Шаг №1

Монтаж системы вентиляции и канального кондиционирования в квартире с интеграцией системы увлажнения. Первый этап. Стадия ремонта: бурим, прокладываем, крепим, обвязываем - черновой этап работ

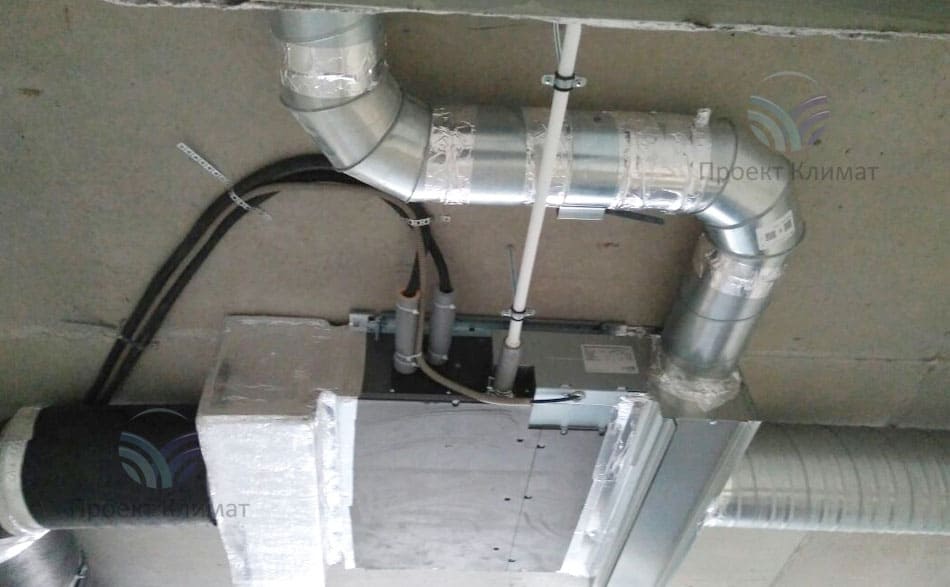

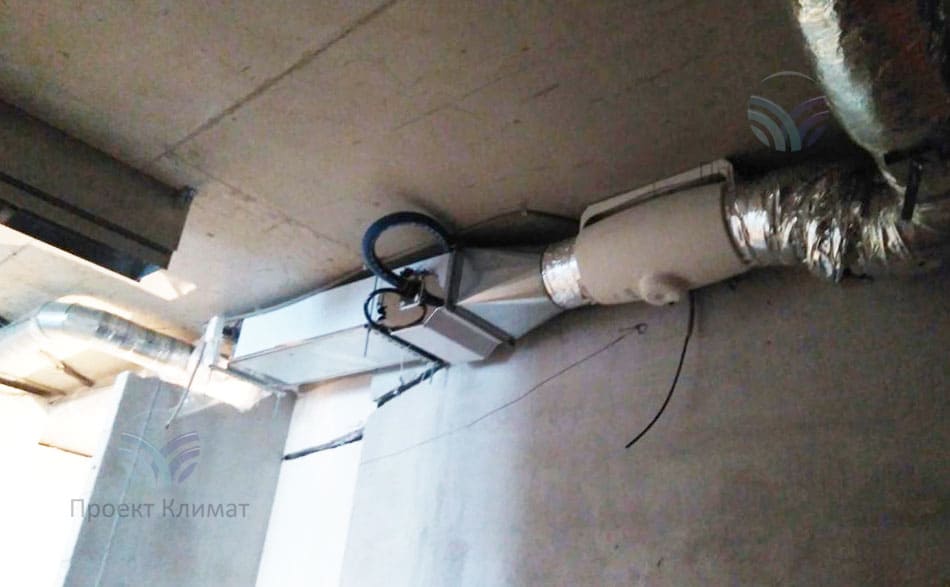

Внутренний блок канальной сплит-системы

Канальный кондиционер под потолком

Внутренний блок канальной сплит-системы уже с подключёнными адаптерами, фреоновым контуром и дренажной системой для отведения конденсата в канализацию

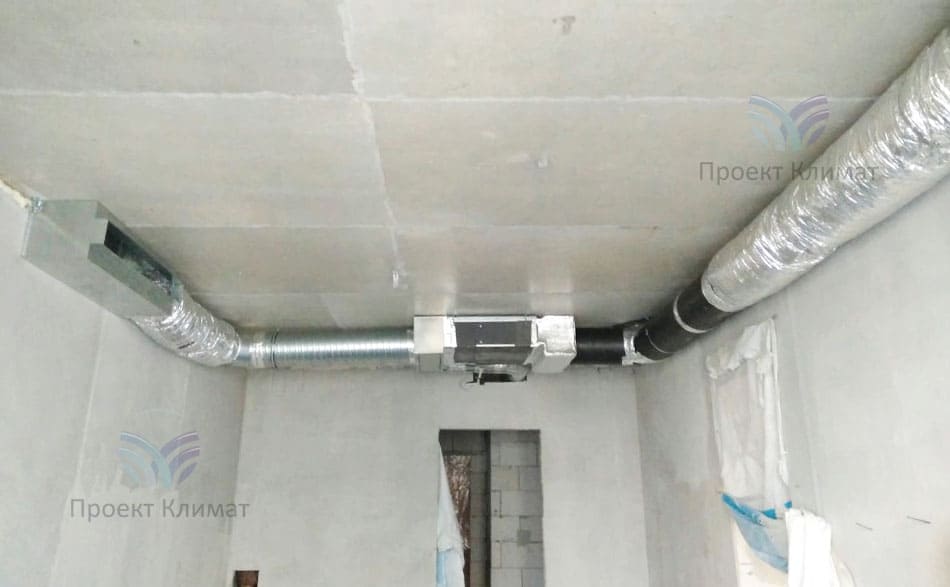

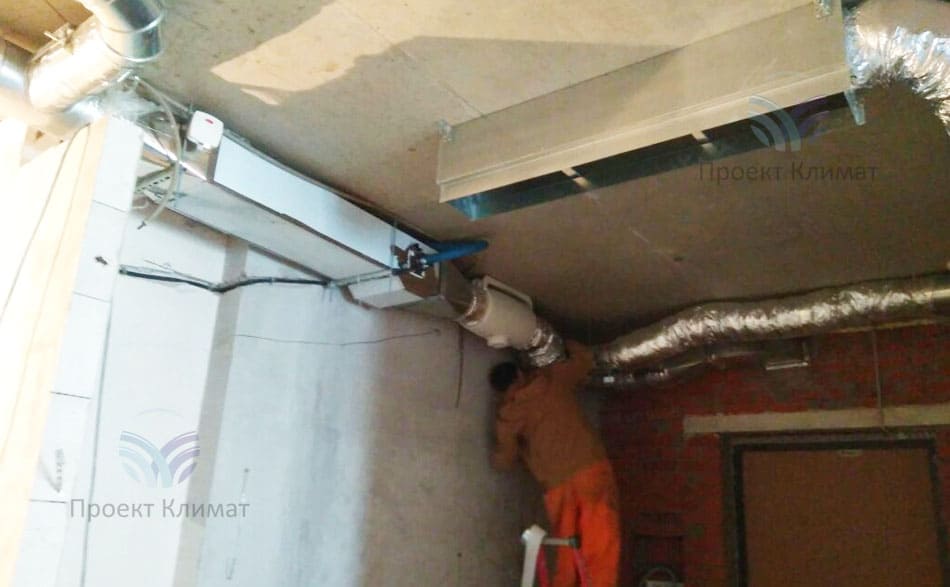

Монтаж канального вентилятора

Элементы системы вентиляции квартиры

Монтаж канального вентилятора, камеры смешения для установки канальных форсунок увлажнителя. Проходя через данную камеру воздух увлажняется для поддержания комфорта в квартире
Шланг высокого давления системы пароувлажнения

Канальный увлажнитель воздуха

Шланг высокого давления системы пароувлажнения подведён к форсунке от самого увлажнителя. Камера также имеет отдельный слив дренажа: не испарившийся конденсат сливается в канализацию

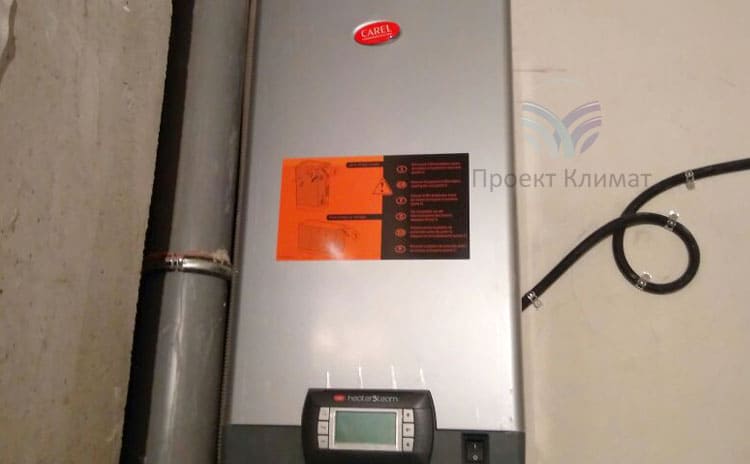

А вот и сам блок увлажнения - Carel

Монтаж увлажнителя Carel

А вот и сам блок увлажнения - Carel. На нём реализовано более 75% всех объектов: исключительная надёжность профессионального оборудования. А компания "Проект Климат" является ещё и официальным сервисным центром по диагностике и ремонту Carel: мы знаем это оборудование изнутри!
Фреоновая трасса канальных кондиционеров

Монтаж фреоновых трасс

Фреоновая трасса проложена по потолку и выполнена разводка к каждому канальному кондиционеру согласно проекта. Установлена мульти сплит-система, способная работать с несколькими внутренними блоками. Без скворечников на фасаде

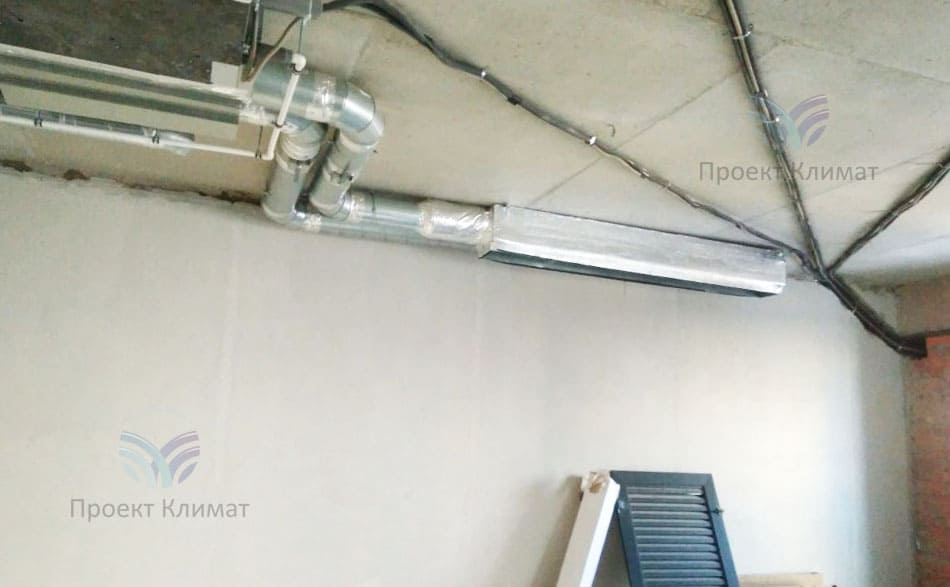

Минимальные габариты канальных кондиционеров

Внутренние блоки канальных сплит-систем

Подобраны канальные кондиционеры с минимальными габаритами: никому не хочется жертвовать высотой потолков. Даже ради инженерных систем. На фотографии - воздуховоды, внутренний блок и адаптера для раздачи и забора воздуха

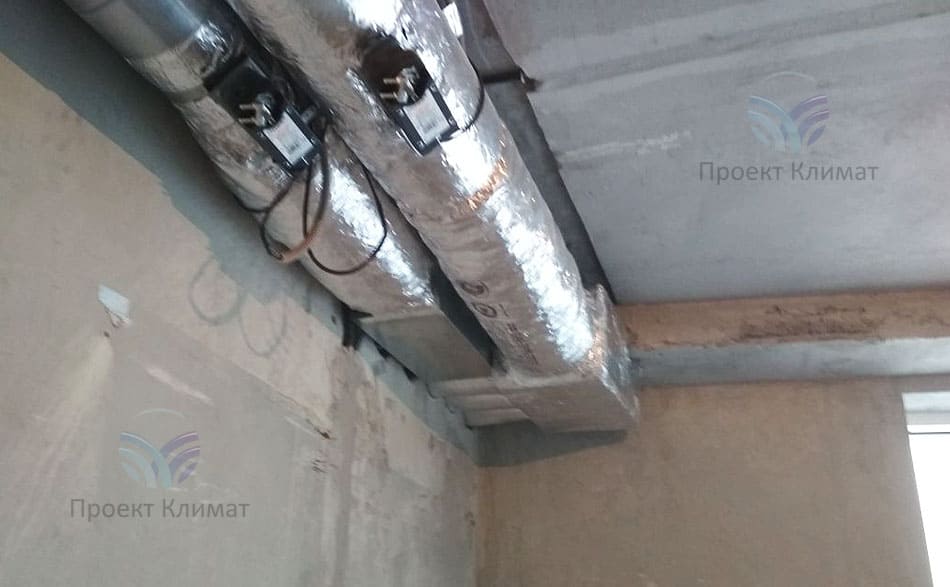

Воздуховоды в теплоизоляции с клапанами

Монтаж воздуховодов и клапанов

Воздуховоды в теплоизоляции с клапанами, оборудованными электроприводами для управления на открытие и закрытие. Все элементы подобраны на основе расчётов при создании проекта

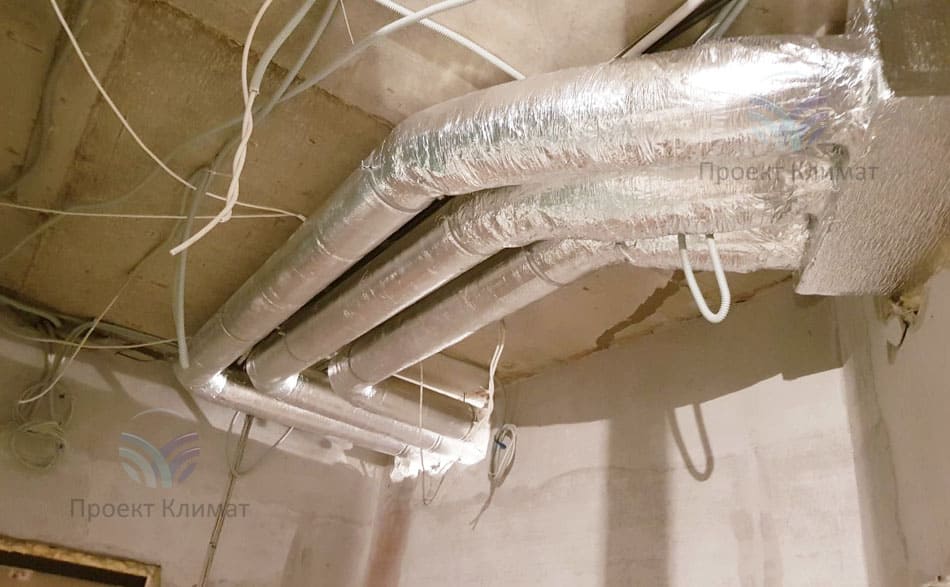

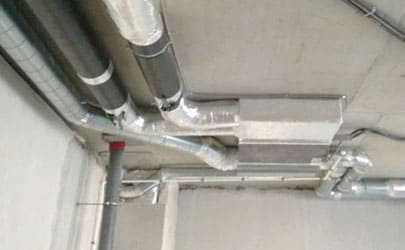

Разводка воздуховодов систем вентиляции и кондиционирования

Воздуховоды системы

Разводка воздуховодов систем вентиляции и кондиционирования по квартире с заведением к адаптерам, через которые и будет раздаваться воздух по помещениям. На втором этапе на адаптеры монтируются декоративные решётки
Ещё один внутренний блок канального типа

Ещё один канальный кондиционер

Ещё один внутренний блок канального типа в одной из комнат квартиры с коммуникациями, подведёнными к нему

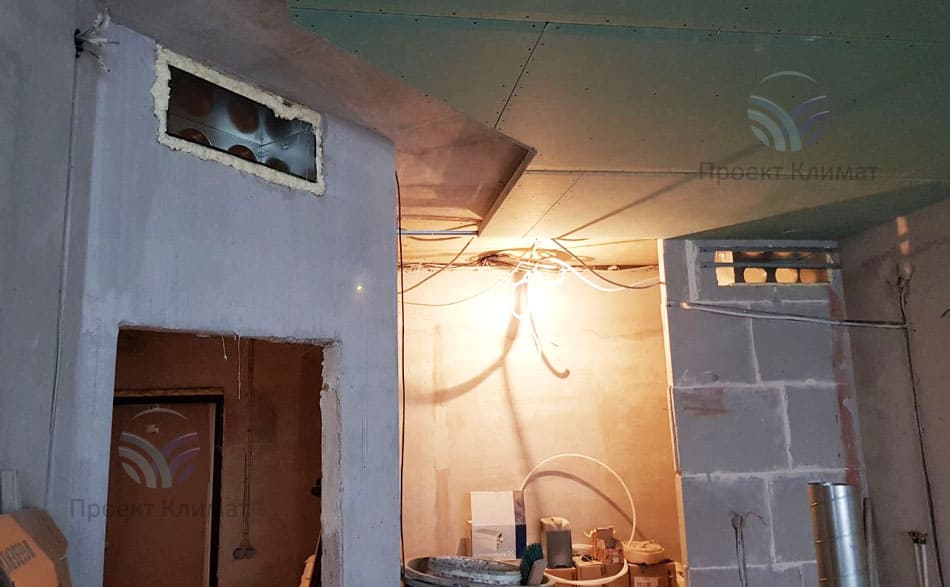

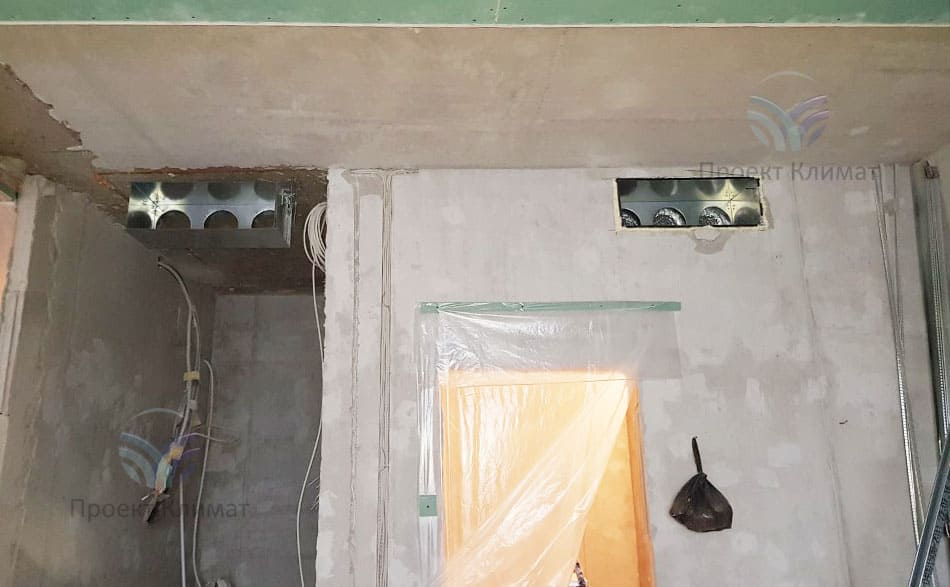

Адаптеры в стенах

Адаптеры под решётки

Адаптеры в стенах: именно через них будет подаваться увлажнённый, свежий и охлаждённый воздух в комнаты. Естественно, на втором этапе на адаптеры навешиваются декоративные решётки
Адаптеры под решётки системы вентиляции

Настенные адаптеры

Адаптеры под решётки системы вентиляции, кондиционирования и увлажнения квартиры

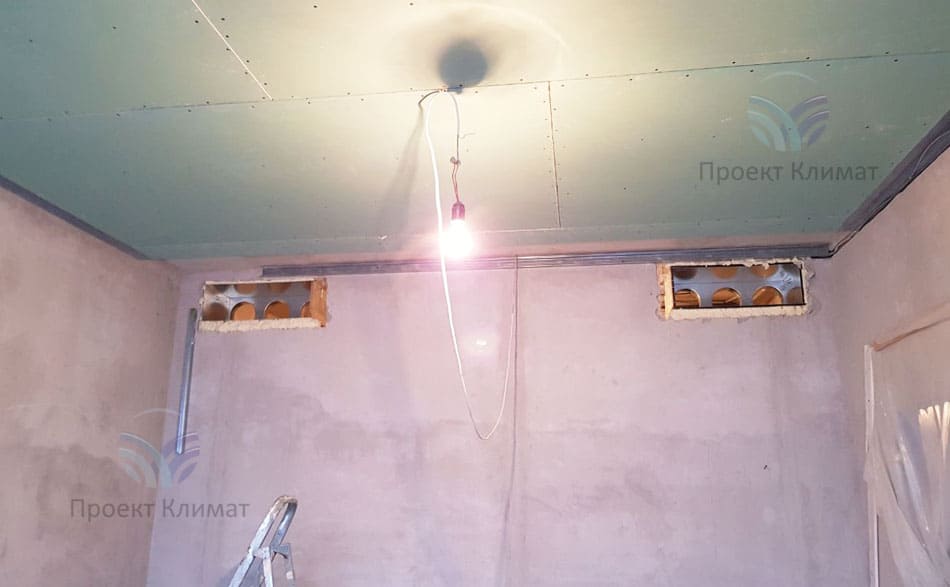

Адаптеры под декоративные решётки

Адаптеры смонтированы

Адаптеры под декоративные решётки в одной из комнат. Обеспечивают забор и раздачу воздуха

На данном шаге - всё. Пока что. Ждёт окончания ремонтных работ на объекте.

Выполнена предварительная пуск-наладка, убедились, что автоматика готова в дальнейшем к тонкой настройке, что кондиционеры и привода работают, увлажнитель Carel - отзывается на управляющие функции. Зачем всё это? Да просто все коммуникации зашиваются под чистовой отделкой и что-либо исправить без частичного разрушения ремонта будет попросту нереально.


Москва, квартира

100 м2
