Установка кондиционеров инверторного типа Mitsubishi Electric MSZ-SF25VE и MSZ-SF50VE в коттедже

Пример установки кондиционеров Mitsubishi Electric

Кондиционеры Mitsubishi Electric

Кондиционеры Mitsubishi Electric - лидер климатической отрасли во всём мире. Number one. Хотя всегда делаем поправку: наравне с Daikin (ещё один японский производитель, прямой конкурент Electric как по широте линейки, так и по техническому совершенству).

При подборе оборудования для установки в загородный дом заказчик сделал исключительно верный выбор в пользу двух инверторных кондиционеров Mitsubishi Electric новой серии Standart Inverter 2014 года: MSZ-SF25VE И MSZ-SF50VE. Т.к. ремонтные работы в коттедже в самом разгаре у нас была возможность выполнить монтаж в два этапа и обеспечить полностью скрытую прокладку коммуникаций. На первом этапе - все черновые работы, связанные со штроблением, укладкой фреонового контура, отведением дренажа в канализацию. Второй этап - чистовой: останется лишь подключить трассы и питание к внутренним блокам, выполнить вакуумирование системы и запустить фреон.

Первый этап установки кондиционеров в загородном доме

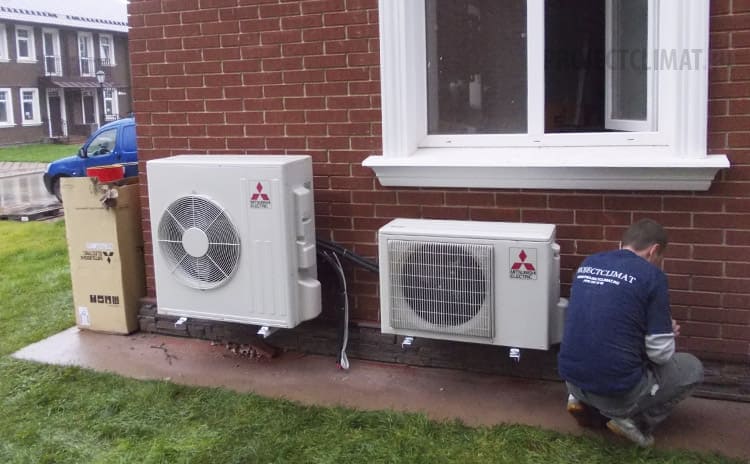

Установка внешних блоков кондиционеров

Шаг №1

После окончательного согласования мест установки кондиционеров бригада приступает к монтажу внешних блоков, от которых будут проложены коммуникации по всему коттеджу к внутренним блокам.

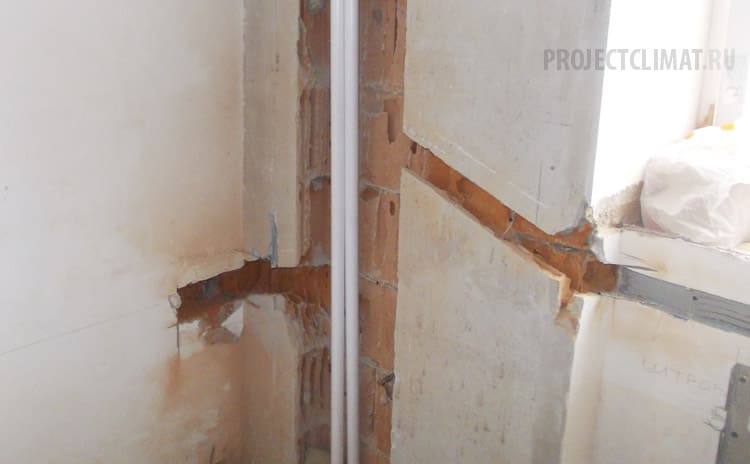

Штроба под кондиционер

Шаг №2

Для скрытой прокладки коммуникаций выполняется бурение сквозного отверстия (обе трассы будут заложены совместно), а также штроба. На фотографии трассы входят слева, с фасада дома и поднимаются вверх. Ответвление вправо - это штроба под дренажную трубку для слива в канализацию конденсата от работающих кондиционеров.

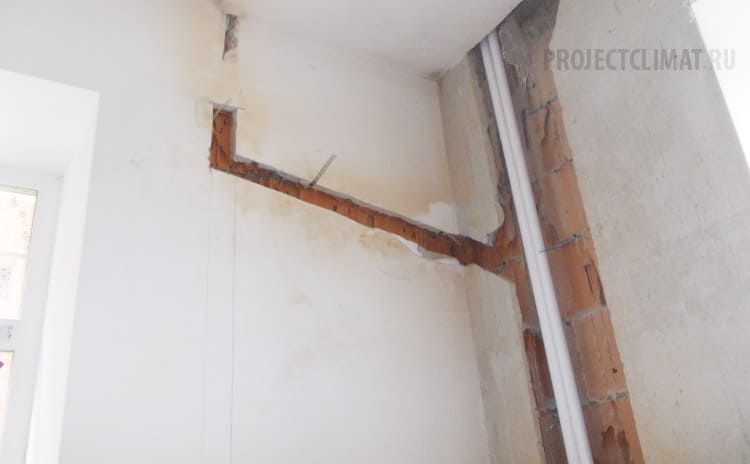

Штроба под первый внутренний блок

Шаг №3

Более мощный кондиционер MSZ-SF50VE на 5,0 кВт. будет установлен в зале. Трассу к нему проведут в выполненной штробе под кондиционер. Нелинейная форма самой штробы объясняется особенностями размещения штатных элементов кондиционера, к которым выполняется подключение фреоновой магистрали.

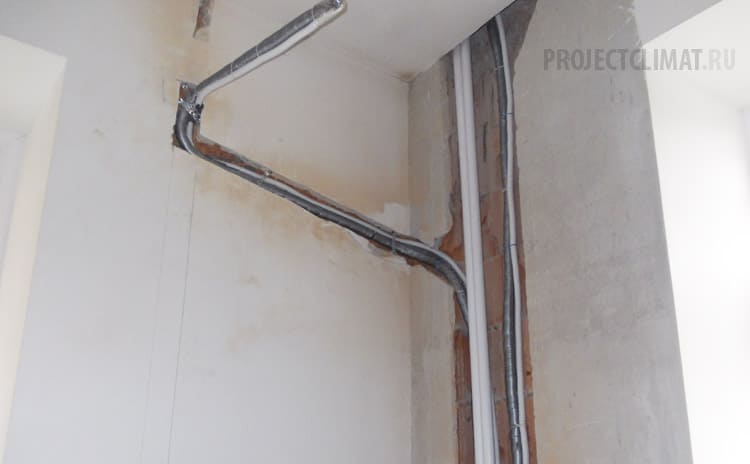

Трасса под кондиицонер в штробе

Шаг №4

После окончания общестроительных работ, связанных со штроблением проводится укладка и крепление трассы фреонового контура.

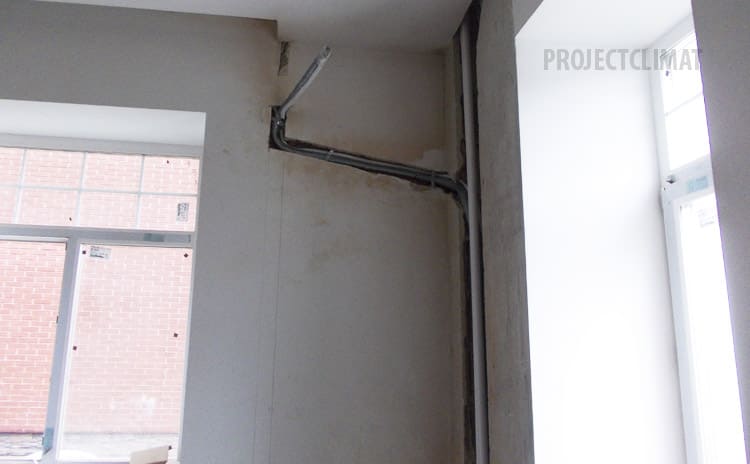

Прокладка трасс под внутренние блоки

Шаг №5

Вторая трасса заложена в этой же штробе, переходит в отдельную штробу, выводящую коммуникации на второй этаж до предполагаемого места установки второго кондиционера MSZ-SF25VE.

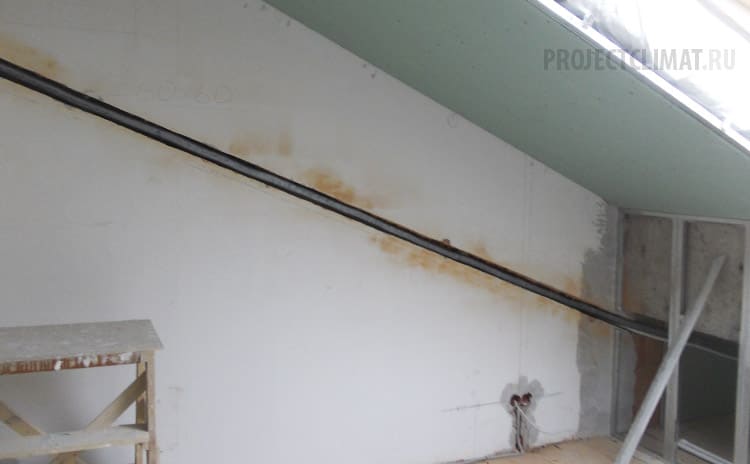

Прокладка трассы под второй блок кондиционера

Шаг №6

Трасса вышла на мансарде под самую крышу. Там, где будут установлены декоративные элементы и коммуникации скроются выполняется внешнее крепление, без заглубления.

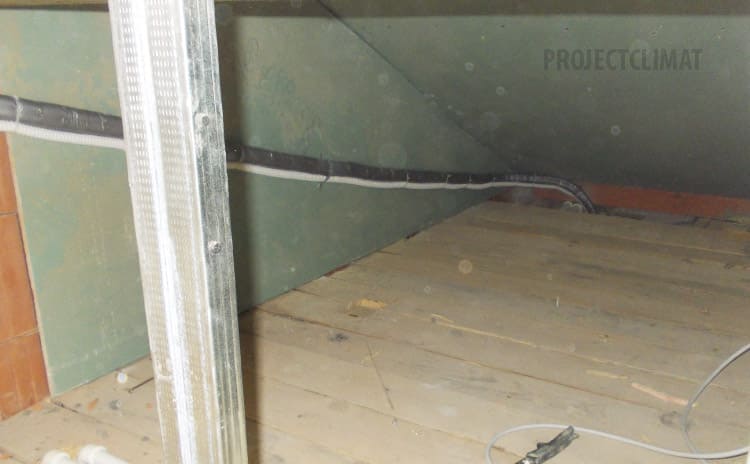

Углубление трассы под кондиционер

Шаг №7

Трасса укладывается в штробу. Только обязательно сфотографируйте все коммуникации: после окончания ремонта часты случаи, когда клиенты забывают о проложенном фреоновом контуре и при установке техники или вывески картин пробивают трубки. Последствия очевидны...

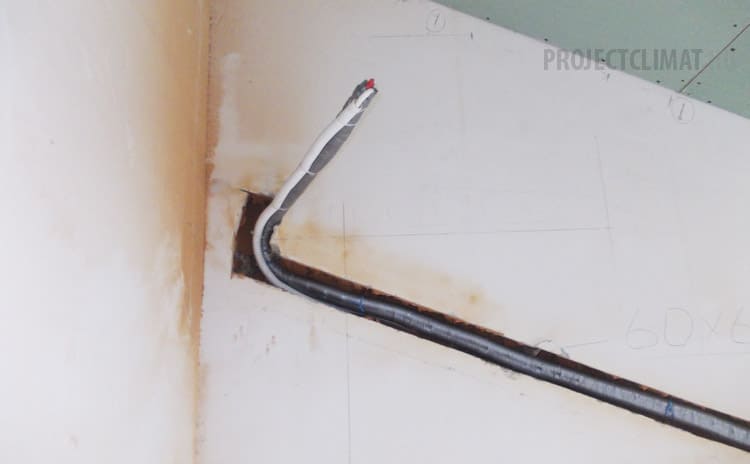

Заглубление трассы кондиционера

Шаг №8

Часть трассы, проложенной на мансарде, углубляется в стену. Коммуникации подводятся к месту будущей установки внутреннего блока кондиционера Mitsubishi.

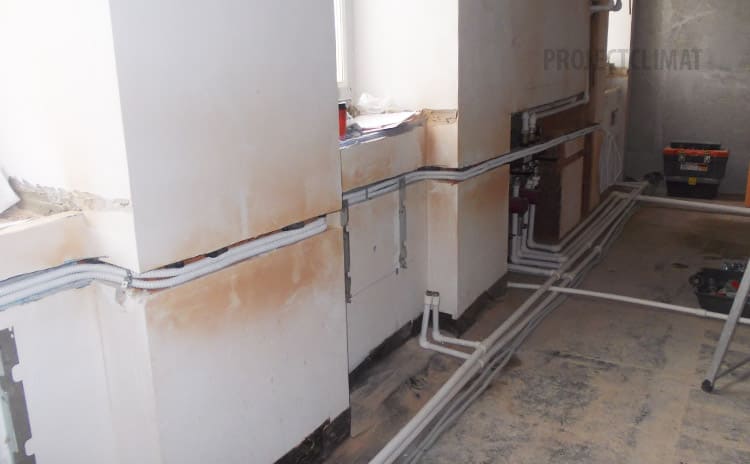

Отведение дренажа кондиционеров в канализацию

Шаг №9

На данной фотографии пример отведения дренажа от кондиционеров в канализацию. Силиконовые трубки идут совестно под уклоном (для свободного слива) к ближайшей точке слива.

На этом установка кондиционера, вернее, первый этап установки кондиционера, завершён. Мы желаем скорейшего и успешного окончания ремонта и ждём звонка для выезда на второй этап!

Пример работ на втором этапе - в небольшом видео с одного из наших объектов:


Профессиональное завершение монтажа сплит-систем

Гарантия начинается с момента подписания акта выполненных работ второго этапа, когда оборудование запускается и выводится на рабочие режимы. Даже если окончание монтажа выпадет на зимний период - не беда, данные кондиционеры имеют расширенный температурный диапазон работы. Если температура будет не ниже минус 15 градусов, то блоки будут запущены в режиме обогрева.

Загородный дом

22 м2, 45 м2
