Установка Mitsubishi Heavy SCM125 - двух систем на 6 блоков каждая: закладка трасс с завершением на втором этапе

Пример установки мульти сплит системы Mitsubishi SCM125

Дано: строящийся загородный дом на 350 м2 и желание заказчика обеспечить кондиционирование девяти отдельных помещений на фоне нежелания испортить фасад здания девятью внешними блоками. Также имелось требование по минимизации бюджета создания системы при обеспечении высокого уровня эффективности системы кондиционирования для загородного дома, надёжности и долговечности работы.

По результатам выезда на объект и ознакомления с технической документацией выход был найден в установке двух независимых инверторных мульти сплит систем Mitsubishi Heavy SCM125ZJ-S, рассчитанных на возможность подключения до шести внутренних блоков в каждой с суммарной прокачкой магистрали до 90 метров на каждую.

Выполнение работ по установке мульти сплит системы на этапе ремонта обеспечило возможность скрытой прокладки всех коммуникаций: по стенам - в заранее выполненной штрабе под холодильный контур, по потолку - благодаря дальнейшему снижению чистового потолка.

Прокладка фреоновых трасс под мульти сплит систему

Пять фреоновых трасс под мульти сплит систему

Шаг №1

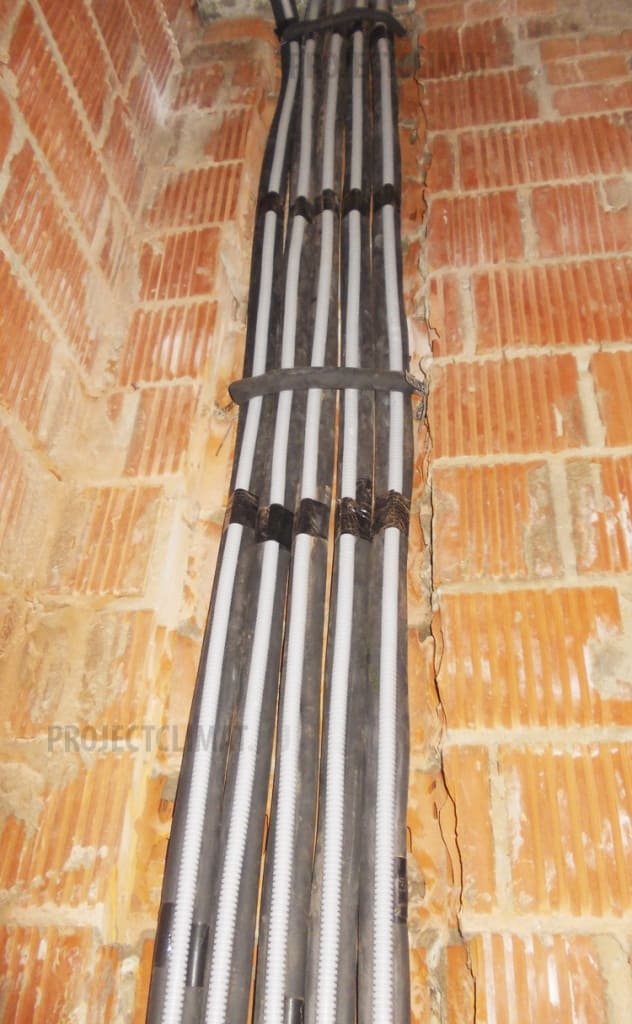

Мульти сплит система тем и отличается, что от одного внешнего блока выполняется прокладка всех коммуникаций ко всем внутренним блокам. Это вы и можете наблюдать: все пять контуров (медные трубки в теплоизоляции с кабелями управления и дренажными трубками) заведены внутрь дома. Для скрытой прокладки коммуникаций выполнена вертикальная штроба в кирпичной кладке здания.

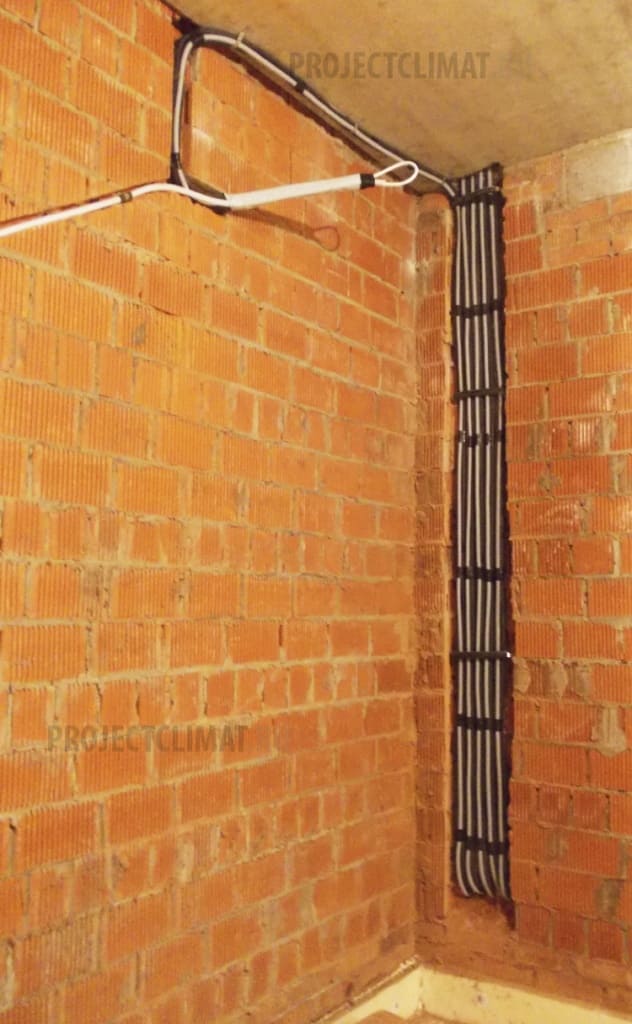

Отведение фреонового контура под каждый внутренний блок

Шаг №2

Все трассы заведены в дом через одно сквозное внешнее отверстие. Но далее - их пути расходятся: к каждому внутреннему блоку (пока что к месту предполагаемой установки каждого блока) отводится свой контур. Первым ушёл самый "толстый", под мощный, внутренний блок на 5 кВт. охлаждения, который будет расположен в гостиной на первом этаже. Остальные трассы - поднимаются на второй этаж.

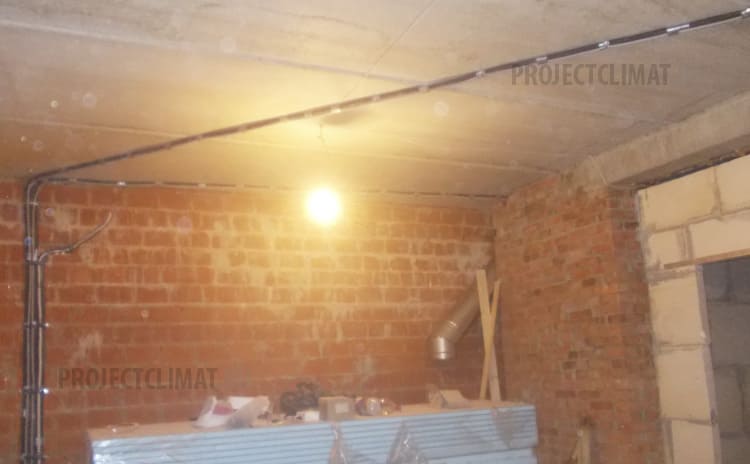

Разводка фреоновых трасс кондицинера по помещениям

Шаг №3

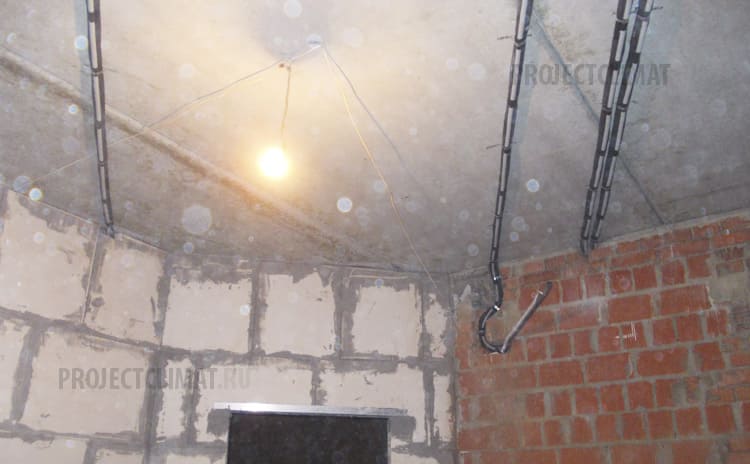

С целью минимизации работ по штроблению стен и сокращения общей длины магистрали (не стоит забывать, что компрессор может подать фреоновую смесь не на бесконечные расстояния) на втором этаже трассы доводятся до потолка с дальнейшей разводкой по кратчайшему пути по помещениям. Это возможно благодаря дальнейшему опуску потолков при выполнении отделочных работ! В противном случае - часть из них были бы проложены по периметру или, например, по потолку первого этажа с заведением по стене к месту подключения внутреннего блока мульти сплит системы.
Распределение трасс кондиционера по помещениям

Шаг №4

Далее трассы разбежались по комнатам в соответствии с проектом системы кондиционирования. Одна осталась в данном помещении, рассчитанная на кондиционер на 35 метров охлаждения. Отвод дренажа от неё - через стенку до ближайшей точки слива в канализацию.

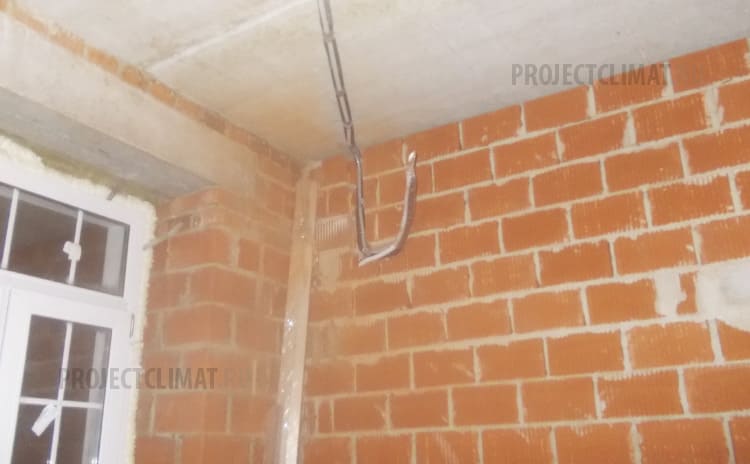

Подведение трассы к месту установки кондиционера

Шаг №5

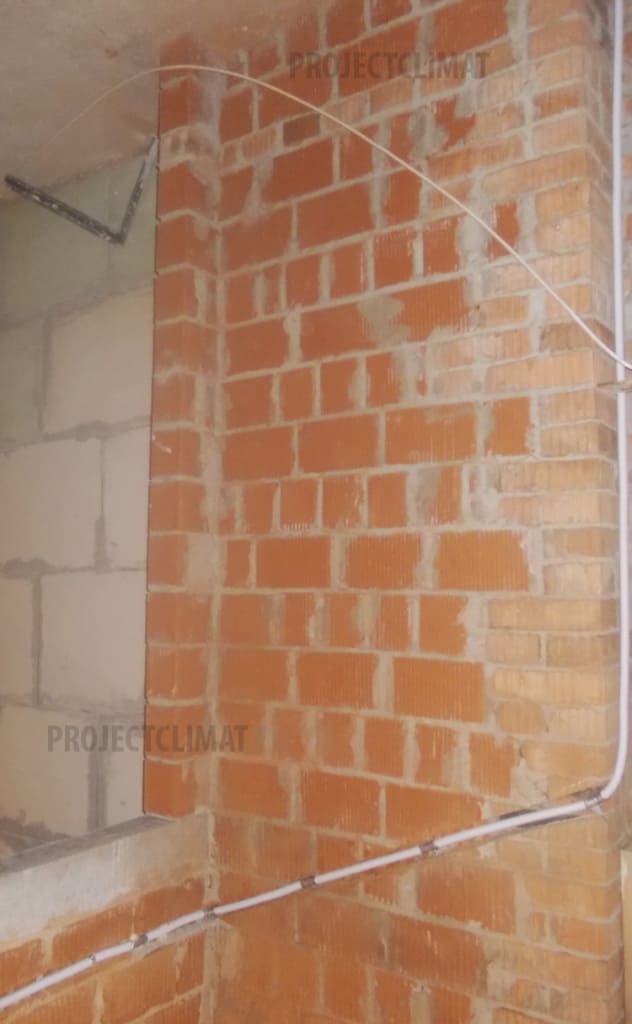

Одна заходит в соседнее помещение. Дренаж отводится по стене размещения внутреннего блока также до ближайшей точки слива конденсата от кондиционера.
Коммуникации под кондиционер

Шаг №6

Так выглядит классическое окончание первого этапа под любой кондиционер на этапе установки при проводимом на объекте заказчика ремонте. Пучок коммуникаций, торчащий из стены. Вот только ни загибать, ни вещи строителей вешать на него нельзя ни в коей мере: нередки случаи залома медной трубки, что приводит к необходимости среза и пайки новой трассы, но уже при выполненном ремонте!
Вторая серия коммуникаций

Шаг №7

Вторая серия коммуникаций от второго внешнего блока мульти сплит системы Mitsubishi Heavy SCM125. В данной системе подключению подлежат не 6, а 4 внутренних блока. Но было принято решение ставить более мощный внешний блок из-за существенной протяжённости трасс: требуется более мощный компрессор. Такое явление не редкость при установке мульти сплит систем: помимо необходимости подключения заданного количества "голов" имеются и ограничения технического характера иногда приводящие к некоторому удорожанию проекта системы кондиционирования, как в данном случае.
Отвод трассы фреонопровода под кондиционер

Шаг №8

Как и в первом случае самый мощный блок на 5 кВт. установлен в другом помещении большой площади, расположенном на первом этаже строящегося загородного дома. Дренаж - по кратчайшей до ближайшего слива канализации.

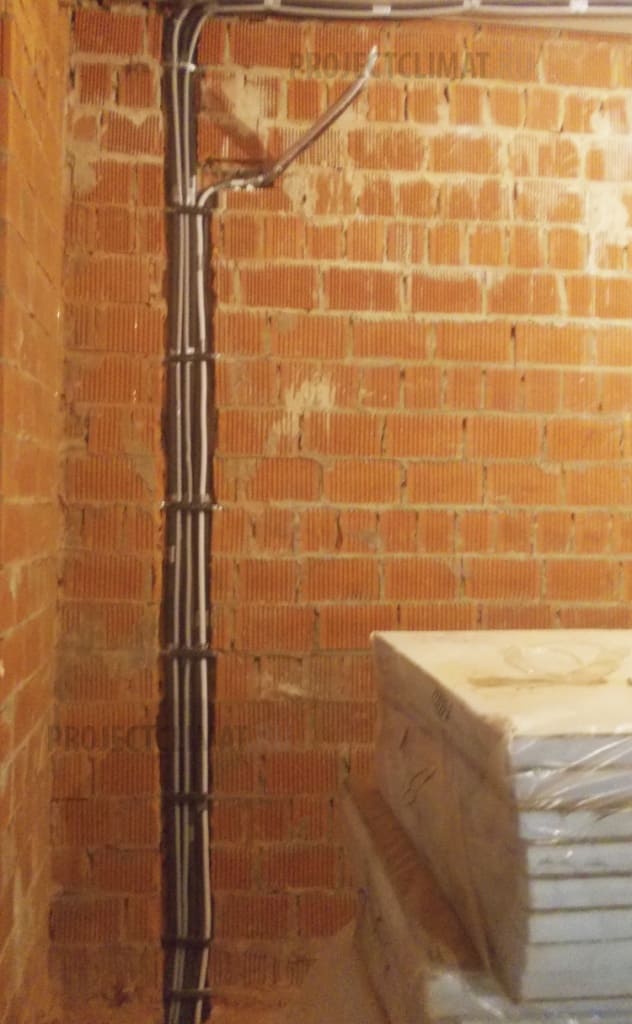

Поднятие коммуникаций на второй этаж

Шаг №9

До второго этажа добрались три из четырёх. Первый кондиционер будет располагаться неподалёку: к месту установки и было выполнено подведение холодильного контура.
Подведение коммуникаций под внутренние блоки кондиционеров

Шаг №10

Далее - опять же по кратчайшей с целью минимизации затрат на систему - заведение трасс в соседние помещения.
Место под внутренний блок

Шаг №11

Под предполагаемое место установки внутреннего блока подведены коммуникации. Осталось дождаться окончания ремонта для установки самих кондиционеров!
Крайняя трасса мульти сплит системы

Шаг №12

Крайняя трасса мульти сплит системы. На переднем плане - дренажная трубка. Правда, от кондиционера, размещённого в соседнем помещении.

На этом первый этап завершён. На втором этапе предстоит совсем небольшой объём работ, связанный с вакуумированием трассы кондиционера, установкой монтажных пластин под внутренние блоки и подключение самих блоков к коммуникациям. В качестве внутренних блоков на данном объекте выбрана серия Standart Inverter SRK-ZJ настенного типа.

Зачастую в коттеджах, да и в многокомнатных квартирах, с целью минимизации влияния на дизайн интерьера и обеспечения полностью скрытого монтажа используют канальные внутренние блоки. Охлаждённый воздух подаётся по каналам - воздуховодам по помещениям к декоративным решёткам, через которые и выходит в комнаты. В качестве дополнительного аргумента в пользу канальных кондиционеров говорит и тот факт, что именно данный тип оборудования способен обеспечить подачу свежего атмосферного воздуха в помещение. А это уже некоторый элемент вентиляции.

Установка мульти сплит в коттедже

Установка настенного кондиционера


Прошло восемь месяцев.

Мы приехали на второй этап установки, чтобы завершить начатое когда-то. Девять внутренних блоков с установкой двух внешних заняло по времени - два рабочих дня одной бригады.


Завершение монтажа

Монтаж внешних блоков мульти сплит систем

Шаг №1

Монтаж внешних блоков мульти сплит систем на подставку с подключением к фреоновым трассам.
Внутренний блок мульти сплит системы

Шаг №2

Внутренний блок мульти сплит системы Mitsubishi Heavy. Выполнено подключение к коммуникациям, дренаж пролит.

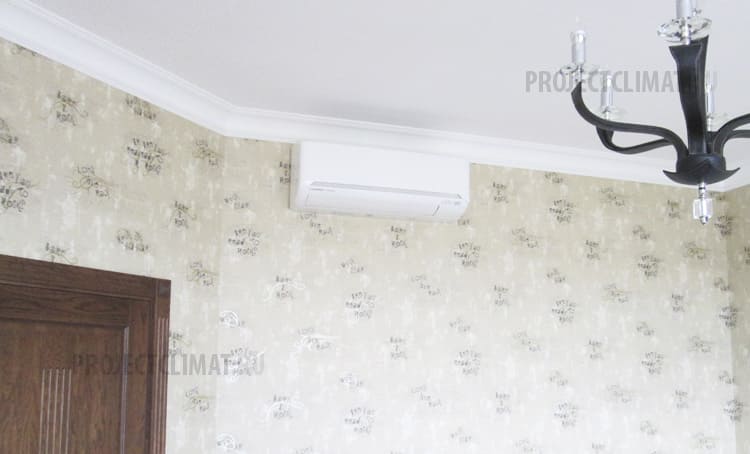

Кондиционер в интерьере

Шаг №3

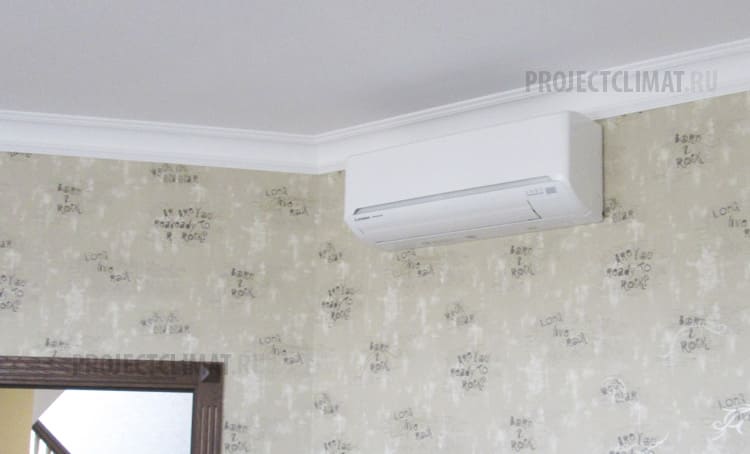

Кондиционер в интерьере загородного дома: красиво, лаконично, незаметно. Владелец вспомнит о нём только кода потребуется включить
Второй блок мульти сплит системы

Шаг №4

Второй блок мульти сплит системы. И таких - девять. В разных комнатах.

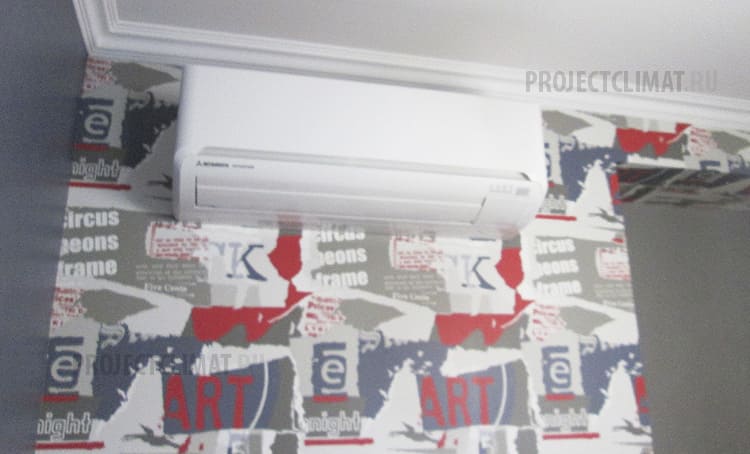

Кондиционер в интерьере комнаты

Шаг №5

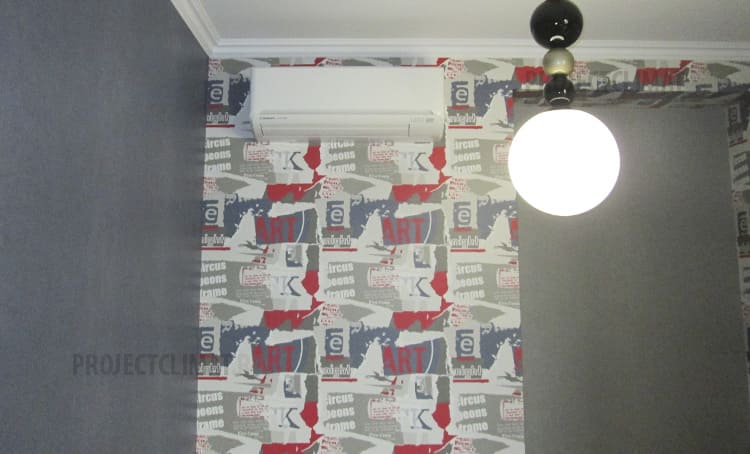

Кондиционер в интерьере комнаты. Согласитесь, только дополняет интерьер.

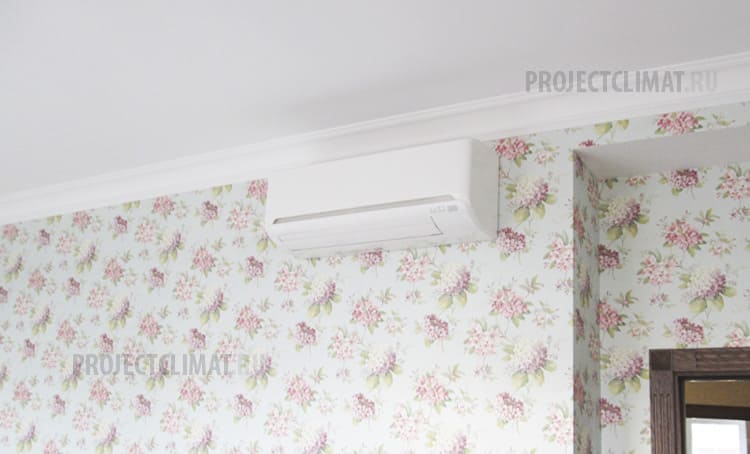

Очередной кондиционер

Шаг №6

Очередной кондиционер. Ни кабеля, ни короба, ни сантиметра коммуникаций - всё скрыто в штробах, зашито под потолком. Только лучше иметь фотографии с первого этапа, чтобы ненароком не пробить трассу при сверлении стены для установки телевизора или руководствуясь желаниями повесить картину или полку.

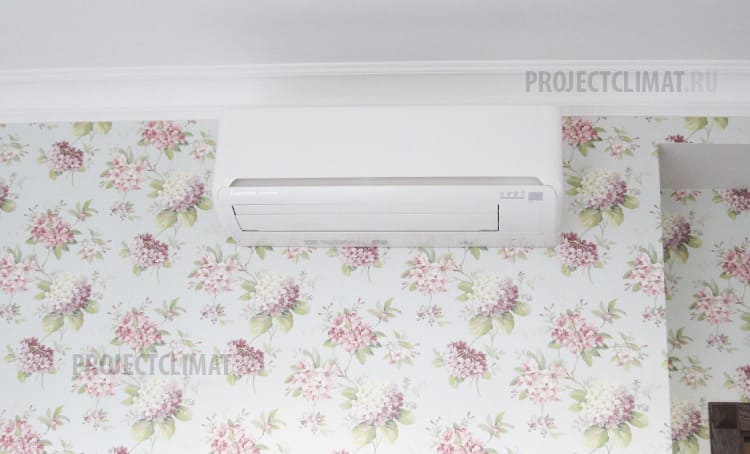

Внутренний блок SRK-25ZJ-S

Шаг №7

Внутренний блок SRK-25ZJ-S в интерьере очередной комнаты частного дома. Таких блоков ещё шесть: все выглядят достойно! Достойный выбор оборудования, достойный выбор монтирующей организации.

Поздравляем нашего клиента, крайне вежливого и учтивого, что приятно. Кстати, всё это время уже оплаченные на 100% клиентом блоки (и внешние, и внутренние) хранились на нашем складе: за доверие - отдельное спасибо!

Закончен ещё один объект - впереди новые! Монтаж мульти сплит систем, канальных кондиционеров, VRF/VRV систем кондиционирования - наш профиль. Мы это любим, мы это умеем!
