Установка фанкойлов канального типа

В одном из элитных жилых комплексов Москвы реализована система центрального кондиционирования на базе системы чиллер-фанкойл: внешний блок размещён на крыше, выполнено заведение труб с подачей теплоносителя (этиленгликоль) в каждую квартиру. Наша задача - создать систему канального кондиционирования квартиры и систему вентиляции.

Канальные фанкойлы мало чем отличаются от канальных кондиционеров и выгодно отличаются тем, что обеспечивают возможность поддержания температуры будучи при этом незаметными благодаря подаче воздуха по каналам с выводом через диффузоры и щелевые решётки.

Небольшая видео зарисовка с объекта по установке системы вентиляции и кондиционирования с применением фанкойлов канального типа.

Пример завершения работ

Монтаж канальной системы


Установка канальных фанкойлов

Фанкойл канального типа

Шаг №1

Так выглядит фанкойл канального типа в оригинале: без всяких адаптеров, изоляции и прочего "навесного оборудования".
Подготовка канального фанкойла к установке

Шаг №2

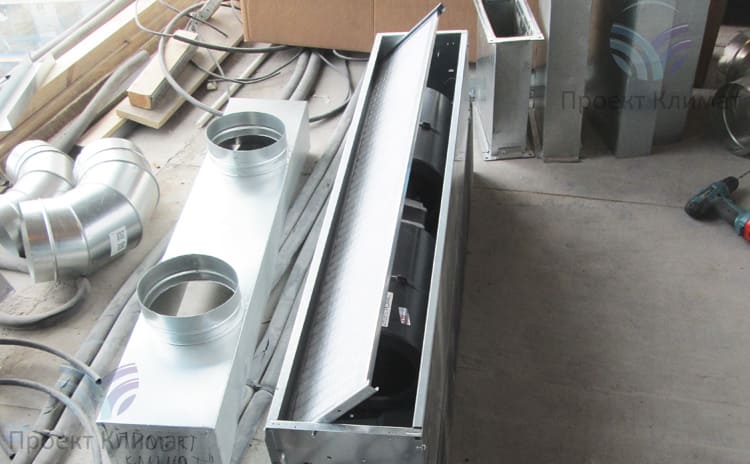

Подготовка канального фанкойла к установке.

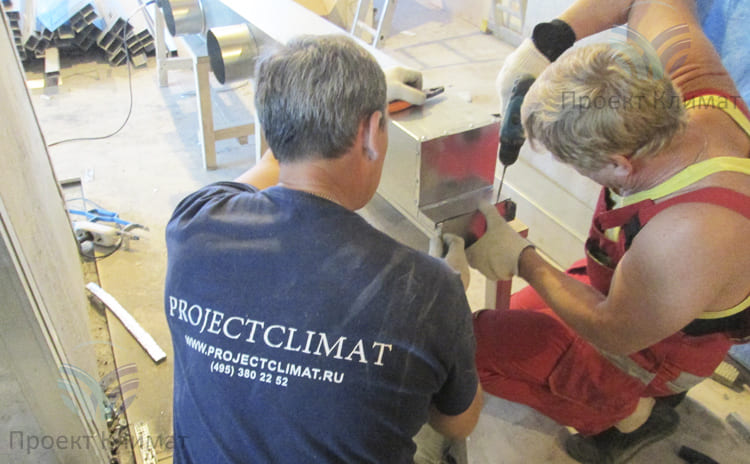

Подготовка фанкойла к монтажу

Шаг №3

Подготовка фанкойла к монтажу
Оборудование окончательно подготовлено к установке

Шаг №4

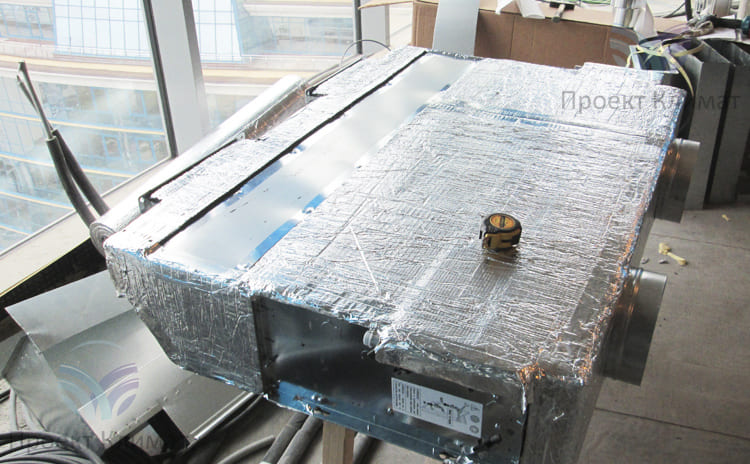

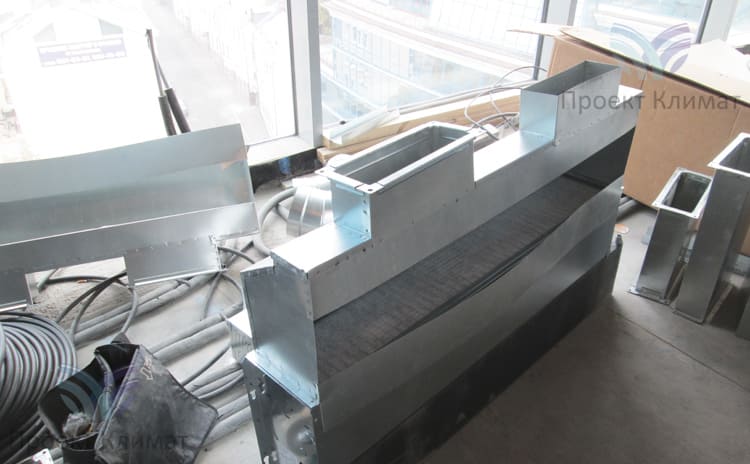

Оборудование окончательно подготовлено к установке. Все клёпанные соединения загерметизированы и выполнена оклейка изоляцией.
Сборка адаптеров

Шаг №5

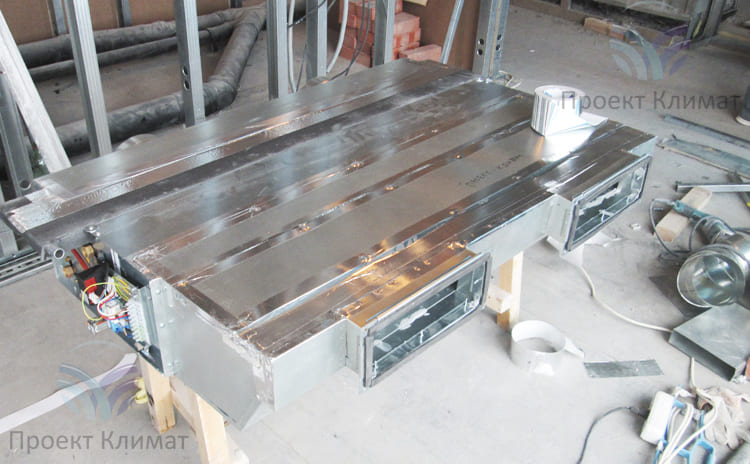

Сборка адаптеров. Окончательная доводка, равно как и оклеивание тепловой изоляцией, проводится уже непосредственно на объекте перед монтажом.
Монтаж воздуховодов системы вентиляции и кондиционирования воздуха

Шаг №6

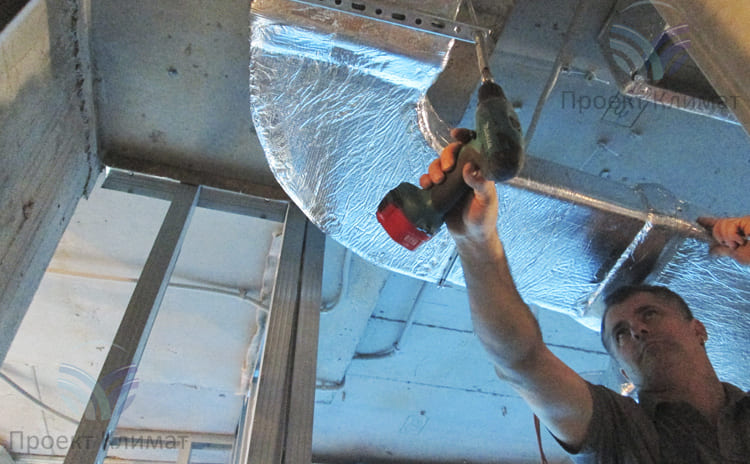

Монтаж воздуховодов системы вентиляции и кондиционирования воздуха.
Жёсткие жестяные воздуховоды

Шаг №7

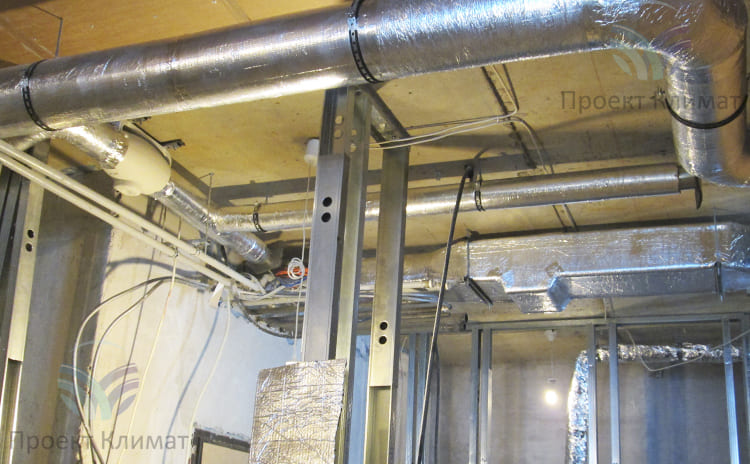

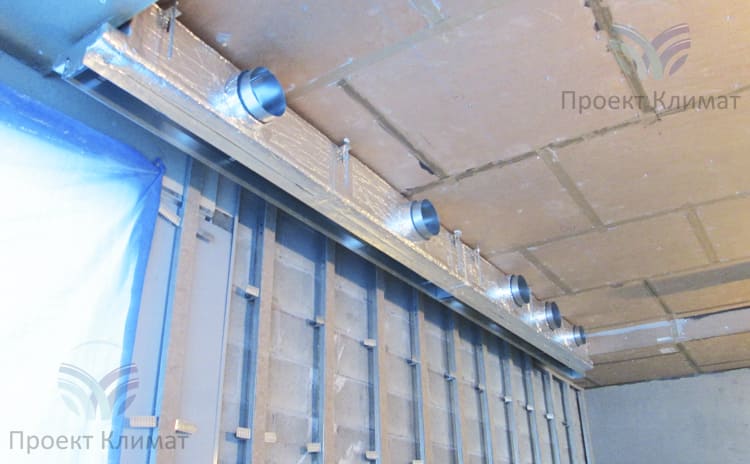

Жёсткие жестяные воздуховоды в изоляции. Применяется дорогостоящий расходный материал K-Flex, вспененный каучук обладает исключительными шумоизоляционными и теплоизоляционными свойствами. Всё должно работать на 5+! К одному фанкойлу через адаптеры подведены два рукава на подачу воздуха и два на раздачу по помещению.
Канальный фанкойл в обвязке и с воздуховодами

Шаг №8

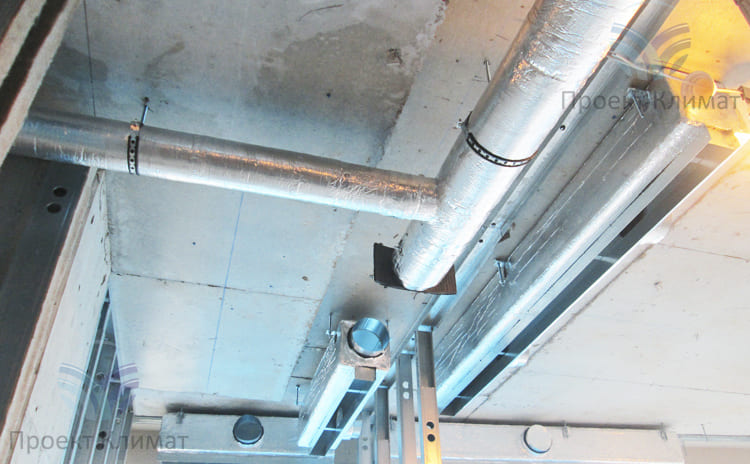

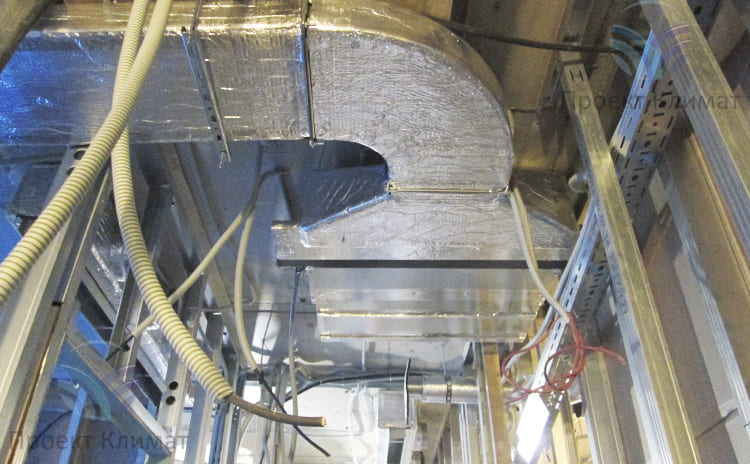

Канальный фанкойл в обвязке и с воздуховодами. Всё будет спрятано под чистовым потолком, после окончания ремонта и монтажа останутся только декоративные решётки и диффузоры.
Канальные фанкойлы

Шаг №9

Канальные фанкойлы
Воздуховоды для канального фанкойла

Шаг №10

Воздуховоды для канального фанкойла
Адаптер канального фанкойла

Шаг №11

Адаптер канального фанкойла
Щелевой диффузор под декоративную решётку

Шаг №12

Щелевой диффузор под декоративную решётку, через которую в дальнейшем будет раздаваться охлаждённый или подогретый воздух.

Первый этап скоро подойдёт к концу и мы снимем бригады с объекта. До вызова со стороны клиента на окончание работ, при которых будет выполнен монтаж декоративных решёток, диффузоров, проведены работы по настройке автоматики и системы управления.

Желаем нашему клиенту (которого, кстати, знает в лицо вся Россия) успешного и скорейшего окончания ремонта и благодарим за оказанное нам доверие!

Окончание истории. Прошёл год

Да. С момента первого контакта с представителем заказчика прошёл год. Длительный процесс совместной выработки ТЗ, составление проекта системы кондиционирования и вентиляции, подбор оборудования, заготовка, комплектация, проведение работ в рамках согласованного графика с учётом этапов ремонта и проведения иных строительных и отделочных работ на объекте.

Теперь всё готово. Можете оценить.

Второй этап. После окончания ремонта в квартире

Монтаж вентиляционной решётки

Шаг №1

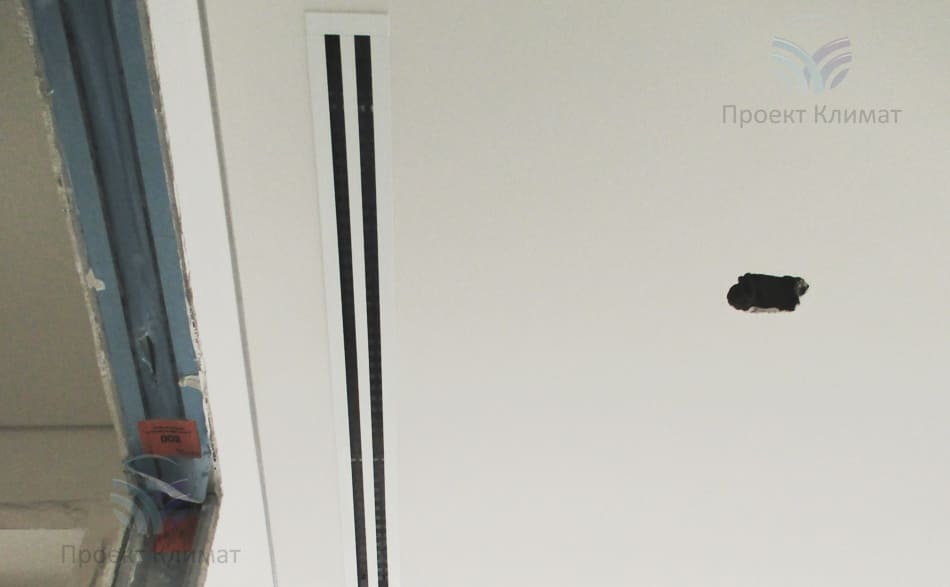

Установка решётки системы кондиционирования после черновой отделки чистового потолка в квартире
Монтаж вентиляционной решётки в квартире заказчика

Шаг №2

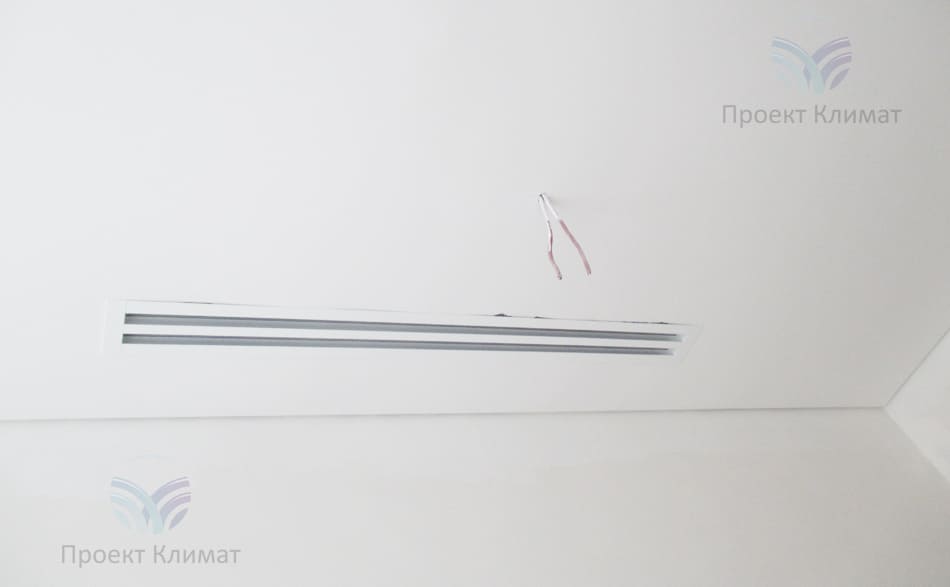

На этой фотографии ремонт ещё не окончен, но мы приступили к монтажу решёток, которые осуществляют раздачу охлаждённого воздуха системы кондиционирования
Решётка для раздачи воздуха в помещении

Шаг №3

Ещё не все отделочные работы выполнены на объекте. Но наши решётки уже стоят, что позволит провести чистовую отделку так, чтобы не видны били зазоры.
Сервисные люки для обслуживания вентиляции

Шаг №4

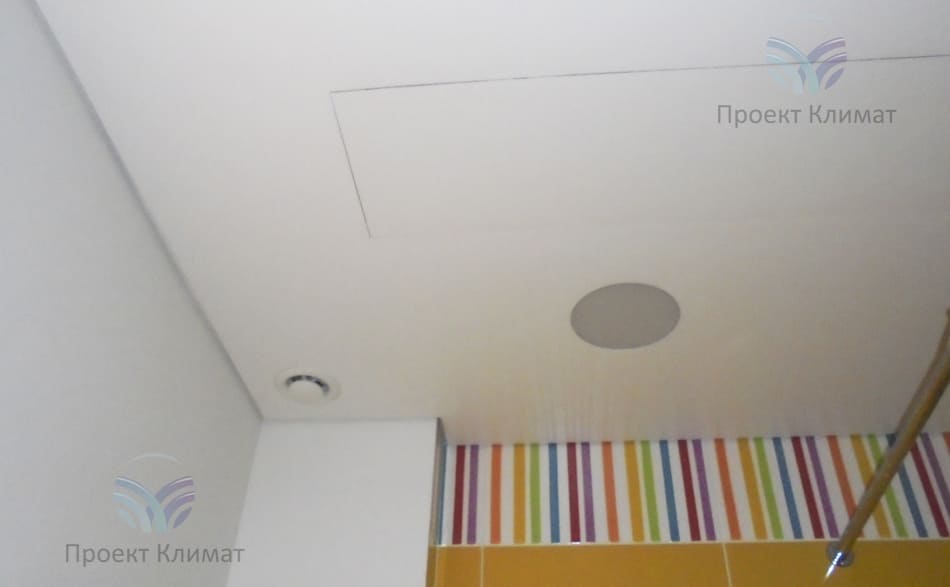

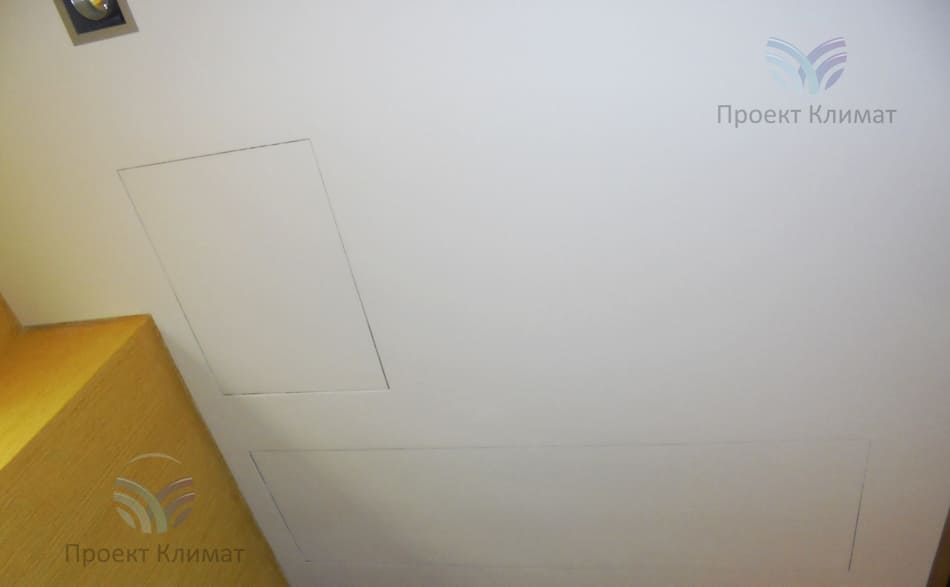

Сервисные люки для обслуживания вентиляции: впоследствии они позволят беспрепятственно проводить сервисное обслуживание системы кондиционирования и вентиляции
Сервисные люки для обслуживания элементов вентиляции

Шаг №5

Все коммуникации фанкойлов и вентиляции - под чистовым потолком
Решётки системы кондиционирования

Шаг №6

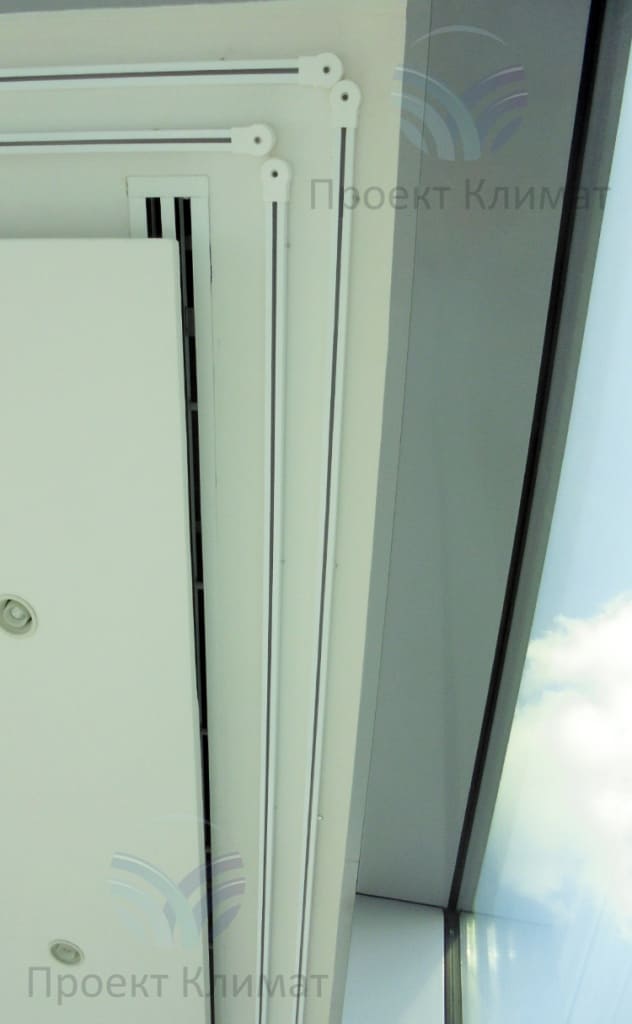

Решётки системы кондиционирования и вентиляции попросту невидны: постарался дизайнер. Они спрятаны за фальш-потолком. Но и сами они подобраны минимального поперечного сечения, что и позволило их скрыть. Выполнены на заказ

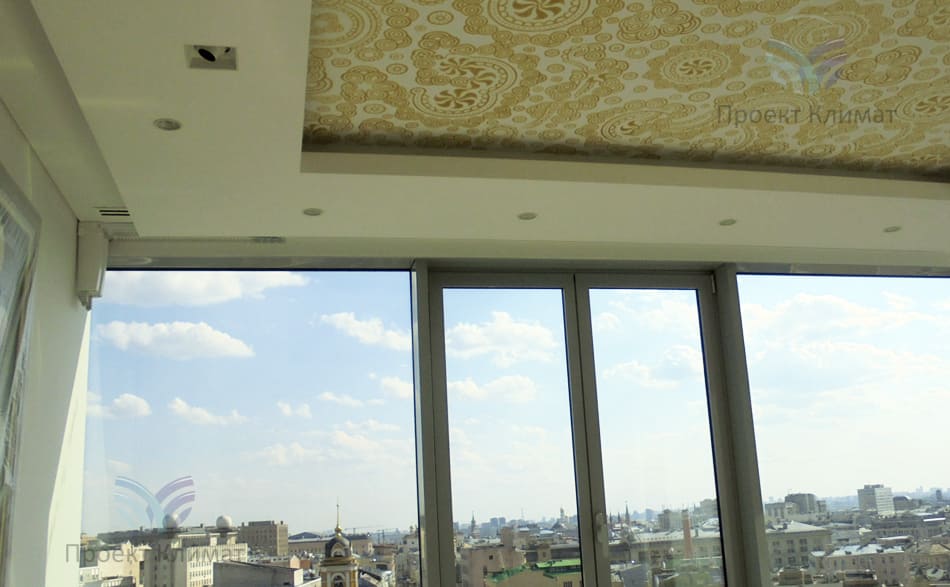

Решётки системы кондиционирования в квартире

Шаг №7

Чистовой ремонт выполнен. Размещение элементов системы вентиляции и кондиционирования подобрано таким образом, чтобы минимизировать влияние на интерьер помещения
Решётки системы кондиционирования в интерьере квартиры

Шаг №8

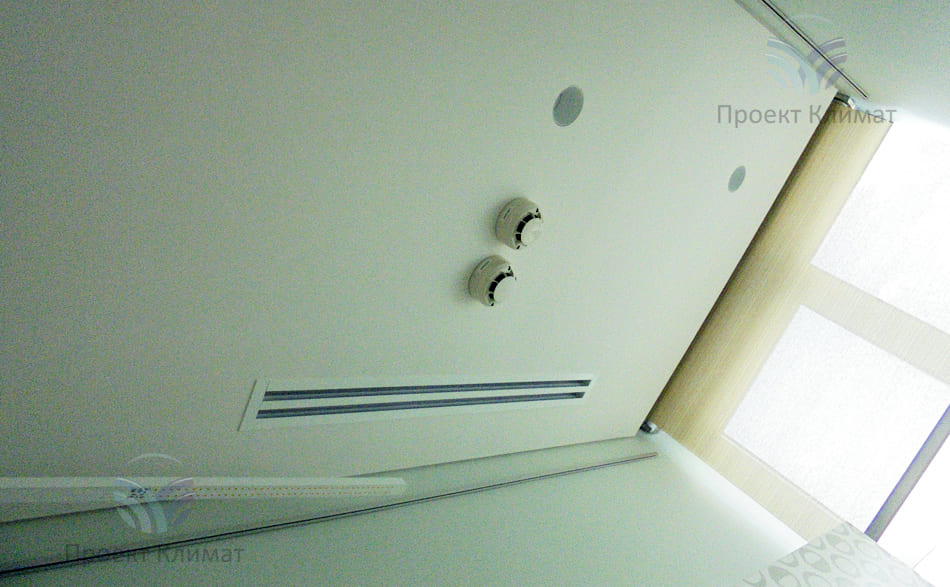

Один из элементов в одной из комнат
Канальное кондиционирование полностью невидимо

Шаг №9

Видите решётки? Нет. А они есть. :)
Решётка для раздачи воздуха системы канального кондиционирования

Шаг №10

Решётка для раздачи воздуха системы канального кондиционирования
Вентиляция и кондиционирование в квартире

Шаг №11

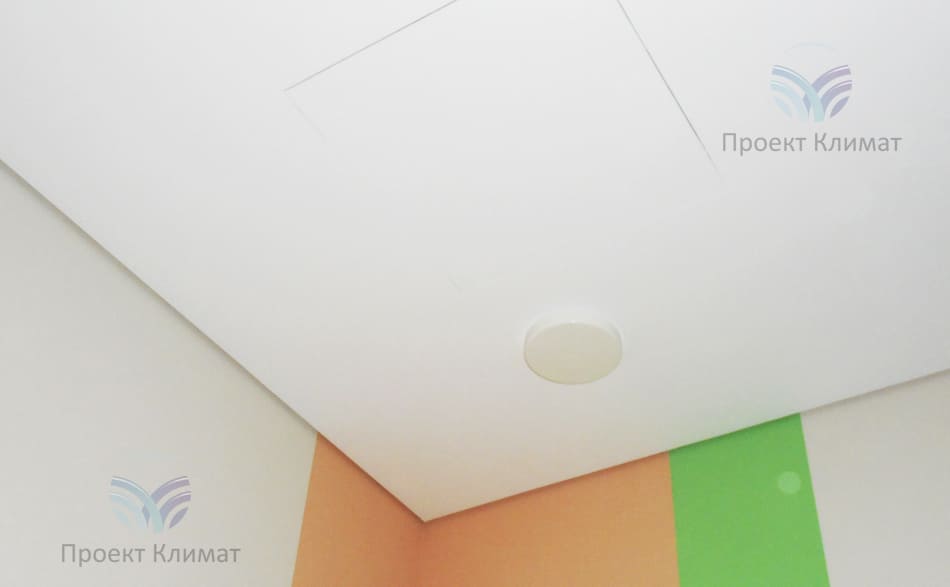

В углу виден диффузор системы вентиляции (отвечает за подачу свежего воздуха); по центру - сервисный люк. На фотографии он виден, но поверьте, в целом в интерьере эти элементы не заметны
Решётка системы вентиляции в квартире

Шаг №12

Лаконично, красиво. И не скажешь, что под потолком проложены сотни метров коммуникаций ради комфорта

Ещё один объект завершён. Впереди множество подобных, надеемся, что и вы останетесь с нами: не зря же вы просмотрели эту страницу до конца! )

Работайте с профессионалами. Поверьте, мы сделаем всё, чтобы вы остались довольны и технической стороной вопроса, и процессом взаимодействия, и уровнем цен, предлагаемых на работы и оборудование.


Завершение работ по монтажу

А вот так выглядит объект после сдачи его заказчику.

Завершение работ по объекту

Декоративные решётки канального кондиционера

Шаг №1

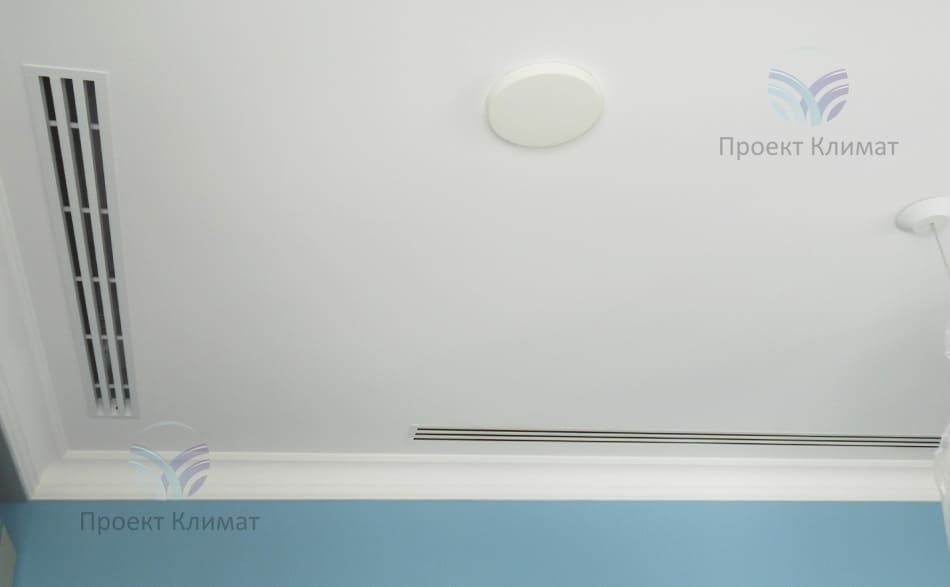

Декоративные решётки канального кондиционера в интерьере комнаты незаметны. На потолке рядом с люстрой - потолочный диффузор системы вентиляции
Канальное кондиционирование загородного дома

Шаг №2

Канальное кондиционирование загородного дома в живую: лаконично, красиво
Система канального кондиционирования и вентиляции

Шаг №3

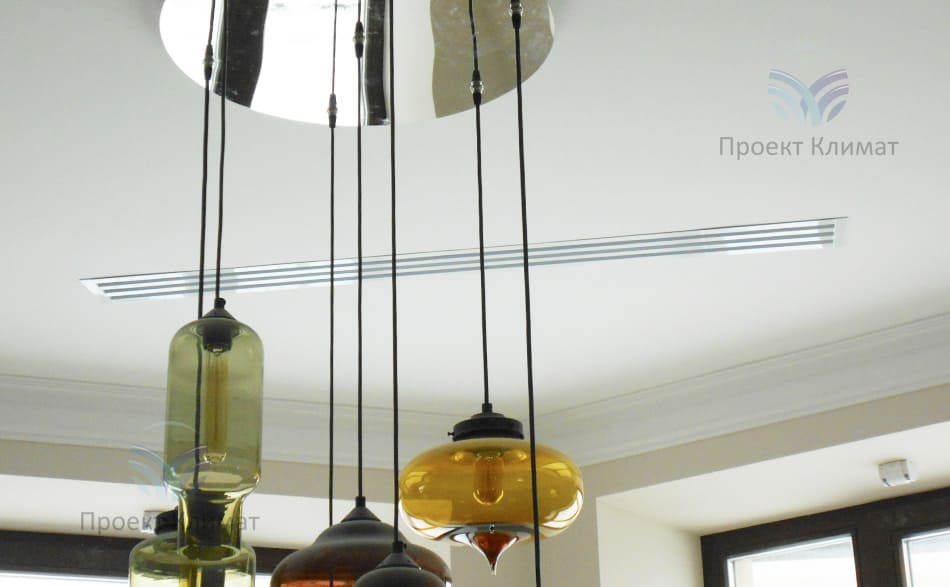

Система канального кондиционирования и вентиляции: видны только декоративные элементы
Вентиляция и кондиционирование коттеджа

Шаг №4

Вентиляция и кондиционирование коттеджа на стадии завершения выглядит именно так

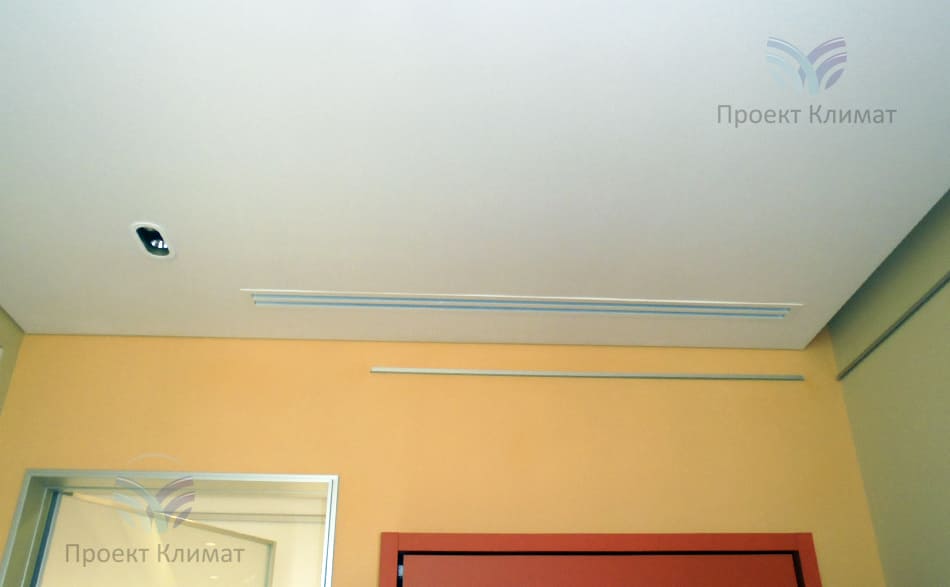

Щелевая решётка канального кондиционера практически незаметна

Шаг №5

Щелевая решётка канального кондиционера практически незаметна в интерьере
Диффузор вентиляции и решётка канального кондиционера

Шаг №6

Диффузор вентиляции и решётка канального кондиционера
