Daikin FTXM - монтаж при готовом ремонте

Монтаж инверторной сплит-системы в один этап

Редко когда удаётся обойтись без прокладки фреонового контура в коробе внутри помещения при уже выполненном ремонте. Как правило, внутренний блок располагается на смежной к внешней стене и от 20 до 60 см. коммуникаций остаются видимыми (до вхождения в отверстие и вывода на фасад здания).

Сделать коммуникации абсолютно невидимыми можно только при монтаже кондиционера на стадии ремонта в квартире. Но в данном случае работы делятся на этапы: на первом - черновые с бурением, прокладкой трассы, отведением конденсата. Ждём окончания ремонта. На втором - установка внутреннего блока, вакуумирование, запуск.

Либо, как в данном примере, при расположении блоков на одной стене. Трасса сразу выходит к внешнему блоку без прокладки внутри помещения.

Монтаж сплит-системы при готовом ремонте в квартире

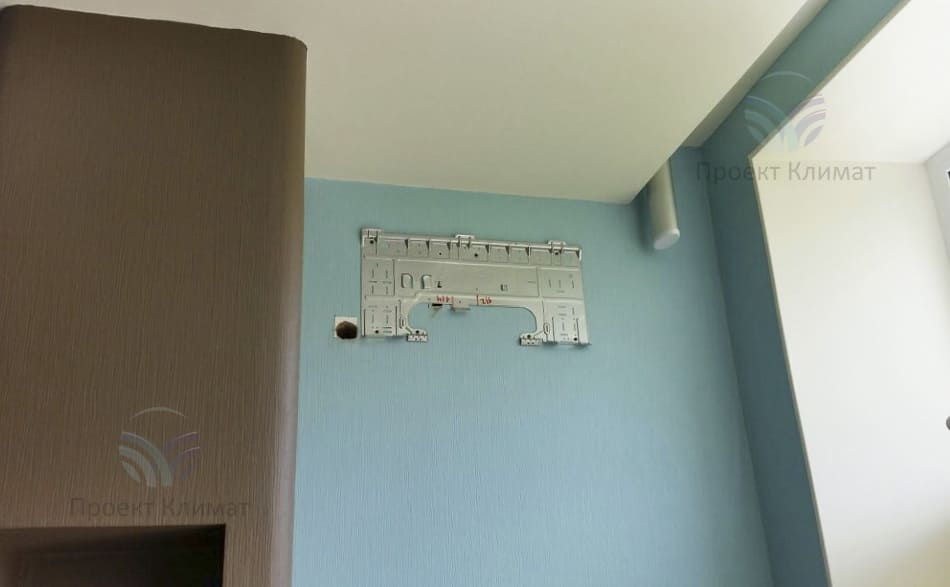

Пробивка отверстия под трассу кондиционера

Шаг №1

Пробивка отверстия под трассу кондиционера. Выполняли аккуратно: ремонт всё же сделан. Вывесили монтажную пластину

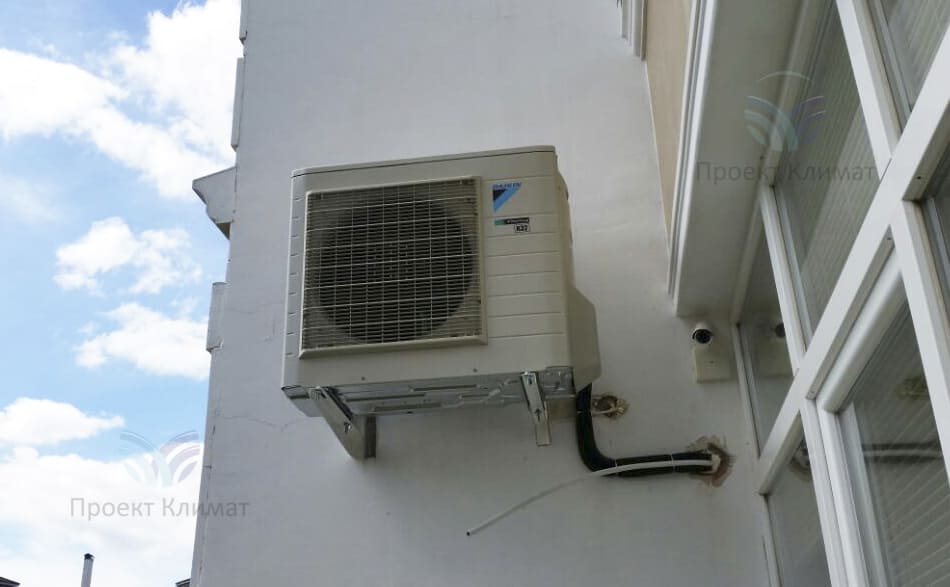

Внешний блок RXM

Шаг №2

Внешний блок RXM - за стеной: сендвич. Редкий случай, данный монтаж выполнить просто

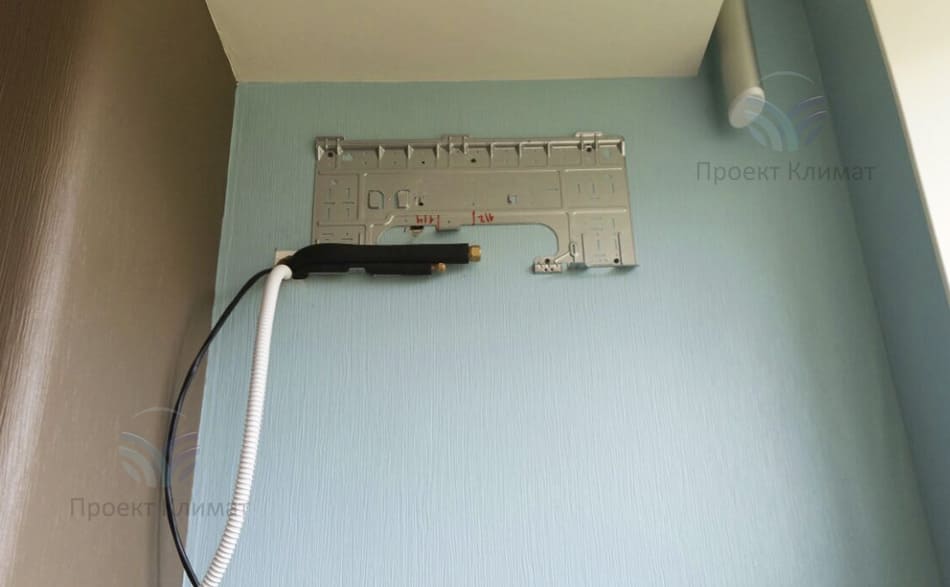

Проложена фреоновая трасса

Шаг №3

Проложена фреоновая трасса между внутренним и внешний блоком, укорочена и подготовлена под подключение

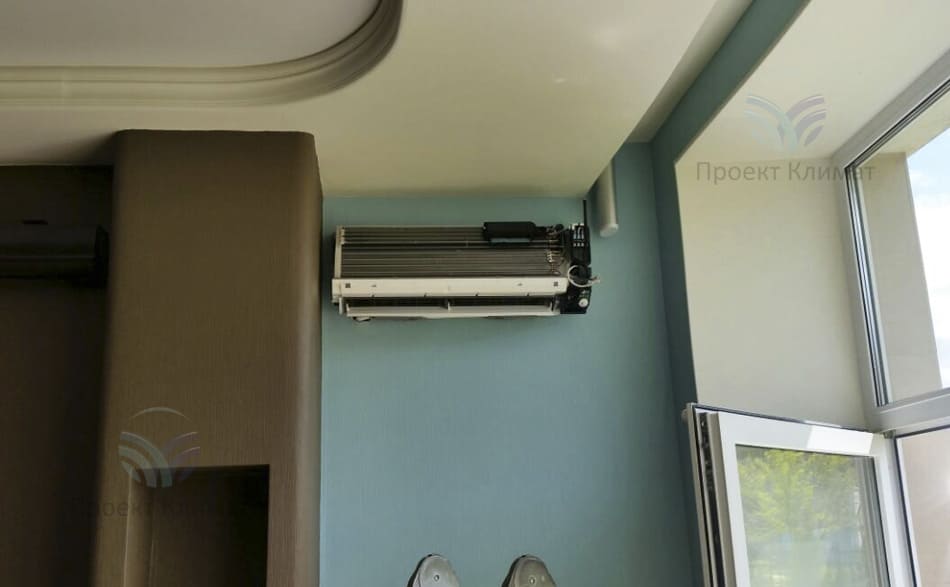

Монтаж FTXM

Шаг №4

Перед установкой внутренний блок частично разбирают: так дольше, но легче. Подсоединена фреоновая магистраль, на очереди - дренаж и кабель питания и управления

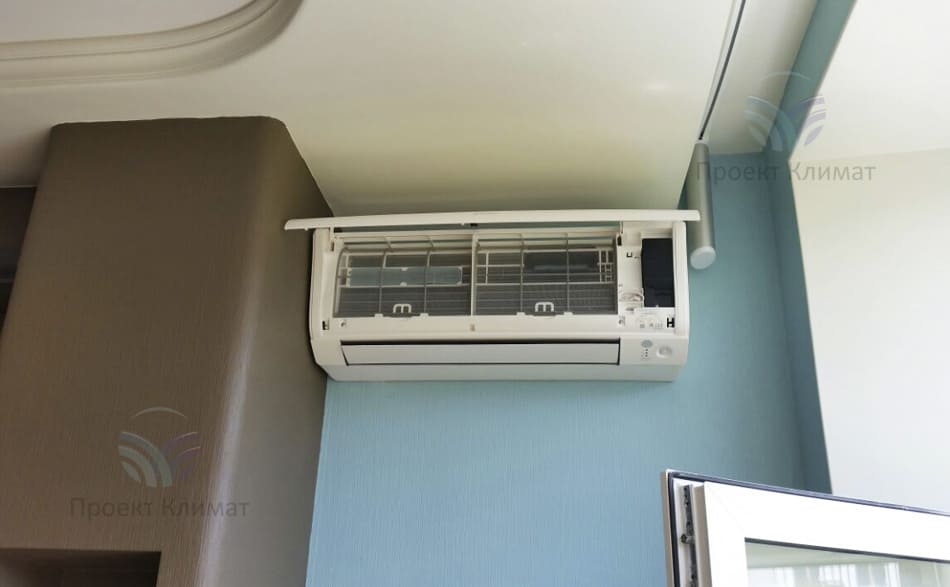

Завершение монтажа FTXM

Шаг №5

Всё готово к завершению монтажа. Трасса на этом этапе вакумируется, проверяется герметичность. Далее - открываются краны и запускается в систему фреон
Собираем кондиционер

Шаг №6

Собираем кондиционер: монтируем кожух и панель, ставим на место фильтра
Тестовый запуск сплит-системы

Шаг №7

Тестовый запуск сплит-системы: бригада выводит её на все доступные режимы работы
Кондиционер в интерьере

Шаг №8

Красивый интерьер, красивый кондиционер, технично выполненный монтаж - всё складывается!

Серия Daikin FTXM - это следующий шаг в развитии систем кондиционирования, используют инновационный фреон, R32, собственная разработка Daikin. Кондиционер инверторного типа, с широким набором функций управления и повышенной эффективностью работы.


Москва, квартира

57 м2
