Вентиляция и канальное кондиционирование трёхкомнатной квартиры

Наиболее часто встречающийся тип объекта:

• вентиляция дополнена системой очистки воздуха и отвечает за качество этого самого воздуха: чистоту и содержание кислорода, влажность
• кондиционирование обеспечивает контроль температуры и далеко не только на охлаждение: весьма эффективен и обогрев в межсезонье и даже при отрицательных температурах за бортом

Сводный план систем вентиляции, кондиционирования и увлажнения

Раздел проекта с привязками канальных кондиционеров

План создания приточной вентиляции в городской квартире

Привязки размещения к плану сервисных люков для обслуживания систем

Это объясняется удобством объединения этих систем: и та, и та требуют пространства для прокладки воздуховодов. Более того, в данном случае, как и во многих других, эти системы объединены! Воздуховод приточно-вытяжной установки заведён в адаптер канального кондиционера. Т.е. данная схема подразумевает подачу кондиционером свежего воздуха. Уже очищенного и подогретого или охлаждённого.

Заказчик сделал абсолютно правильный выбор, остановившись на японском кондиционере Mitsubishi серии SEZ-M. Серия инверторных канальных кондиционеров Mitsubishi используется в 80% объектов благодаря своей бесшумности и малой высоте. За эти два параметра заказчики при выборе канального кондиционера для квартиры и выбирают данную серию!

В качестве сердца вентиляции - приточно-вытяжную вентиляционную установку Komfovent (Комфовент) серии Domekt. И это исключительно верное решение: сэкономил на производителе (российская марка, но очень и очень достойно себя показывает уже не на одном десятке наших объектов), зато взял на сэкономленное систему с рекуперацией тепла!

Сбоку в кондиционер заведён воздуховод системы вентиляции

Результат монтажа канальных кондиционеров и вентиляции в квартире

Канальный кондиционер. Справа - адаптер под диффузор вентиляции

Канальное кондиционирование квартиры после сдачи объекта заказчику

Монтаж инженерных коммуникаций

Шаг №1

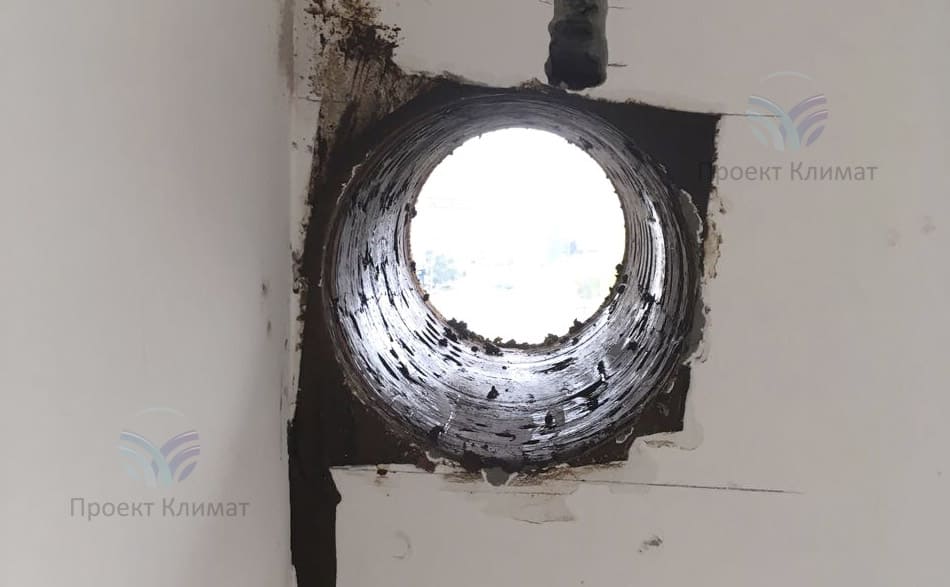

Алмазное бурение стены профессиональной бурильной машиной для сохранении жёсткости стен согласно нормативам. Отверстие под воздуховод для подачи свежего воздуха с улицы

Шаг №2

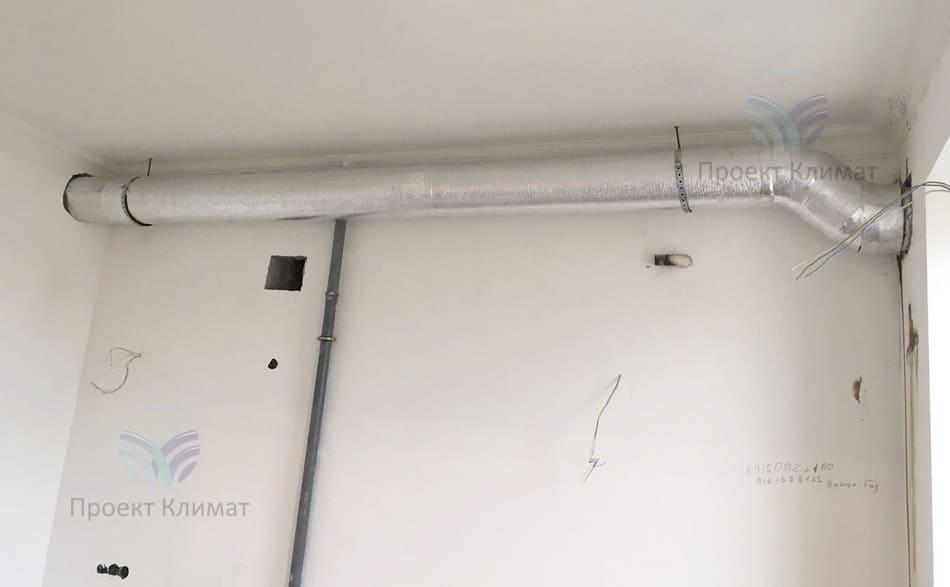

Воздуховод системы приточной вентиляции квартиры. Уже в теплоизоляции. Снижение высоты потолка позволило применить круглое сечение, прямоугольное выходит дороже, т.к. сложнее в изготовлении

Шаг №3

Адаптер под решётку для забора воздуха в подготовленном проёме

Шаг №4

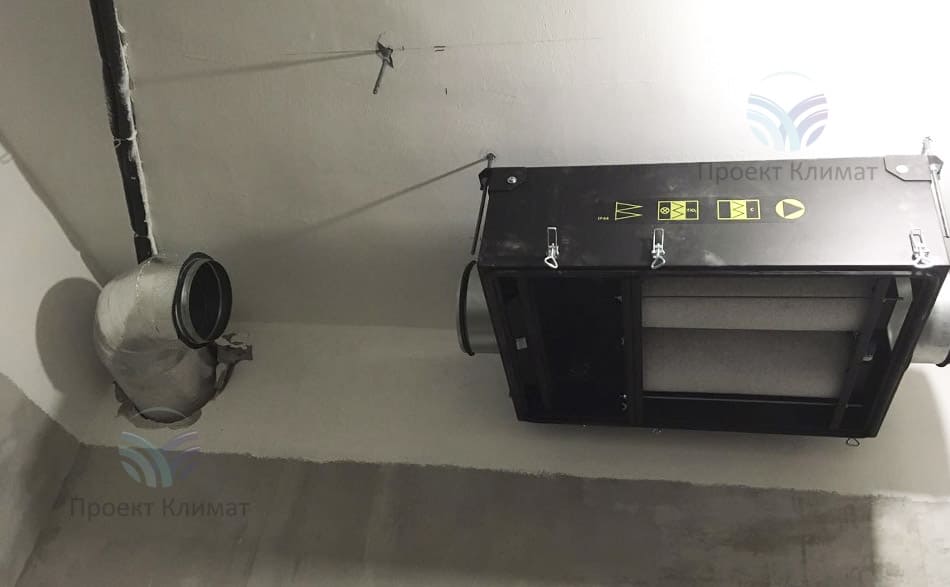

Воздуховод заведён в соседнее помещение, смонтирован канальный фильтр с ультрафиолетовой очисткой воздуха

Шаг №5

Далее - монтируется глушитель шума системы вентиляции с адаптером. Подключается фильтр к системе воздуховодов

Шаг №6

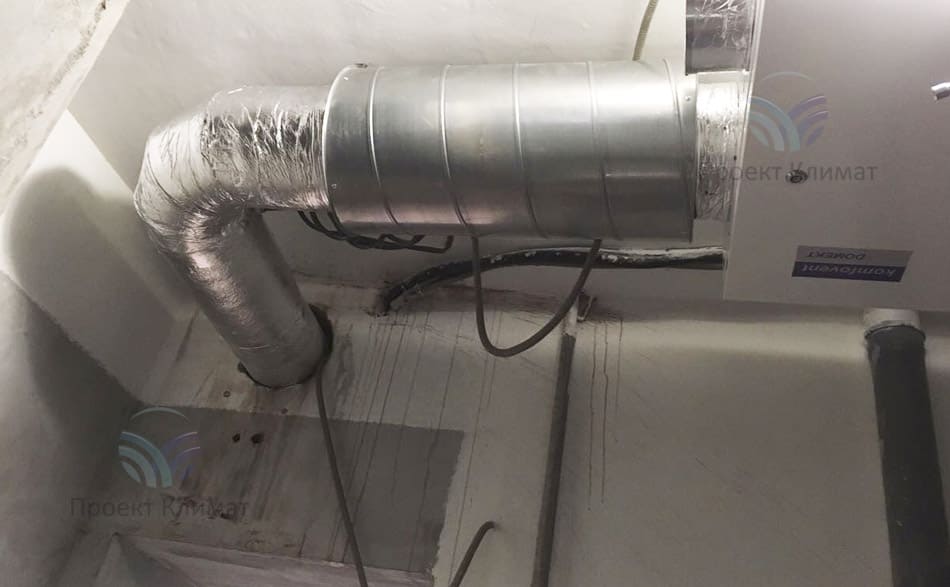

Подключение приточно-вытяжной установки в систему вентиляции квартиры. Бурим ещё одно отверстие под воздуховод для перехода в соседнее помещение

Шаг №7

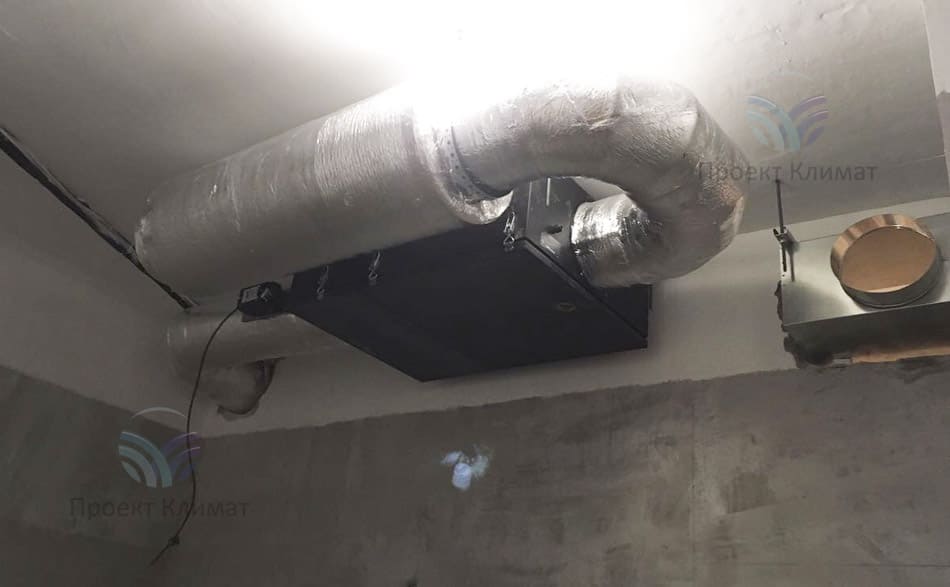

Приточно-вытяжная установка Komfovent серии Domekt. Пришлось ужаться как только можно было: задача была разместить коммуникации в коридоре

Шаг №8

Монтаж канального кондиционера начинается с установки внешнего блока и прокладки фреоновой трассы. На фотографии - уже следующий этап: внутренний блок системы канального кондиционирования

Шаг №9

Воздуховоды канального кондиционера выходят из пленума (адаптера). Каждый из воздуховодов оклеен тепловой изоляцией и заводится в разные комнаты

Шаг №10

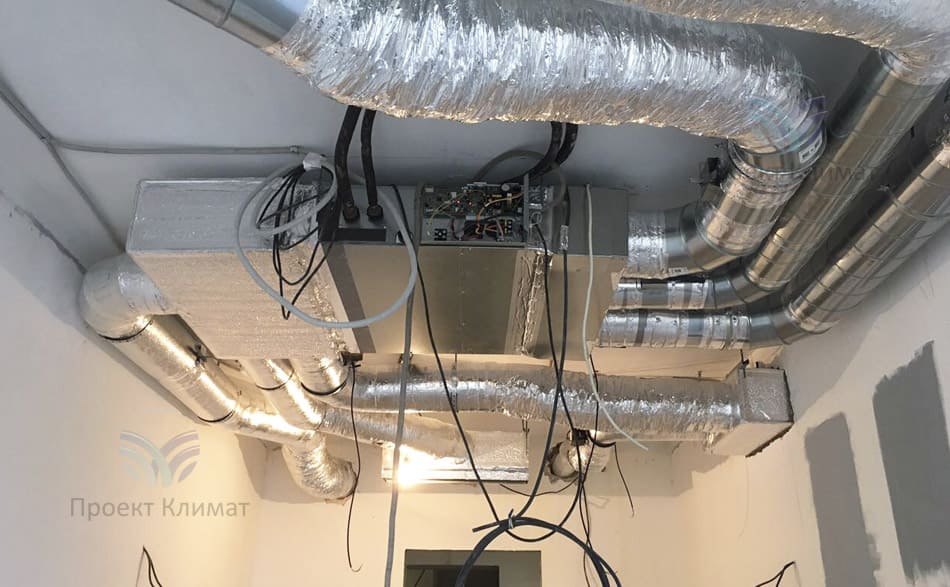

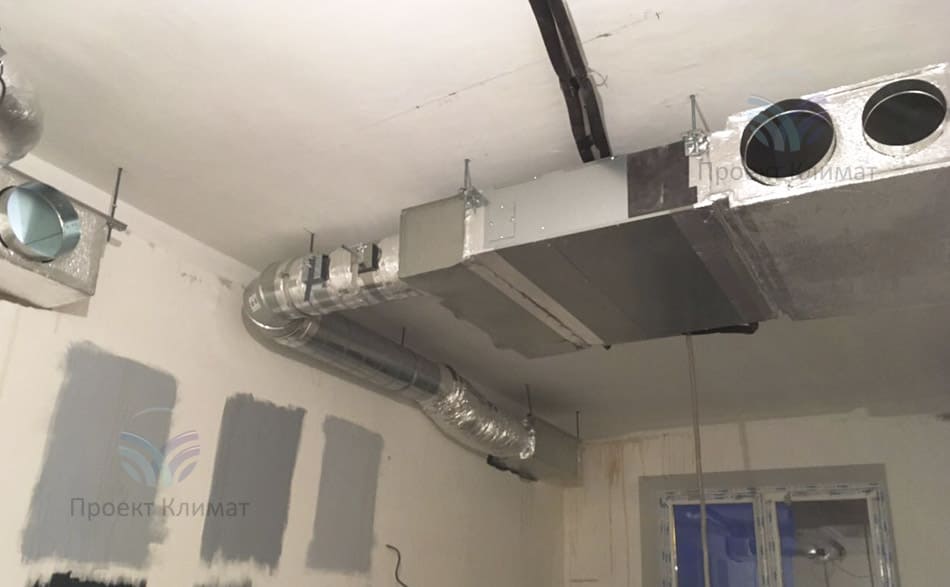

Система канального кондиционирования воздуха в сборе. Собственно, сам канальный кондиционер с адаптерами на забор и раздачу воздуха и системой воздуховодов

Шаг №11

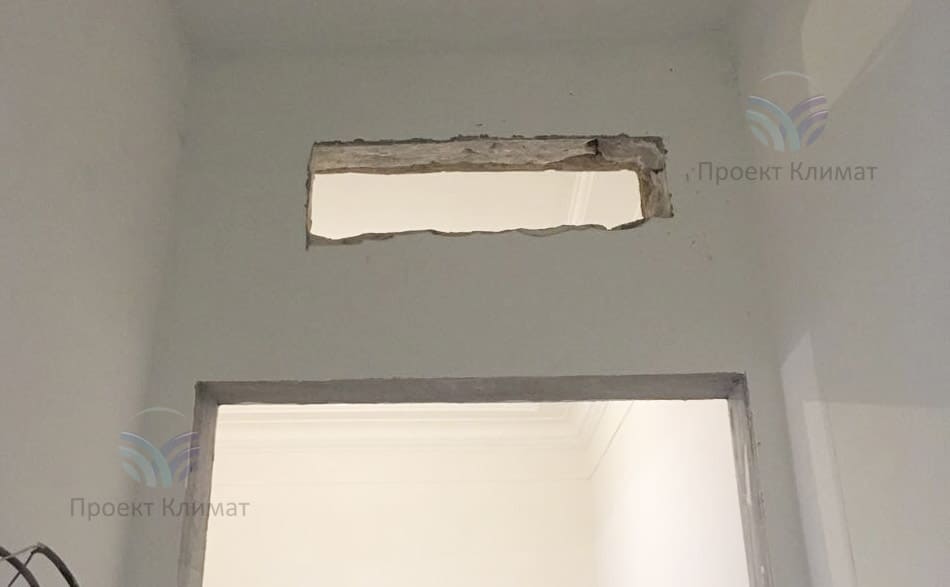

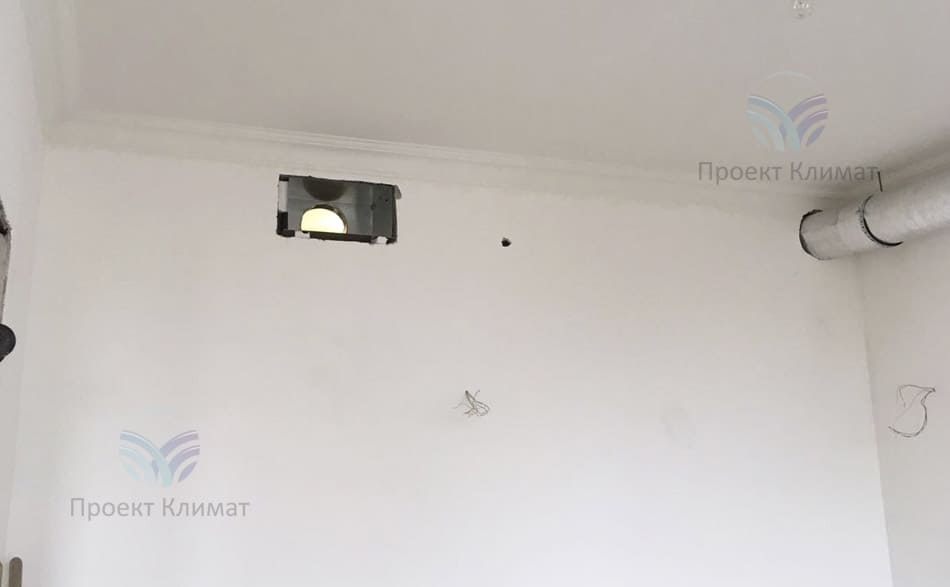

Отверстие под адаптер для решётки, через которую будет осуществляться раздача свежего и охлаждённого воздуха

Шаг №12

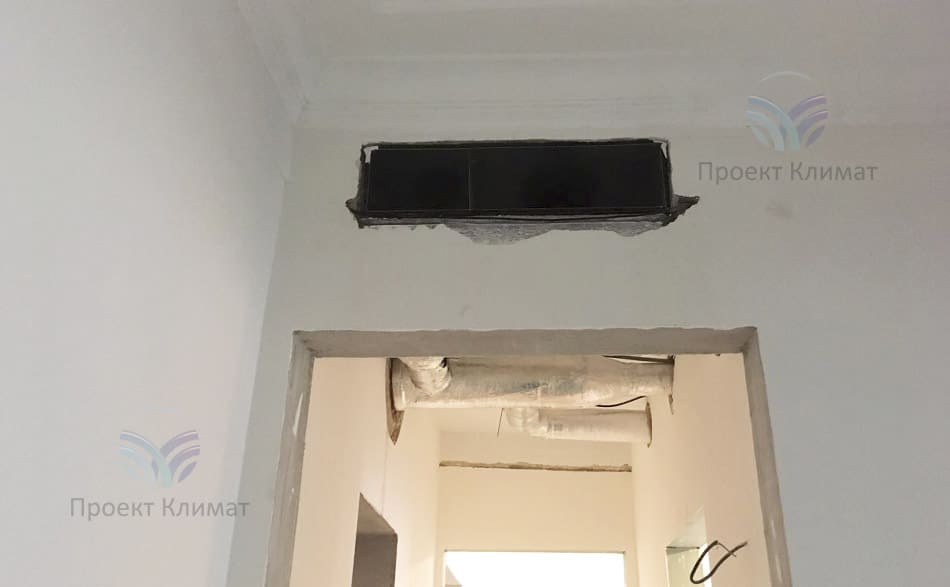

Адаптер для решётки системы канального кондиционирования и вентиляции воздуха. После окончания ремонта здесь появится декоративная решётка

Шаг №13

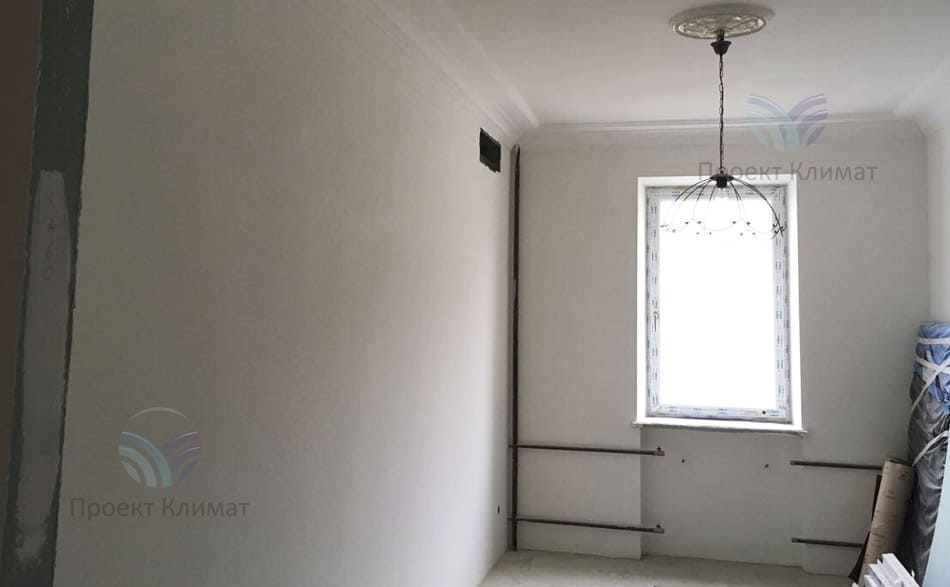

Адаптер для решётки системы вентиляции и кондиционирования размещён в одной из комнат

Шаг №14

Нехитрая система автоматики вентиляции и кондиционирования квартиры. Клапана с электроприводом. Пуск-наладка также включена в стоимость монтажа и будет выполнена на завершающей стадии после завершения ремонта на объекте

Всё. Пока что - всё. Система опрессована, подачей сигналов проверена работоспособность системы автоматики - ничего не мешает без боязни приступить к чистовой отделке квартиры. Всё должно заработать корректно, когда мы приедем для завершения однажды начатой нами работы.

Заказчику - лёгкого и быстрого ремонта! Ждём звонка!
