Пример объекта с установкой кассетных кондиционеров

Кассетные кондиционеры чаще монтируют в коммерческих, торговых помещениях, ведь они позволяют подать поток воздуха сразу в четыре направления, обладают повышенной мощностью, а наличие чернового потолка гарантирует практически скрытый монтаж, при котором видной остаётся только декоративная панель внутреннего блока. Идеальный вариант в качестве кондиционера для офиса, хотя более продвинутые по функциям серии ставят и в загородных домах и коттеджах. Но опять же: нужно под потолком свободное для монтажа пространство!

В данном примере представлено отделение банка, в котором смонтированы кассетные кондиционеры. Система мультизонального кондиционирования оказалась для заказчика дорогой (в период кризиса). Было отдано предпочтение варианту с установкой независимых сплит-систем различного типа и мощности, подходящих под каждое конкретное помещение.

Монтаж кондиционеров в отделении банка

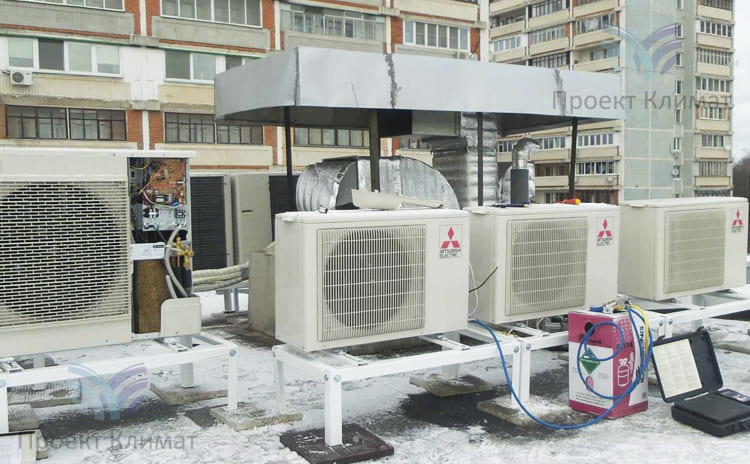

Внешние блоки Mitsubishi Electric

Шаг №1

Внешние блоки Mitsubishi Electric. Установлены на крыше. Все блоки на подставках. На фотографии момент проведения вакуумирования трасс.

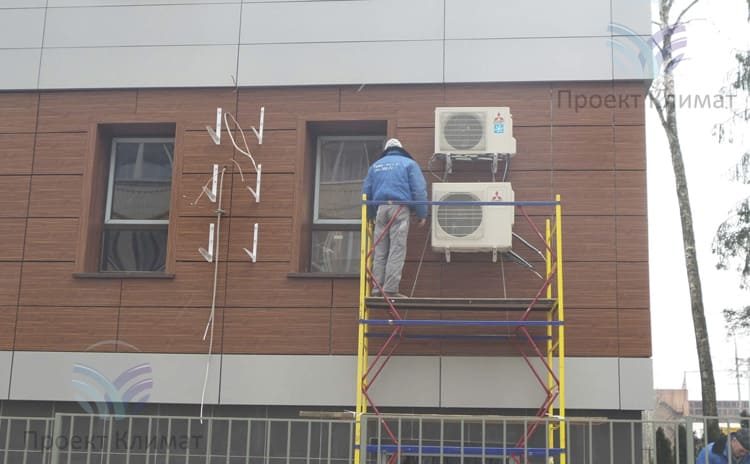

Внешние блоки кондиционеров

Шаг №2

Внешние блоки кондиционеров установлены как на фасаде здания, так и на крыше. На место монтажа оказывал влияние только технический фактор: возможность компрессора прокачать заданную длину коммуникаций.

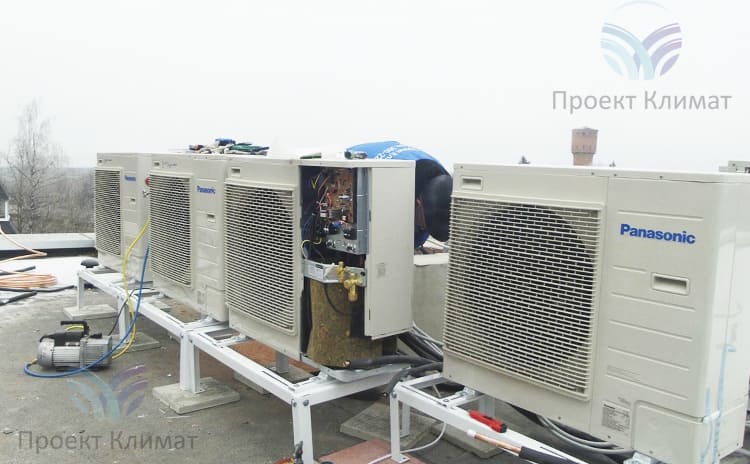

Внешние блоки сплит-систем Panasonic

Шаг №3

Внешние блоки сплит-систем Panasonic. Трассы от них пройдут через вентиляционную шахту.

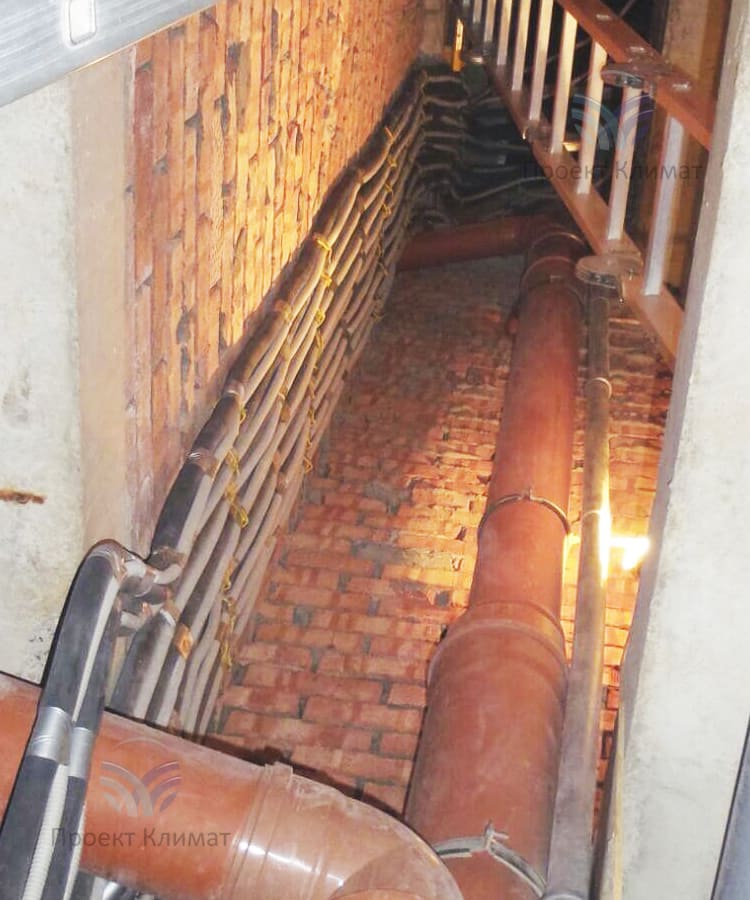

Трассы сплит-систем проложены по вентиляционной шахте

Шаг №4

Трассы сплит-систем проложены по вентиляционной шахте. В данном случае это и кратчайшее расстояние, и вариант наиболее выгодный, т.к. нет необходимости в проведении дополнительных работ, таких как штробление стен и разбор подвесного потолка.

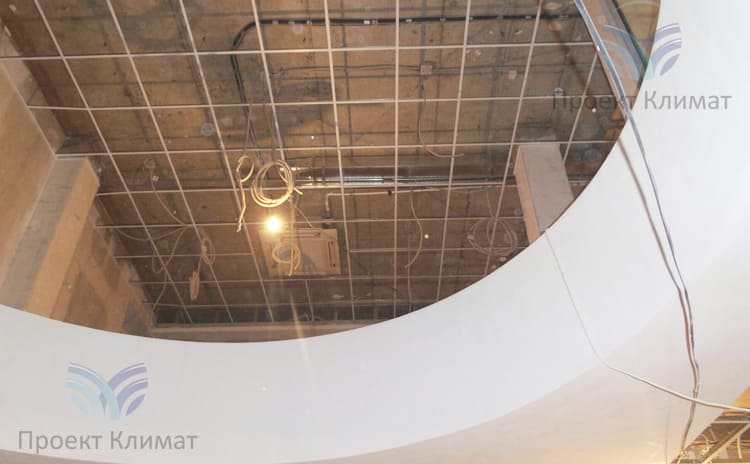

Кассетный кондиционер смонтирован под потолок

Шаг №5

Кассетный кондиционер смонтирован под потолок. К внутреннему блоку подведён фреоновый контур и выполнено отведение конденсата полипропиленовой трубой с проведением работ по пайке соединений и стыков.

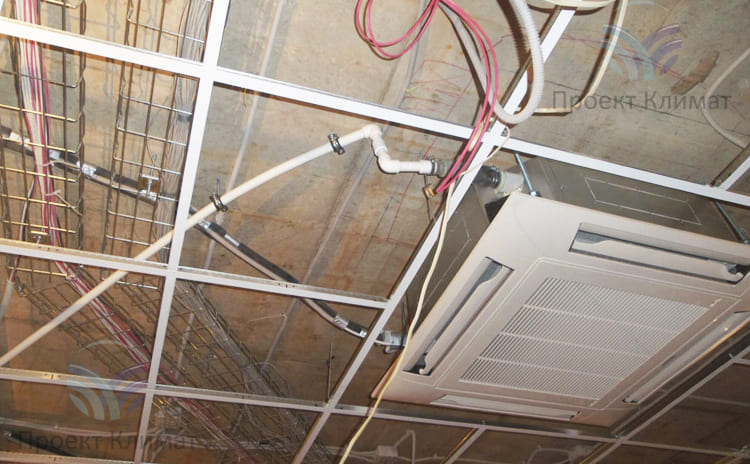

Внутренний блок кассетного кондиционера

Шаг №6

Внутренний блок кассетного кондиционера закреплён под потолком и уже зашит несущими чистовой потолок конструкциями.
Отведение конденсата от кассетного кондиционера

Шаг №7

Отведение конденсата от кассетного кондиционера возможно с небольшим подъёмом самого дренажа за счёт наличия встроенной во внутренний блок помпы, обеспечивающей принудительный отвод воды с подъёмом на уровень от 400 до 700 мм. (в зависимости от модели кондиционера).
Очередной кассетный кондиционер с коммуникациями

Шаг №8

Очередной кассетный кондиционер с коммуникациями, подведёнными к нему.

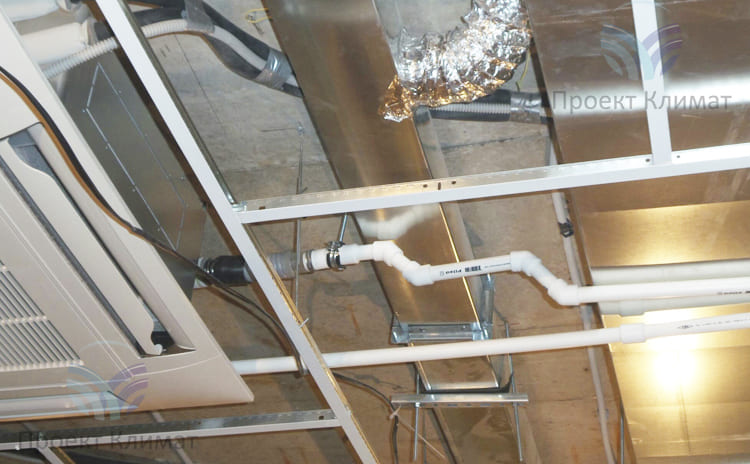

Обход препятствия системой дренажа

Шаг №9

Не всегда все трассы прокладываются просто, по прямой. В данном случае на пути полипропиленовой трубы попалась металлоконструкция, которую обходили, создавая трубопровод с двумя изгибами.

Далеко не самый большой объект, хоть и смонтировано достаточно мощных 15 блоков. И далеко не самый сложный: да, большой по объёму работ, но без инженерных изысков. Выполнить в сжатые сроки позволил ещё тот факт, что заказчик обратился на этапе проведения ремонта на объекте, что дало определённую свободу по прокладке коммуникаций и упростило работу нашим монтажным бригадам.

Проект Климат способен реализовать куда более амбициозные проекты. Более того, мы готовы и создать проект кондиционирования: действующее СРО на проектирование и СРО на строительные работы, в т.ч. на уникальных и особо сложных объектах позволяет это делать. И делаем мы это качественно, ведь 97% разработанных проектов успешно внедрены нами же, что является дополнительной гарантией того, что заложенные на этапе проектирования решения - рабочие и технически грамотные.


Москва, отделение банка

1200 м2
