Система вентиляции и кондиционирования в квартире

На данном объекте в качестве системы вентиляции для квартиры выбрана приточно-вытяжная установка завода Вентмашин ПВУ-350. Данное оборудование отвечает за подачу, очистку и подогрев (в межсезонье) воздуха с улицы в квартиру для создания комфортных условий и поддержания должного микроклимата в помещениях. Основу системы кондиционирования составляет канальный кондиционер Mitsubishi Electric SEZ-KD35VA/SUZ-KA35VA. Данный кондиционер относится к инверторным сплит-системам нового поколения: надёжным, эффективным и крайне экономичным. Посредством воздуховодов от внутреннего блока осуществляется раздача через декоративные решётки охлаждённого или обогретого (в межсезонье) воздуха по всем помещениям, куда проложены воздуховоды.

Первый этап монтажа приточной установки и канального кондиционера

Установка оборудования с альпинистом

Шаг №1

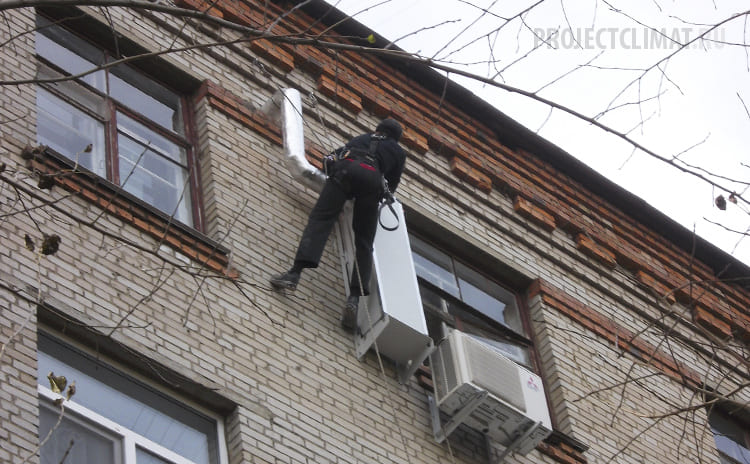

Монтаж внешнего блока канального кондиционера Mitsubishi Electric и приточно-вытяжной установки ПВУ-350 выполняется с привлечением промышленного альпиниста, который вывешивается с крыши. При себе альпинист имеет свидетельство промышленного альпиниста и письмо с гарантией о безопасности проведения работ для свободного выхода на крышу жилого здания.
Приточно-вытяжная установка ПВУ-350

Шаг №2

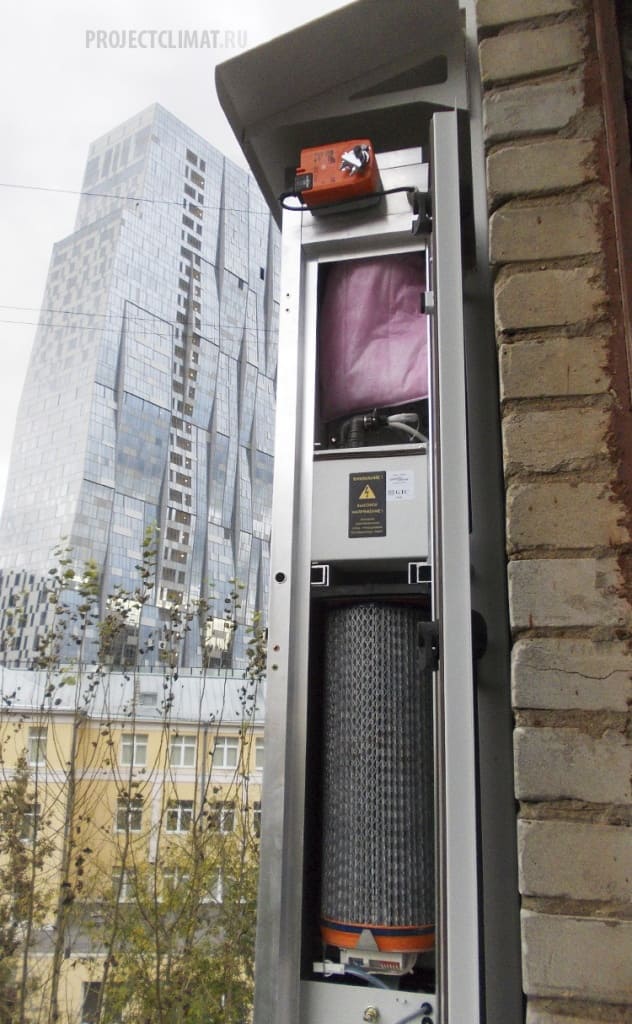

Приточно-вытяжная установка ПВУ-350 смонтирована сбоку от окна. Оборудование российского производства, московского завода "Вентмашин" адаптировано под работу в климатических условиях России, оборудовано фильтрами, нагревателями, автоматикой для регулирования мощности нагрева и интенсивности подачи воздуха в помещения.
Воздуховод и трасса кондиционера

Шаг №3

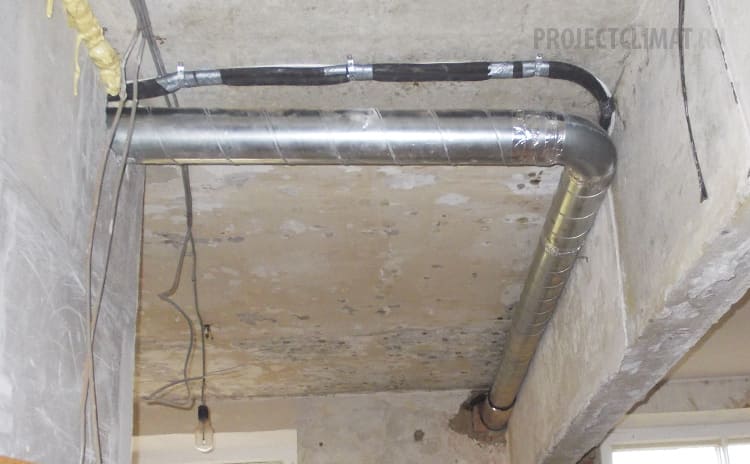

От внешнего блока канальной сплит-системы протянута трасса к внутреннему. Недалеко проложен и подающий с улицы воздух воздуховод приточной машины.
Разводка воздуховодов по помещениям

Шаг №4

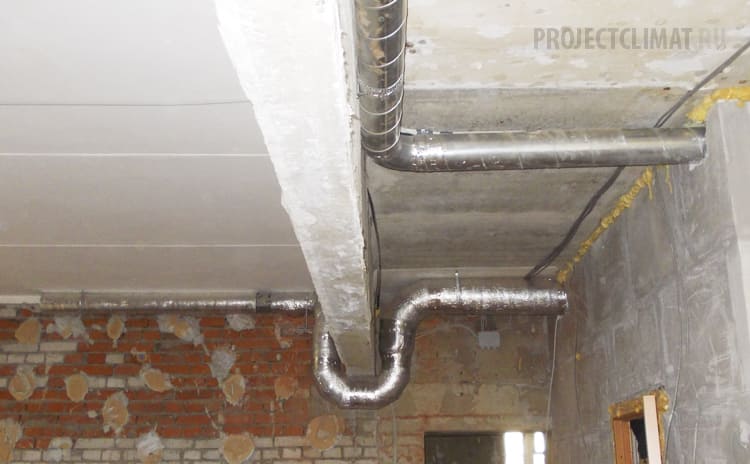

На фотографии видны два рукава: один - подающий с улицы воздух воздуховод и воздуховод, отвечающий за раздачу воздуха по помещениям. Из-за конструктива здания (несущая балка, которую трогать нельзя ни при каких условиях) пришлось огибать перекрытие. Но на объекте идёт ремонт и все коммуникации будут скрыты декоративными коробами и фальш-панелями.
Установка канального кондиционера

Шаг №5

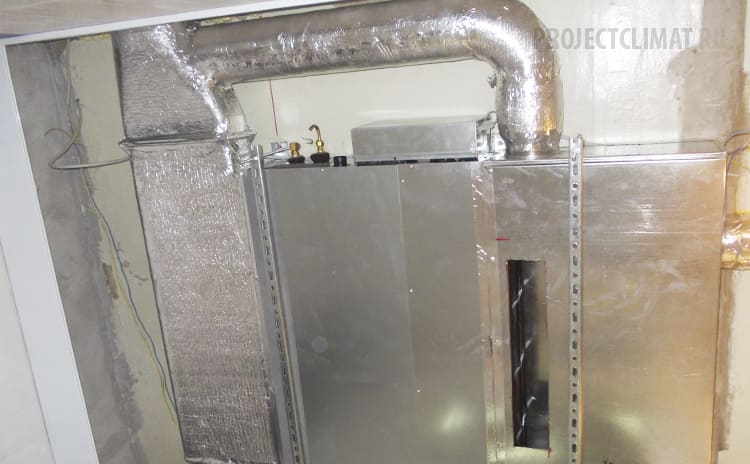

Помимо монтажа приточно-вытяжной установки на объекте по проекту устанавливается канальный кондиционер Mitsubishi Electric, который отвечает за охлаждение подаваемого воздуха. Через адаптер к внутреннему блоку обеспечено подведение отдельного рукава от приточной установки для раздачи по теплоизолированным воздуховодам охлаждённого воздуха по помещениям.
Адаптер канального кондиционера

Шаг №6

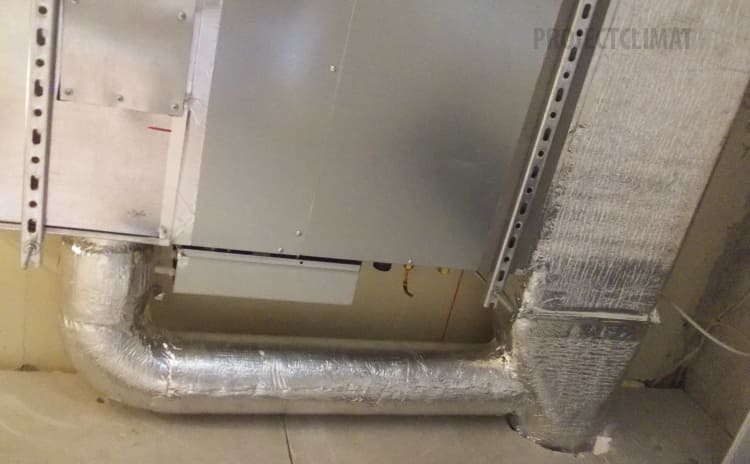

В адаптере канального кондиционера выполнено технологическое отверстие для последующей установки решётки для забора воздуха из помещения с целью его охлаждения и распределения по проложенным каналам.
Вытяжной вентилятор

Шаг №7

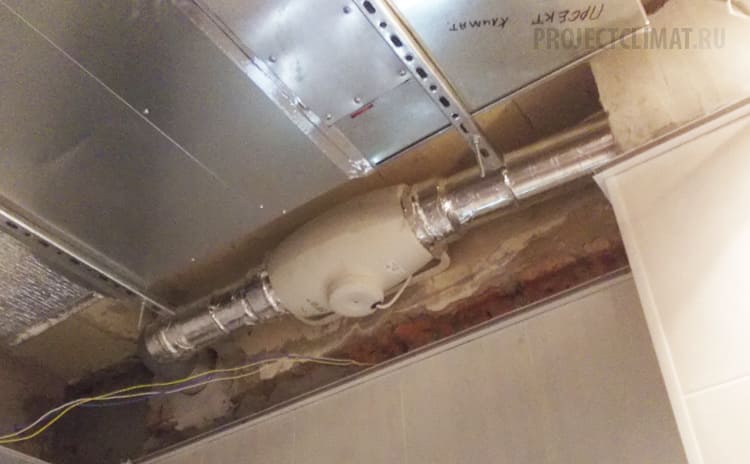

Система также оснащена канальным вытяжным вентилятором Electrolux для удаления воздуха из некоторых помещений.

Для монтажа подобных систем главное - не сделать ошибку при выборе подрядчика. Качественно смонтировать обычный кондиционер могут далеко не все компании, а что говорить об установке канальных кондиционеров и расчёте и монтаже систем вентиляции? Ошибки установки, как правило, дают о себе знать при запуске системы: недостаточная мощность охлаждения, заломанные трассы фреонового контура, постоянно испаряющийся из-за некачественной вальцовки фреон, свист системы вентиляции из-за неверно рассчитанных и смонтированных воздуховодов, избыточная подача воздуха и т.д. Обидно, что исправлять это приходится уже по факту выполненного ремонта, что чревато существенными финансовыми потерями. Стоит ли рисковать?

Обратитесь в профессиональную климатическую компанию: мы предлагаем более чем конкурентные цены на оборудование и работы по его установке. Являясь официальным дилером, мы предоставляем полноценную гарантию на продаваемое и монтируемое нами оборудование и на работы.

Москва, квартира

65 м2
