Согласователь работы кондиционеров СРК-М3-01
Главный элемент системы автоматики, призванной обеспечить контроль и работу по заданным заранее параметрам группы кондиционеров. Как правило, применяется при установке кондиционеров в серверных: обеспечивая как переменную работу, так и сигнализируя о характере неисправности или выхода параметров работы за пределы допустимых значений.
На сегодня управляющий модуль выпускается в двух вариантах конструктивного исполнения - это базовый вариант СРК-М3 в корпусе IP40 шириной 6 модулей для монтажа на Din рейку и вариант СРК-М3-01 в корпусе IP65 шириной 8 модулей для монтажа на стену.
Согласователь СРК-М3-01 имеет в своем составе следующие аппаратные составляющие:
- 32-х битный микроконтроллер;
- часы реального времени;
- жидкокристаллический дисплей с подсветкой;
- 4 светодиода на лицевой панели, отражающих состояние СРК-М3, линий связи, состояния системы;
- интерфейс RS485 c гальванической развязкой до 350 В;
- интерфейс ETHERNET 10/100;
- один дискретный вход 12-24в с гальванической (опто) развязкой для подачи сигналов от пожарной сигнализации;
- один релейный выход до 1А (230В) для выдачи дискретных сигналов;
- встроенная энергонезависимая flash память 4 Мбайт;
- разъем для microSD карты;
- импульсный блок питания с расширенным рабочим диапазоном (110-240В);
- один канал АЦП для измерения напряжения.
Встроенная программа СРК-М3-01 имеет следующие возможности:
- включение/выключение и введение в группу ротации индивидуально каждой единицы оборудования;
- при ротации резервного кондиционера, выключение рабочего кондиционера и перевод в состояние резервного происходит с устанавливаемой задержкой;
- переключение на границе температурных интервалов происходит с гистерезисом по температуре, который может задаваться пользователем;
- отключение кондиционеров по сигналу от пожарной сигнализации и/или внешней системы вентиляции;
- «обучение» ИК интерфейсов путём записи сигналов «ВКЛ» и «ВЫКЛ» с «родного» пульта, поставляемого с кондиционером;
- запись ИК пакетов («обучение») возможна как индивидуально для каждого кондиционера, что позволяет подключать одновременно разные марки кондиционеров, так и одновременно для всех кондиционеров сразу, уменьшая трудоемкость настройки;
- встроенный WEB сервер, позволяет выполнять просмотр и изменение параметров и состояния системы;
- DHCP клиент получения IP адреса. Возможна установка фиксированного IP вручную;
- уникальный MAC адрес с возможностью установки вручную;
- встроенный SNMP сервер для мониторинга системы кондиционирования;
- протокол MODBUS для связи с внешней системой мониторинга;
- SMTP клиент отсылает E-Mail сообщения до 4 адресатов;
- SMS/SMTP клиент для отправки SMS сообщения через SMTP-SMS шлюзы;
- загрузка пользователем новой прошивки (обновление) в СРК-М3 удалённо по сети Ethernet или через SD карту;
- встроенный FTP сервер;
- ввод основных параметров используя 6-ти клавишную клавиатуру, 2-х строчный ЖК экран и 4 индикаторных светодиода.
Встроенный WEB сервер и система диалога с экрана и клавиатуры блоки с многоуровневым меню позволяют вводить, изменять и просматривать:
- параметры системы: (дата, время, режимы работы);
- параметры связи: МАС адрес, сетевые настройки - IP адрес, маска шлюз, настройки для SMS и E-MAIL;
- параметры канала управления для каждого кондиционера;
- «обучать» ИК интерфейсы с «родного» ИК пульта кондиционера;
- обновлять в СРК-М3 прошивку ПО;
- управлять работой согласователя (команды тестирования, перезагрузки и т.п.);
- журнал истории работы в котором отражаются все события;
Комплектность поставки версии СРК-М3-01:

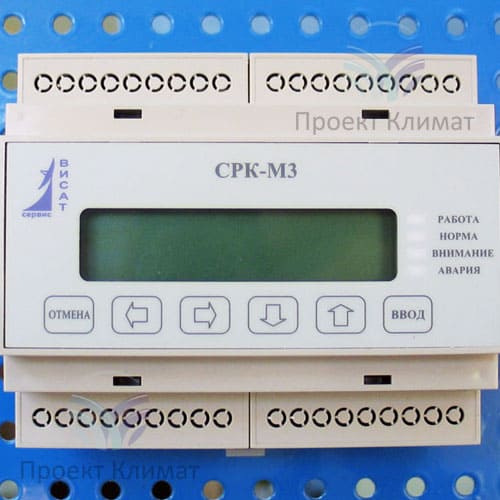

- устройство в корпусе IP40 шириной 6 модулей для монтажа на DIN рейку;
- термосенсор DS18B20 с кабелем 3 метра
- паспорт устройства;
- упаковка.
Комплектность поставки версии СРК-М3-01:

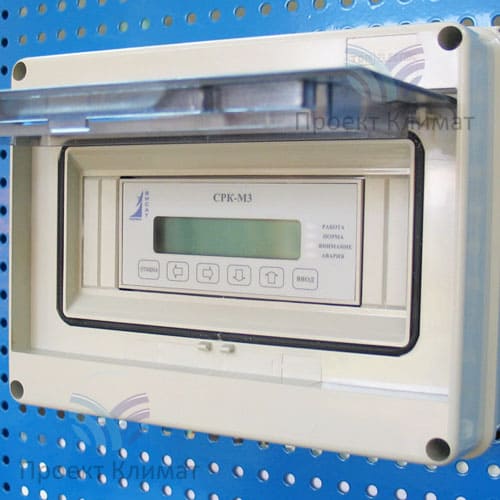

- устройство в пластиковом боксе IP65 шириной 8 модулей для монтажа на стену;
- термосенсор DS18B20 с кабелем 3 метра
- руководство по эксплуатации;
- упаковка.
