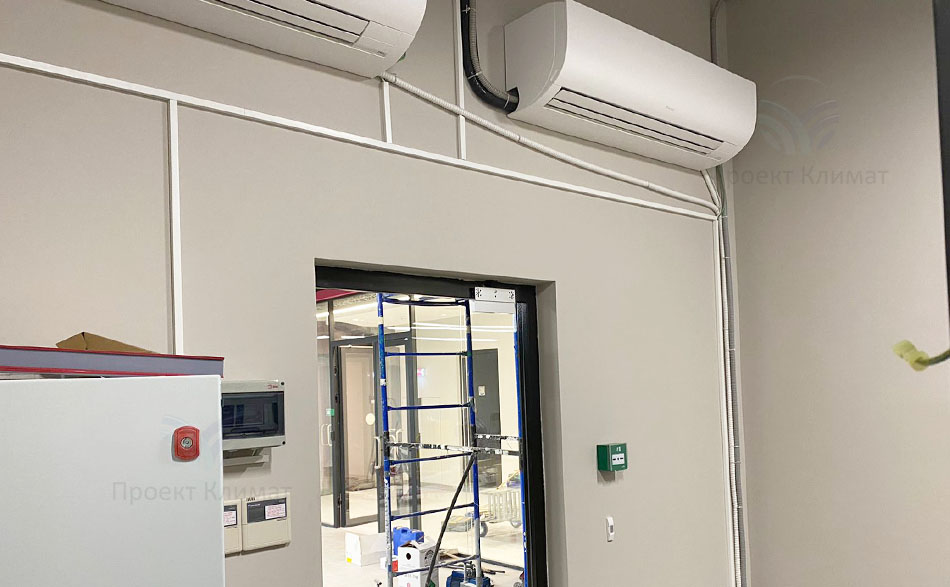

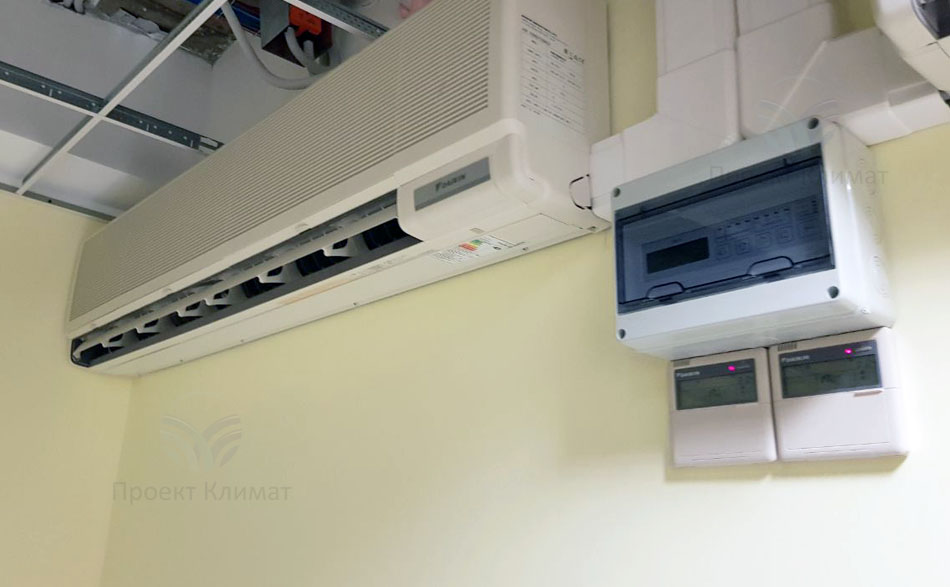

Задача адаптера - получение команд и передача регулирующего воздействия на кондиционер, работает в составе системы автоматики, создаваемой для настройки параметров и контроля работы группы кондиционеров без последующего вмешательства. Как правило, применяется при решении задач создания систем кондиционирования серверных.

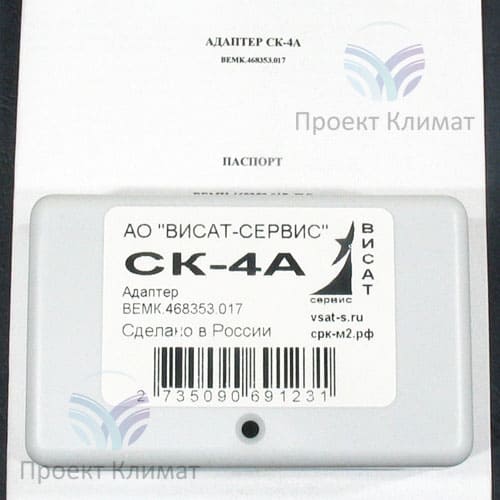

Адаптер СК-4А предназначен для внешнего управления и мониторинга состояния определёнными моделями кондиционеров фирмы Daikin серии Sky и VRV, у которых предусмотрено подключение фирменного адаптера Daikin KRP4A(A)53 (51…54). Связь и управление адаптером осуществляется через интерфейс сухих контактов.
Адаптер разработан для работы с устройствами, имеющими на выходе интерфейс сухих контактов, например СРК-М3, СРК-М, СРК-М2 через модули СРК-М2-СК, и аналогичные. Адаптер является расширенным функциональным аналогом фирменного адаптера Daikin KRP4A(A)53 (51…54). Принцип работы. Адаптер СК-4A подключается к клеммам P1 и P2 на плате внутреннего блока кондиционера или на проводном пульте управления. К внешним цепям управления адаптер подключается через интерфейс сухих контактов к клеммам В1, В2, ВС, W1-W4. Адаптер, приняв соответствующую команду через интерфейс сухих контактов В1, В2, ВС от согласователя СРК-М, СРК-М3 или модуля СРК-М2-СК, и в соответствии с настройками адаптера, формирует и выдает сигналы включения или выключения кондиционера, блокировки пульта, аналогичные сигналам оригинального адаптера KRP4A(A)53 (51…54). Состояние кондиционера выдаёт на контакты W1-W4.
