Монтаж мульти сплит системы и сплит-системы в квартире на этапе ремонта

Первый этап. Закладка фреонового контура кондиционера.

Городская квартира. Новостройка. Задача: создание системы кондиционирования с возможностью охлаждения четырёх независимых помещений с обеспечением скрытой прокладки всех коммуникаций.

В результате замера объекта было принято решение об установке мульти сплит системы на два внутренних блока и двух отдельных сплит-систем. Коммуникации будут проложены в заглублении в стенах - в штробе. Дренаж от двух блоков выведен в канализацию, от двух других - наружу в связи с нежеланием заказчика включать в систему помпы для откачки конденсата на фоне невозможности соблюдения отрицательного уклона для его свободного стока. Часть фреонового контура предстоит провести по потолку как для снижения общей протяжённости коммуникаций, так и для снижения объёма работ по штроблению, что не так уж и дёшево.


Первый этап монтажа: ремонт, штробление, прокладка коммуникаций

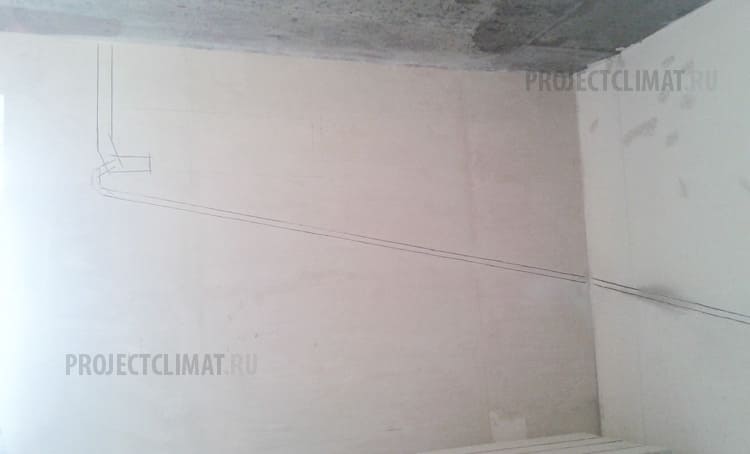

Разметка стены под выполнение углубления

Шаг №1

Разметка стены под выполнение углубления. Выполняется после согласования с заказчиком места установки кондиционера. Учитывается необходимость уклона дренажной системы для свободного стока конденсата.

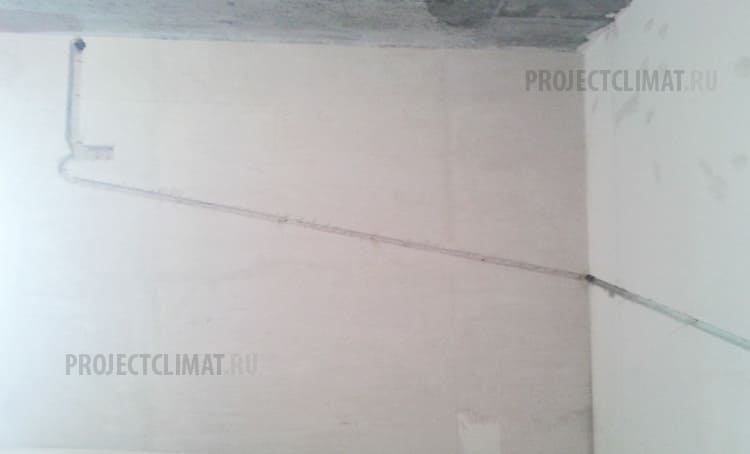

Выполнено штробление

Шаг №2

Выполнено штробление по разметке. Стена готова к креплению фреоновой трассы сплит-системы.

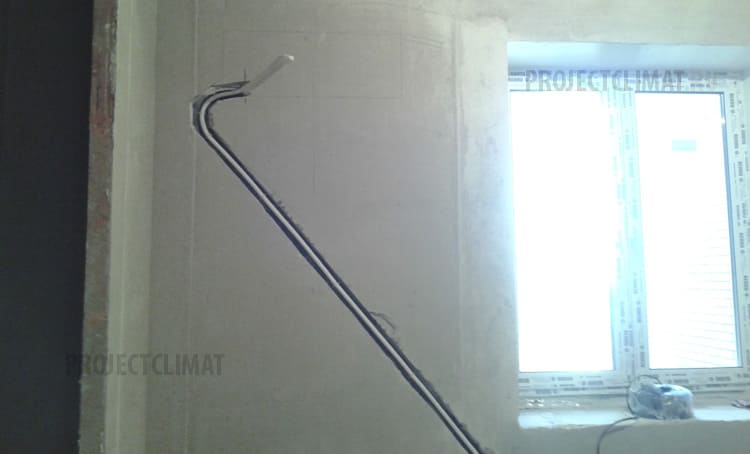

А вот и сама трасса от кондиционера

Шаг №3

А вот и сама трасса от кондиционера в теплоизоляции, надёжно закреплена в углублении.

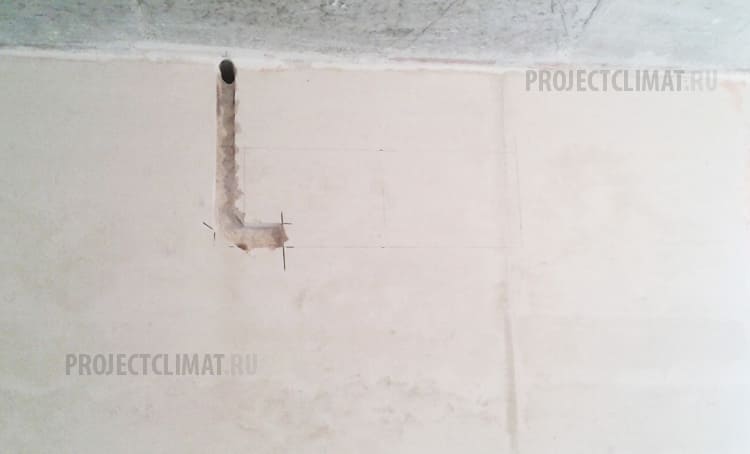

Под второй блок также выполнено штробление

Шаг №4

Под второй блок также выполнено штробление.

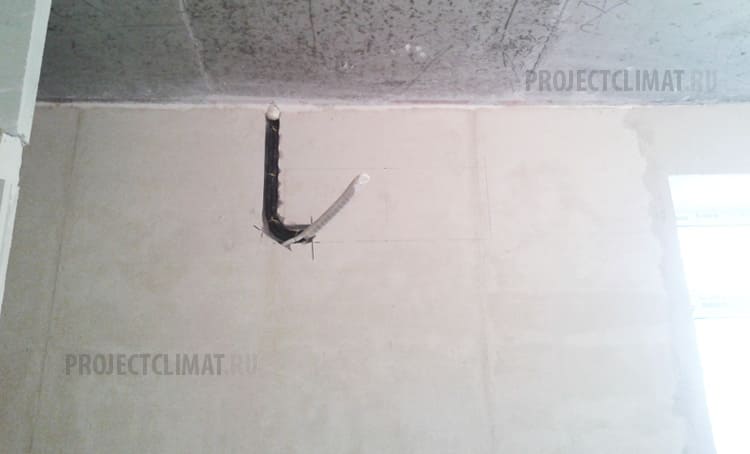

Трасса для второго блока кондиционера

Шаг №5

Трасса для второго блока кондиционера. Фреоновый контур поднят к потолку и выведен на лоджию: пройдёт по потолку, по кратчайшему расстоянию. Дренаж - также через лоджию, но... на улицу. Технически отвести конденсат в канализацию без применения помпы для кондиционера невозможно (практически нереально соблюсти уклон). А устанавливать помпу заказчик отказался из-за необходимости её обслуживания и дополнительного шумового эффекта при её работе.
Собственно, сама трасса от второго кондиционера

Шаг №6

Собственно, сама трасса от второго кондиционера выведена на лоджию.

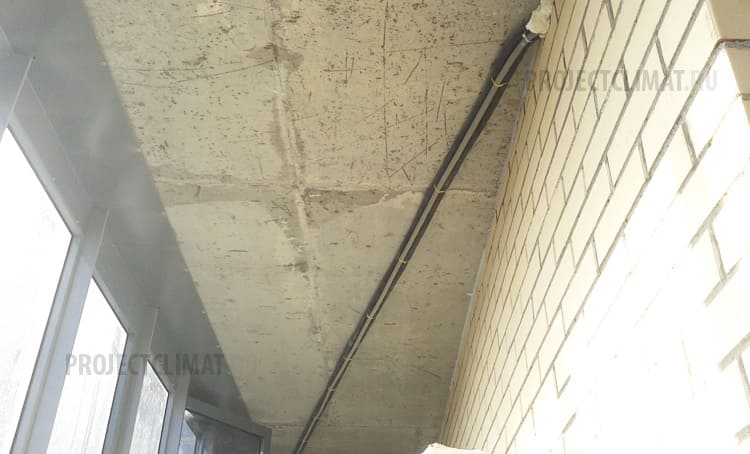

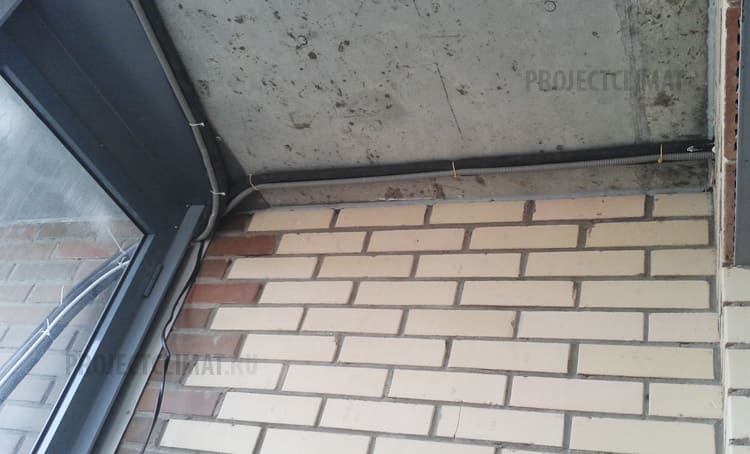

Фреоновый контур закреплён к потолку

Шаг №7

Фреоновый контур закреплён к потолку (который будет зашиваться при чистовой отделке) и выведена к предполагаемому месту установки внешнего блока.

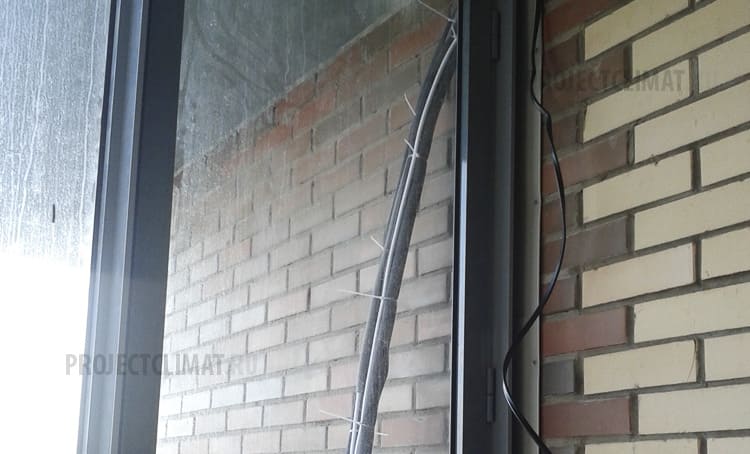

Подведение трассы к внешнему блоку

Шаг №8

Подведение трассы к внешнему блоку. Она объединяется с ещё одной трассой от кондиционера.
Коммуникации выведены

Шаг №9

Коммуникации выведены, далее они закрепляются к стене (чтобы не болтались в ожидании второго этапа) и так и остаются до установке внешнего блока.

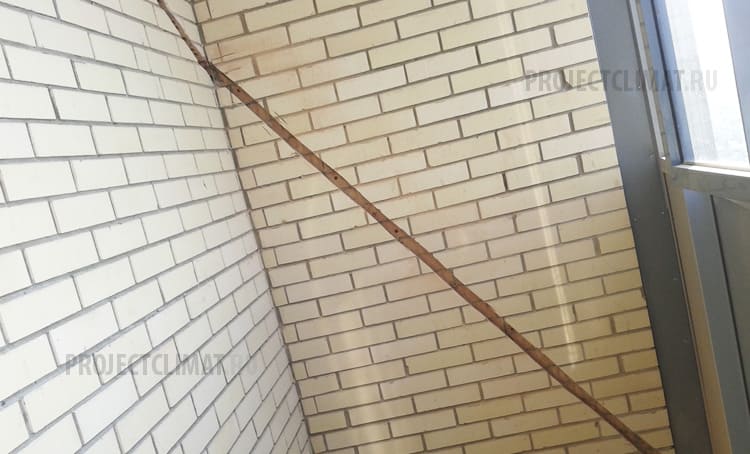

А вот и штроба под дренаж второго блока

Шаг №10

А вот и штроба под дренаж второго блока. Которая выводится за фасад здания.

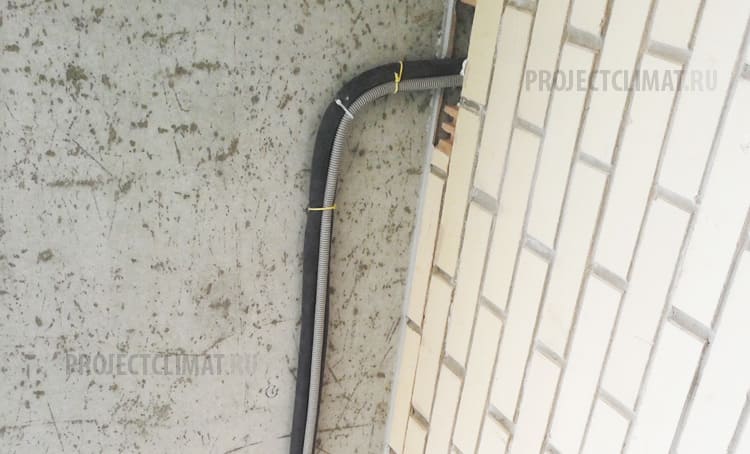

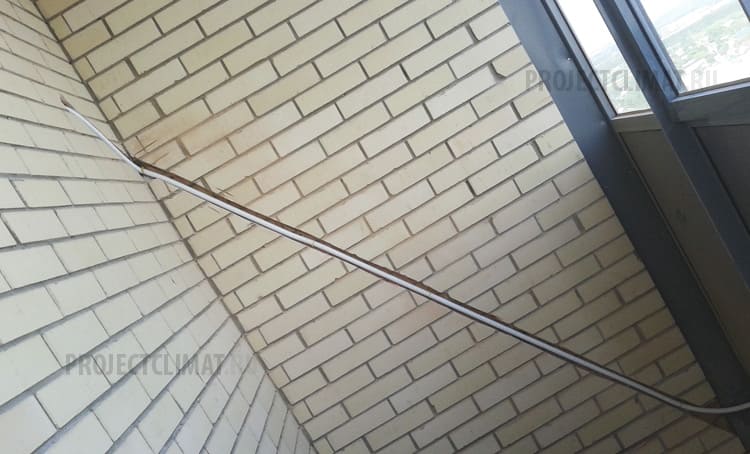

Дренаж кондиционера проложен

Шаг №11

Дренаж кондиционера проложен, закреплён. Осталось только его скрыть за утеплителем и чистовой отделкой.

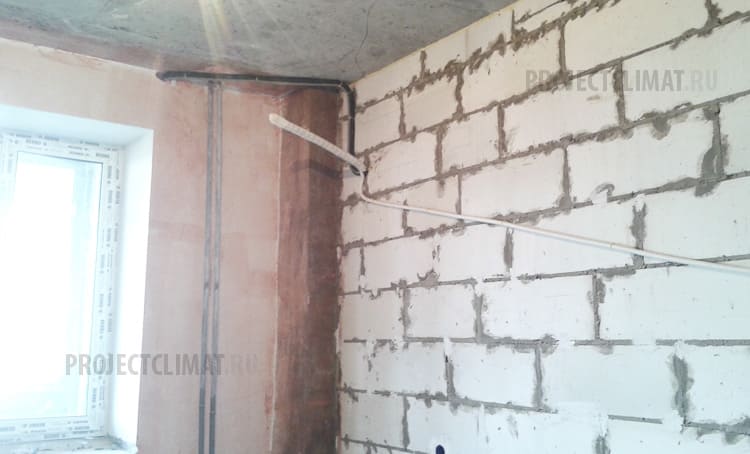

Трасса третьего кондиционера

Шаг №12

Трасса третьего кондиционера с уже отведённым в канализацию дренажом.

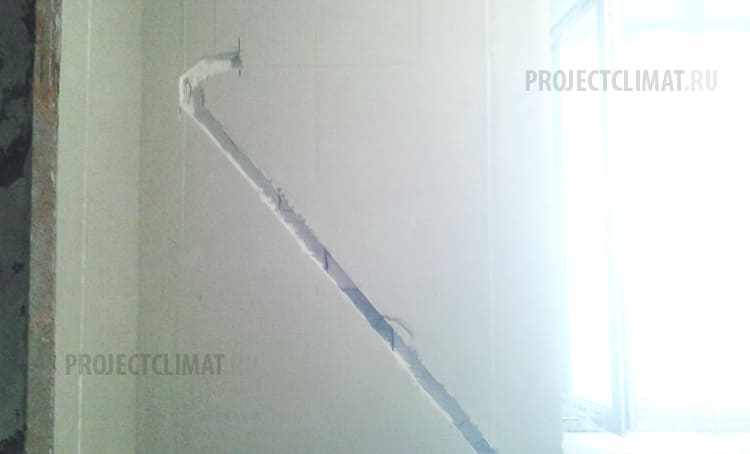

И наконец подготовка к монтажу четвёртой трассы

Шаг №13

И наконец подготовка к монтажу четвёртой трассы с её заглублением в стене. Стены не несущие, имеется возможность выполнить и не вертикальную штробу, что и было сделано.
Закладка фреонового контура

Шаг №14

Закладка фреонового контура ознаменовала окончание первого этапа установки.

Стоит отметить, что на первом этапе выполнена только прокладка коммуникаций, без установки внешних блоков. Более того: оборудование пока даже не выбрано. Но это никак не скажется на завершении объекта: заложенная трассы подразумевает установку практически любого типа блока практически любого производителя мощностью вплоть до 5 кВт. на охлаждение, что достаточно для работы в комнате на 50 кв.м.!

Заказчик таким образом распределил бюджет своего ремонта. Тоже имеет место подобный подход. Да и не возникает задачи хранения и обеспечения сохранности оборудования на объекте, а сами кондиционеры и мульти сплит система не такие уж и маленькие и дешёвые.

Остаётся дождаться завершения ремонта в квартире. Мы приедем. 100%. А клиент не ограничен по времени выполнения ремонта: цены зафиксированы в договоре! В практике наших объектов среди бытового сектора был объект, на котором разбег по времени между первым и вторым этапом составил 2 года и 9 месяцев! И мы приехали, закончили работы, успешно сдали объект и поздравили клиента с новосельем! У вас будет то же самое. Но, надеемся, не по срокам! ;о)
