Монтаж кассетных фанкойлов

Монтаж кассетных фанкойлов и вентиляции в офисе

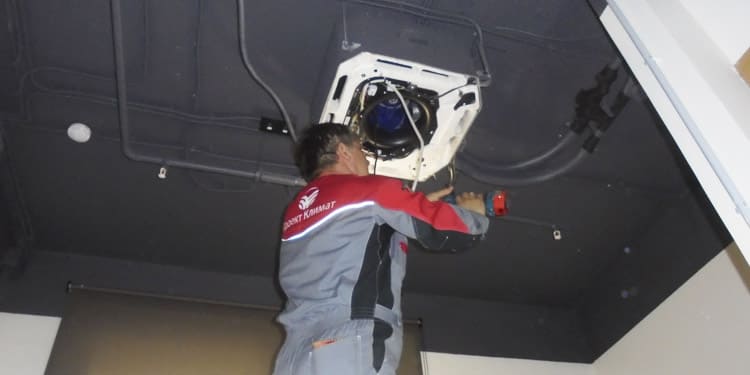

Монтаж кассетных фанкойлов в офисе

Шаг №1

Самый недорогой способ кондиционирования офиса - это фанкойлы. При наличии, конечно же, чиллера - центрального холодильного агрегата, обеспечивающего раздачу теплоносителя к каждому внутреннему блоку.

Вентиляция и кондиционирование офиса

Создание системы кондиционирования офиса в современных бизнес-центрах базируется на системе чиллер-фанкойл: одна мощная холодильная машина монтируется на стадии строительства с расчётом мощности на всё здание, выполняется подведение коммуникаций к помещениям, а далее собственник или арендатор на своё усмотрение выполняет подключение к магистральным коммуникациям внутренних блоков.

Плюс у данной системы в том, что чиллер - всеядный, т.е. он может работать в паре с фанкойлами любого типа и производителя. Это добавляет существенной гибкости при проектировании и установке инженерных систем. Да, несмотря на мнимую простоту - не забывайте о необходимости проекта кондиционирования: именно данный документ позволяет согласовать привязки, размещение элементов, а также определить сроки и бюджет проведения работ. Это ваша же защита от недобросовестных монтажников!

Ниже представлены фотографии с объекта, на котором выполнены работы по проектированию и монтажу кассетных фанкойлов Daikin и осуществлена разводка воздуховодов системы приточно-вытяжной вентиляции.

Работы велись строго по созданному проекту кондиционирования

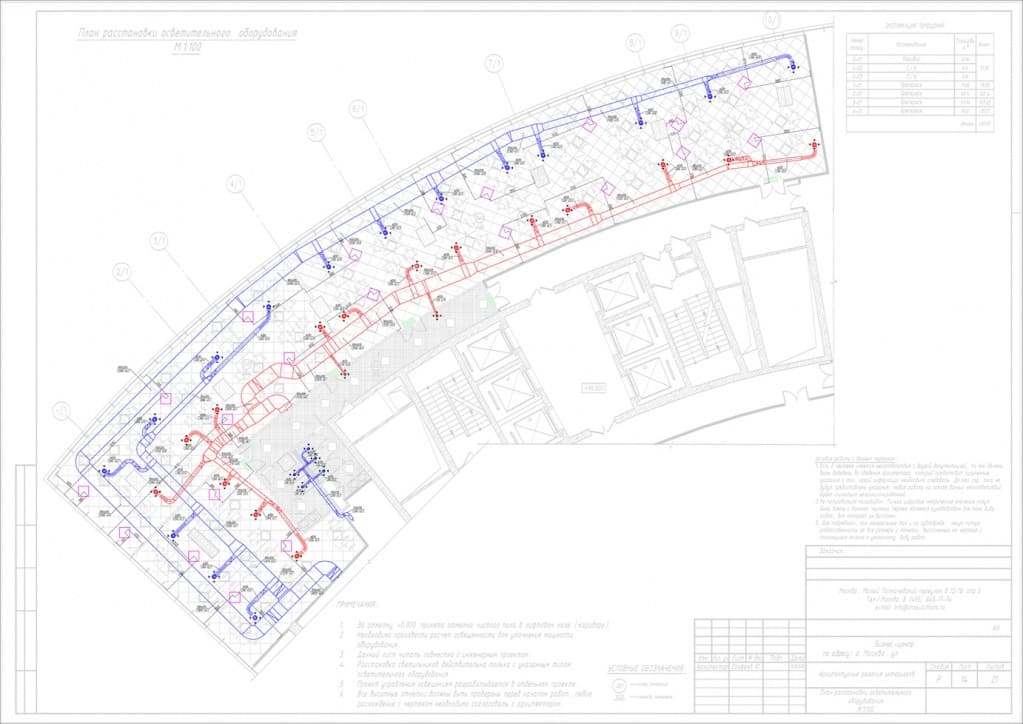

Проект кондиционирования

Работы велись строго по созданному проекту, в котором нашли отражение все разделы

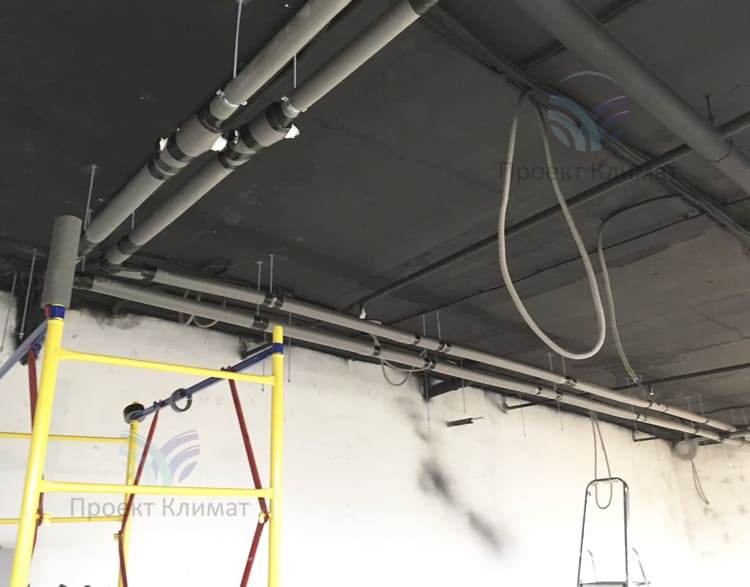

Полипропиленовые трубы системы кондиционирования чиллер-фанкойл. Выполняется разводка по помещениям

Сборка осушителя

Полипропиленовые трубы системы кондиционирования чиллер-фанкойл. Выполняется разводка по помещениям

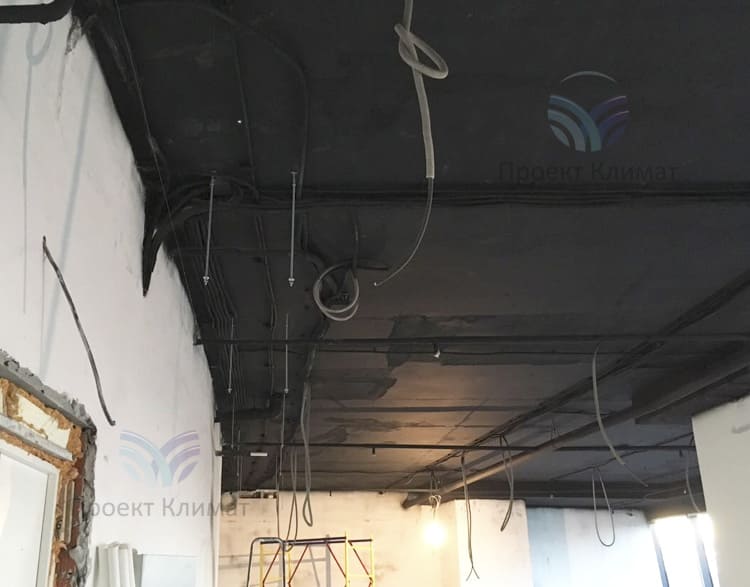

Места под установку фанкойлов и систему вентиляции

Размещение фанкойлов в офисе

Места под установку фанкойлов и систему вентиляции. Скоро всё будет в инженерных сетях и оборудовании

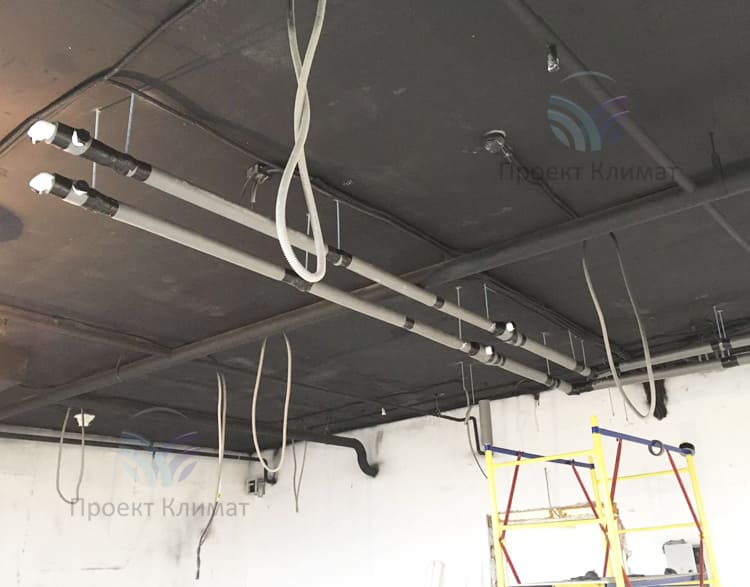

Монтаж коммуникаций под хладагент для фанкойлов

Разводка труб под хладагент

Монтаж коммуникаций под хладагент для фанкойлов выполняется с туры - все работы проводятся на высоте (в прямом и переносном смысле)

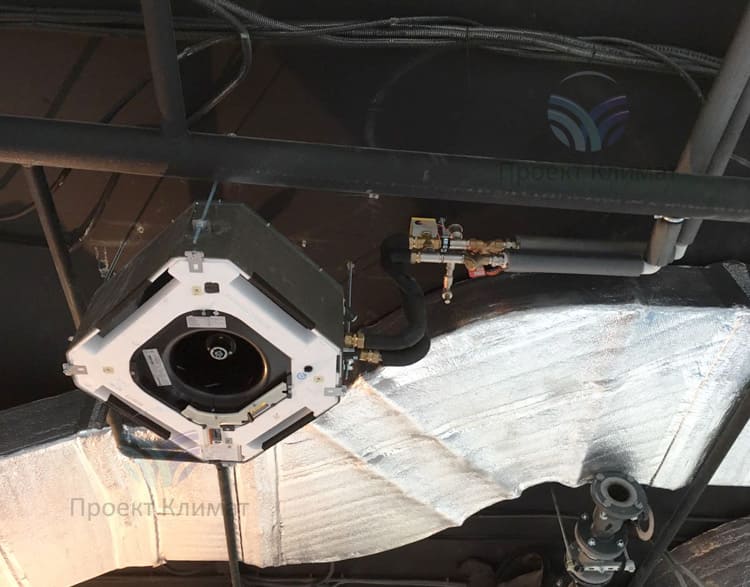

Узел смешения и кассетный фанкойл с элементами системы вентиляции офиса

Узел смешения и элементы вентиляции

Узел смешения и кассетный фанкойл с элементами системы вентиляции офиса

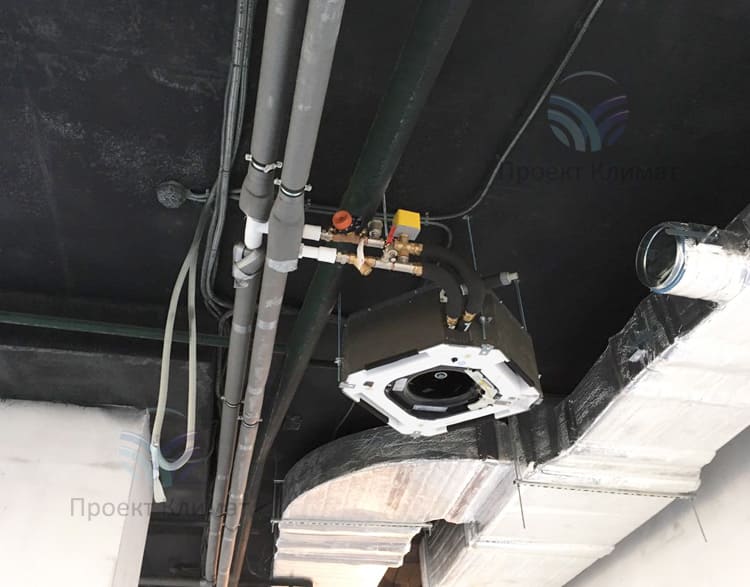

Всё - то же самое. В количестве пары десятков штук

Элементы обвязки фанкойлов

Всё - то же самое. В количестве пары десятков штук. На больших объектах, всегда работается проще... стандартно всё, без изысков

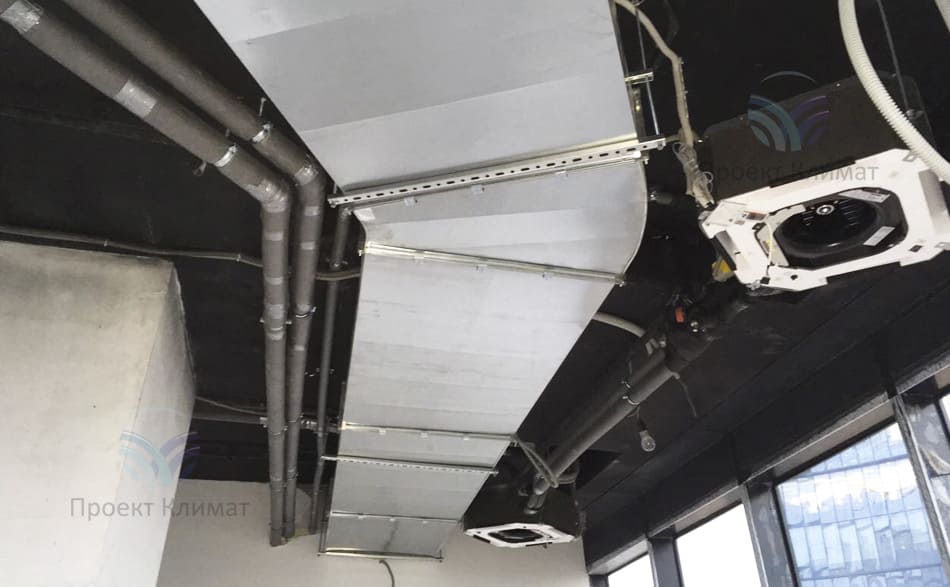

Общий вид системы кондиционирования и вентиляции

Вентиляция и кассетные фанкойлы

Общий вид системы кондиционирования и вентиляции. Зашиваться ничего не будет - это уже стандартный подход в коммерческой недвижимости
Инженерные коммуникации под потолком

Элементы обвязки фанкойлов

Воздуховод без теплоизоляции: он отвечает за забор воздуха из помещения

Это был первый этап. На стадии ремонта. После окончания отделочных работ будет куда как красивее. Фотографии выложим: будут видны лишь декоративные решётки и панели внутренних блоков кассетных кондиционеров.


Москва, офис

470 м2
