Канальное кондиционирование квартиры

Первый этап: стадия чернового ремонта

Первый этап работ

Шаг №1

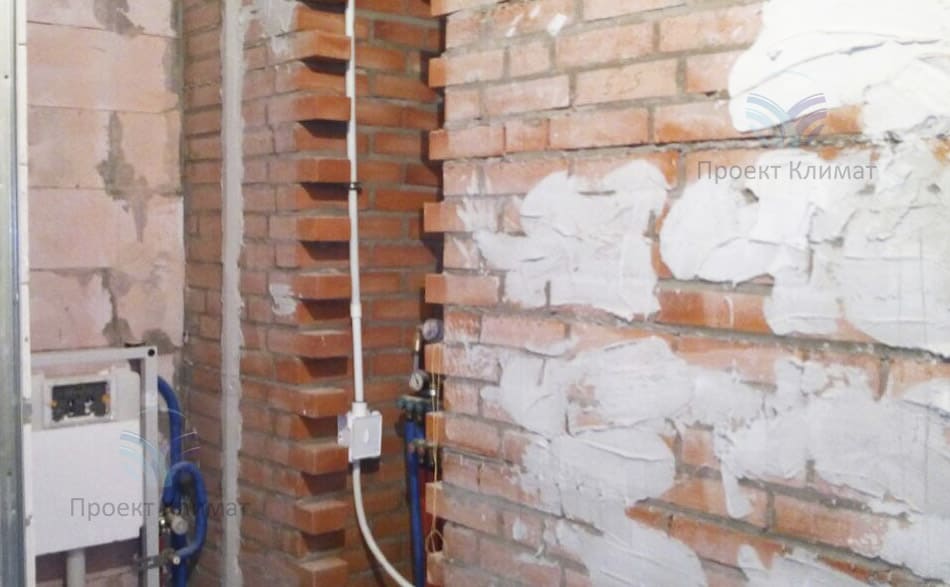

Первый этап работ. Ремонт в самом разгаре. Всё серое, всё в бетоне, в инженерных коммуникациях: имеющихся и создаваемых. Проводятся черновые работы, бурение, монтаж, выполнение штрабы под трассы, дренаж и кабели питания и управления. Это основной объём работ, 90-95% от всех, проводимых на объекте!

Монтаж коммуникаций на стадии ремонта

Канальные кондиционеры монтируются только на стадии ремонта. На приведённых ниже фотография становится понятно почему. А вот начать готовиться даже к стадии прокладки коммуникаций стоит хотя бы за 1-1,5 мес.: это время уйдёт на составление технического задания на проектирование, собственно, разработка проекта канального кондиционера, его согласование с заказчиком, дизайнером, уточнение. Далее - подбор оборудования по параметрам и цене. Далее - комплектация и выход на объект.

У нас штатные проектировщики с профильным образованием и богатым опытом. Это гарантирует их постоянное участие в реализации всех стадий монтажа системы на объекте! И положительно сказывается на результате!


Зачем нужен проект - объяснить можно парой весьма и весьма ёмких фраз: снижение рисков срыва сроков, изменения сметы и несогласованности инженерных систем и дизайнерских решений на объекте. Плюс в его базе лежит точный расчёт параметров воздуха, а это - гарантия правильной работы всей системы долгие и долгие годы!

Размещение внутренних блоков канального типа

Канальные кондиционеры под потолком

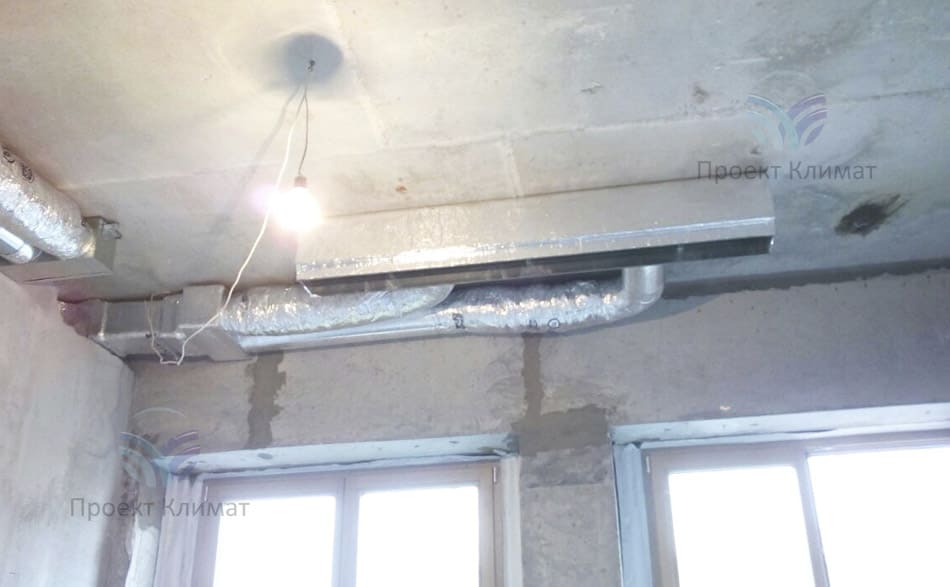

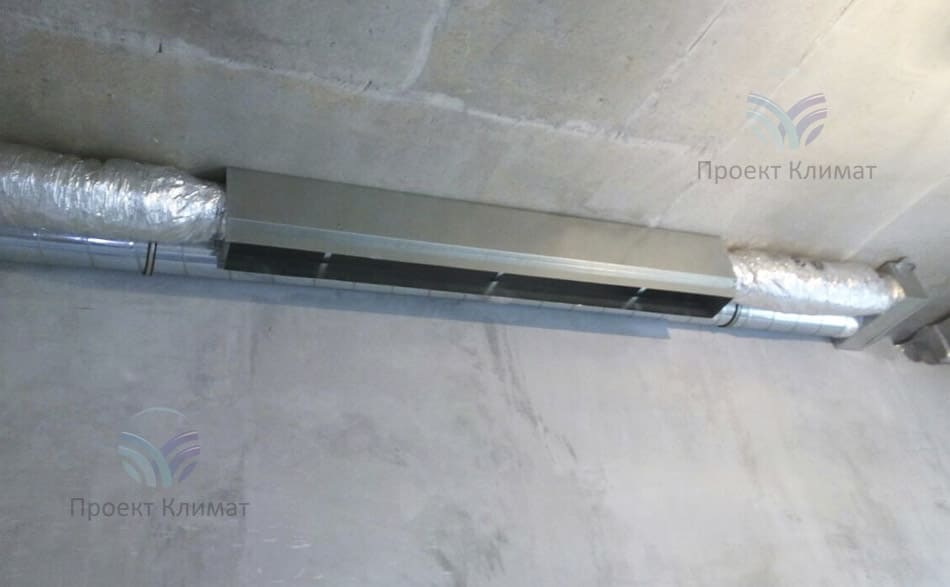

Размещение внутренних блоков канального типа с воздуховодами. Размещаются в подсобном помещении для минимизации отвлечения полезного пространства и снижения уровня чистового потолка в квартире
Монтируем канальные кондиционеры компактно

Компактная расстановка канальных систем

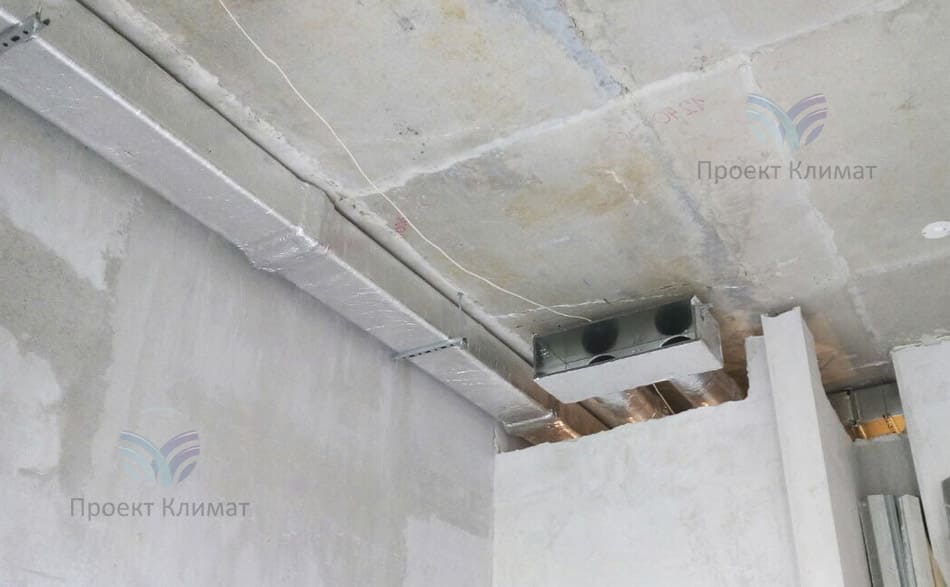

Монтируем компактно, согласно проекта: боремся за высоту потолков и размещаем в коридоре. На фотографии сами блоки, пленумы (адаптеры), воздуховоды в теплоизоляции
Воздуховоды канальных кондиционеров

Канальные кондиционеры под потолком

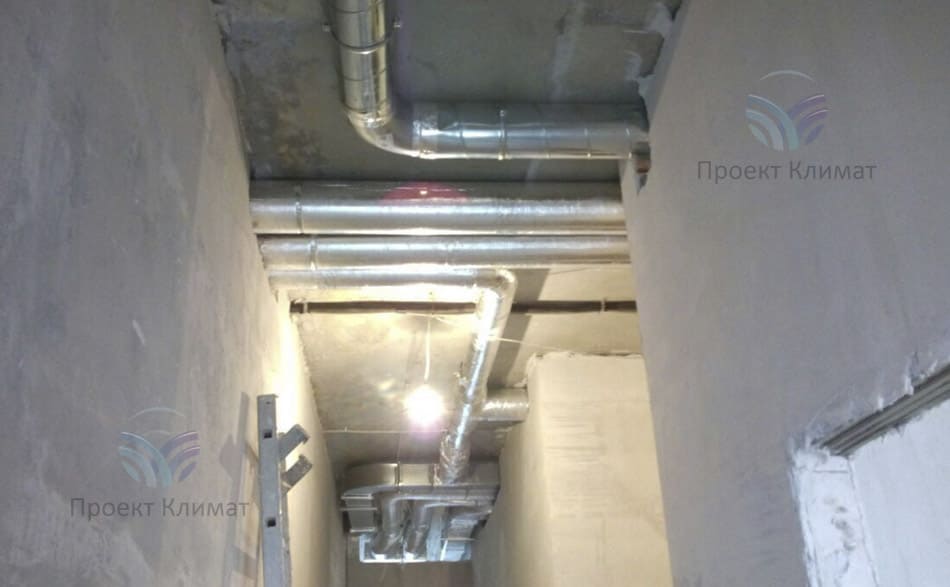

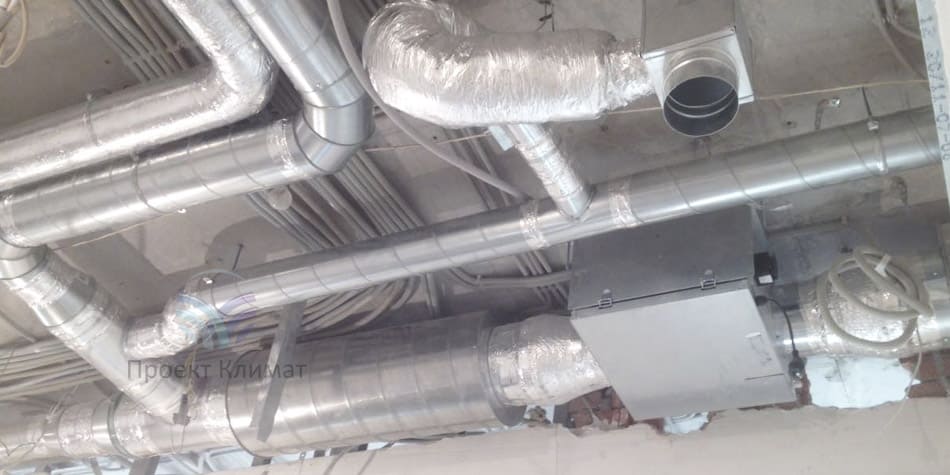

Воздуховоды канальных кондиционеров: по ним происходит забор на охлаждение и раздача воздуха по помещениям. Высота потолков позволила применить круглое сечение: они дешевле
Коммуникации системы канального кондиционирования

Компактная расстановка канальных систем

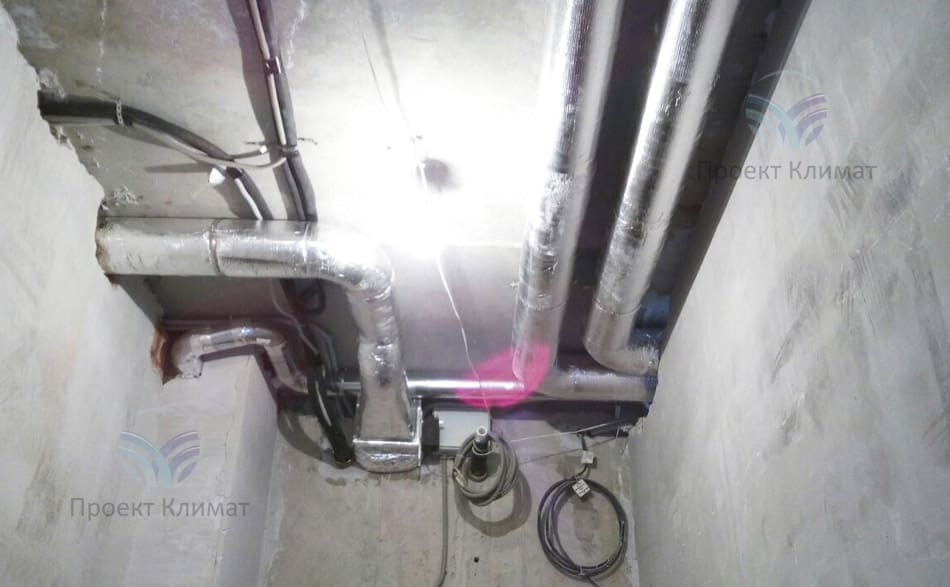

Коммуникации системы канального кондиционирования. В чёрной теплоизоляции проложены фреоновые трассы от внешних блоков. Видно, как трасса разделяется разветвителем на два отдельных контура для подведения к разным кондиционерам
Канальная сплит-система в квартире

Размещение канального кондиционера

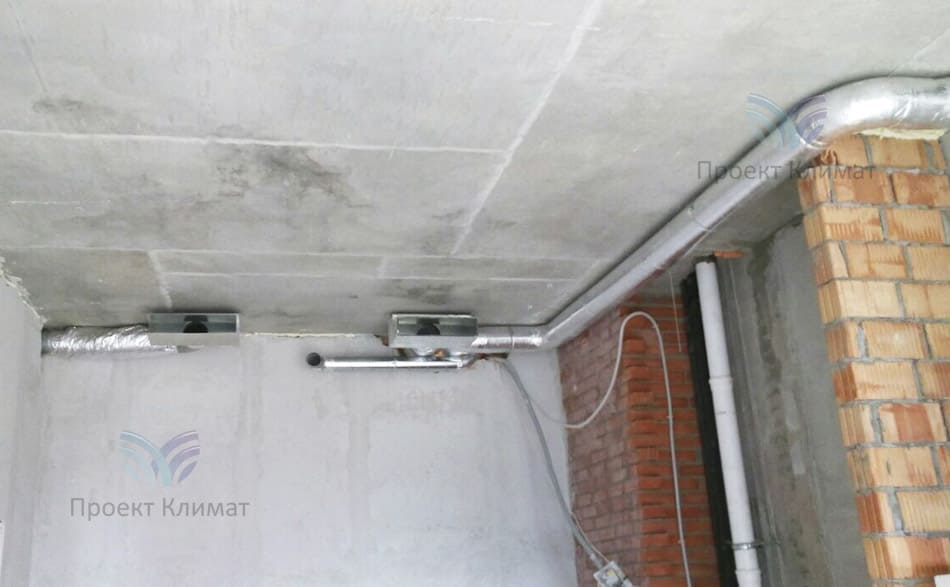

Компактное размещение элементов должно быть подтверждено точными расчётами! Иначе можно "задушить" систему, либо появится повышенный уровень шума. Воздуховоды без теплоизоляции работают на подачу воздуха к кондиционеру
Коммуникации системы канального кондиционирования

Разведение жёстких воздуховодов

На фотографии - жёсткий воздуховод в тепловой изоляции (раздающий воздух рукав) и адаптер для забора воздуха из помещения (он будет закрыт затем решёткой)
Капельная воронка системы дренажа

Дренаж от системы охлаждения

Капельная воронка системы дренажа. Гидрозатвор, который предотвратит распространение запаха из канализации, куда заведён дренажный шланг для слива конденсата
Коммуникации системы канального кондиционирования

Монтаж адаптеров под решётки

Вывод адаптеров под решётки в комнаты. Разнесены друг от друга для обеспечения должного воздухообмена в квартире и создания максимального комфорта
Адаптер щелевой решётки

Адаптер под щелевую решётку

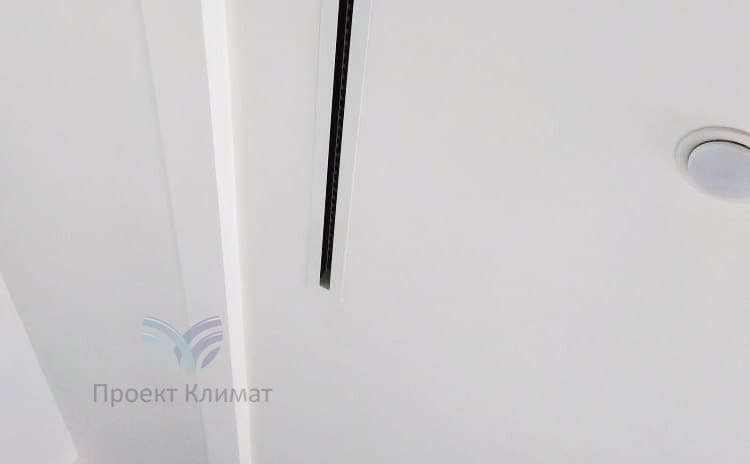

Декоративные решётки бывают двух основных типов: настенные и потолочные. Здесь адаптер как бы свисает, его "заглушит" затем потолочная щелевая решётка
Адаптер щелевой решётки

Адаптер для решётки забора воздуха

Ещё одна схожая картина: адаптер под декоративную решётку, через которую будет проводиться забор воздуха и подача через воздуховод к канальной сплит-системе

Что дальше? Ждём окончания ремонта!

Второй этап: пуск-наладка и монтаж решёток

Завершение работ по установке канальных кондиционеров и системы вентиляции

Шаг №1

Завершение работ по установке канальных кондиционеров и системы вентиляции. Приятный этап. Именно на нём выполняется монтаж решёток, диффузоров, наладка автоматики и точная настройка распределения воздуха по каждому из помещений

Завершение монтажа канального кондиционера

Ремонт успешно завершён. Нас вызвали для проведения пуск-наладочных работ, тестирования, монтажа диффузоров, решёток и запуска системы в эксплуатацию.

Да! На первом этапе, конечно же проверяется целостность трассы: до того момента как будут зашиты потолки проводится опрессовка фреонового контура для того, чтобы убедиться в отсутствии утечки фреона.

Декоративная решётка канального кондиционера

Решётка канального кондиционера

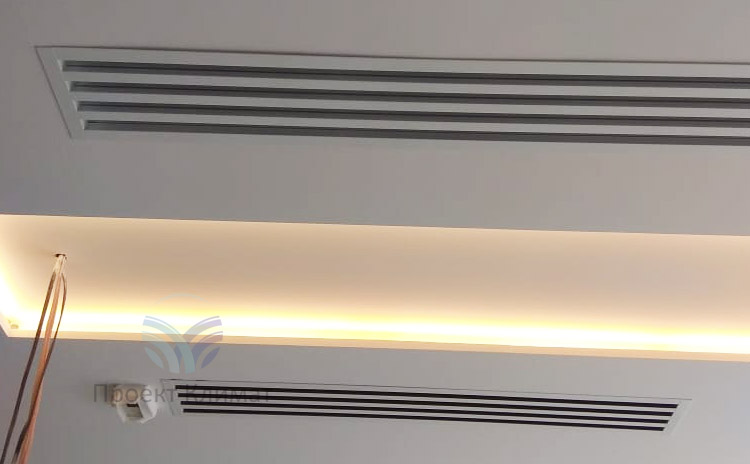

Декоративная решётка канального кондиционера в интерьере квартиры. Именно через неё раздаётся охлаждённый воздух. Незаметная. Рядышком - диффузор вентиляции
Декоративные решётки систем кондиционирования

Решётки в интерьере квартиры

Что тут можно описать? Незаметная? Да. Эстетичная? Да. Всё как и было запланировано. Всё удалось.
Сервисный люк канального кондиционера и вентиляции

Сервисный люк для канальной системы

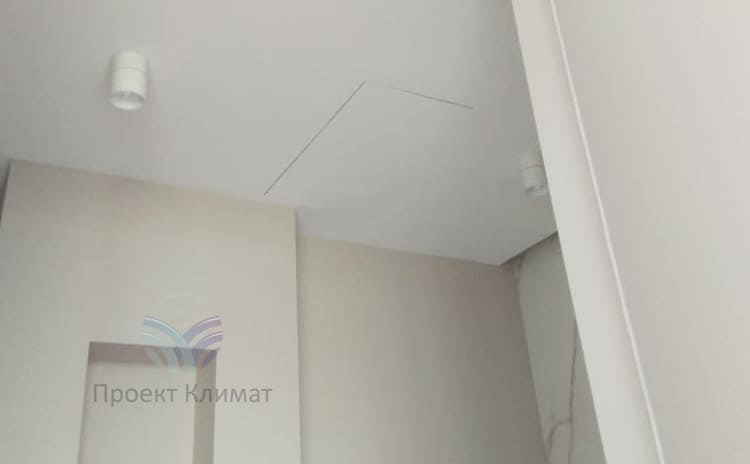

Сервисный люк размещён в гардеробной: обеспечивает доступ к канальному кондиционеру для чистки фильтров и сервисного обслуживания. Многие стараются его уменьшить. Не надо! Нас частенько вызывали на подобные объекты (только уже как компанию для ремонта). Доступ должен быть!
Декоративная решётка для раздачи охлаждённого воздуха

Декоративная решётка

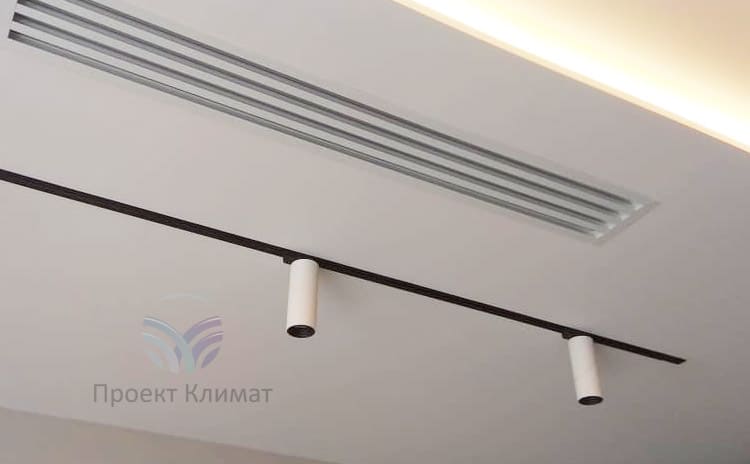

Эта решётка только подчёркивает решения в дизайне интерьера. Не болтаются по стенам обычные кондиционеры
Канальный кондиционер в квартире

Канальный кондиционер в квартире

Классическое завершение работ по монтажу канальных систем на наших объектах выглядит именно так
Решётка для забора воздуха

Решётка для забора воздуха

Да, ещё повезло: за реализацию объекта отвечал адекватный дизайнер. Неплохо (в паре с нашим проектировщиком) раскидали элементы кондиционирования и вентиляции по всей квартире
Сервисный люк

Сервисный люк систем кондиционирования и вентиляции

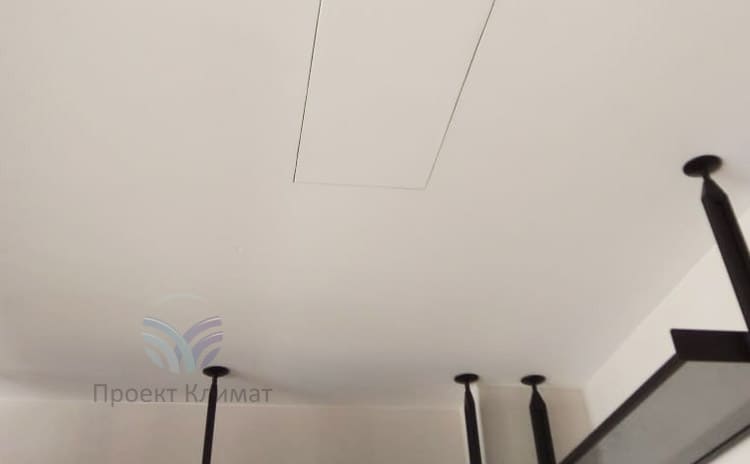

Ещё одна точка доступа к инженерным системам. Размещена недалеко от самих внутренних блоков, вынесена подальше от глаз, в коридоре
Диффузор вентиляции

Диффузор системы вентиляции

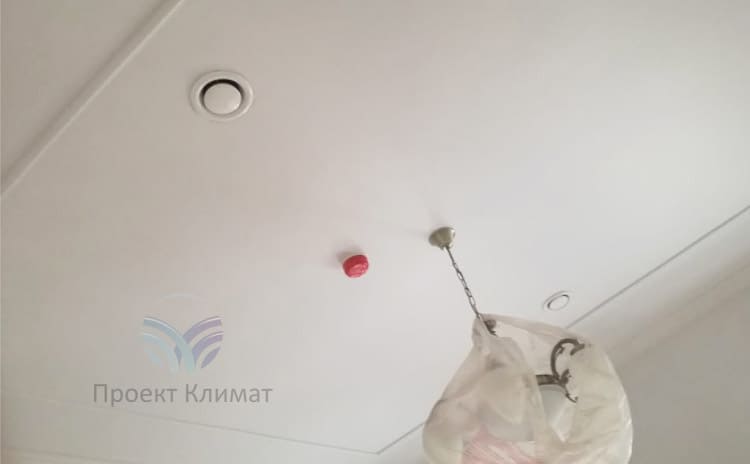

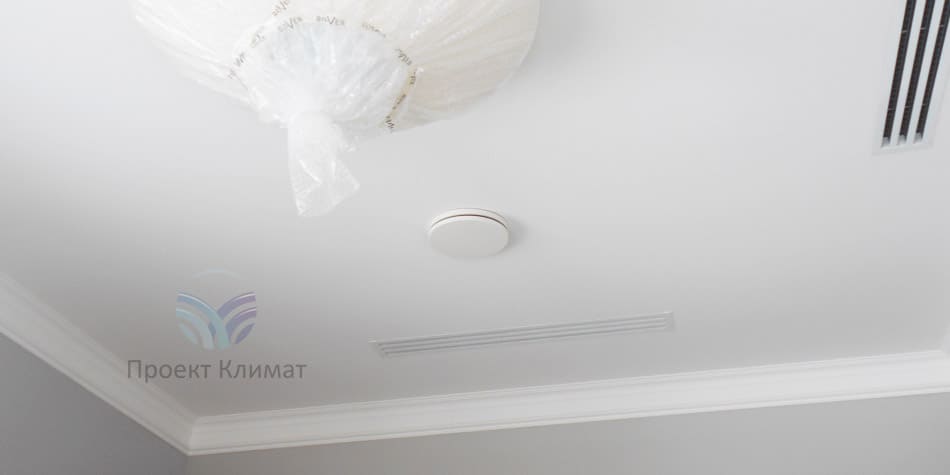

Диффузоры системы вентиляции: через них подаётся очищенный воздух с улицы. Также незаметны в интерьере квартиры
Диффузор вентиляции

Решётки канального кондиционера

Ещё и ещё одни. Почему так много? Для оптимального распределения воздуха, учитывалось всё: скорость раздачи, шум, комфорт. Декоративные решётки канальной системы: удачно вписываются в интерьер, не искажают его ничуть
Диффузор вентиляции

Потолочная решётка системы кондиционирования

И ещё одна. Всё. Крайняя. Нет, их на объекте больше, но внешний вид у них примерно такой же: ничего нового в следующих семи не будет


Ещё один успешно завершённый объект. С момента подписания акта выполненных работ второго этапа начинается гарантия на работы. Кстати, её поддерживает собственный сервисный центр по диагностике и ремонту систем вентиляции и кондиционирования. Сотрудники - штатные инженера. Другие компании привозят технику к нам на ремонт. Это о многом говорит!


Москва, квартира

120 м2

Канальное кондиционирование квартиры
