Кондиционер на четыре комнаты: первый этап установки

Фотографии с установки фреоновой трассы мульти сплит системы

Выполнить монтаж кондиционера на четыре помещения без ущерба для ремонта можно только на этапе самого ремонта. Это факт. Нет, можно, конечно, и по готовому, но только кто обрадуется нескольким метрам коробов, проложенных прямо по стенам во всех комнатах, куда устанавливаются сами кондиционеры?

На данном объекта заказчик заблаговременно озаботился установкой кондиционеров. Мест под внутренние блоки попросту нет (посмотрите на фасад здания) и было принято решение об установке мульти сплит системы на четыре комнаты: один внешний и четыре внутренних блока. С целью минимизации длин трасс и работ по заглублению в стенах было принято решение о прокладке фреоновых трасс кондиционера по полу.

Чаще прокладка фреонового контура проводится по стенам и потолку. Но в данном случае (из-за условий расположения внешнего блока и параметров отделки потолка) дешевле выходило провести монтаж по полу. Вот только под страхом дикого штрафа для строителей - запретить наступать, ставить что-либо и т.п. После окончания работ трасса опресовывается на предмет обнаружения не герметичных соединений, работа сдаётся заказчику. Но вот что происходит после - вне нашего ведения. А залом или трещина могут обнаружиться при запуске кондиционера. Вот только вскрывать полы и стены при уже выполненном ремонте - это катастрофа!

Закладка коммуникаций под мульти сплит систему

Крепление трассы кондиционера к полу

Шаг №1

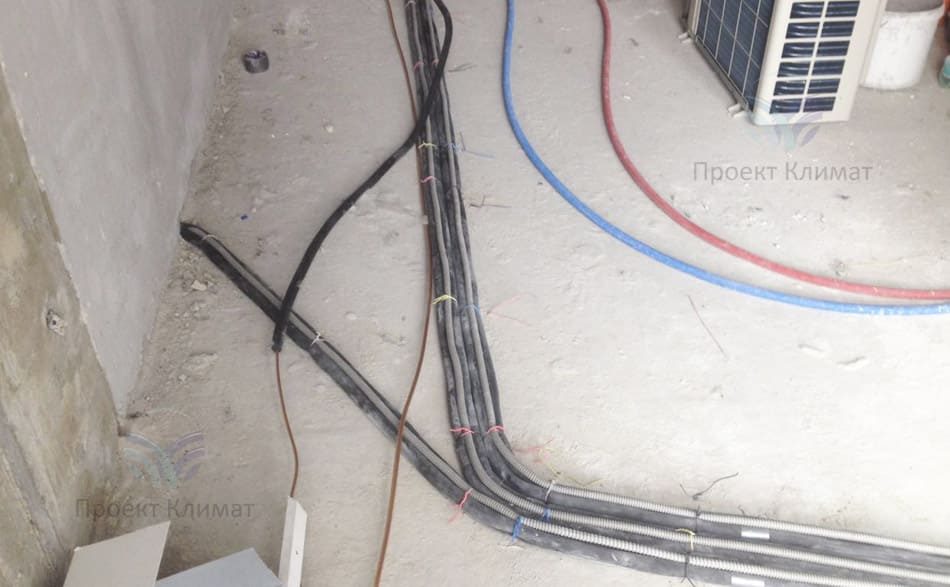

Крепление трассы кондиционера к полу. Внешний блок пока не вывешен. Пока что приступили к монтажу четырёх отдельных трасс под каждый внутренний блок
Разведение коммуникаций по комнатам

Шаг №2

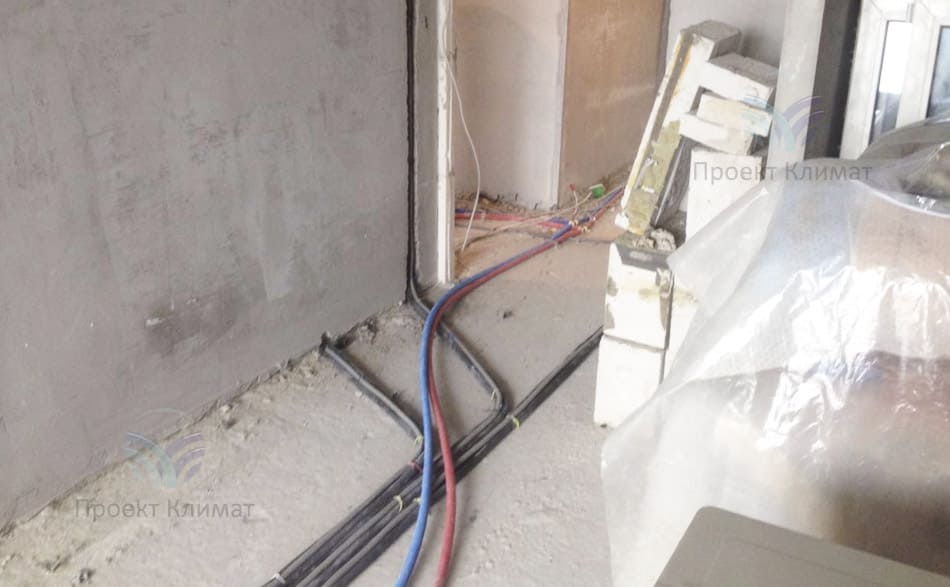

Разведение коммуникаций по комнатам: пока что выполнена прокладка трёх контуров
Трасса под кондиционер

Шаг №3

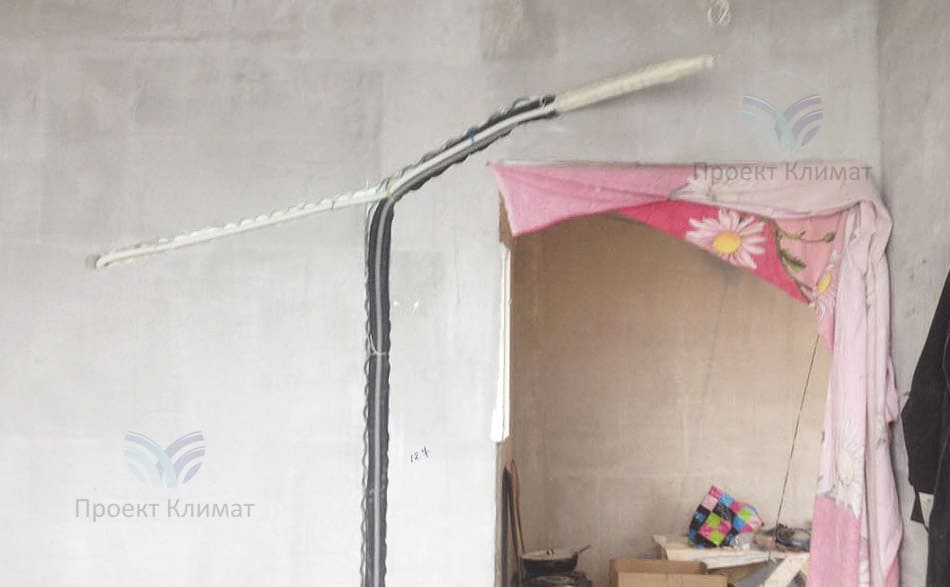

Если две разбежались по комнатам, то третья (как видно на фотографии) - поднялась по стене к месту планируемой установки внутреннего блока
Прокладка фреоновой трассы по стене

Шаг №4

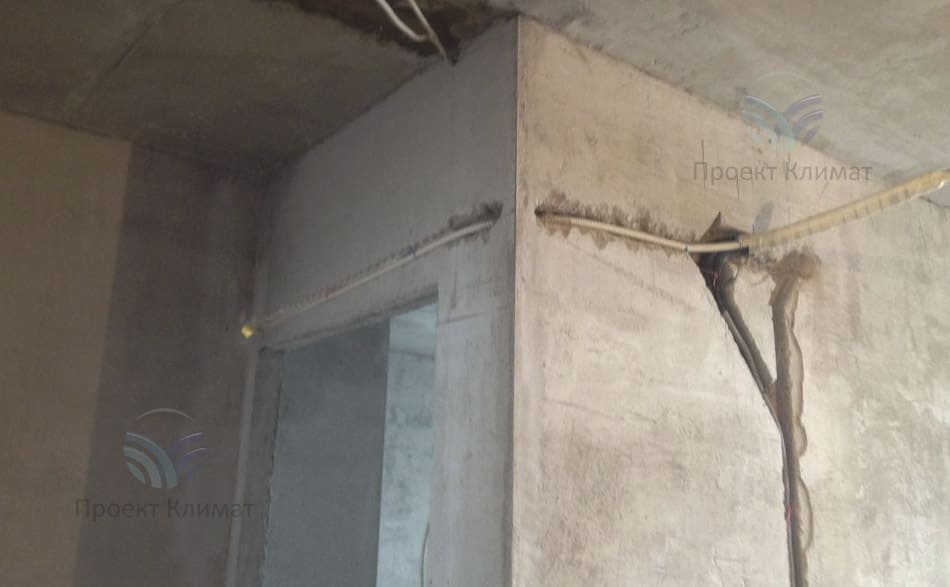

Другая зашла в соседнее помещение и также была подведена к будущему месту установки кондиционера
Трасса сплит-системы

Шаг №5

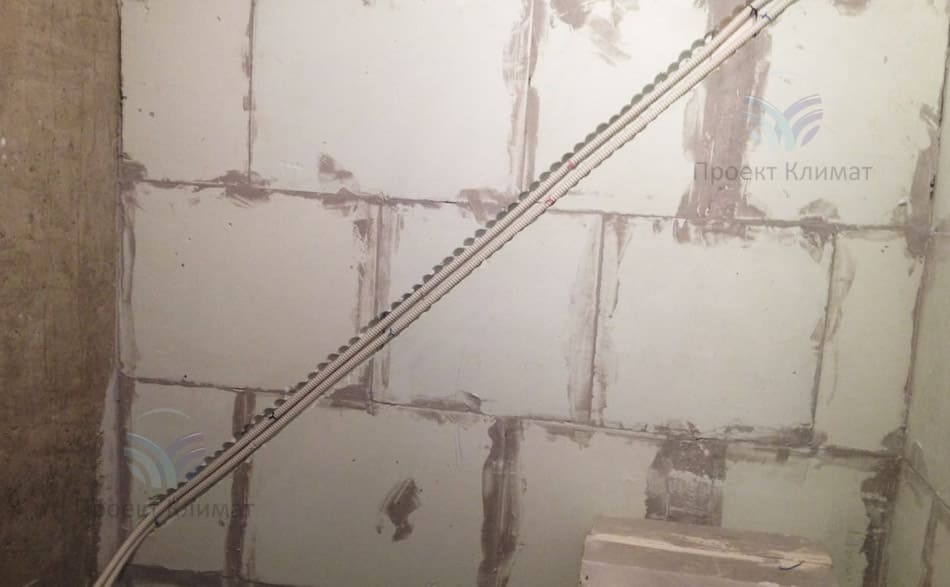

А вот третья... а далее - четвёртая. Разнообразия в данном случае маловато. Зато технически верно и грамотно
Коммуникации сплит-системы

Шаг №6

Коммуникации сплит-системы состоят не только из кабелей, медных трубок и теплоизоляции. Видно, как отдельно (к ближайшей точки слива, расположенной за стеной) выполнено отведение дренажной трубки под конденсат
Отведение дренажа кондиционера в канализацию

Шаг №7

Отведение дренажа от двух соседних кондиционеров

На этом этапе наши работы завершены. Желаем клиенту скорейшего окончания ремонта и ждём вызова на второй этап для монтажа внутренних блоков. А выглядеть объект примерно будет так: без единого сантиметра видимых коммуникаций, как на фотографиях ниже.

Дизайнерская серия Daikin. Беспроигрышный вариант для изысканных интерьеров
Установка внутреннего блока сплит-системы с предварительным укорачиванием и развальцовкой
Кондиционер MSZ-SF VE в интерьере комнаты загородного дома
Аналогичные операции проводятся с каждым из четырёх внутренних блоков: разметка под монтажную пластину, подключение трассы к штатным элементам коммуникаций, подключение питания и управления, тестирование
