Первый этап установки мульти сплит-системы на 4 внутренних блока

Деревянный дом хоть и идеально держит тепло зимой и задерживает прохладу летом, нор управлять климатом нужно и в нём. Чтобы не убивать такую красоту русского деревянного зодчества размещением нескольких внешних блоков на фасаде загородного дома заказчик принял решение об установке кондиционера на 4 комнаты, который способен одним внешним блоком охладить четыре (и даже более при монтаже, например, канальных кондиционеров) независимые комнаты!

Обратились к нам вовремя: на объекте как раз идут строительные работы и вот-вот начнутся отделочные. Мы успели проложить фреоновый контур, подвести питание и отвести конденсат. Все коммуникации затем буду скрыты, т.е. останутся видны только внутренние блоки кондиционеров. При получении с объекта фотографий второго этапа (по завершении ремонта) мы обязательно выложим и их.

Прокладка фреоновых трасс на этапе ремонта

Вывод фреоновых трасс к внешнему блоку мульти сплит-системы

Шаг №1

Вывод фреоновых трасс к внешнему блоку мульти сплит-системы. Проведено бурение сквозь бревно под четыре независимые трассы. Пока на фотографии только две
Все трассы кондиционера

Шаг №2

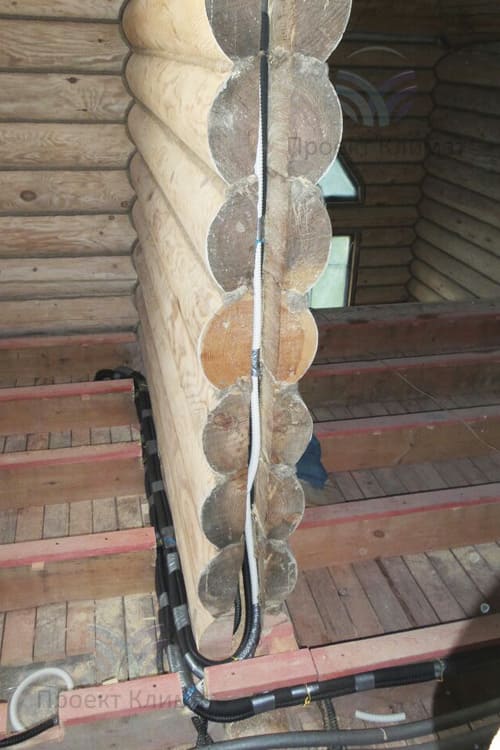

Все трассы кондиционера выведены к внешнему блоку кондиционера. Коммуникации в дальнейшем (при чистовой отделке частного дома) будут закрыты, так что останутся видны лишь внутренние блоки и ни сантиметра трассы или какого-нибудь кабеля или короба. Два кондиционера размещаются на нижнем этаже, два - идут наверх

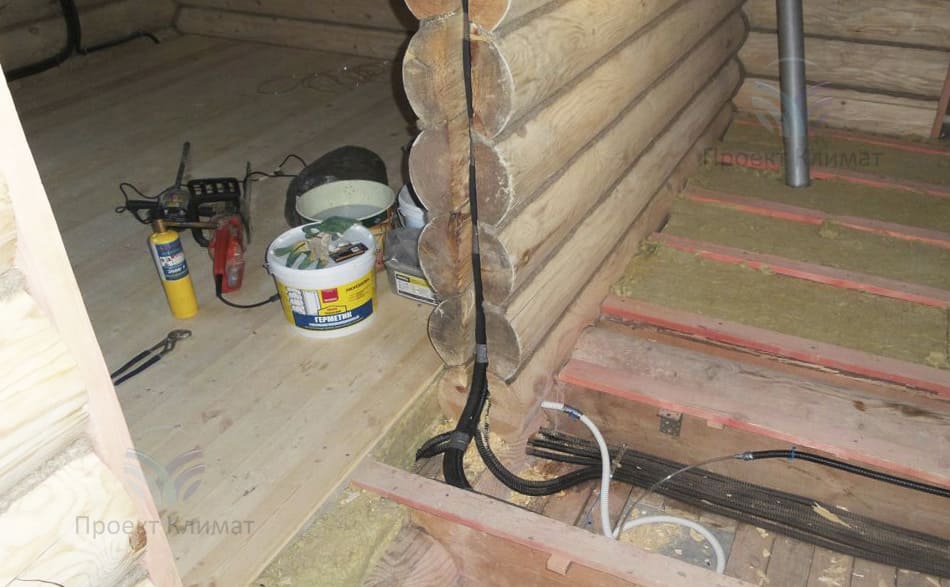

Прокладка трассы кондиционера по полу

Шаг №3

Прокладка трассы кондиционеров частично выполнена по полу, благо, что как материал (дерево), так и пространство позволяли проложить в нужном направлении. В косяке дверного проёма выполнено заглубление, в которое трасса уложена и после отделки также станет попросту невидна
Аналогично выполнен монтаж трассы

Шаг №4

Аналогично выполнен монтаж трассы под другой блок
Выбор места под кондиционер

Шаг №5

Выбор места под кондиционер определил заказчик. Но выбрано оно удачно: как правило над дверным проёмом ничего не размещают, т.е. нет отвлечение полезного пространства на сплит-систему. На фотографии видно, как подняли трассу под внутренний блок
Место установки сплит-системы

Шаг №6

Место установки сплит-системы заранее подготовили строители: выровняли "площадку", чтобы не было неровностей, ведь бревно имеет неправильную форму, а задняя поверхность внутреннего блока должна плотно прилегать к стене
Завершение монтажа одного из кондиционеров

Шаг №7

Оставшийся пучок коммуникаций ни в коем случае нельзя трогать на протяжении всего вашего ремонта! И строителям запретите! По нашей статистике на 2-3% объектов случаются заломы при проведении отделочных работ

Собственно, первый этап установки кондиционера закончен. Далее - заказчик проводит ремонт, а мы ждём звонка или иного оповещения о готовности к монтажу внутренних блоков. На втором этапе проводятся работы по креплению внутренних блоков, подключению к проложенным коммуникациям (вальцеванием), подсоединением кабелей питания и управления с проведением процедуры вакуумирования коммуникаций для откачки атмосферной влаги из трассы для сохранения свойств фреоновой смеси.

Монтаж кондиционеров в частных домах, квартирах, промышленных и коммерческих объектах, проектирование вентиляции с последующей реализацией проекта на объекте, ремонт климатического оборудования, обслуживание систем кондиционирования и вентиляции - это наша единственная специализация. Кроме этого мы ничего и не умеем. Но делаем свою работу исключительно здорово, поверьте! Штат компании - это не просто сотрудники, это партнёры компании, каждый из которых реализует нашу миссию на своём участке. Работайте с профессионалами! Тем более... посмотрите на наши цены. Они смешные... :о)

Далее - небольшая зарисовка со схожего объекта: видео первого и фотографии второго этапов монтажа кондиционеров в загородном доме. Правда, не в деревянном, а в кирпичном.

Установка мульти сплит в коттедже

Установка мульти сплит в квартире


Год спустя. Второй этап монтажа.

Поздравляем заказчика с окончанием ремонта. Получив звонок, назначаем дату второго этапа установки внутренних блоков кондиционера.

Надо отдать должное строителям - всё осталось в идеальном состоянии. Второй этап прошёл легко. Был смонтирован внешний блок, установлены все внутренние, проведена вакуумация трассы и проведён пробный пуск всей системы. На объекте были выбраны для установки:

  • мульти сплит система Daikin - лучший производитель на сегодняшний день
  • внутренние блоки кондиционеров дизайнерской серии - FTXG

Отличная техника для отличного загородного дома. С привлечением отличной компании. :о)

Второй этап работ

Монтаж внешнего блока мульти сплит системы

Шаг №1

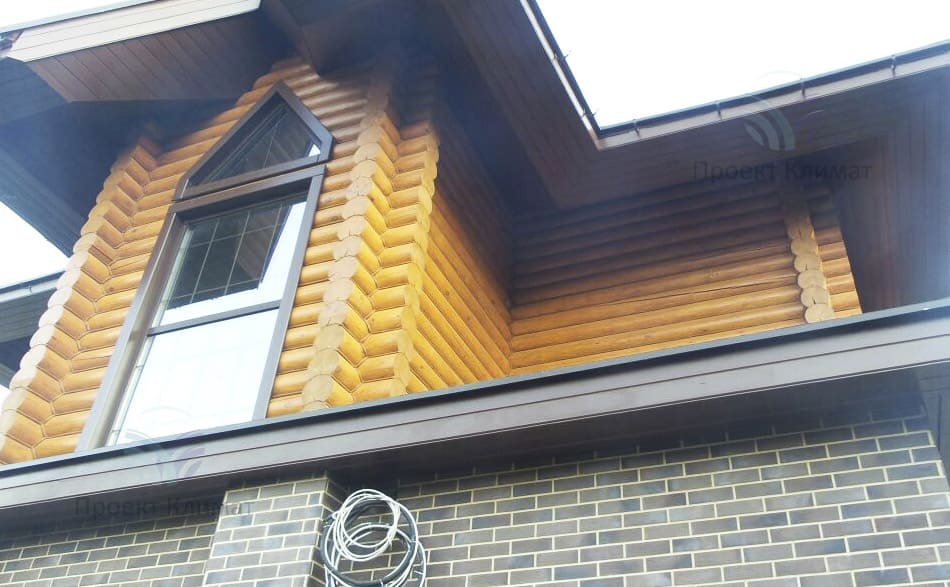

Монтаж внешнего блока мульти сплит системы. Часть трассы, находившаяся снаружи не тронута. Приступаем к монтажу
Установка кондиционера с лесов

Шаг №2

Были выполнены высотные работы: сбор лесов. С лестницы подобный блок установить невозможно - слишком тяжёлый и габаритный
Трасса под кондиционер

Шаг №3

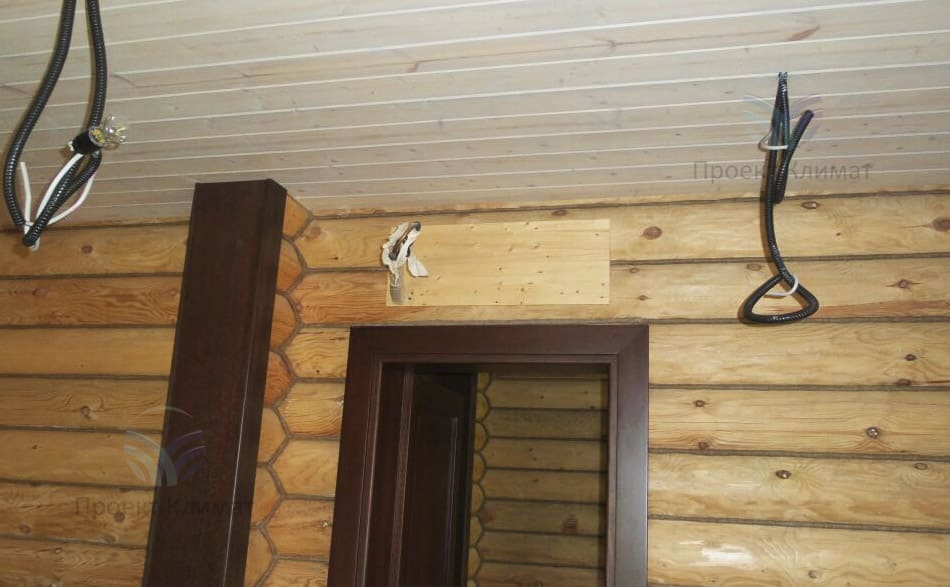

Посадочные места под кондиционер выполнены идеально: заказчик пригласил хороших строителей... которые и трассу не заломили. :о)
Подготовка к установке внутреннего блока

Шаг №4

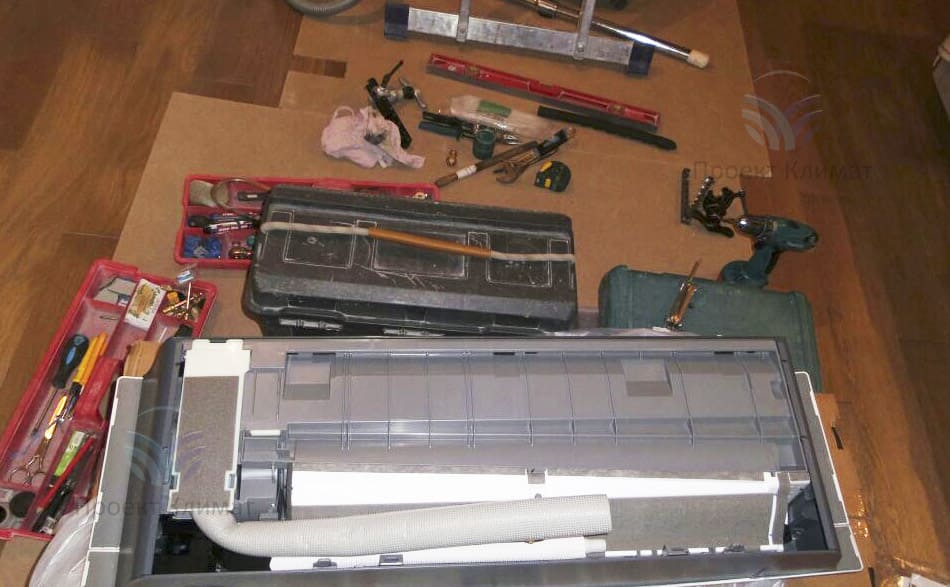

Внутренние блоки распаковываются, бригада готовит инструменты для установки кондиционера
Монтаж крепёжной пластины

Шаг №5

Монтаж крепёжной пластины выполняется в первую очередь. По уровню. Посадочное место в брусе также выполнено идеально - ещё раз спасибо строителям, не пришлось подпиливать!
Завершение работ по монтажу

Шаг №6

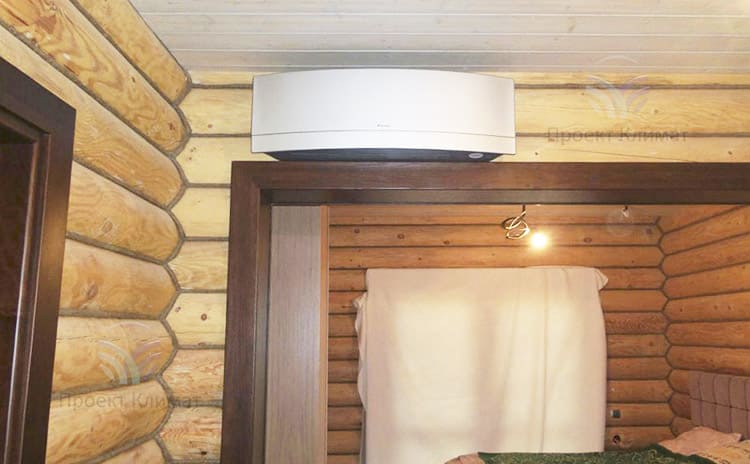

Завершение работ по монтажу: классика жанра
Второй блок мульти сплит системы

Шаг №7

Второй блок мульти сплит системы - работы те же: укорачивание трассы, вальцевание, подключение кабеля питания и кабеля управления, дренажной системы
Монтаж кондиционера на цокольной этаже

Шаг №8

Монтаж кондиционера на цокольной этаже. Он выполнен из кирпича. Стена ровная, но работы - те же
Ещё один блок мульти сплит системы

Шаг №9

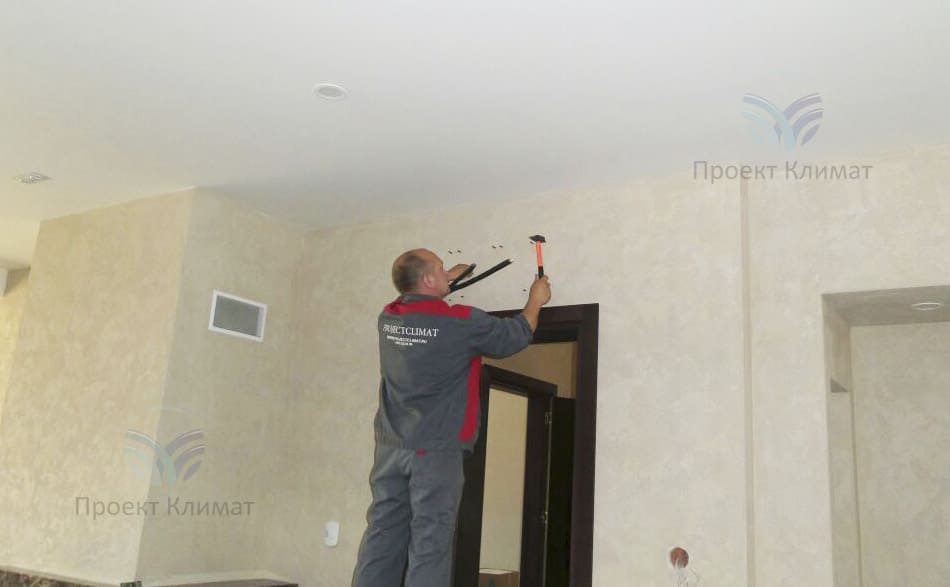

Ещё один блок мульти сплит системы также монтируется на первом этаже загородного дома. Выполняется разметка под монтажную пластину
Установка внутреннего блока кондиционера

Шаг №10

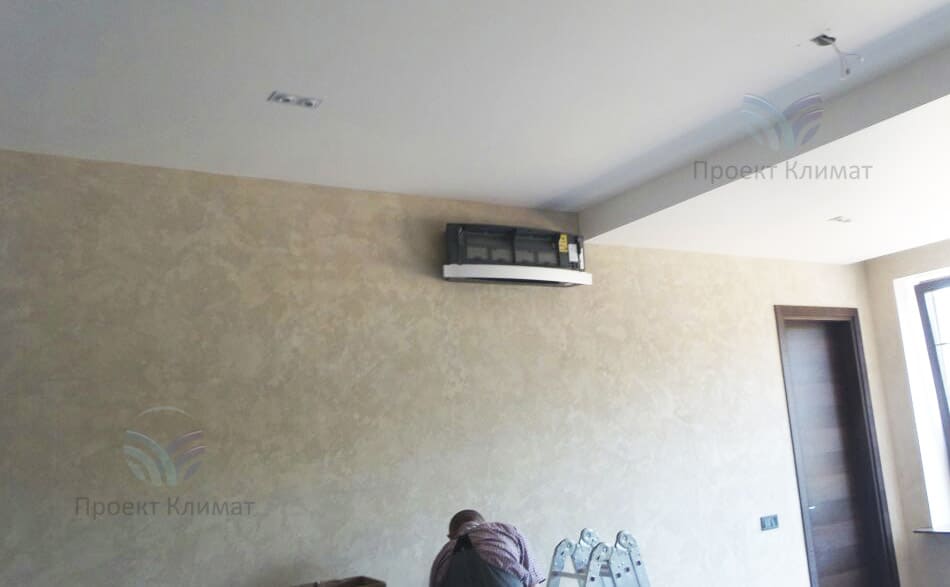

Установка внутреннего блока кондиционера после подключения фреонового контура
Завершение монтажа

Шаг №11

Завершение монтажа: фильтра установлены в посадочные гнёзда, декоративная панель устанавливается на место (была демонтирована для упрощения доступа к коммуникациям)
Монтаж кондиционера звершён

Шаг №12

Монтаж кондиционера звершён

С момента подписания акта выполненных работ второго этапа начинается гарантия на оборудования и работы по установке мульти сплит систем. Очередной объект завершён. Искренне надеемся, что сотрудничество с нашей компанией для заказчика было простым и выгодным. Снимите с себя головную боль, связанную с поиском, подбором, оценкой, получением скидок и т.п. всего того, что касается систем кондиционирования и систем вентиляции! Доверьте свой объект нам! Поверьте, мы сделаем выгодное предложение как на оборудование, так и на работы по его установке.


Подмосковье, коттедж

350 м2
