Под сотню метров коммуникации фреонового контура и воздуховодов переменного сечения с переходами, отводами и клапанами, бурение отверстий и заглубления в стенах, подведение электрики, разведение управляющих кабелей и элементов управления, отведение конденсата по системе дренажа. И всё это при необходимости увязать с имеющимися и возводимыми системами, учитывая дизайнерские пожелания заказчика.

Вам кто-то готов провести эти работы без проекта?

Гоните взашей! Либо это непрофессионал, либо любитель. Одно из двух. Хотя нет, третий вариант - попытка любыми способами выйти на объект, а там, обкатанный вариант: чем дальше по времени - тем больше смета за счёт "непредвиденных" дополнительных работ. Мы не раз подобные объекты переделывали по просьбе заказчиков.

Основополагающий документ - это проект системы кондиционирования и вентиляции. Мы обладаем официальным правом на проведение данных видов работ благодаря наличию СРО! Наша ответственность застрахована!


Первый этап: проектирование

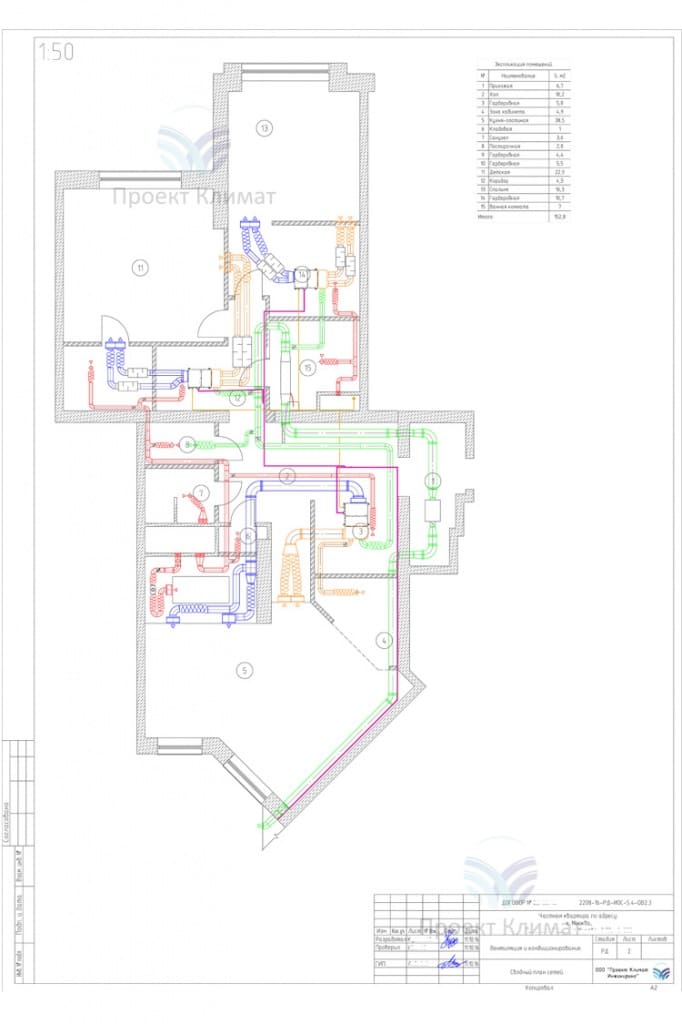

Проект кондиционирования квартиры

Шаг №1

Проект кондиционирования квартиры

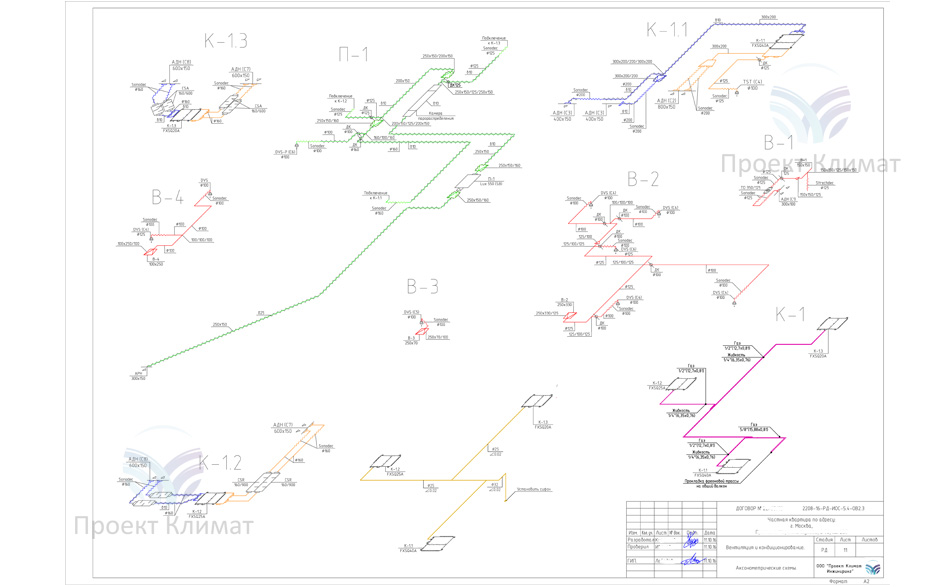

Аксонометрия системы кондиционирования и вентиляции

Шаг №2

Аксонометрия системы кондиционирования и вентиляции
Проект канального кондиционирования квартиры

Шаг №3

Проект канального кондиционирования квартиры

Именно проект ложится в основу подбора оборудования и расчёта объёмов работ. Соответственно, только проект может задать вектор для расчёта стоимости объекта!

Первый этап установки канальных кондиционеров и вентиляции

После утверждения проекта и согласования сметы подписываем договор, получаем предоплату согласно условий договора и приступаем к комплектации объекта. Смонтирована мультизональная система VRV Daikin с внутренними блоками кондиционеров канального типа. Это система кондиционирования.

За вентиляцию в квартире отвечает приточная установка Briizart, несколько вентиляторов и система автоматики с клапанами.

Помимо этого заказчик принял верное решение по проектированию, монтажу и интеграции системы увлажнения воздуха на базе Carel. В один из канальных воздуховодов выполнена врезка (с учётом интенсивности расхода воздуха и влаги) распылителя, а также датчики уровня влажности, капелуловители и система автоматики. Теперь от беды всех квартир (исключительно высокой сухости воздуха) семья страдать не будет!

Монтаж системы вентиляции и кондиционирования

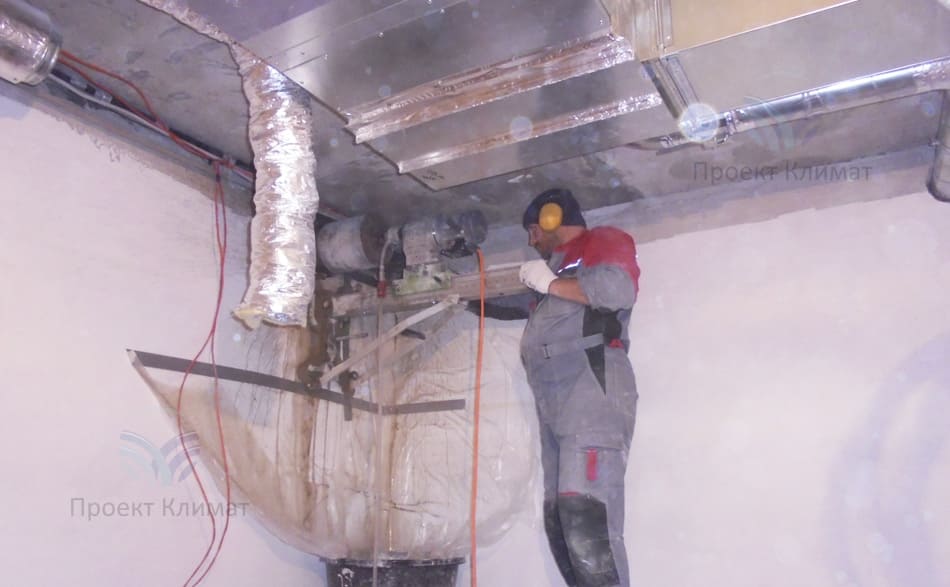

Бурение стен под прокладку воздуховодов

Шаг №1

Бурение стен под прокладку воздуховодов проводится с применением алмазного бура для сохранения целостности и жёсткости конструкции. Такие работы (грязные) можно выполнить только на этапе строительства и реконструкции объекта

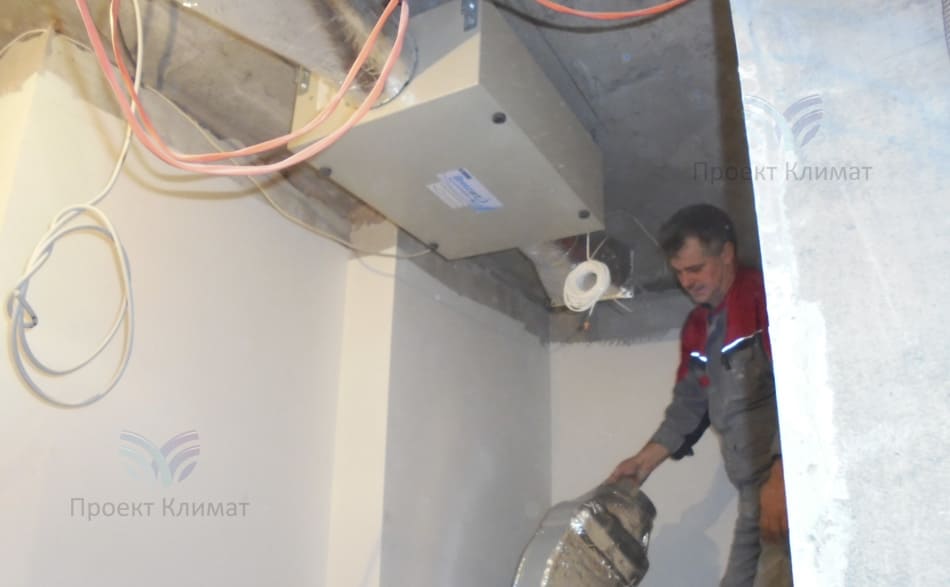

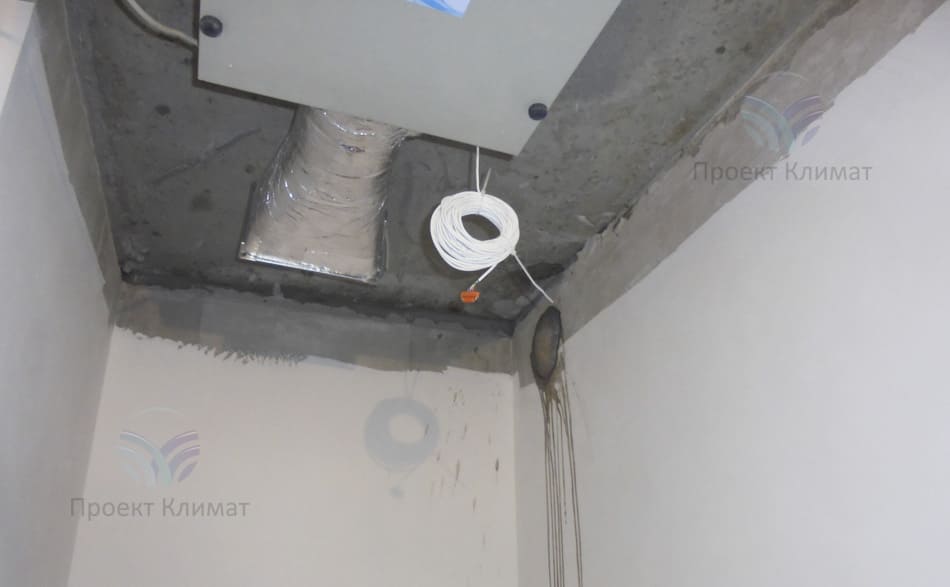

Приточная установка

Шаг №2

С обратной стороны стены, в которой выполнено отверстие уже смонтирована приточная установка с подведённым к ней адаптером для подсоединения воздуховода
Проводится подключение воздуховодов

Шаг №3

Проводится подключение воздуховодов к приточной установке

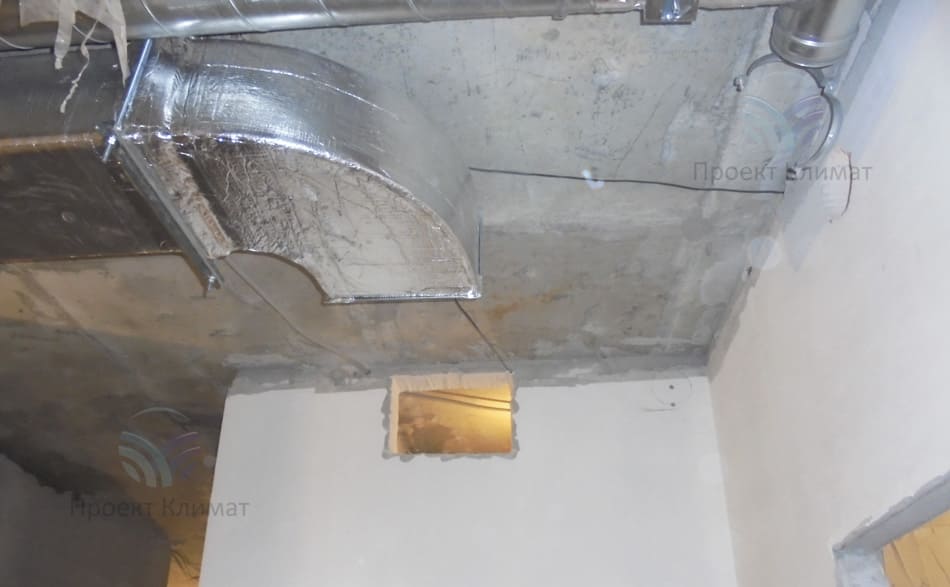

Воздуховоды системы вентиляции в квартире

Шаг №4

Далее - разведение сети воздуховодов по квартире, интеграция с системой канального охлаждения воздуха

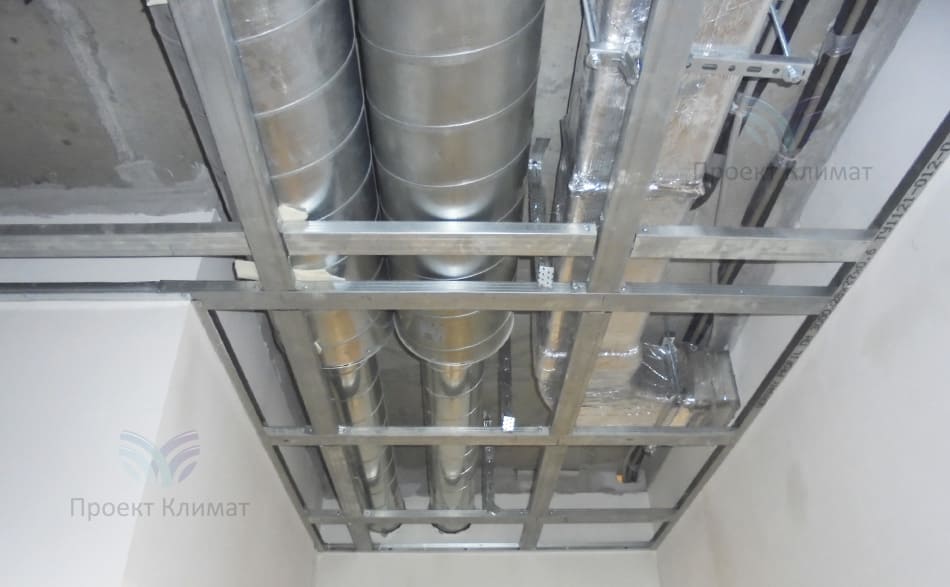

Воздуховоды системы вентиляции в квартире

Шаг №5

Воздуховоды системы вентиляции в квартире. Протяжённость, сечение, переходы - всё предварительно рассчитывалось!
Глушители шума системы вентиляции

Шаг №6

Глушители шума системы вентиляции призваны снизить звуковое давление, создаваемое приточной установкой. Всё зашивается под потолком
Адаптеры под решётки

Шаг №7

Воздуховоды доводятся до адаптеров, на которые затем будут закреплены решётки и выполнена раздача воздуха по помещениям

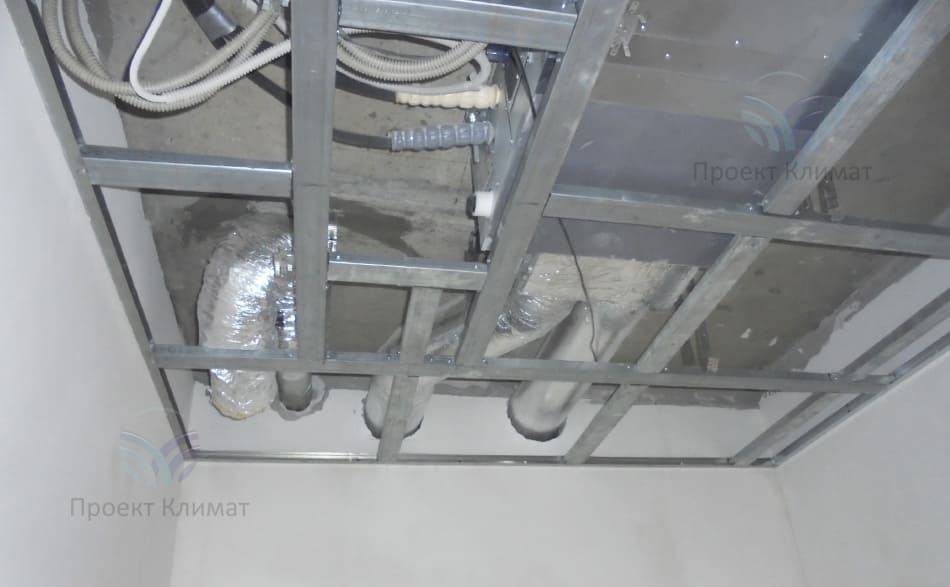

Подведение воздуховодов до адаптеров

Шаг №8

Подведение воздуховодов до адаптеров

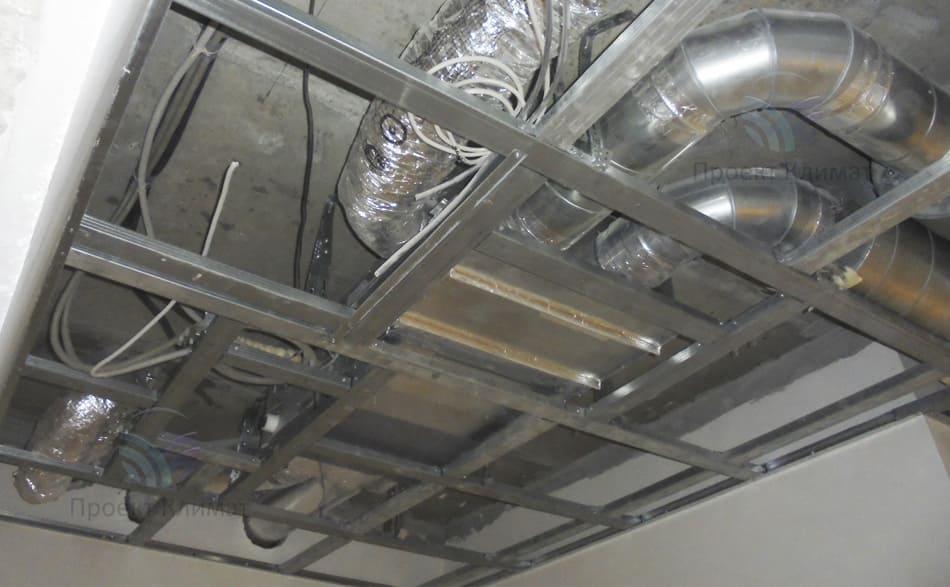

Воздуховоды в квартире

Шаг №9

Воздуховоды в квартире будут затем вовсе невидны. Все выполнены из нержавейки, но концевики - из гофрированного материала для демпфирования колебаний при запуске и простоты монтажа конечных участков трасс

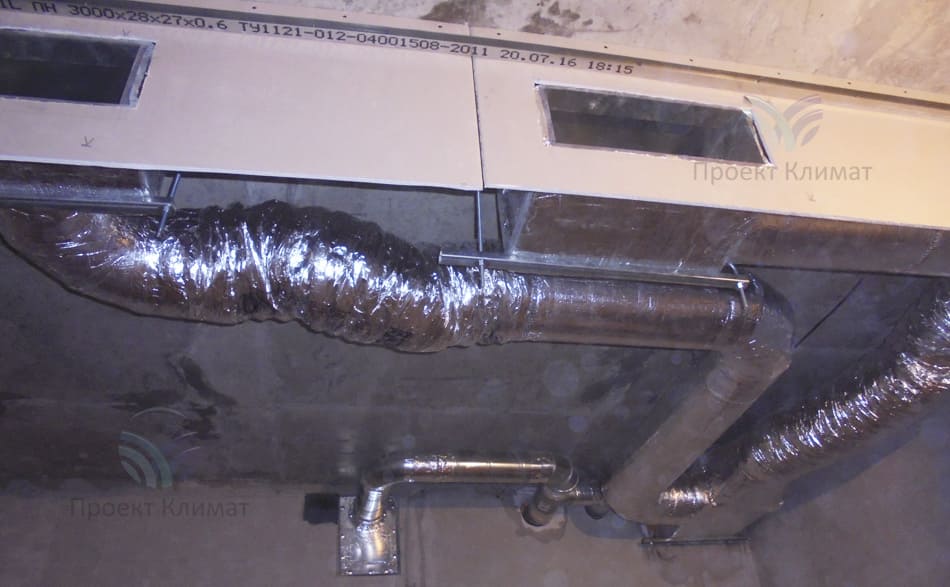

Адаптер под черновым потолком

Шаг №10

Адаптер под черновым потолком с подведённым к нему воздуховодом

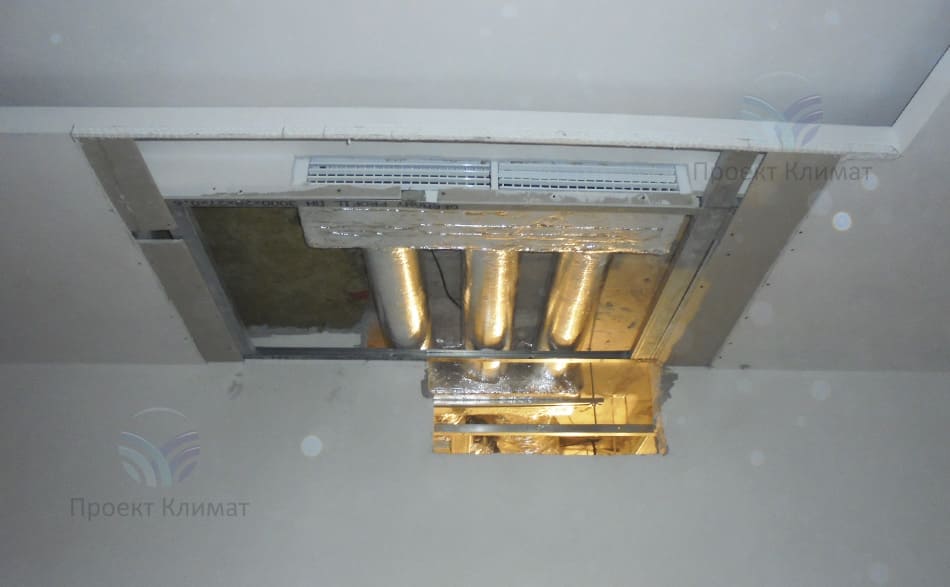

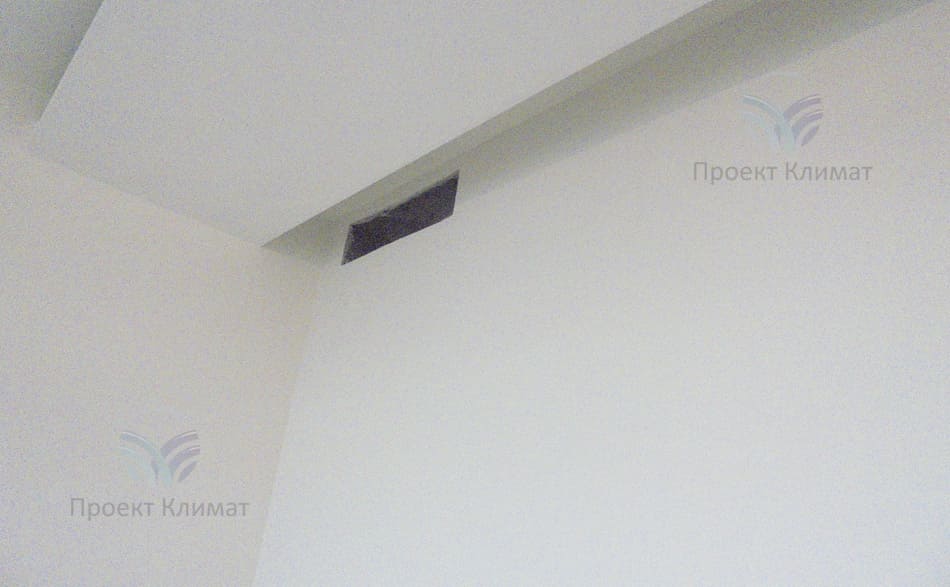

Отверстие под декоративную решётку

Шаг №11

Отверстие под декоративную решётку системы вентиляции и канального кондиционирования
Монтаж адаптера на канальный кондиционер

Шаг №12

Монтаж адаптера на канальный кондиционер: с обеих сторон подсоединены адаптеры, заказанные индивидуально под данную систему, к которым в дальнейшем и будут крепиться воздуховоды
Монтаж внутреннего блока канального кондиционера

Шаг №13

Монтаж внутреннего блока канального кондиционера под потолок на шпильки
Подключение воздуховодов

Шаг №14

Подключение воздуховодов к адаптерам и разводка их по помещениям

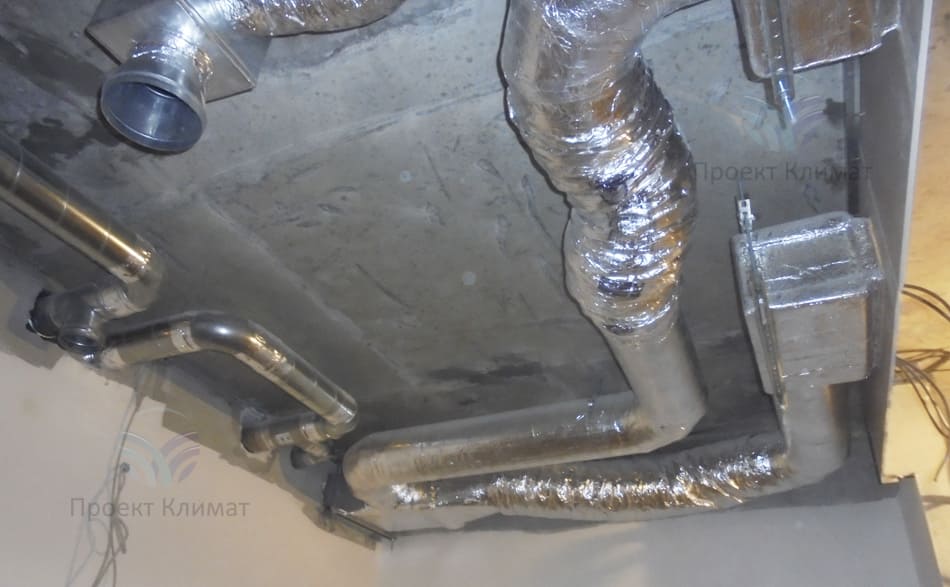

Монтаж воздуховодов канального кондиционера

Шаг №15

Монтаж воздуховодов канального кондиционера. Все воздуховоды (холодная магистраль) оклеены дополнительно теплоизоляцией, которая ещё и снижает уровень шума от работы оборудования

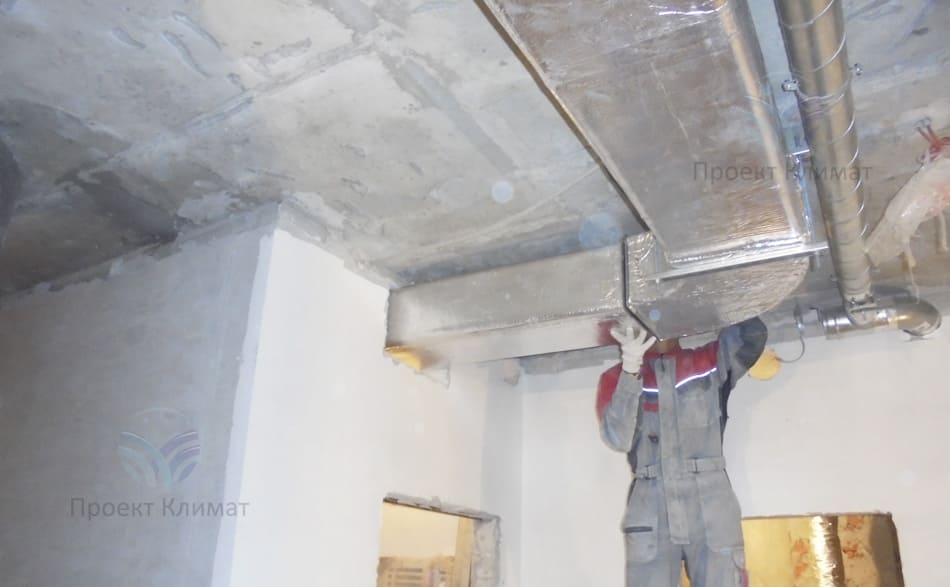

Работы по монтажу прямоугольных воздуховодов

Шаг №16

Работы по монтажу прямоугольных воздуховодов системы канального кондиционирования воздуха

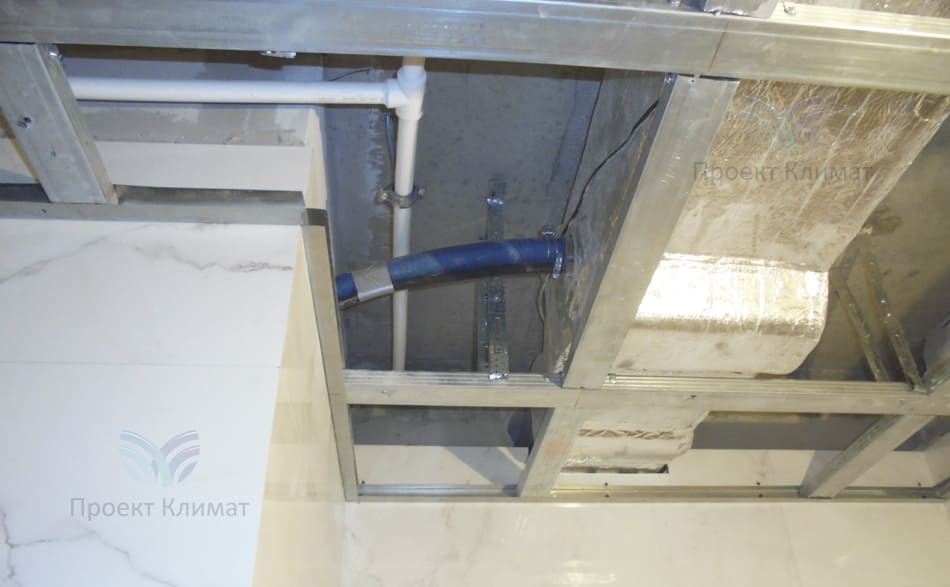

Внутренний блок канальной сплит-системы

Шаг №17

Внутренний блок канальной сплит-системы под потолком, с подведённой фреоновой трассой и воздуховодами
Внутренний блок канальной сплит-системы

Шаг №18

Ещё один из кондиционеров канального типа
Канальное кондиционирование

Шаг №19

Канальное кондиционирование подразумевает возможность подключения отдельного воздуховода, подающего свежий атмосферный воздух в квартиру с охлаждённым воздухом кондиционера. Его как раз и видно на фотографии

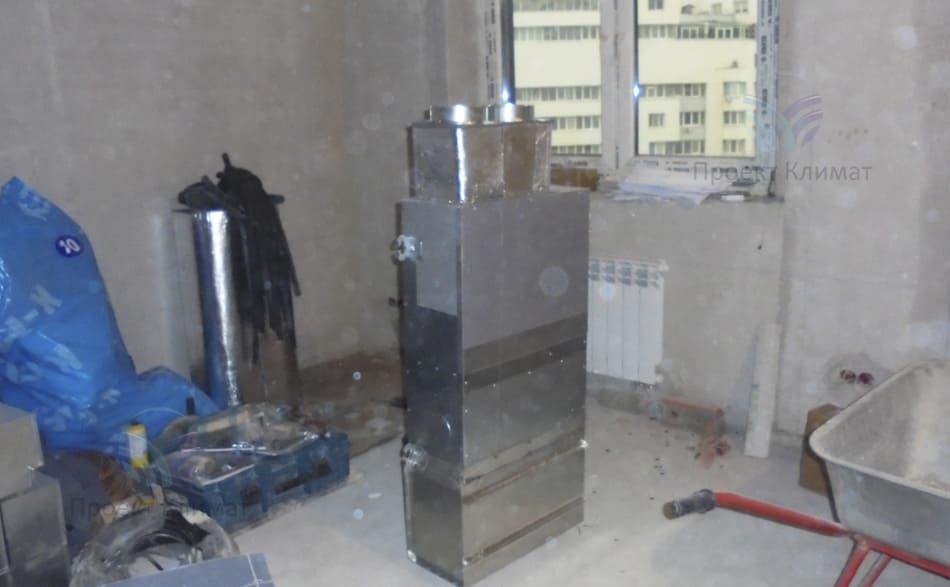

Канальное увлажнения воздуха

Шаг №20

Помимо вентиляции и охлаждения в систему интегрирован канальный увлажнитель с системой автоматики: заказчик может ещё и увлажнять воздух!
Сервисные люки канального кондиционера

Шаг №21

Строители уже смонтировали потолок и нам удалось закрепить люки для последующего проведения работ по сервисному обслуживанию и ремонту кондиционеров

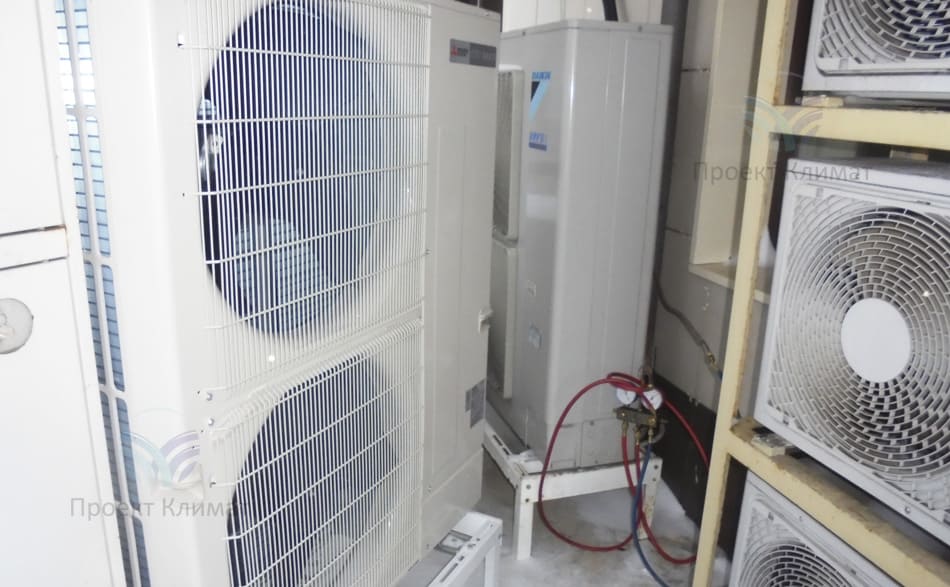

Внешний блок VRV Daikin

Шаг №22

Внешний блок VRV Daikin еле удалось втиснуть на выделенное ей место на общем балконе! Проводим опрессовку

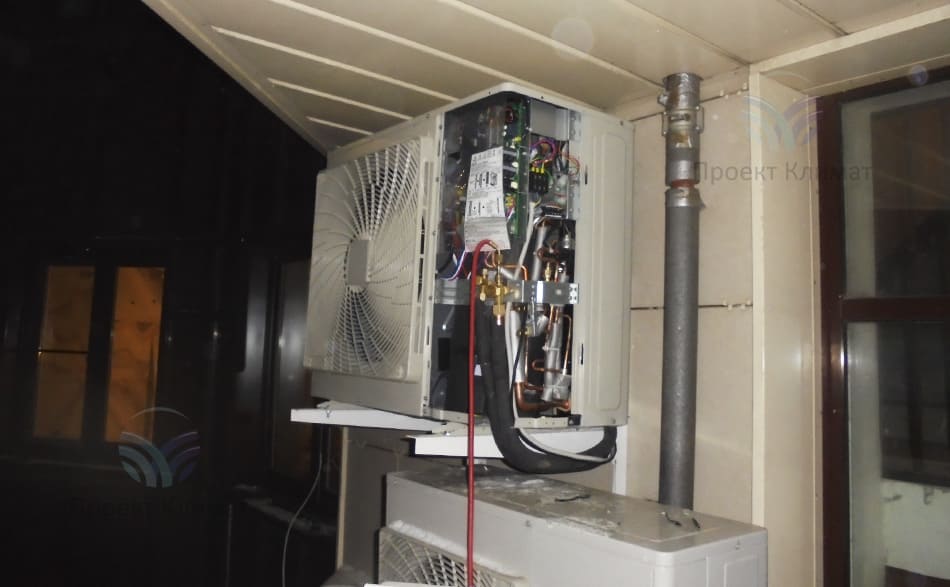

Второй внешний блок канального кондиционера

Шаг №23

А это уже на VRV, а внешний блок обычного кондиционера: отвечает за отведение тепла одного из канальных кондиционеров

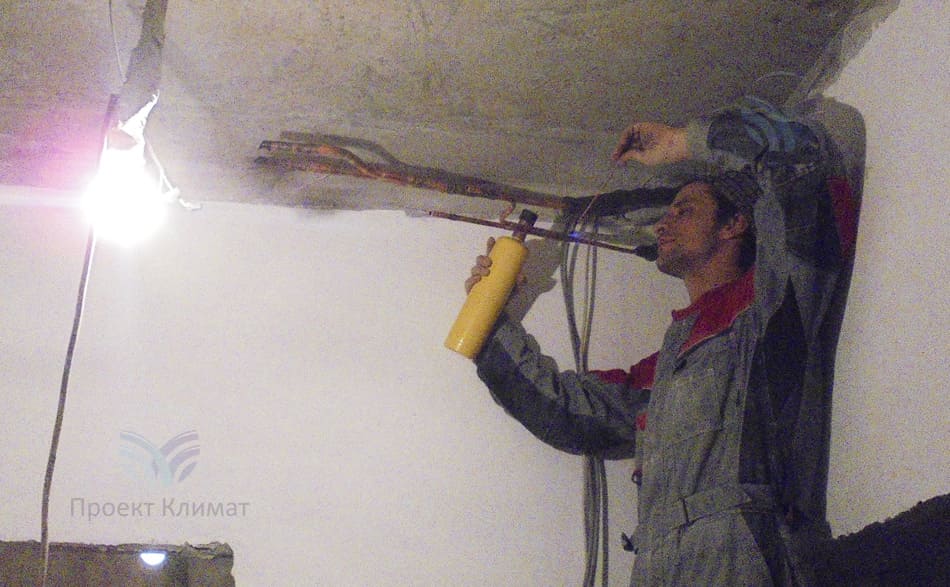

Пайка рефнет-разветвителя

Шаг №24

Пайка рефнет-разветвителя: к трассе (фреоновой магистрали) приваривается разветвитель потоков для подачи фреона нескольким внутренним блокам

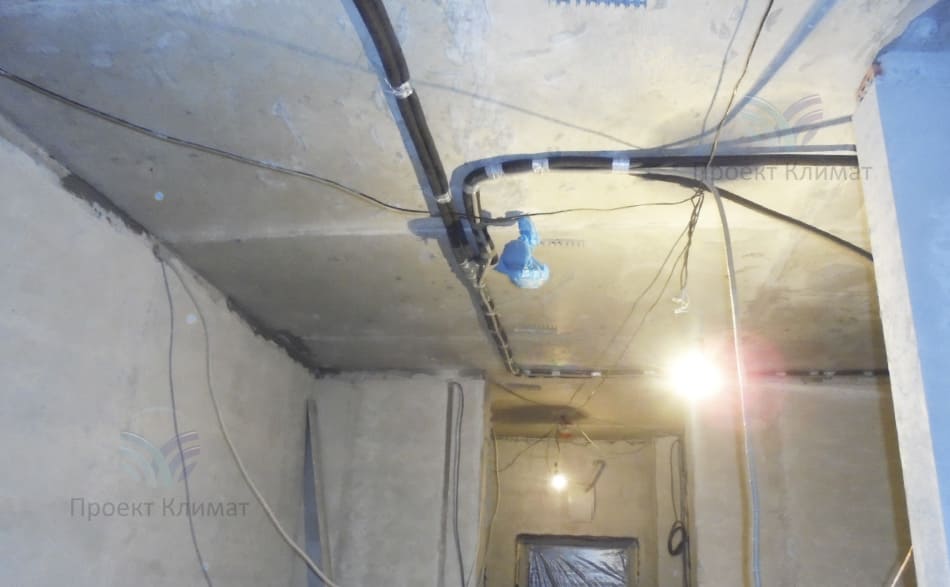

Фреоновая трасса проложена по потолку

Шаг №25

Фреоновая трасса проложена по потолку: так короче, так проще и дешевле. Для клиента - в первую очередь!

Что дальше? Ждём завершения отделочных работ на объекте для повторного выезда (и не одного) для завершения работ: монтажу щелевых решёток, диффузоров, проведению работ по пуск-наладке системы вентиляции и канального кондиционирования воздуха.


Завершение монтажа вентиляции, кондиционирования и увлажнения в квартире

Прошёл практически год с момента выхода на объект для закладки коммуникаций. Ремонт в квартире практически завершён и нас пригласили на окончание ранее начатых работ. Что вышло - представлено на фотографиях ниже.

Завершение работ по монтажу вентиляции и увлажнения

Решётки системы кондиционирования и вентиляции

Шаг №1

Решётки системы кондиционирования и вентиляции

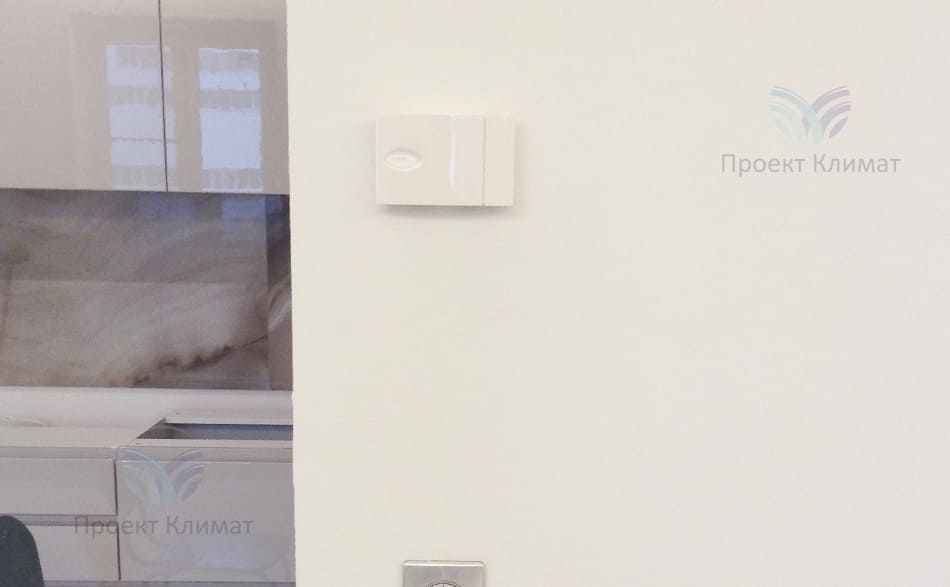

Пульт управления приточной установкой

Шаг №2

Пульт управления приточной установкой для регулировки параметров воздушной среды в квартире
Декоративные решётки вентиляции и кондиционирования

Шаг №3

Декоративные решётки вентиляции и кондиционирования на кухне

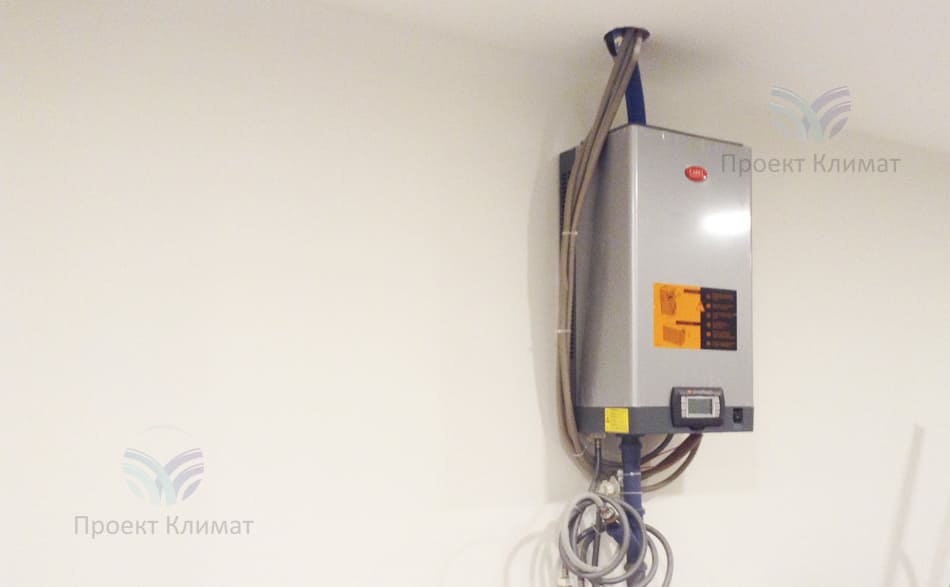

Увлажнитель Carel

Шаг №4

Увлажнитель Carel в подсобном помещении для обеспечения подачи и распыления влаги в каналах

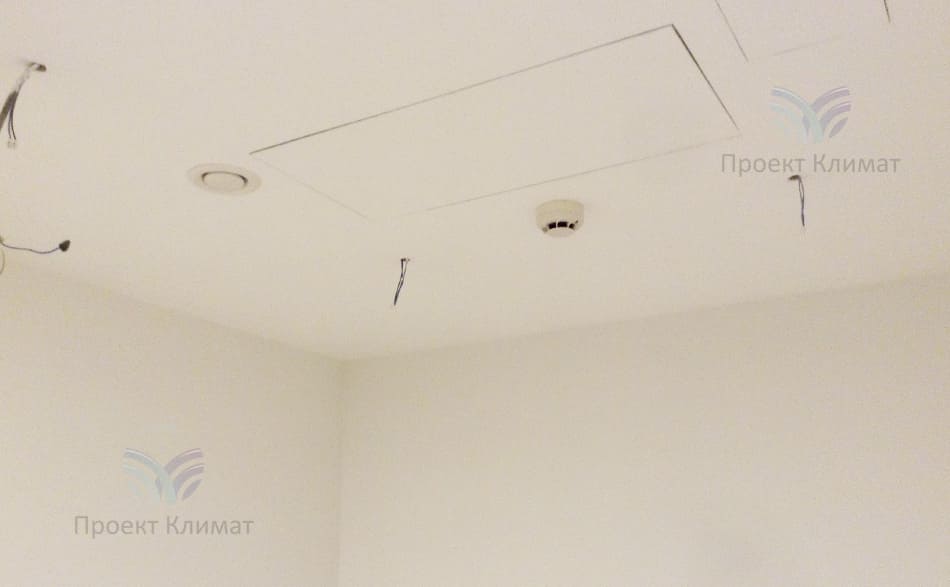

Сервисный люк системы вентиляции и кондиционирования

Шаг №5

Сервисный люк системы вентиляции и кондиционирования

Собственно, всё. Объект поставлен в базу завершённых на гарантийное обслуживание и поддержку со стороны нашего сервисного центра.



Москва, квартира

170 м2
