Подключение фреонового контура квартиры к общедомовой системе кондиционирования

Монтаж систем VRF Cшен Multi

Один из элитных жилых комплексов Москвы. При строительстве объекта проведены работы по установке VRF Mitsubishi Electric с заведением всех коммуникаций по квартирам. В зависимости от площади и места размещения реализованы несколько схем работы: выделение одного внешнего блока мультизональной системы кондиционирования на одну, две и три квартиры.

"Проект Климат" проводит на данном объекте следующие работы:

  • сервисное обслуживание систем кондиционирования и вентиляции
  • проектирование и монтаж систем кондиционирования внутри квартир с последующим подключением к центральным коммуникациям

Монтаж кондиционеров и вентиляции на этапе ремонта в квартире

В данном примере как раз отражены работы по подключению уже созданной и смонтированной системы канального кондиционирования в квартире на этапе ремонта. До момента запуска фреона в трассу в обязательном порядке проводится работа по впайке фильтра в коммуникации. Этот шаг тем более важен для нас, что позволяет гарантировать работоспособность системы вне зависимости от качества работ, проведённых компанией, нанятой со стороны застройщика: невозможно проверить чистоту трасс и т.п. скрытые работы. А за эксплуатацию и работоспособность как внешних, так и внутренних коммуникаций отвечает уже наша компания!

Впайка фильтров в трассу мультизональной системы City Multi

VRF Mitsubishi Electric City Multi

Шаг №1

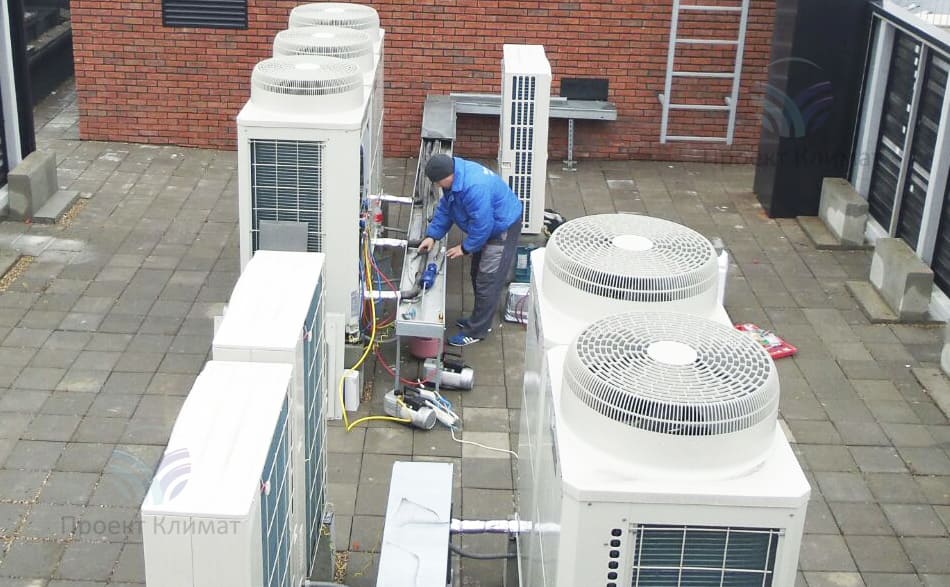

Внешние блоки системы мультизонального кондиционирования VRF Mitsubishi Electric City Multi.

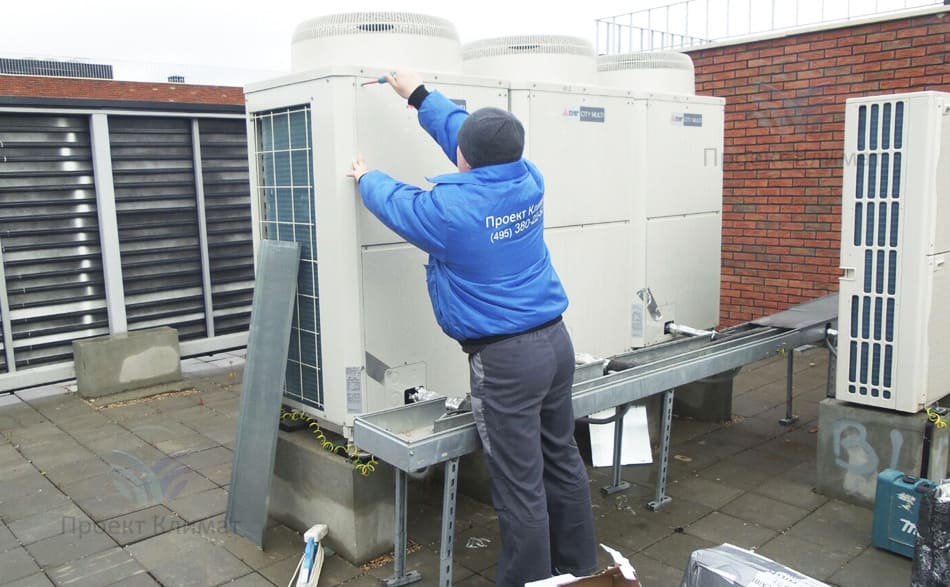

Демонтаж защитного кожуха

Шаг №2

Демонтаж защитного кожуха для последующего подключения инструмента и проведения работ по подключению коммуникаций, впайке фильтра на фреоновую трассу

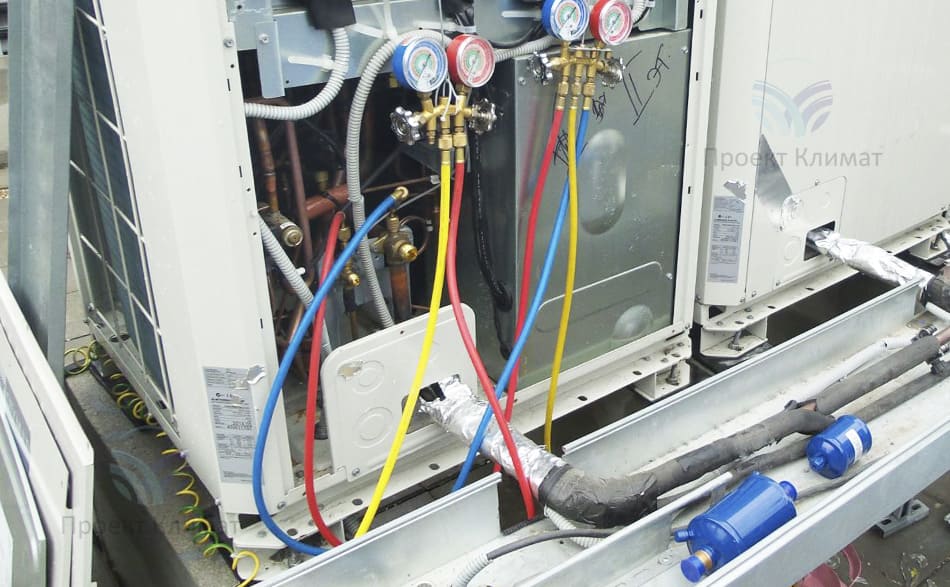

Подключение вакуумных насосов

Шаг №3

Подключение вакуумных насосов к системе. Проводится также сбор фреоновой смеси из контура обратно в компрессор мультизональной системы

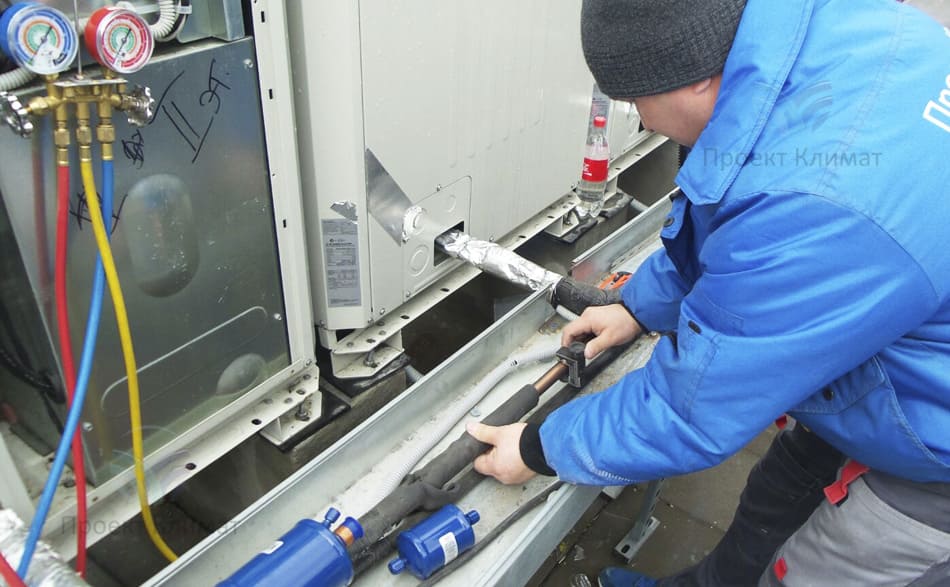

Подготовка фильтров для фреонового контура

Шаг №4

Подготовка фильтров для фреонового контура
Демонтаж трассы системы кондиционирования

Шаг №5

Демонтаж участка трассы системы кондиционирования. Освобождается небольшой участок, на место которого и будут впаяны фильтра

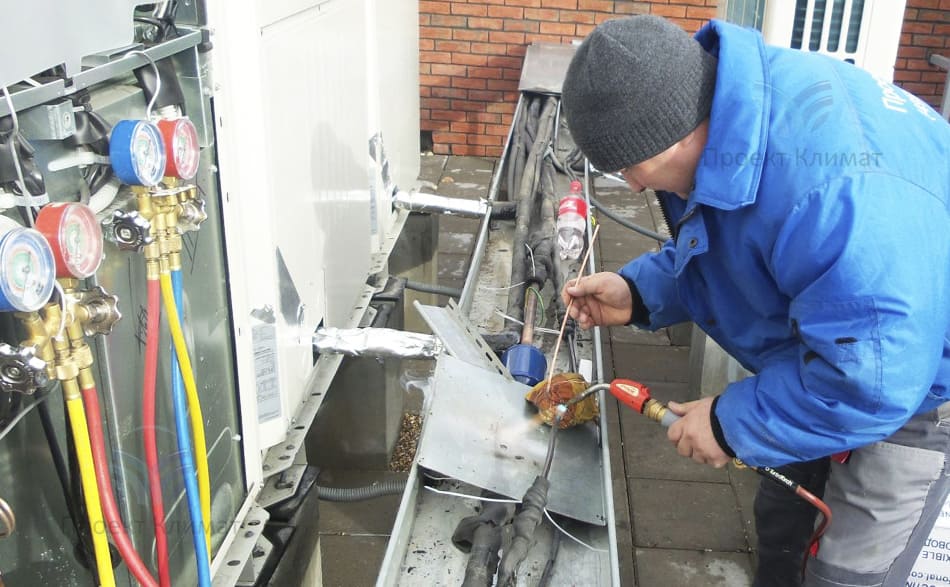

Пайка фреонового контура

Шаг №6

Пайка фреонового контура проводится с применением специального припоя с содержанием серебра. Также в момент проведения работ в данный участок трассы подаётся инертный газ - азот для предотвращения окисления коммуникаций
