Монтаж системы вентиляции и кондиционирования в поликлинике

Шаг №1

Установка VRF Hisense: полноценная городская поликлиника в четыре этажа, на которой проведён полный комплекс работ по созданию системы кондиционирования и вентиляции

Фотографии с примером работ по прокладке коммуникаций и установке основного оборудования

В Москве сейчас проходит глобальная программа переоснащения и реконструкции городских поликлиник. Их более тысячи. На нескольких подобных объектах наша компания выступала как субподрядчик по монтажу систем вентиляции и кондиционирования.

На данном объекте из оборудования было заложено: VRF Hisense и вентиляция KORF. И с тем, и с другим брендом работали до этого очень и очень плотно, так что вопросов по монтажу в рамках утверждённого проекта не было от слова "совсем".

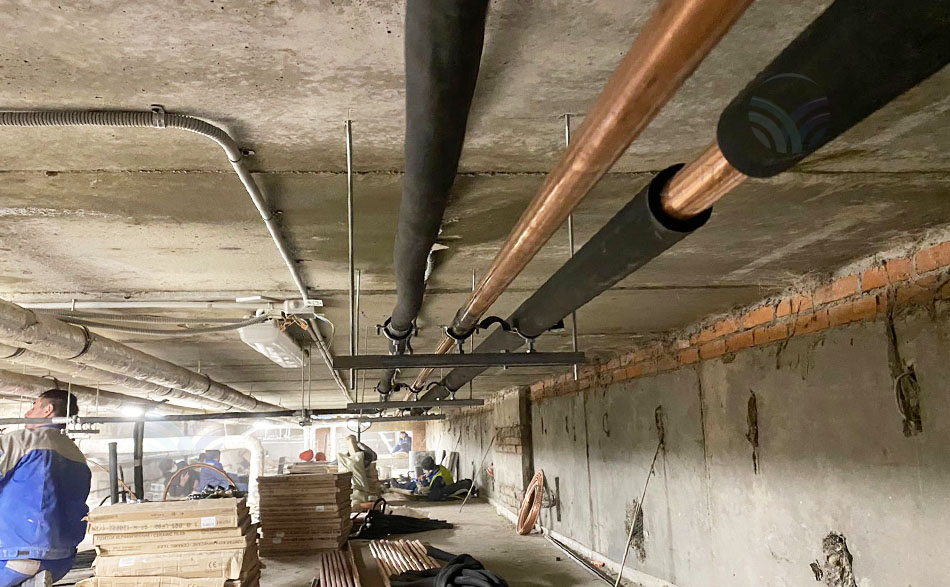

Монтаж фреонового контура VRF системы Hisense

Вся трасса - медная. Имеет различное сечение. На данной фотографии - это магистральная трасса с большим сечением: она проходит по кровле и спускается по этажам с разбиением на отдельные ветки фреонового контура для последующего подключения каждого внутреннего блока в отдельности.

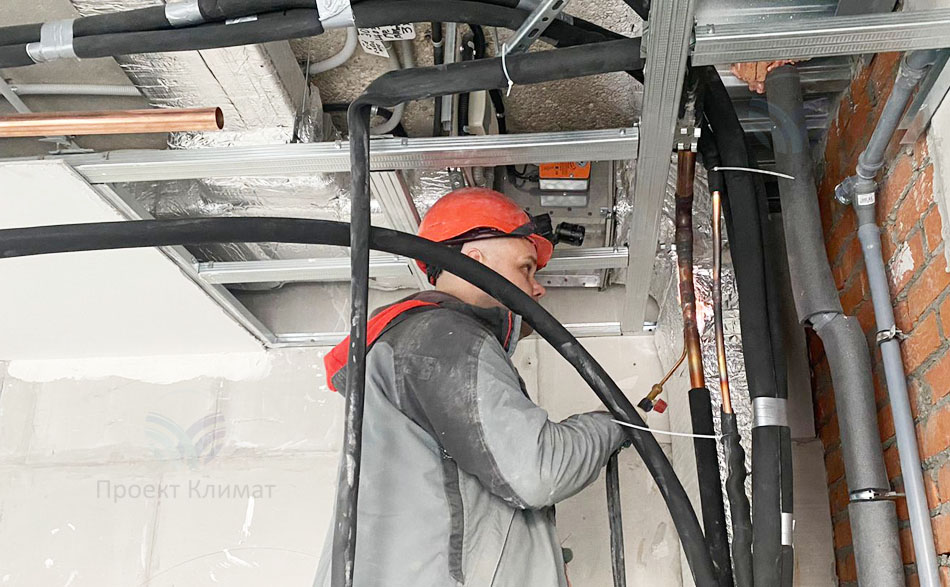

Пайка фреоновой трассы

Длина коммуникаций - несколько километров. Все соединения - пайка. И этих паек также - тысячи. Причём каждая должна быть герметична, иначе заправленный фреон выйдет (рано или поздно - в зависимости от размера утечки). Каждая пайка проводится под азотом для предотвращения образования окалины на внутренних поверхностях медных труб.

Канальные кондиционеры VRF Hisense

95% всех внутренних блоков - это канальные кондиционеры, которые подразумевают скрытый монтаж под потолком. К ним подводятся воздуховоды, через которые воздух подаётся и раздаётся воздух. Проводятся работы по отведению конденсата по полипропиленовым трубопроводам в канализацию. Лишь в серверных (для охлаждения оборудования) установлены классические настенные варианты кондиционеров.

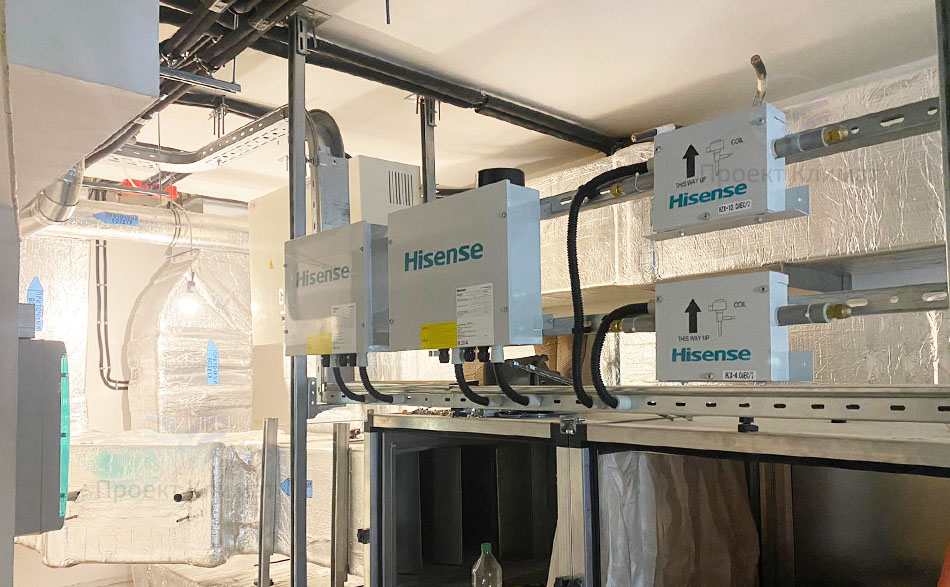

Автоматика мультизональной системы

Километры проводов (помимо питающих кабелей) - это кабели под пульты и блоки автоматики, которые управляют всей системой. Система кондиционирования работает в паре с вентиляцией. Настроить работу автоматики - это достаточно сложная задача. Мы справились, объект сдан!

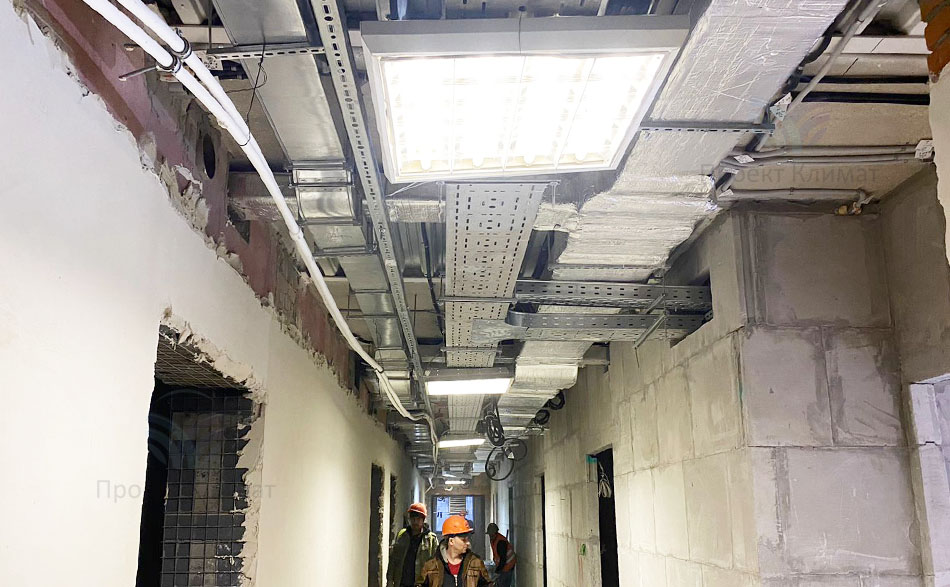

Воздуховоды системы вентиляции

Вентиляции раньше в поликлиниках практически не было: те маленькие, забитые пылью решётчатые отверстия общеобменной вентиляции - не в счёт. Вот так выглядят коммуникации вентиляции, которые скрыты под потолком. Вы их не увидите никогда, но именно по ним раздаётся свежий, очищенный и подогретый (или охлаждённый летом) воздух!

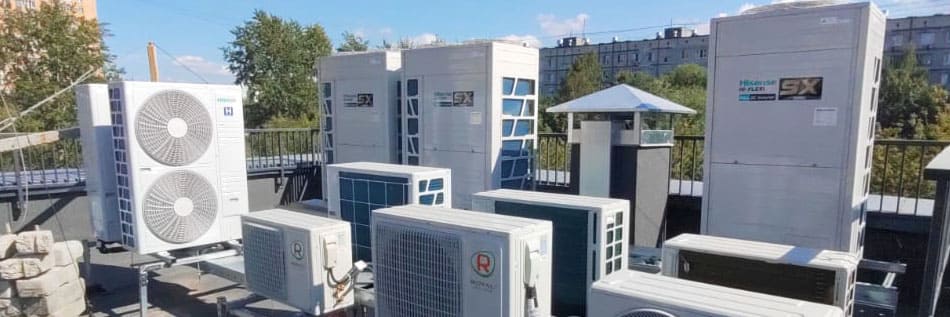

Монтаж и опрессовка наружных блоков VRF

На кровле установлены все внешние блоки кондиционеров. К ним подведены все трассы. Проводится работа опрессовке, впайке в трассы фильтров-осушителей для сбора влаги и мусора из недавно смонтированных трасс.

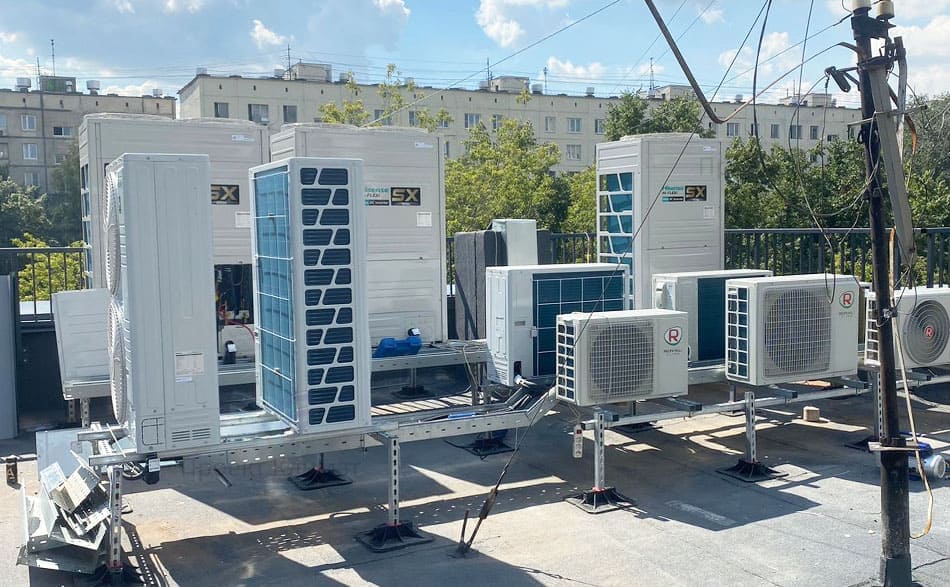

Внешние блоки VRF Hisense

После того, как всё смонтировано производится опрессовка: во все трассы подаётся азот под давлением в 40 атмосфер! И по журналу в течение трёх суток отмечается изменение давления по манометрам. Это гарантирует, что после запуска фреона (дозаправка - это отдельная процедура) хладагент не выйдет из-под потолка.

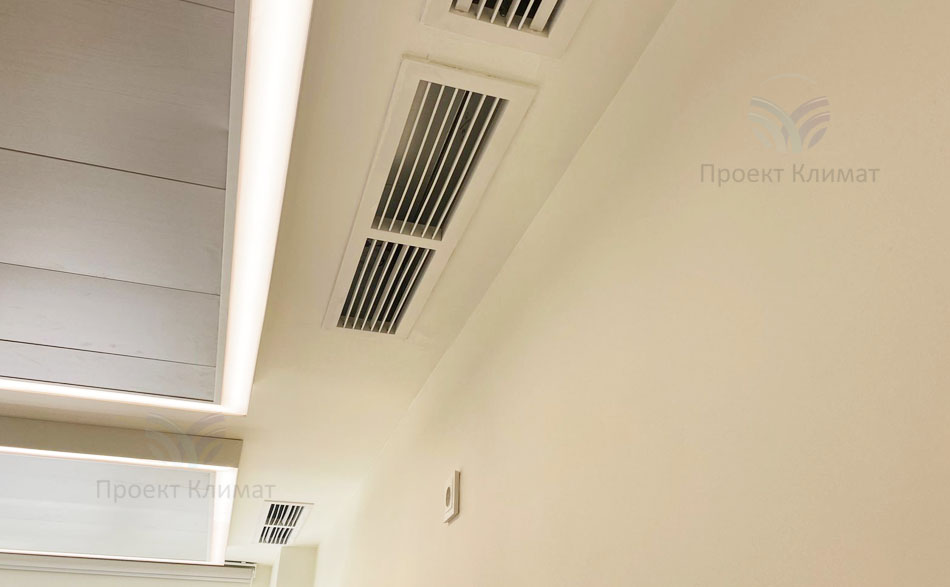

Декоративные решётки системы кондиционирования

На адаптеры (это окончание воздуховодов) монтируются решётки. И всё. Вы не видите системы вообще: всё скрыто под потолком и в стенах!

Завершение работ по монтажу VRF Hisense и вентиляции

Всё лаконично и просто. И когда вы посещаете поликлинику - даже не подозреваете об объёме проведённых работ по реконструкции всего здания!

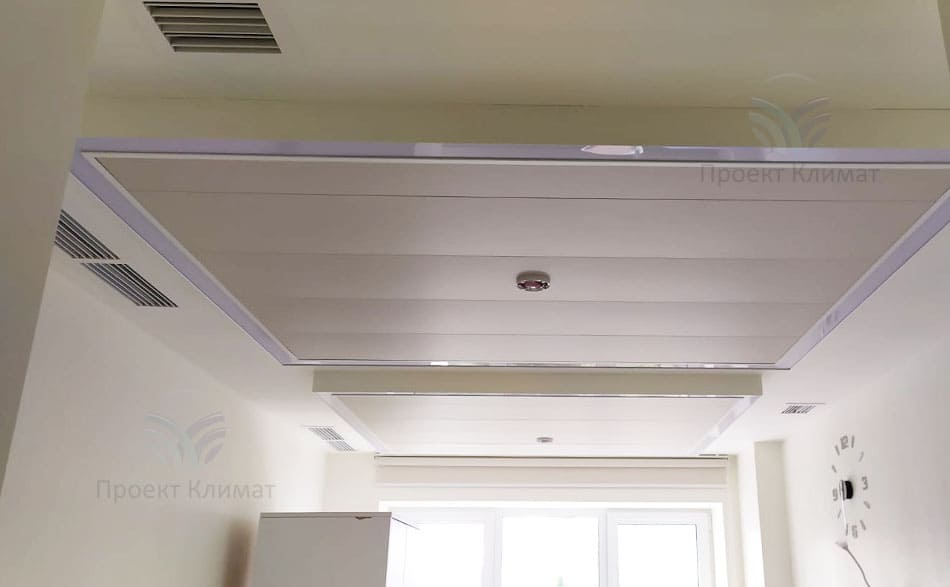

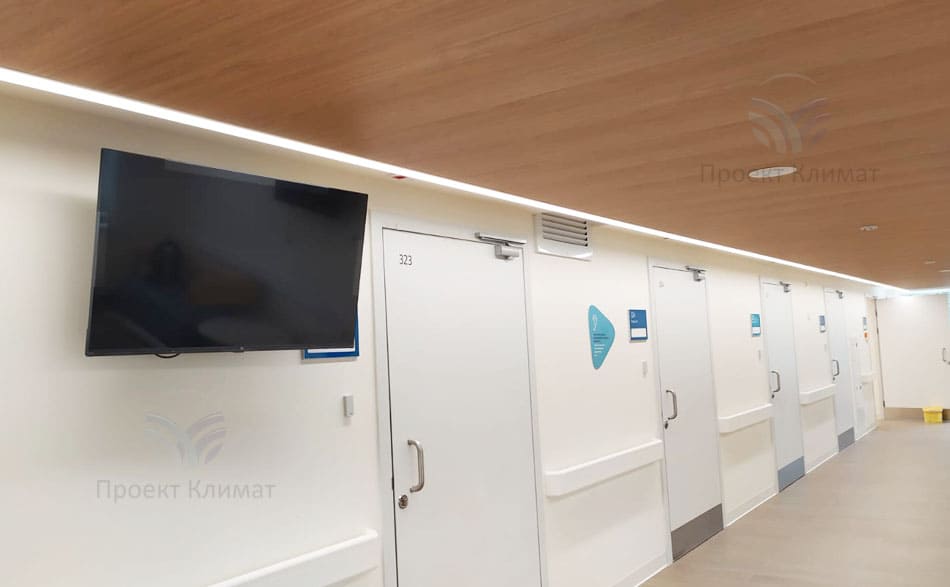

Интерьер поликлиники после завершения реконструкции

Пожарная вентиляция, общеобменная вентиляция, кондиционирование, увлажнение воздуха и система поддержания температуры - ничего не видно.
