VRF Fujitsu с канальным кондиционированием

Первый этап работ по монтажу мультизональных кондиционеров Fujitsu

Интересный, качественный объект - двухуровневая квартира в пентхаусе в одном из новых жилых комплексов Москвы. Заказчик на этапе ремонта позаботился о создании полноценной системы кондиционирования.

Учитывая протяжённость трасс и площадь помещений, было принято решение о создании проекта кондиционирования и установки мультизональной системы на базе VRF с внутренними блоками канального и настенного типа. С целью минимизации воздействия инженерных систем на интерьер и снижения уровня шума - упор на канальные кондиционеры со скрытым монтажом и раздачей охлаждённого воздуха по помещениям через декоративные решётки и диффузоры.

Проект на канальный кондиционер: первый этаж

Проект на канальное кондиционирование: второй этаж

Проект прокладки фреоновой трассы системы кондиционирования: первый этаж

Проект прокладки фреоновой трассы системы кондиционирования: второй этаж

Почему выбрали мультизональный кондиционер (узнать подробнее):

Мультизональный кондиционер отличается от мульти сплит системы не только мощностью охлаждения, но и способностью обеспечить раздачу фреона большему количеству подключаемых внутренних блоков. При этом суммарная длина коммуникаций, прокачиваемых компрессором, может легко превысить и 100, и 200 метров! Для VRF/VRV систем это не проблема.
Основное отличие от обычных сплит-систем в том, что к внешним блокам протягивается не индивидуальные трассы от каждого внутреннего (как и в мульти сплит системах), а изначально тянется общая магистраль, по которой подаётся хладагент - фреон. Далее она может быть разделена блоком-разветвителем на несколько отдельных трасс. Этот блок и регулирует распределение и сбор фреона по "потребителям".
В нашем случае схема слегка более сложная за счёт деления потока от каждого внешнего блока на два равных рукава с последующим заведением в блоки-делители и доведения до мест установки кондиционеров. Но это лишь слегка усложнило схему. При реализации промышленных объектов подобных "ступеней" куда как больше.

Представлен первый этап. Интересного мало, но это 90% объёмов работ по данному объекту. Перед выходом на него была проведена большая работа:

согласование технического задания и разработка проекта кондиционирования с рассмотрением заказчиком (его дизайнером)
подбор оборудования и фасонных изделий, подбор систем автоматики
комплектация объекта и размещение заказа на изготовление индивидуальных запасных частей на производстве

На первом же этапе бригады проводят прокладку фреоновых трасс и монтаж воздуховодов, фасонных изделий. Все коммуникации инженерной системы попросту не будут видно после окончания ремонта на объекте. Кроме пары внутренних блоков настенного типа и нескольких декоративных решёток.

Закладка коммуникаций VRF системы

Шаг №1

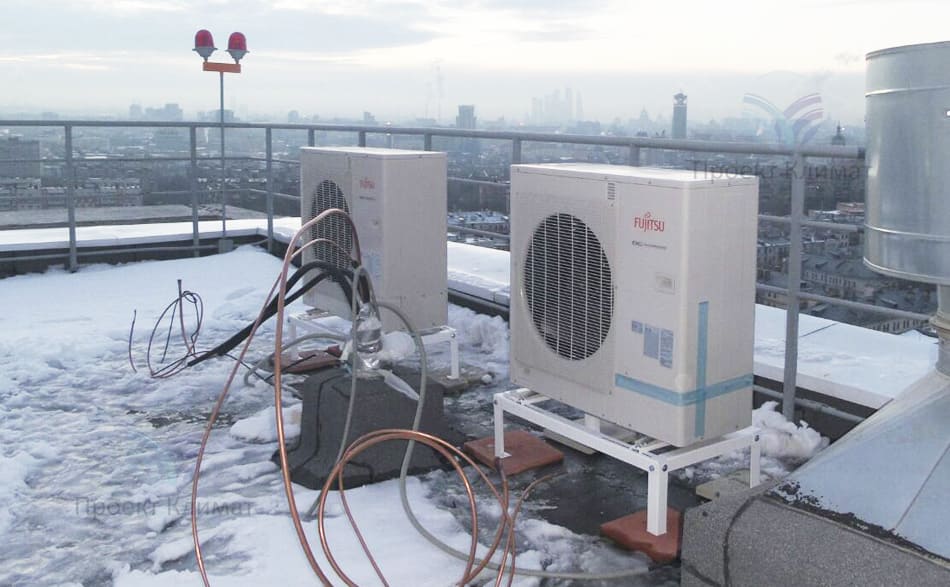

Внешние блоки VRF Fujitsu смонтированы на крыше

Шаг №2

Магистральный фреоновый контур к блокам-распределителям проведён под потолком. Далее от каждого блока трасса делится на отдельные фреоновые контуры

Шаг №3

Блоки-распределители закреплены под потолком. Важно правильно выполнить подключение всех трасс: утечка фреона - гарантия разбора потолка

Шаг №4

Блоки-распределители и система кондиционирования. Общий вид создаваемой системы. Данные элементы относятся ко второму внешнему блоку VRF

Шаг №5

Y-образный делитель фреонового потока смонтирован до блоков-распределителей

Шаг №6

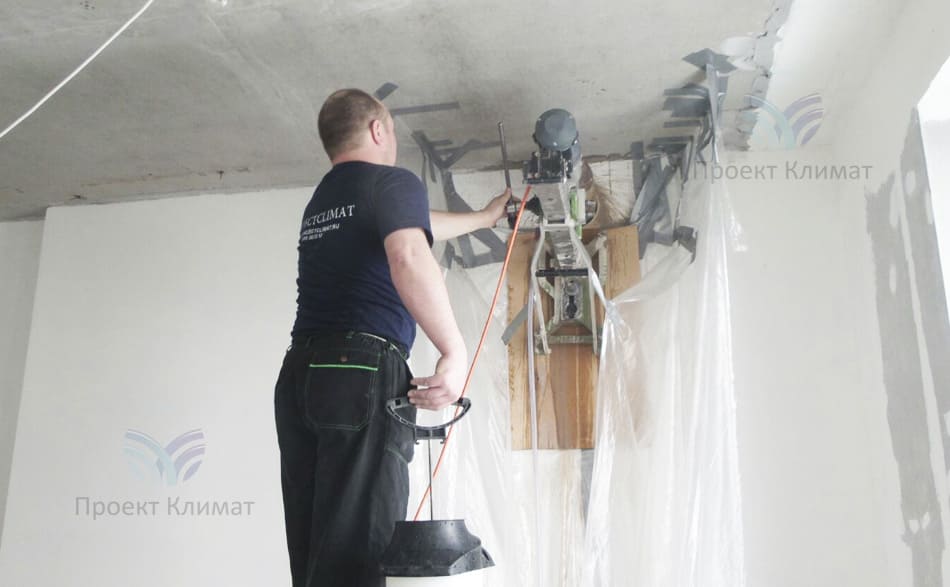

Алмазное бурение стен под фреоновый контур и воздуховод проводится станком

Шаг №7

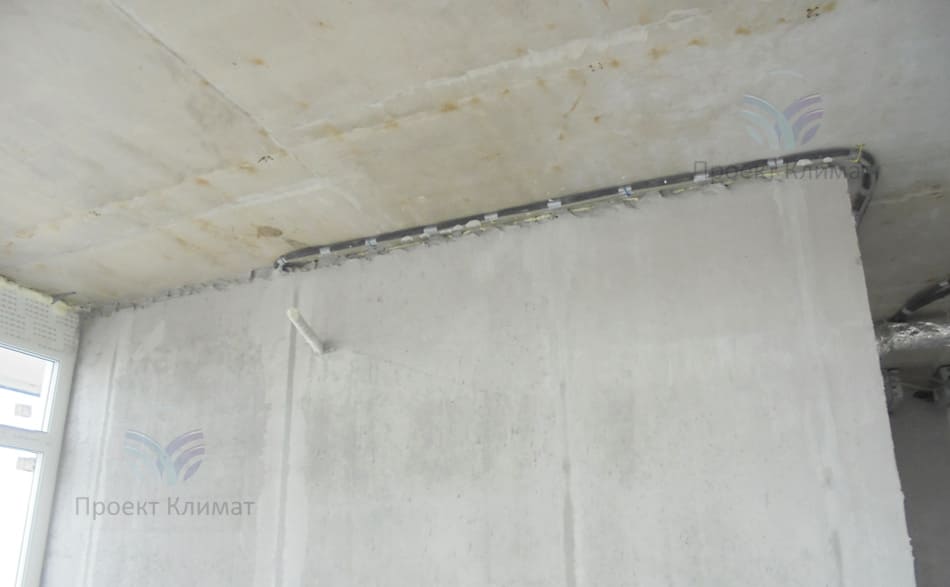

Фреоновая трасса под настенный кондиционер выведена под предполагаемое место размещения внутреннего блока: не все блоки канального типа

Шаг №8

Коммуникации под внутренний настенный блок. В ожидании окончания ремонта

Шаг №9

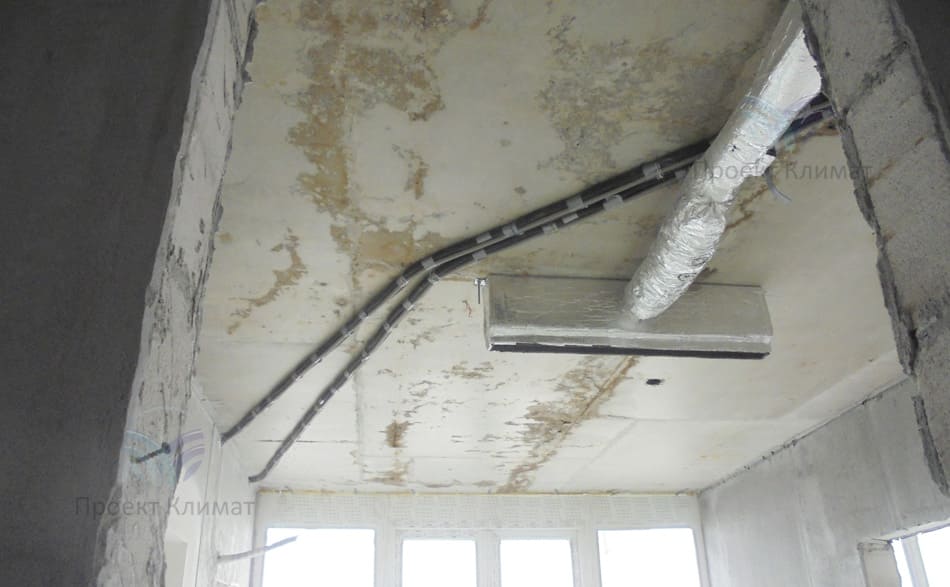

Канальное кондиционирование на данном объекте - в приоритете: на фотографии пример внутреннего блока в обвязке и система воздуховодов для забора и раздачи охлаждённого воздуха по всем комнатам квартиры

Шаг №10

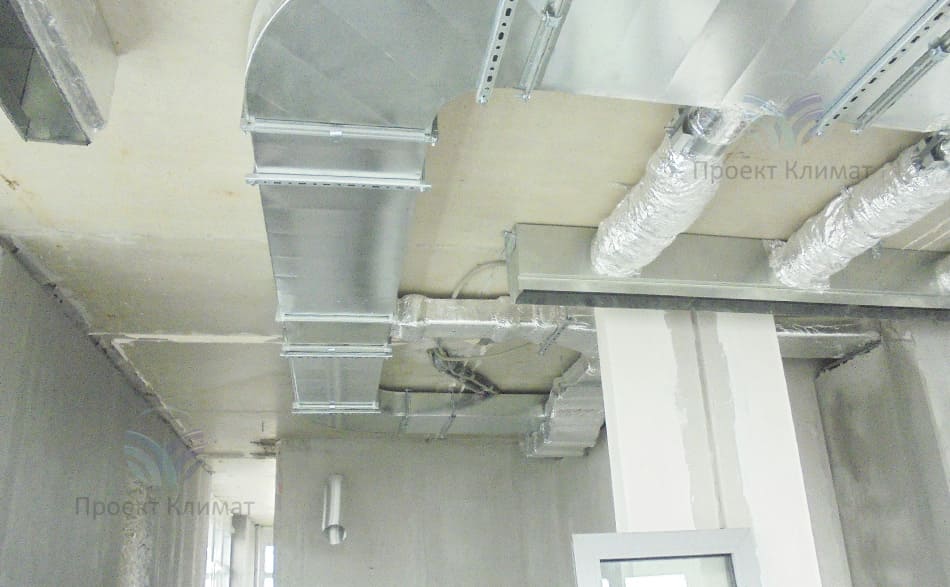

Воздуховоды системы канального кондиционирования

Шаг №11

Адаптеры под решётки для забора и раздачи охлаждённого воздуха

Шаг №12

Воздуховоды и решётка для распределения воздуха

Шаг №13

Канальный кондиционер в обвязке и с подключённым воздуховодом забора и раздачи воздуха

Шаг №14

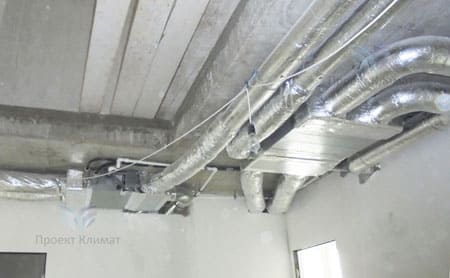

Пара канальных блоков сплит-систем в обвязке и с системой закреплённых воздуховодов

Шаг №15

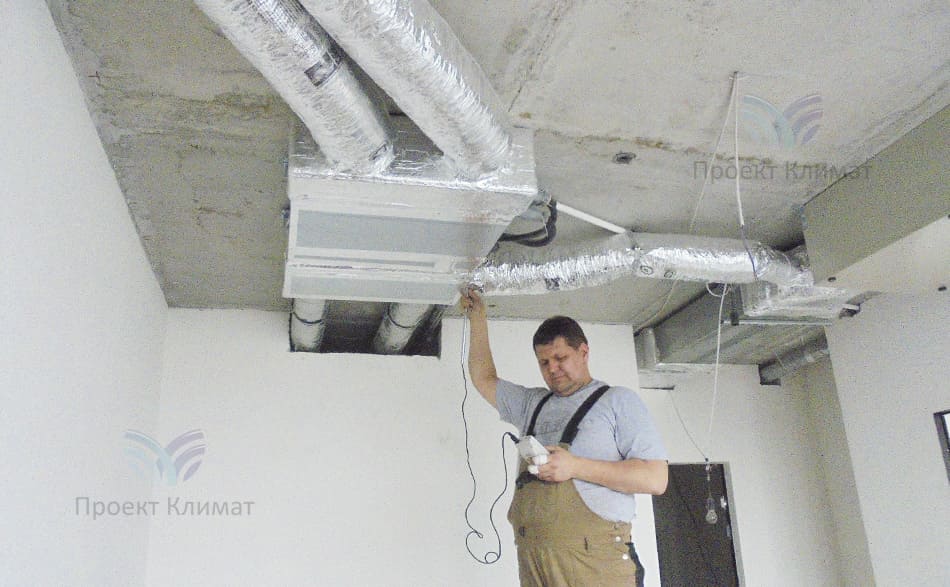

Пуск-наладка системы канального кондиционирования

Шаг №16

Фреоновая трасса и система воздуховодов канального кондиционирования

Шаг №17

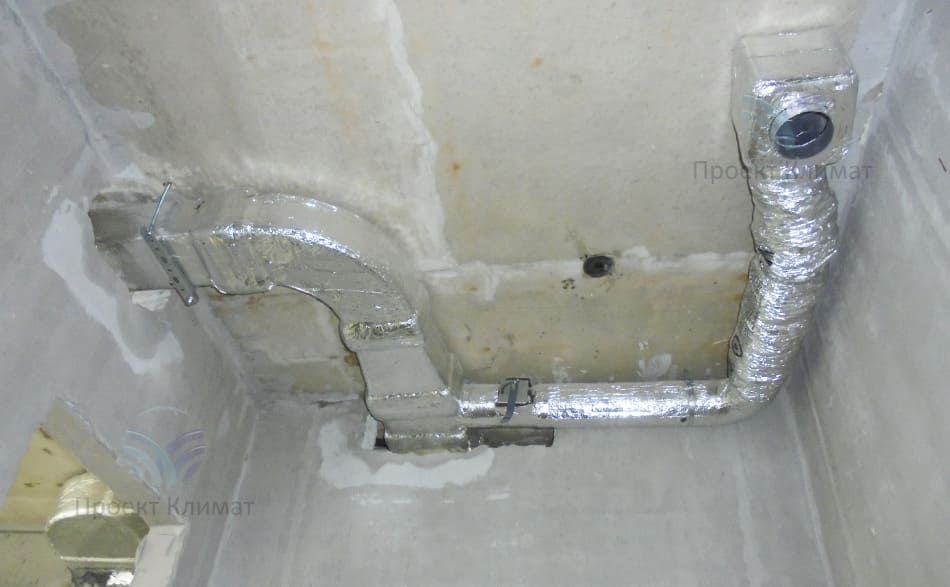

Адаптер под решётку раздачи воздуха смонтирован на конце воздуховода

Шаг №18

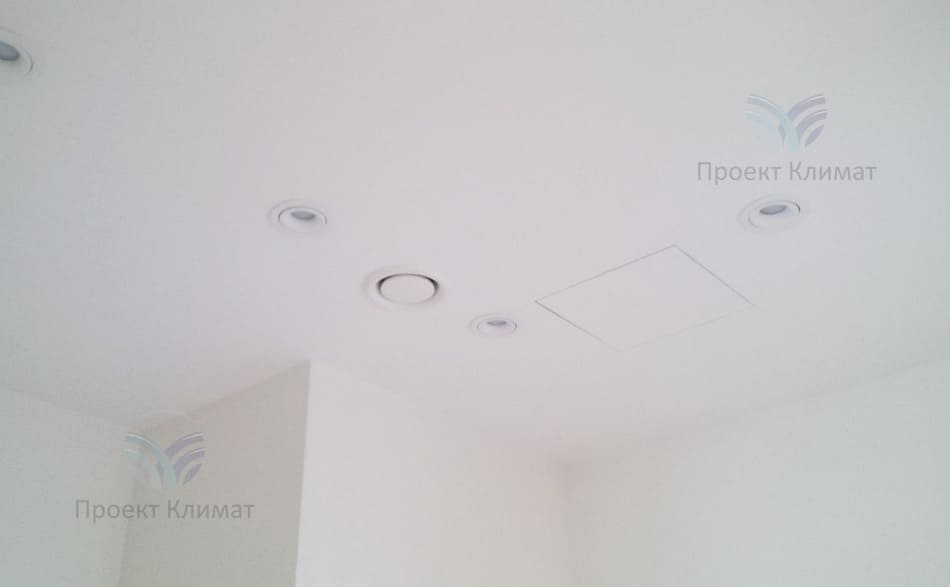

Адаптеры под диффузоры

Шаг №19

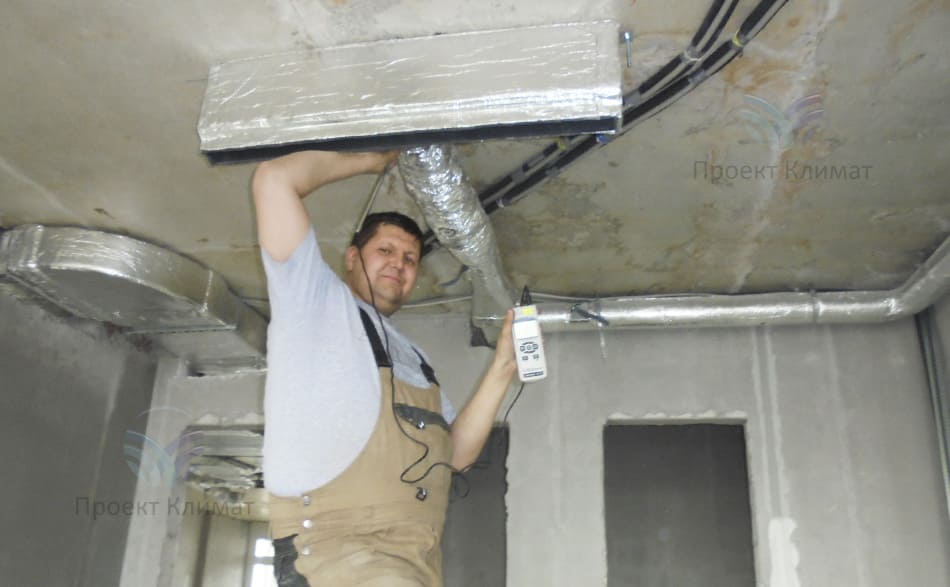

Замер расхода воздуха канального кондиционера

Шаг №20

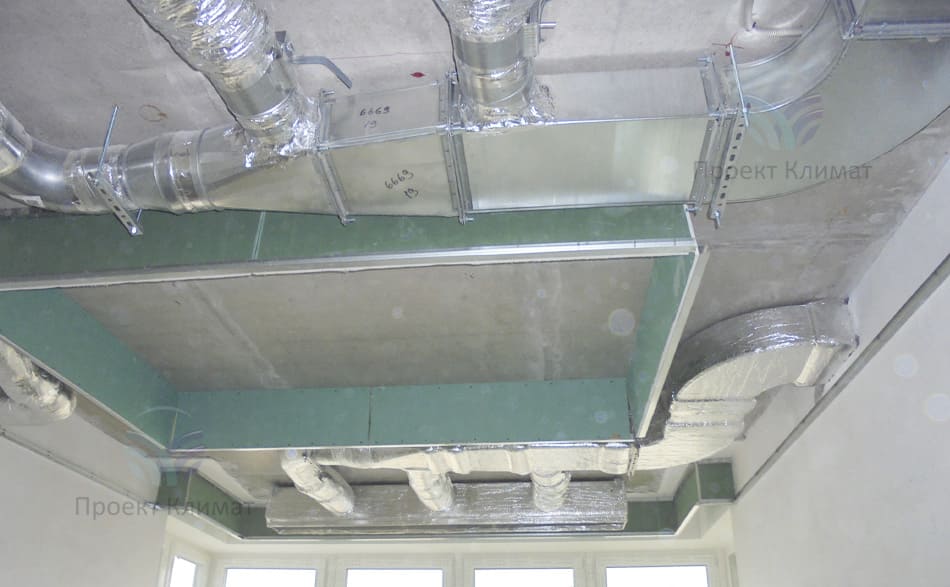

Коммуникации в квартире под канальный кондиционер с опуском потолка для скрытия инженерки

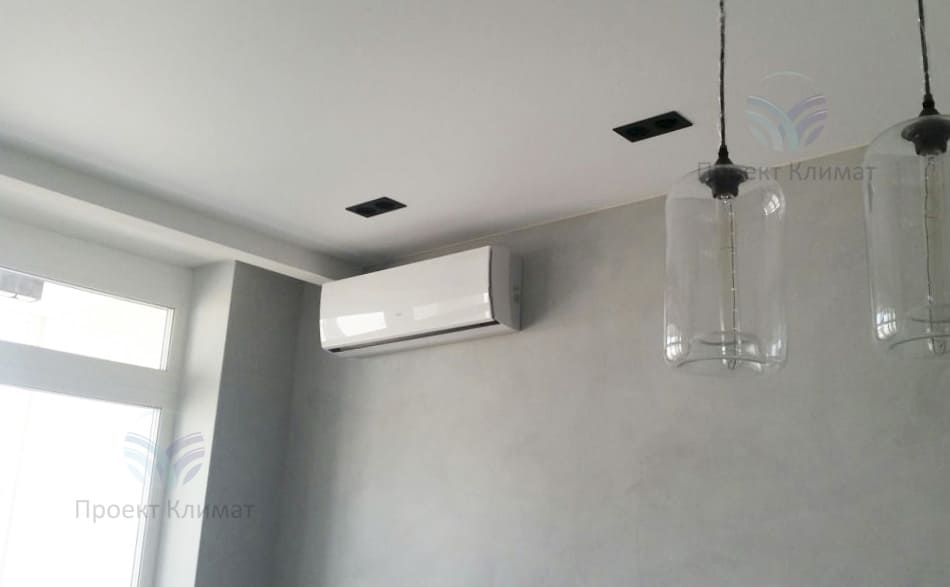

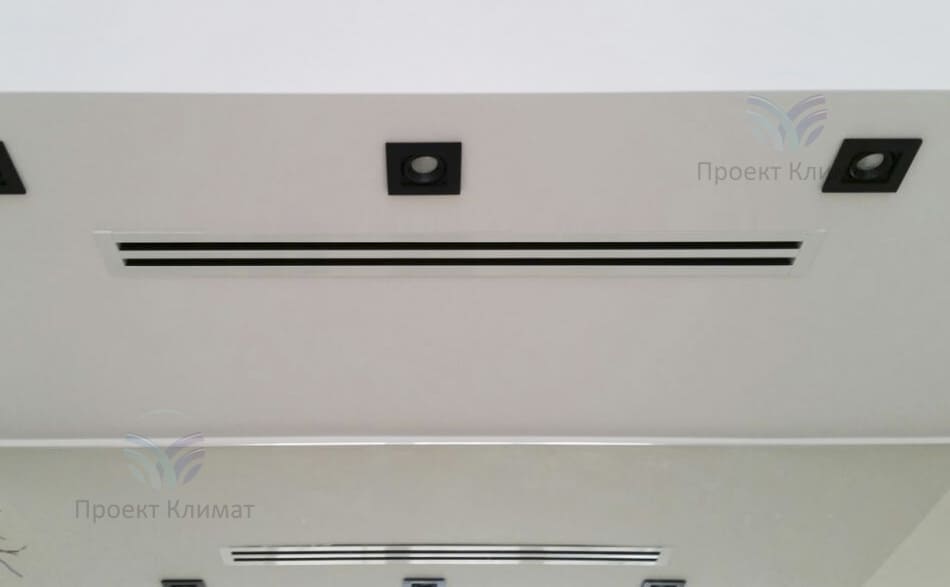

Далее - ждём окончания ремонта на объекте заказчика. На втором этапе проводим работы по монтажу внутренних блоков настенного типа (классические сплит-системы), крепление к адаптерам щелевых решёток, а также проведение работ по пуск-наладке работы всей системы кондиционирования.

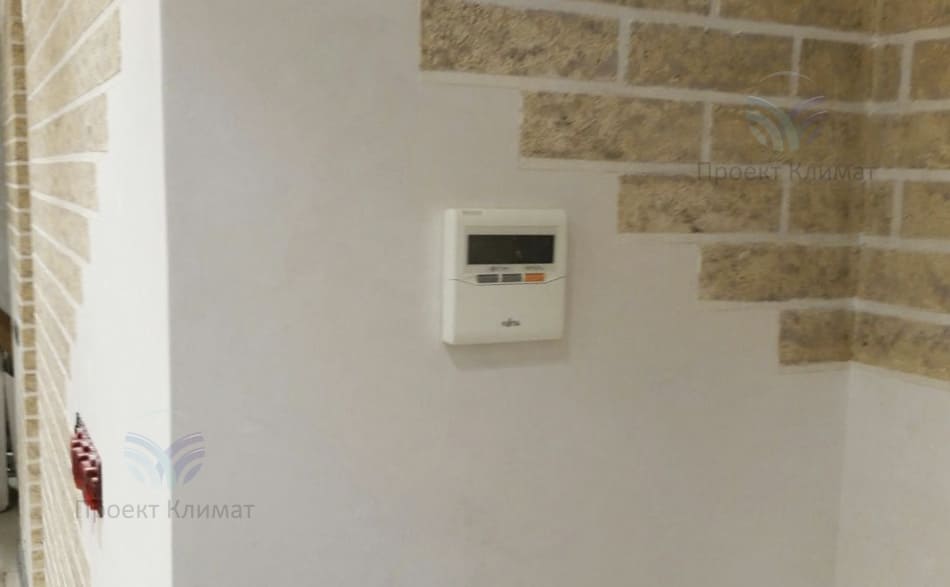

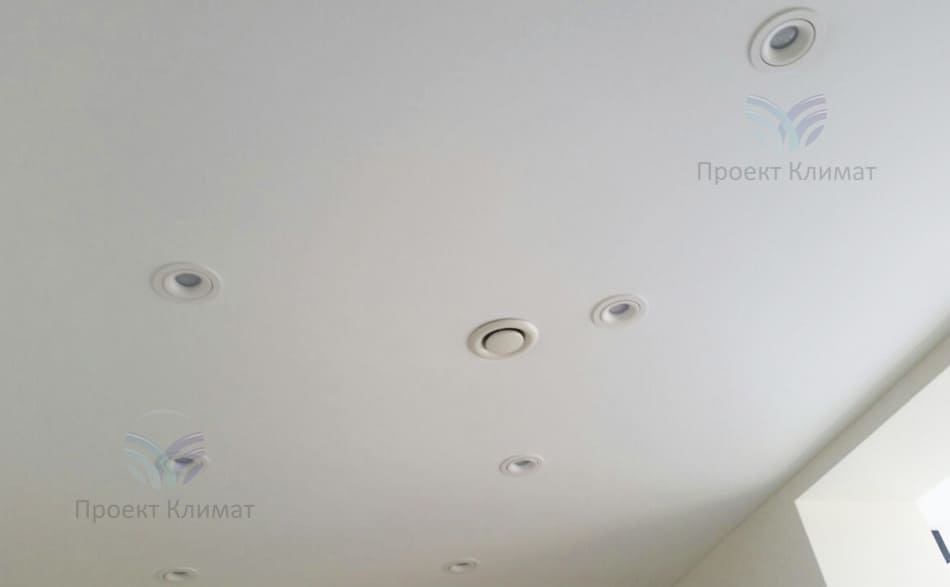

А вот и второй этап. Все объекты завершаем вовремя, в рамках принятых на себя обязательств, но жаль не на всех бригады делают фотографии. Это тот случай, когда фотографии всё же были сделаны. Полюбуйтесь технически грамотно завершённым объектом.
