Вентиляция загородного дома с увлажнением. Мансарда



Вентиляция загородного дома с увлажнением. Мансарда

Проектирование и монтаж вентиляции и увлажнения в частном доме

Проектирование канального кондиционирования и вентиляции загородного дома

Шаг №1

На подобный объект даже создать предварительное коммерческое предложение - это ошибка в +/- 20/25% от возможной сметы. Если не больше. Изначально проводится расчёт параметров. Проектирование. А затем уже - коммерческое предложение!

Причём те компании, что предлагают для "удешевления" объекта в принципе обойтись БЕЗ проекта - вводят в заблуждение. В подавляющем большинстве случаев заканчиваются подобные опыты плачевно:

  • завышенной относительно ожиданий сметой;
  • всплывающими дополнительными и непредвиденными работами;
  • затягиванием сроков и переделками в связи с отсутствием учёта параметров и особенностей объекта и создаваемых на нём инженерных систем;
  • ошибками в работе системы в целом при завершении работ

Не рискуйте! Проект стоит недорого. Мы работаем не ради него: "Проектирование вентиляции и кондиционирования". Но он является вашей страховкой от всех рисков. Именно он ложится в основу договора!

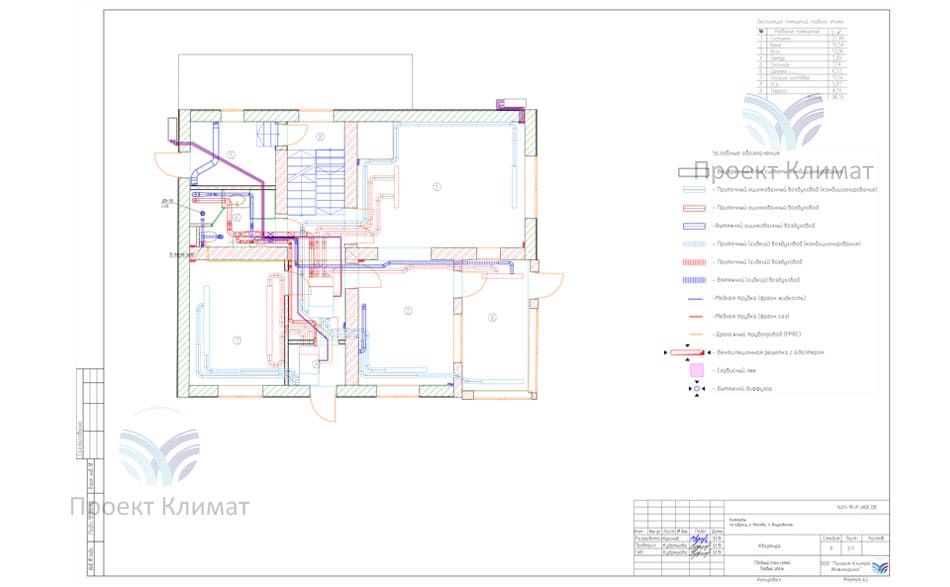

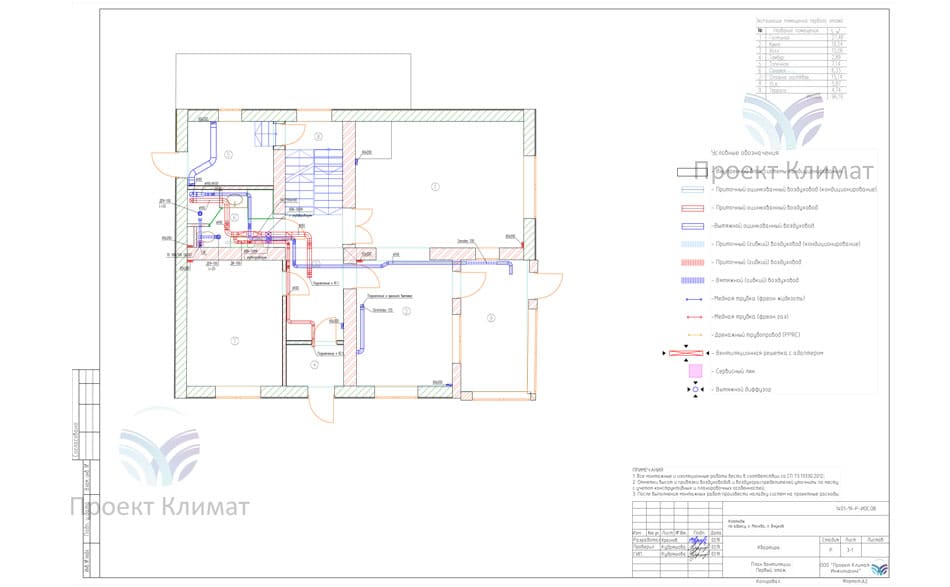

Первый этаж - проект канального кондиционирования

Первый этаж - проект канального кондиционирования

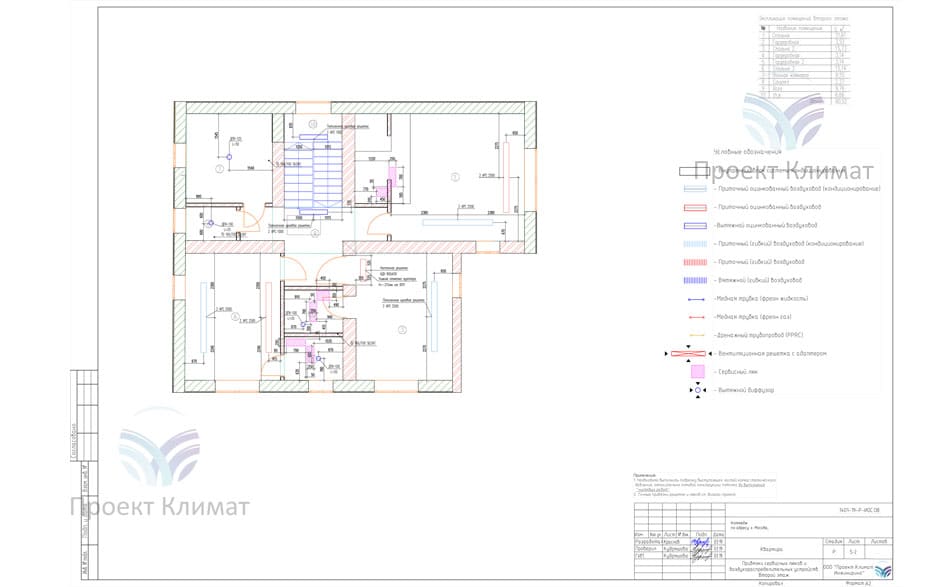

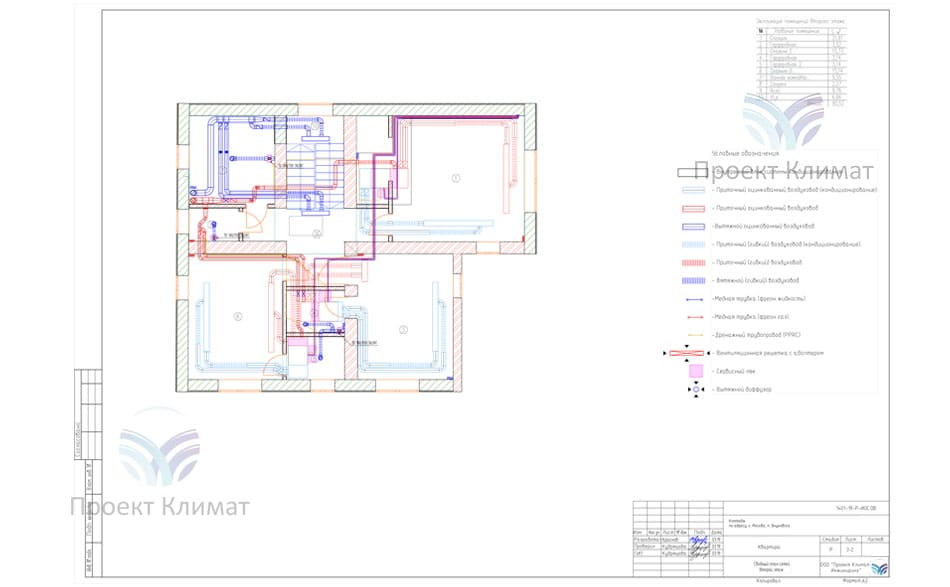

Второй этаж - канальное кондиционирование

Второй этаж - канальное кондиционирование

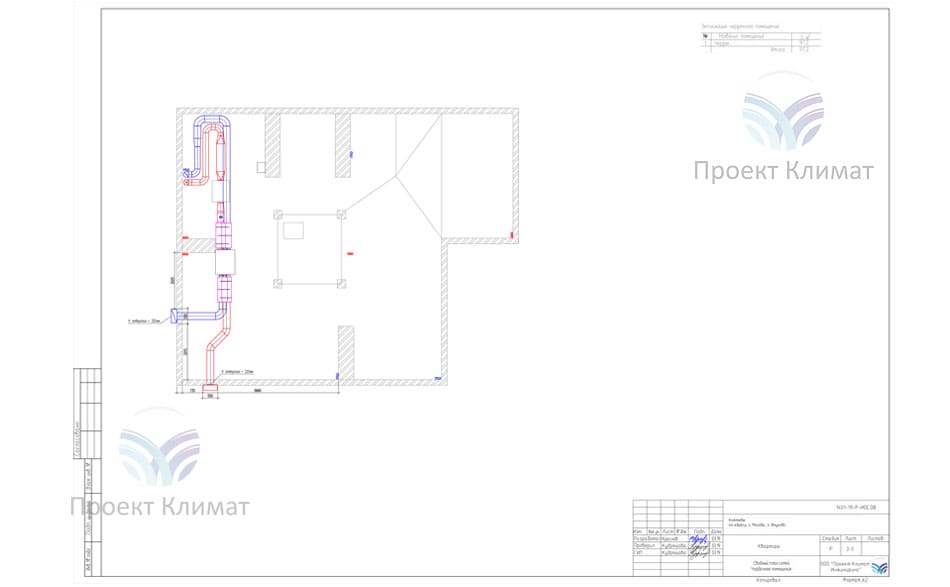

Проект вентиляции - размещение на мансарде

Проект вентиляции - размещение на мансарде

Проект вентиляции первого этажа загородного дома

Проект вентиляции первого этажа загородного дома

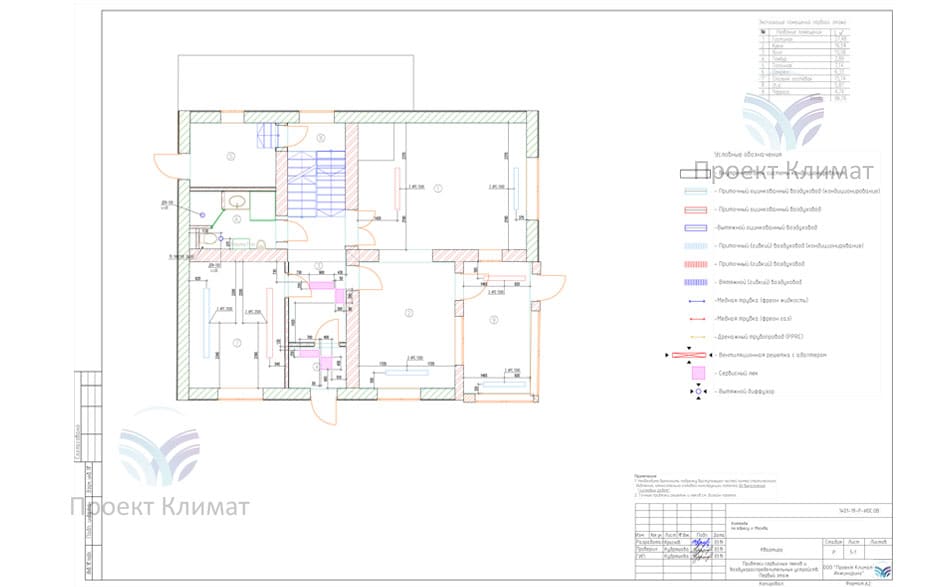

Привязка люков и адаптеров

Привязка элементов 1-ый этаж

Привязка люков и адаптеров

Привязка элементов 2-ой этаж

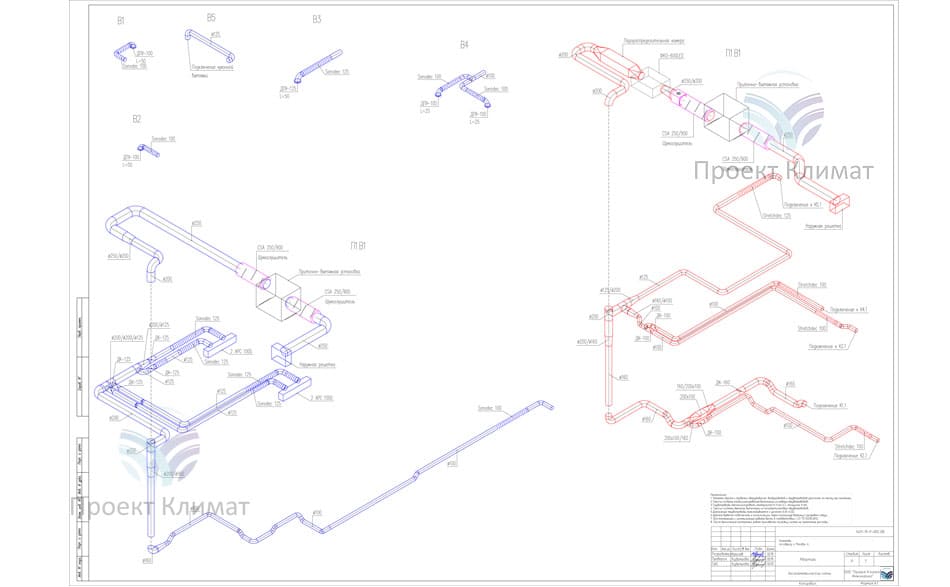

Проект вентиляции дома - изометрия

Проект вентиляции дома - изометрия

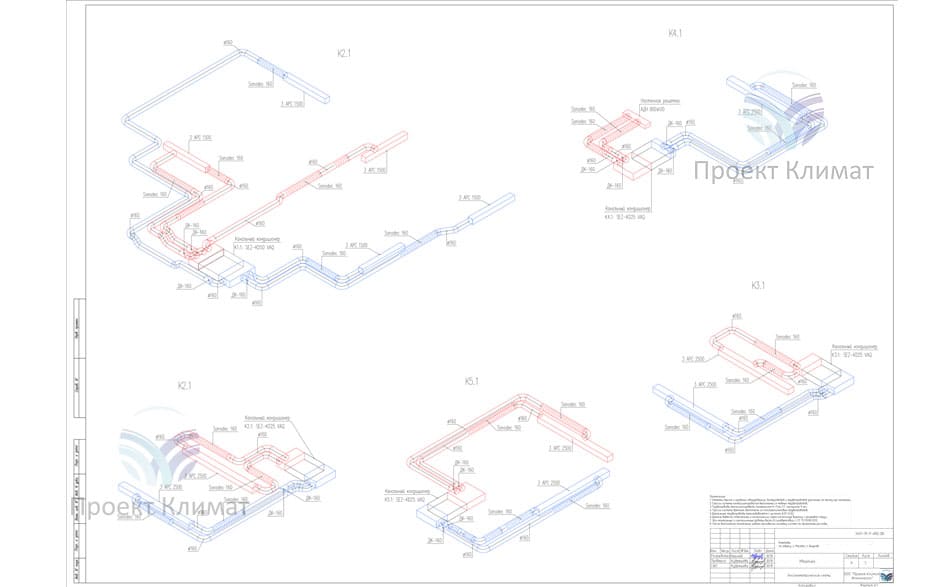

Проект канального кондиционера дома - изометрия

Проект канального кондиционера дома - изометрия


После разработки проекта формируется (по спецификации) предложение, которое в случае одобрения со стороны клиента ложится в основу приложения к договору на монтаж системы. Далее представлены фотографии с объекта. Первый этап работ по установке следующих систем:

  • канальные кондиционеры (шесть внутренних блоков) на базе двух внешних (мульти сплит системы);
  • приточно-вытяжная вентиляция с рекуперацией тепла;
  • система увлажнения воздуха

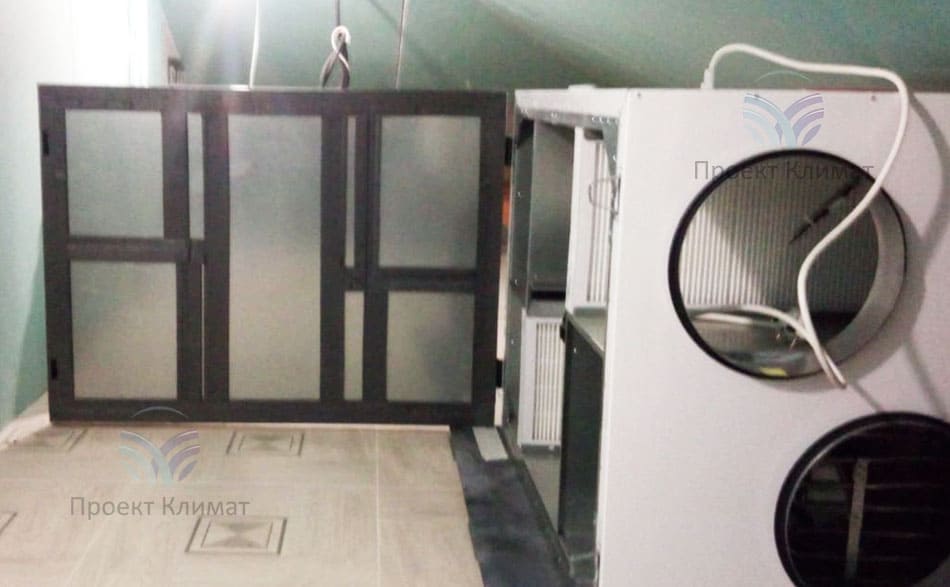

Приточно-вытяжная установка с рекуператором

Приточно-вытяжная установка с рекуперацией

Сердце системы вентиляции загородного дома, отвечающее за подачу и удаление воздуха, а также за передачу тепла от отводимого подаваемому воздуху, что минимизирует затраты на обогрев.
Система вентиляции загородного дома

Шумоглушители системы вентиляции

Для минимизации уровня звукового давления при работе системы установлены шумоглушители перед и после вентиляционной установки. Сами воздуховоды оклеены тепловой и звуковой изоляцией. Это сделает систему практически бесшумной.

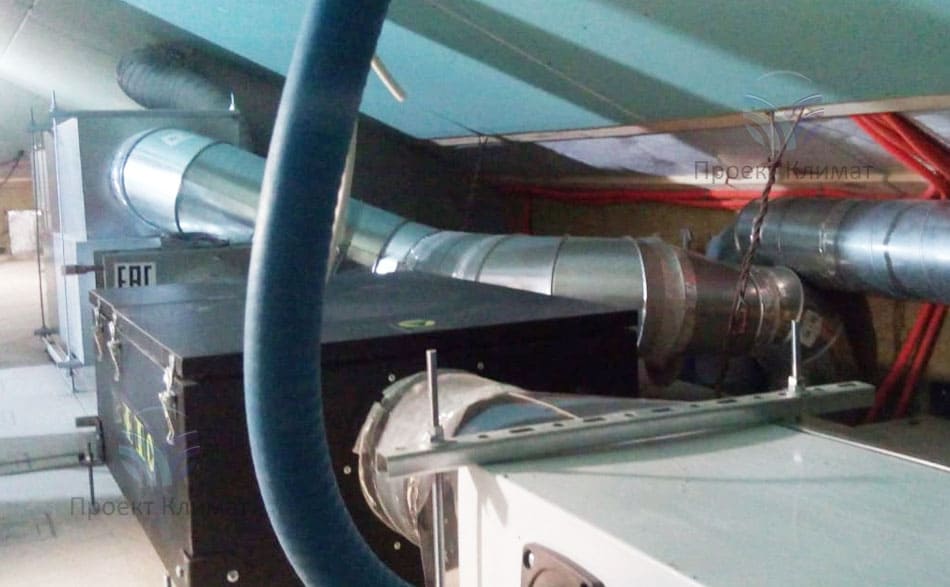

Система вентиляции в загородном доме

Монтаж системы вентиляции в доме

На фотографии виден состав системы: установлен дополнительный фильтр тонкой очистки с обработкой воздуха ультрафиолетом. На линии подачи воздуха (после приточной установки) виден водяной калорифер, который позволяет выполнить дополнительный нагрев воздуха до требуемой температуры. Всё это регулируется автоматикой. Далее - камера смешения с канальными форсунками, где воздух увлажняется.
Монтаж системы вентиляции и увлажнения

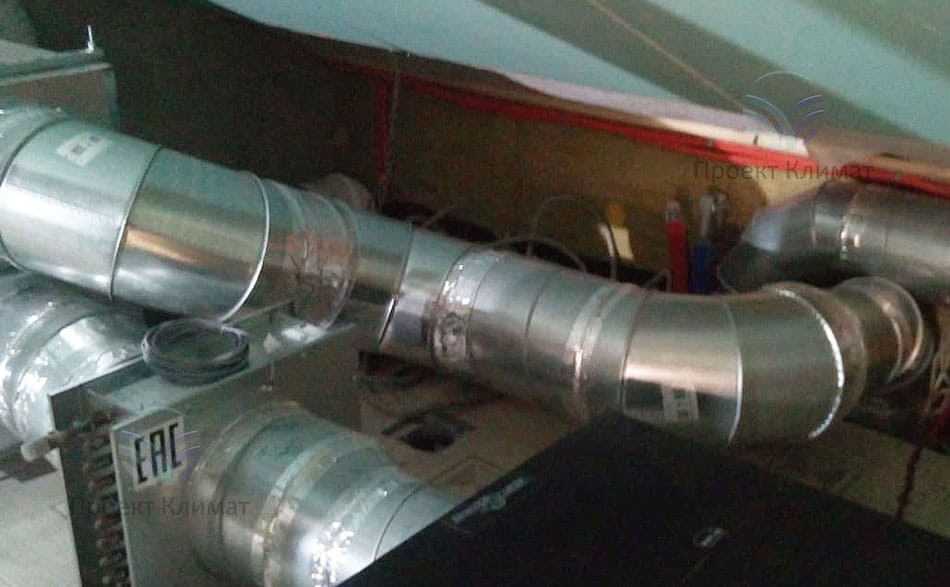

Воздуховоды системы приточно-вытяжной вентиляции

Линию, отвечающую за отведение воздуха, можно сразу увидеть по отсутствию теплоизоляции: она не нужна, т.к. отводимый воздух всё же имеет остаточное (после рекуператора) тепло и не охлаждает воздуховоды, то есть не способен вызвать образование конденсата и выпадение "росы". Сами воздуховоды (их сечение) подобраны по расчёту, выполнены из оцинкованной стали, а не заменены дешёвым вариантом - гибкими воздуховодами. Делаем надолго.
Увлажнитель воздуха CAREL

Увлажнитель воздуха CAREL

Заказчик выбрал лучшего в своём классе производителя систем увлажнения - Carel. Сам модуль смонтирован здесь же, проведена отдельная линия (после водоподготовки) и обеспечен свободный сток дренажа.
Подведение воды от увлажнителя

Система канального увлажнения воздуха

На фотографии виден синий армированный шланг высокого давления, который подводится к форсунке, размещённой в камере увлажнения. Через камеру проходит приточный воздух и увлажняется до требуемых значений.
Канальный кондиционер в загородном доме

Монтаж канального кондиционера

Внутренний блок канального типа. Таких - шесть на объекте. Уже с адаптерами на входе и выходе, с подсоединёнными воздуховодами (заведены в соседнее помещение, тогда как сам блок вынесен для экономии пространства и опуска потолка). Выполнено подключение фреонового контура от мульти сплит системы и отведён дренаж (полипропиленовая труба на хомутах).

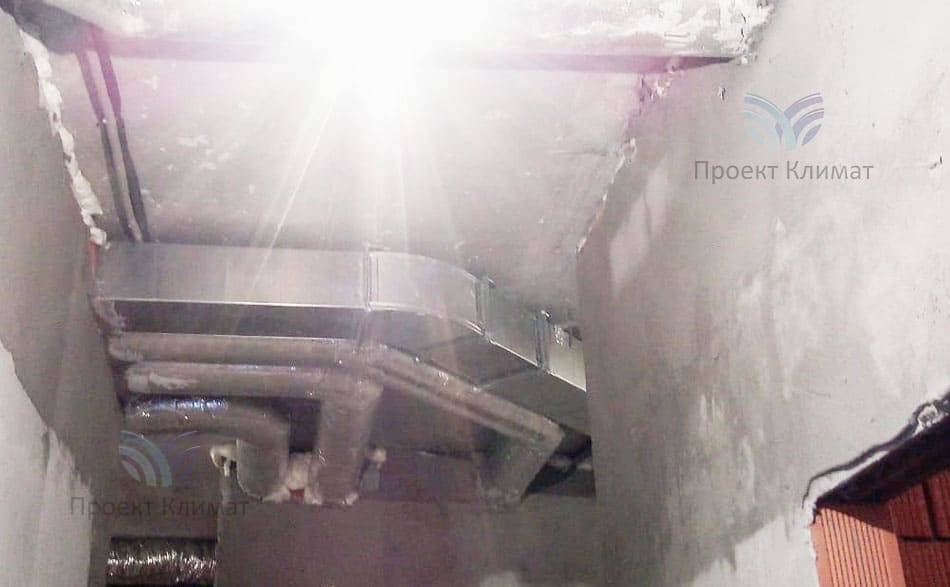

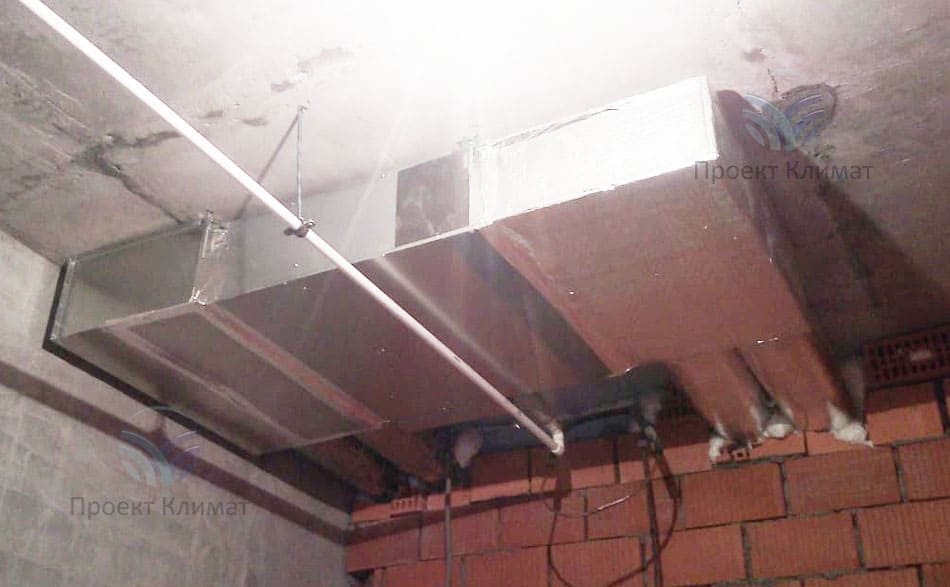

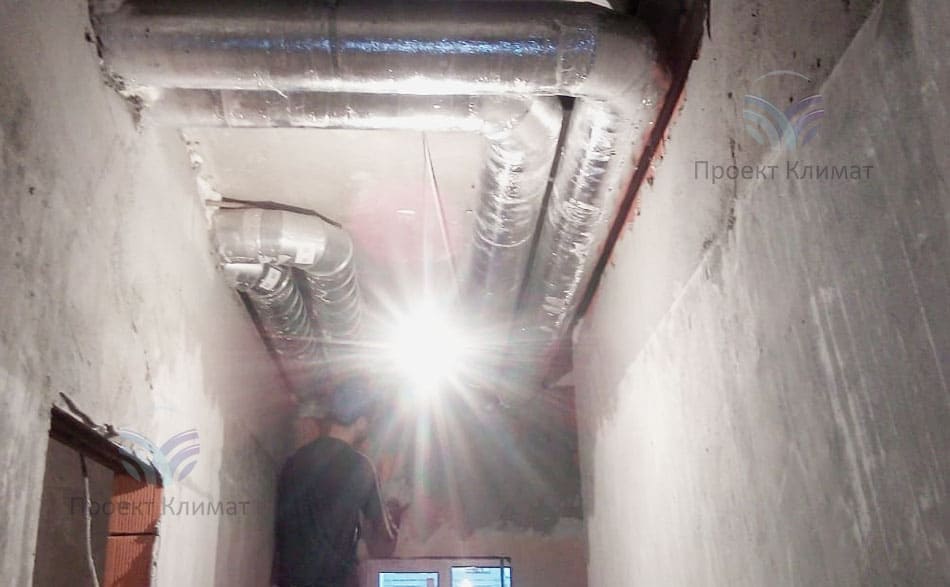

Воздуховоды системы вентиляции, канального кондиционирования и увлажнения

Монтаж системы воздуховодов

Согласно проекта выполняется разведение подающих и забирающих воздух воздуховодов по всем помещениям. Нигде не будет перехлёста или несостыковки с имеющимися или создаваемыми системами. Всё оговорено с заказчиком, прорабом и дизайнером. Всё зафиксировано в проекте. И это правильно!
Адаптеры под декоративные решётки

Адаптеры под решётки

Окончание воздуховодов - это адаптеры, через которые воздух забирается и подаётся в помещение. При этом требуемой температуры и влажности, очищенный тонкими фильтрами с распределением по заранее заложенной логике, учитывающей и скорость воздушного потока, и допустимый уровень шума.

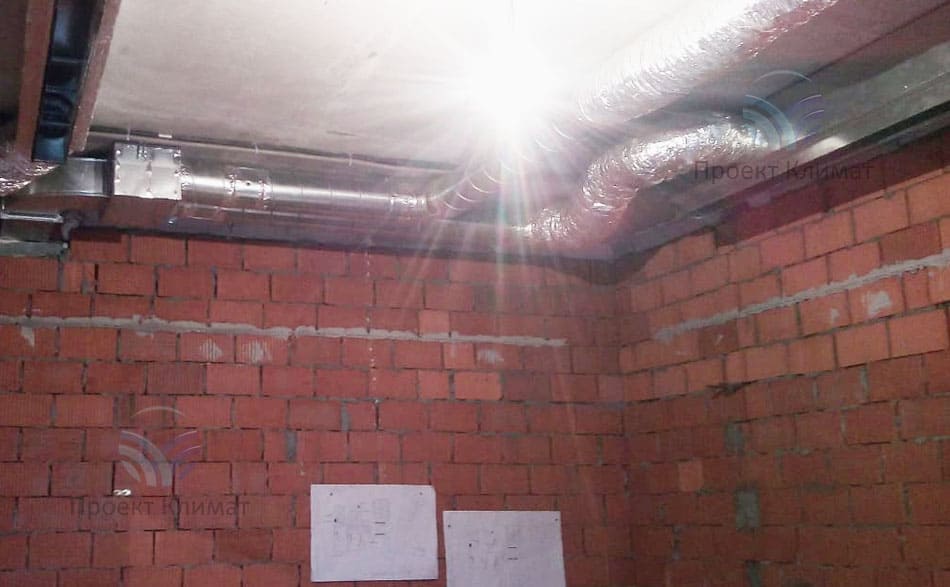

Воздуховоды и фреоновая трасса

Воздуховоды и фреоновая трасса

Таких фотографий много. Разнообразия - мало: воздуховоды, дренажная система, фреоновая трасса под потолком, кабели питания и управления.

Собственно, всё. Это классическое проведение работ по разработке проекта и его реализации на стадии ремонта в загородном доме. Всё заиграет иными красками после завершения работ, когда будут смонтированы декоративные решётки, выполнены работы по пуск-наладке и запуску в работу.

Обязательно выложим эти материалы. И... желаем заказчику скорейшего завершения ремонта!


Подмосковье, загородный дом

200 м2
