Монтаж вентиляции в городской квартире на первом этапе

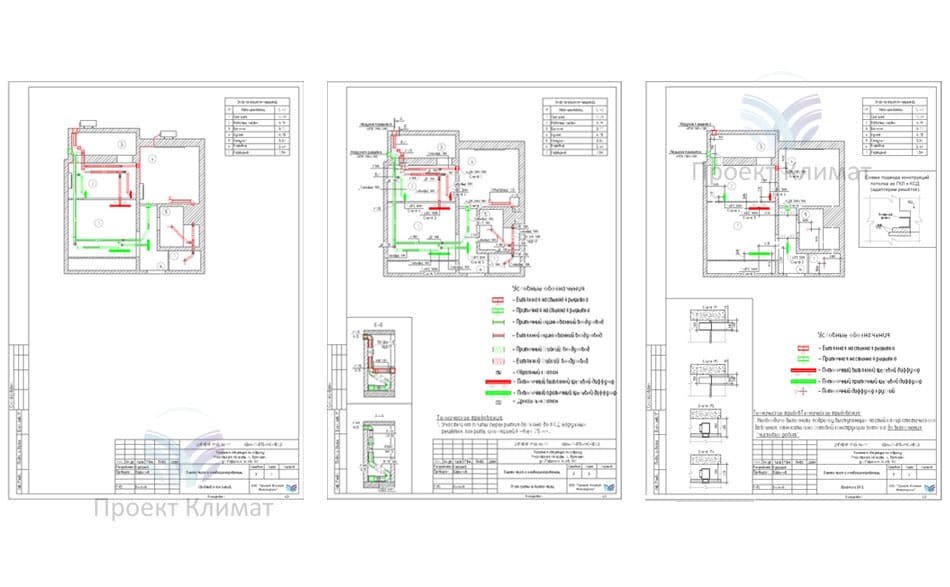

Проект вентиляции в городской квартире

Шаг №1

Проект вентиляции в городской квартире. До него было ещё и техническое задание. И множество выездов на объект и переговоров с клиентом. Уж потом - реализация самого объекта: инженерная система иначе не монтируется, нельзя допустить её некорректной работы, ведь все коммуникации зашиваются под потолком

Прокладка коммуникаций вентиляции квартиры

Стадия ремонта, конечно же: при готовом ремонте можно смонтировать лишь какую-нибудь настенную моноблочную приточную или приточно-вытяжную установку. В этом примере - классическая реализация монтажа системы приточно-вытяжной вентиляции в квартире.

Изначально был подготовлен проект вентиляции квартиры, в основу которого был положен расчёт параметров воздушной среды. Система простая. Без интеграции с канальным кондиционированием, нет канального увлажнения с очисткой воздуха, воздуховоды все - круглого сечения для удешевления материальной составляющей. Но всё упирается в бюджет: даже такую систему вентиляции квартиры может позволить установить далеко не каждый.

Стоимость проектирования, всех элементов вентиляции и работ по установке составила чуть меньше 200 000 руб. На объекте ещё смонтированы кондиционеры, классические настенные кондиционеры.

Многие не задаются вопросом при покупке холодильника в 250 000 руб. или люстры в зал стоимостью 500 000 руб., но экономят на даже простенькой системе вентиляции стоимостью в 150-300 тыс. руб., наличие которой сделает ваше жильё куда более комфортным!


Ниже представлены фотографии с первого этапа проведения работ. А вот, что вышло при завершении объекта (между этапами проведения работ по установке вентиляции прошло чуть больше семи месяцев):

Декоративные решётки системы вентиляции в квартире

Решётки системы вентиляции квартиры

Декоративные решётки системы вентиляции квартиры. Бывают разных типов, эти - потолочные

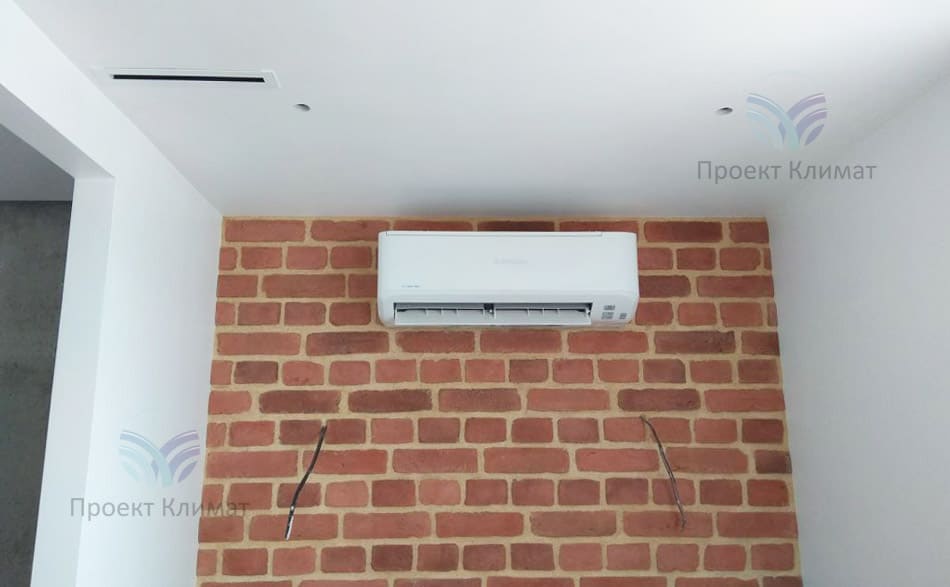

Настенный кондиционер и решётка системы вентиляции

Кондиционер и система вентиляции

Вентиляция отвечает за подачу свежего воздуха, за ваше самочувствие. Кондиционер - за температуру.
Декоративные решётки системы вентиляции в квартире

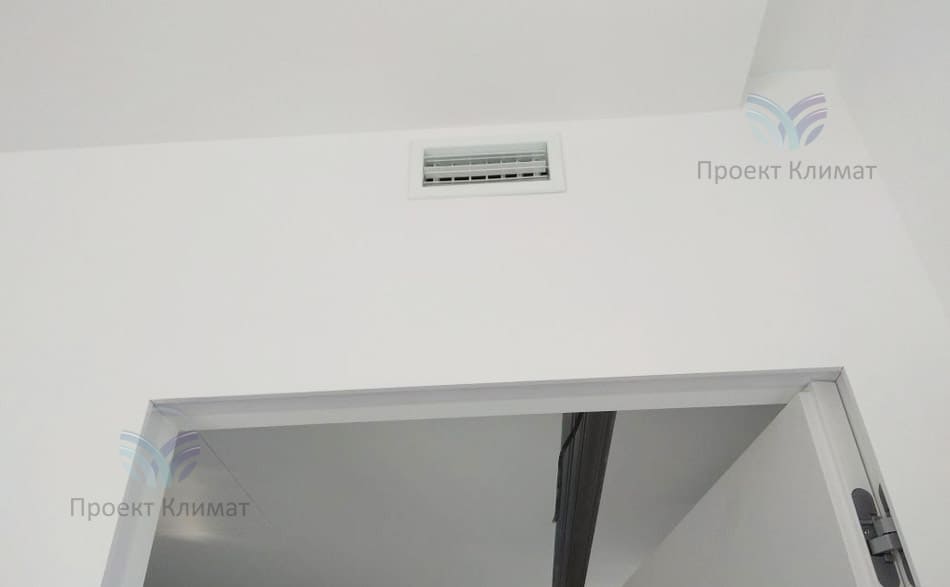

Настенная решётка вентиляции

Решётки бывают разными: всё зависит от технических параметров и дизайнерских решений. Эта - настенного исполнения
Настенный кондиционер и решётка системы вентиляции

Вентиляция и кондиционирование в квартире

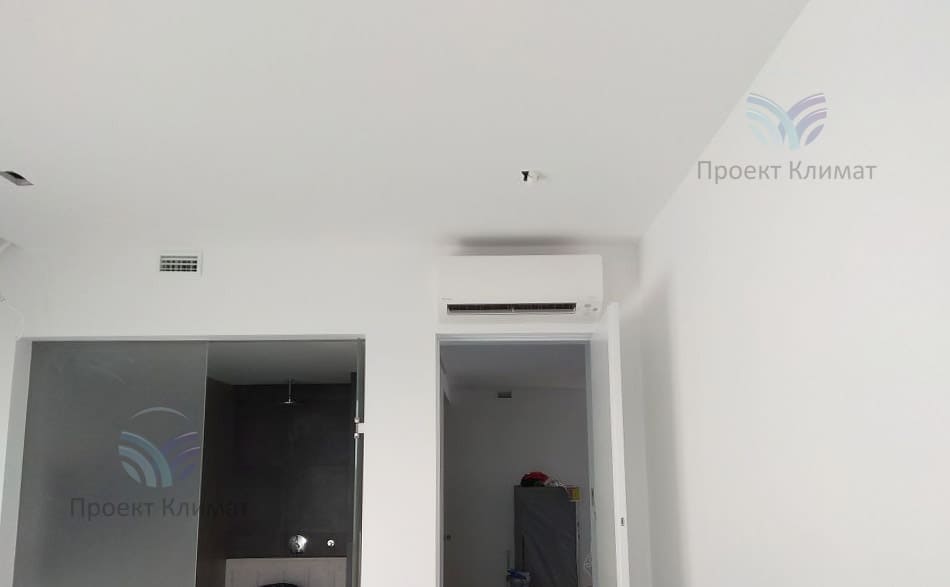

Объект без изысков, без фанатизма. Клиент был весьма практичен. Но вполне рабочий вариант: настенные кондиционеры и наборная приточная вентиляция

Эта красота - результат кропотливой работы. От множества звонков и писем клиента с согласованием концепции, с выездами на объект при разработке проекта вентиляции. Это комплектация расходными материалами и оборудованием, монтажные работы. И вот как выглядит сам процесс:

Элементы системы вентиляции в квартире

Элементы системы вентиляции на лоджии

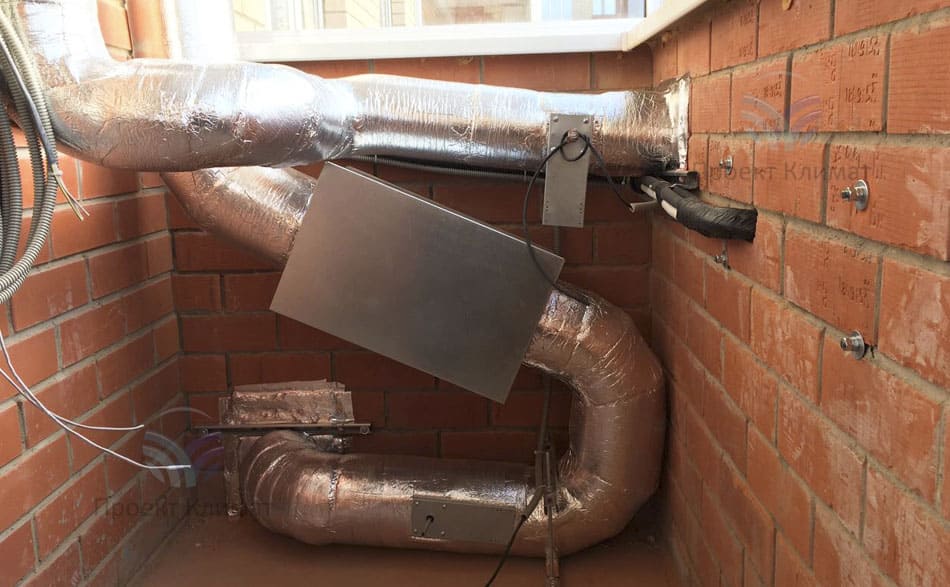

Места под размещение элементов вентиляции внутри квартиры - мало, поэтому вынесли на лоджию. Воздуховоды, клапана, фильтра - всё будет спрятано за декоративными панелями
Воздуховоды системы вентиляции

Размещение системы вентиляции

Приточно-вытяжная система вентиляции. Два рукава: один на подачу, другой на отведение воздуха из квартиры
Вентиляторы и обогреватель

Элементы системы вентиляции на лоджии

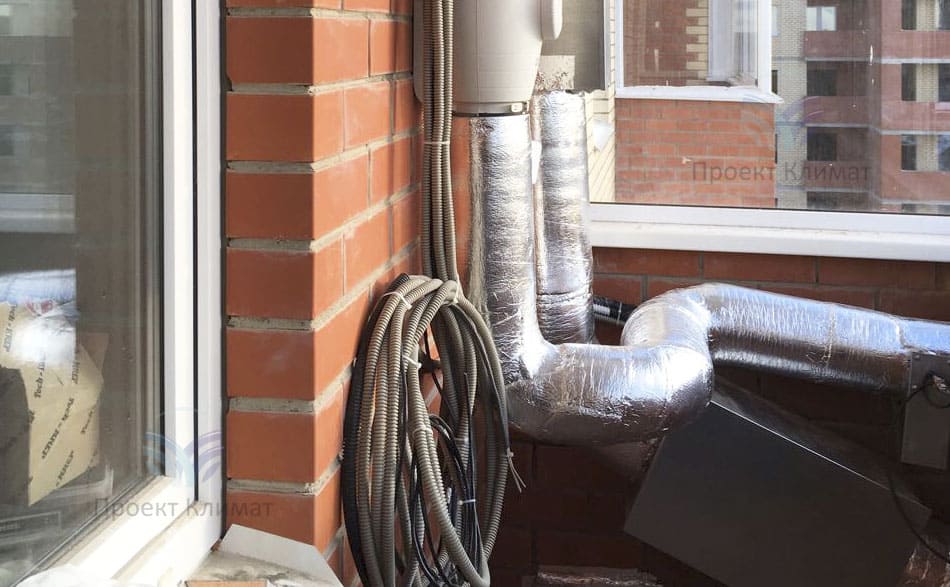

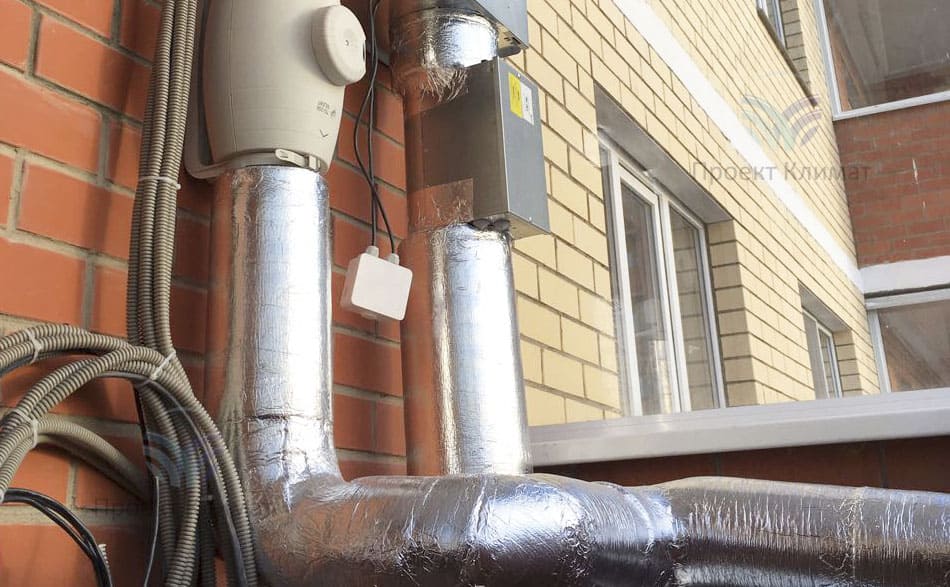

На фотографии канальный вентилятор для отведения воздуха, канальный нагреватель и фильтр со стороны подачи воздуха в квартиру
Воздуховоды системы вентиляции

Воздуховоды внутри квартиры

Место ввода воздуховодов системы вентиляции в квартиру: на подачу - в тепловой изоляции, на отведение - без оной
Вентиляторы и обогреватель

Разведение воздуховодов по квартире

Сечение воздуховодов, применяемая теплоизоляция, клапана - всё предварительно рассчитано ещё на стадии проектирования нашими инженерами
Воздуховоды системы вентиляции

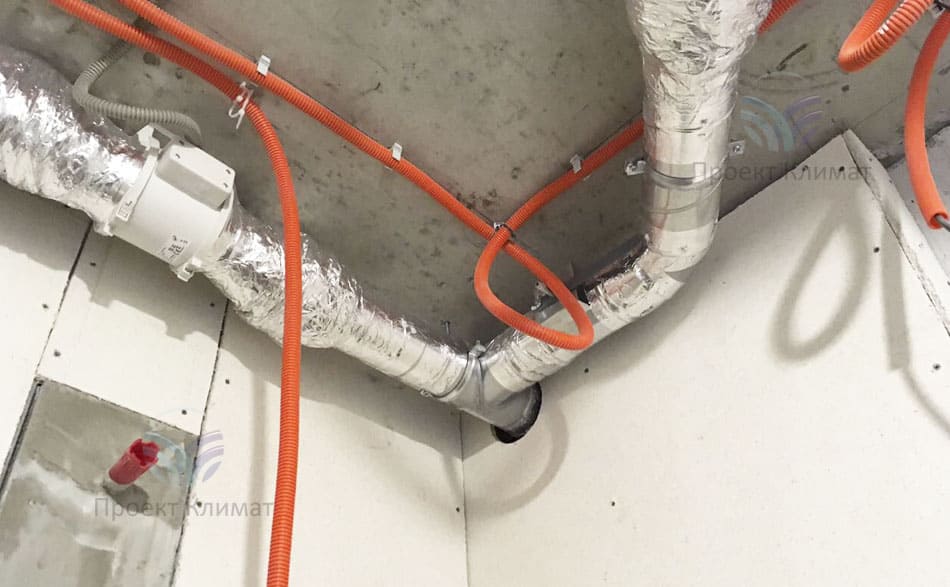

Гибкие вставки

Основная разводка - по жёстким воздуховодам. Гибкие вставки имеют цель: как снижение уровня звукового давления, так и для предотвращения вибраций, передаваемых по каналам
Вентиляторы и обогреватель

Адаптер под щелевую решётку

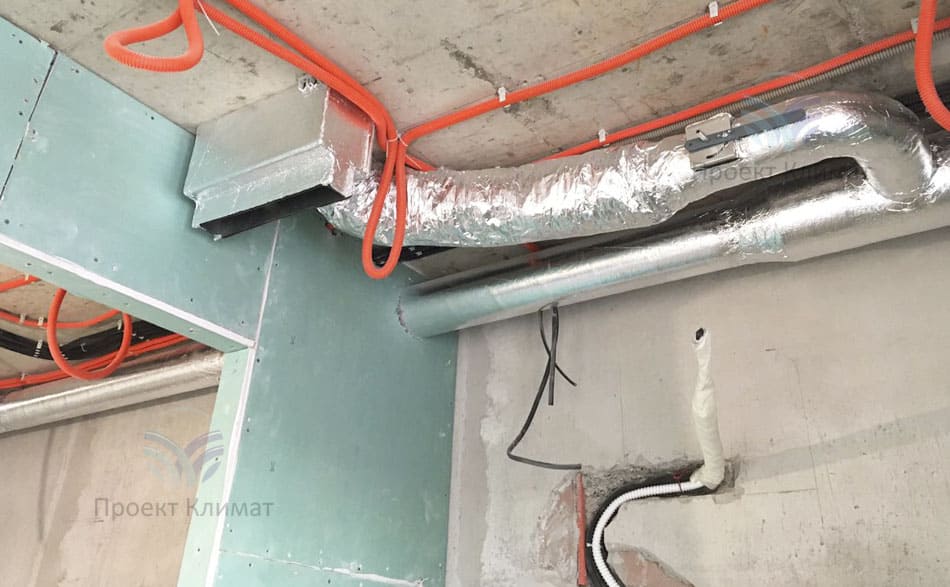

К решётке подводится не воздуховод. Требуется выровнять поток и происходит это через адаптер, который и смонтирован под потолочную решётку
Воздуховоды системы вентиляции

Система вентиляции

Подача воздуха с улицы в квартиру осуществляется после калорифера (для возможности подогрева) по предварительно изолированным воздуховодам через адаптеры. Снизу виднеется фреоновая трасса под кондиционер
Вентиляторы и обогреватель

Воздуховоды и фреоновая трасса

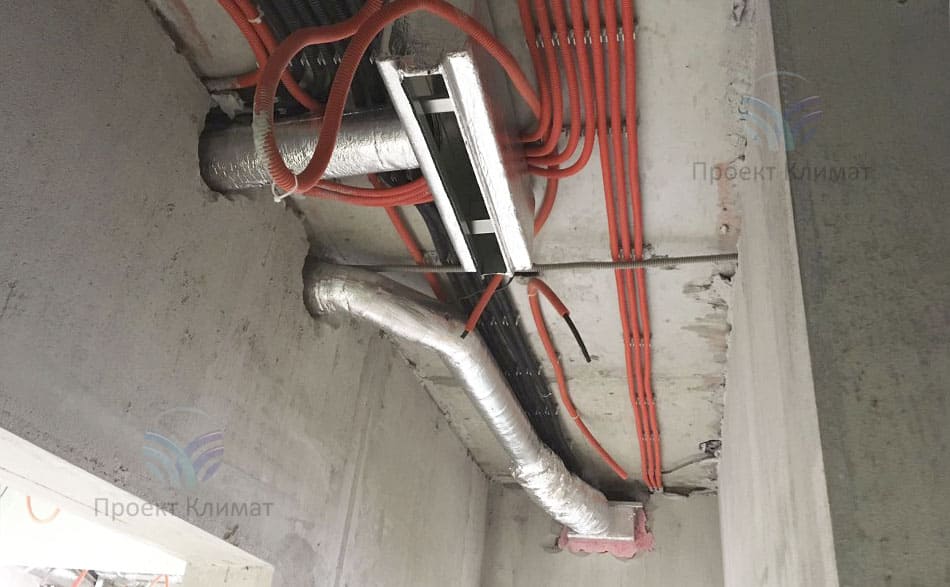

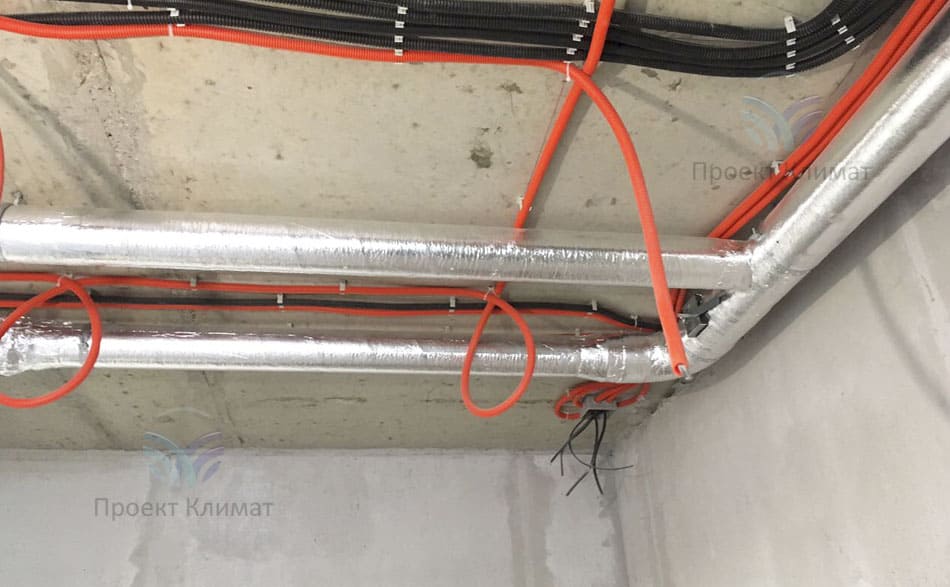

Воздуховод системы вентиляции квартиры проложен в местах предполагаемых местах снижения потолков: будет скрыт декоративной отделкой
Воздуховоды системы вентиляции

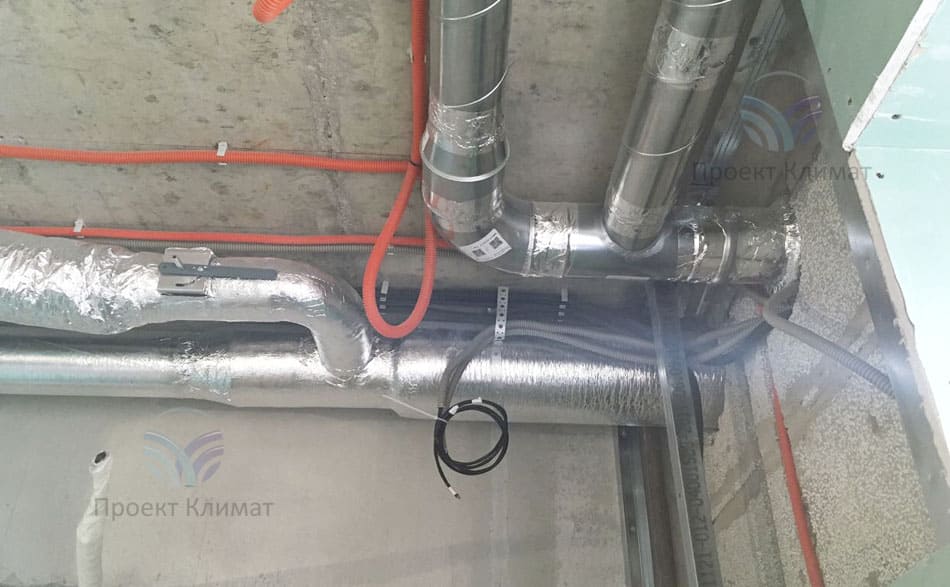

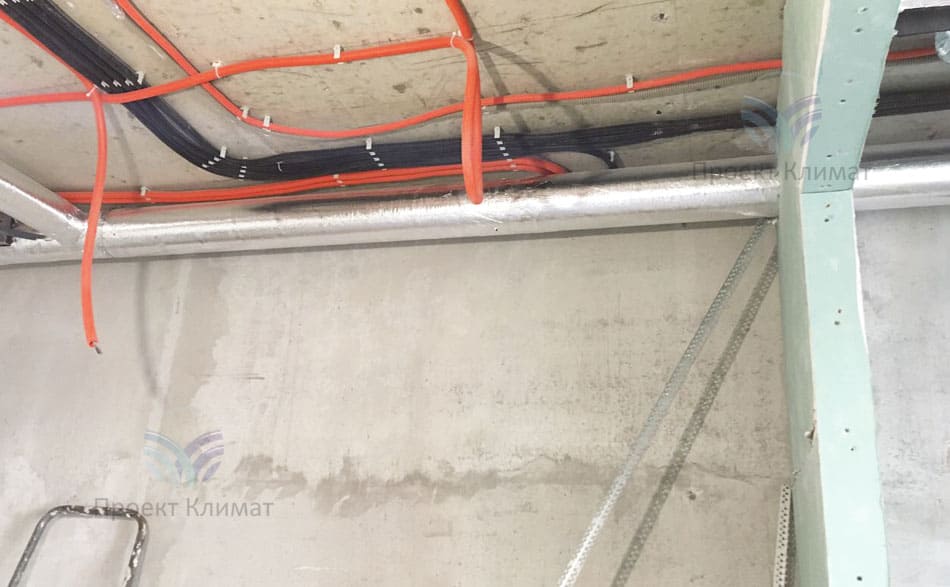

Крепление воздуховодов под потолком

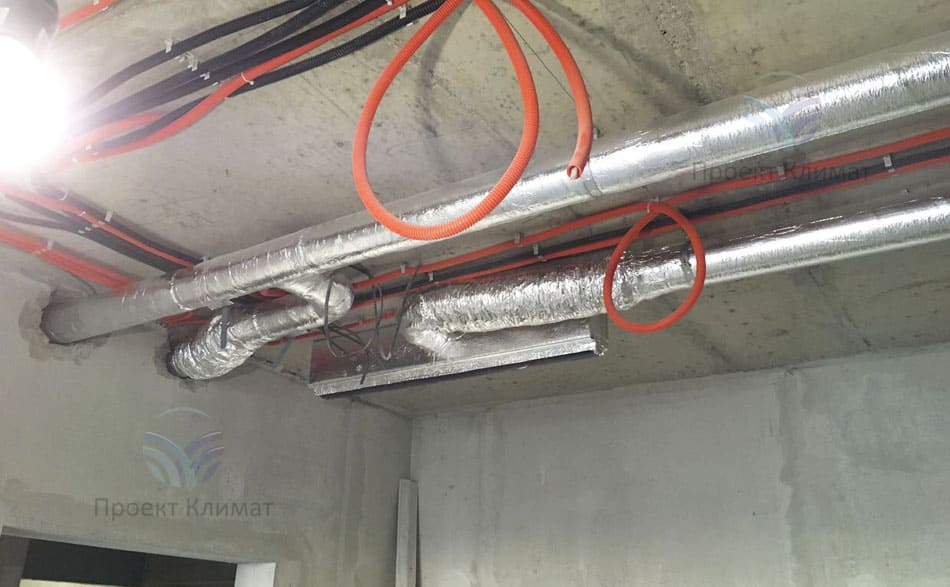

Разветвление воздуховодов с изменением сечения для выравнивания интенсивности потоков по рукавам

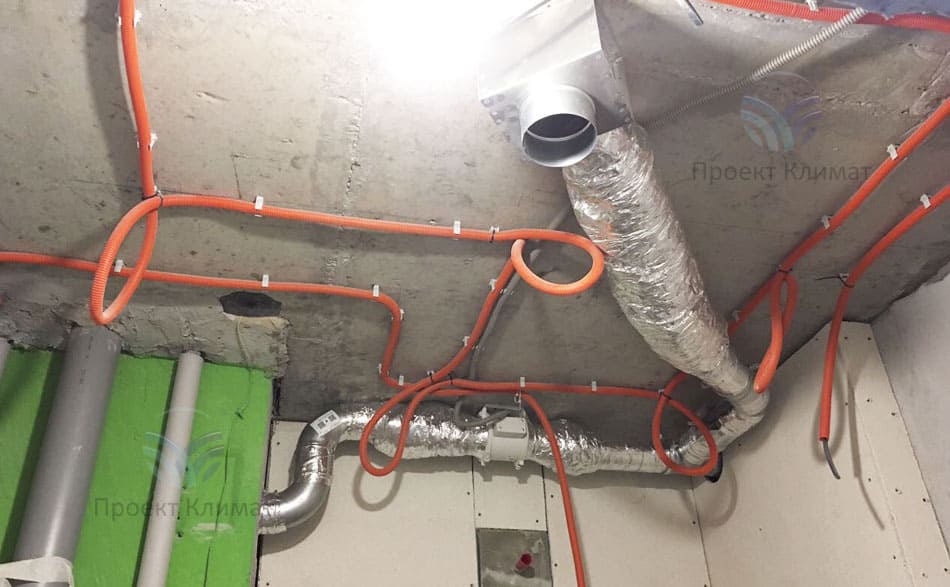

Воздуховоды системы вентиляции квартиры

Воздуховоды с адаптерами

Те же воздуховоды: один заканчивается адаптером под решётку, другой уходит в соседнюю комнату
Воздуховоды и пленумы в квартире

Воздуховоды с адаптерами

Эти же воздуховоды с прокладкой и креплением в соседнем помещении

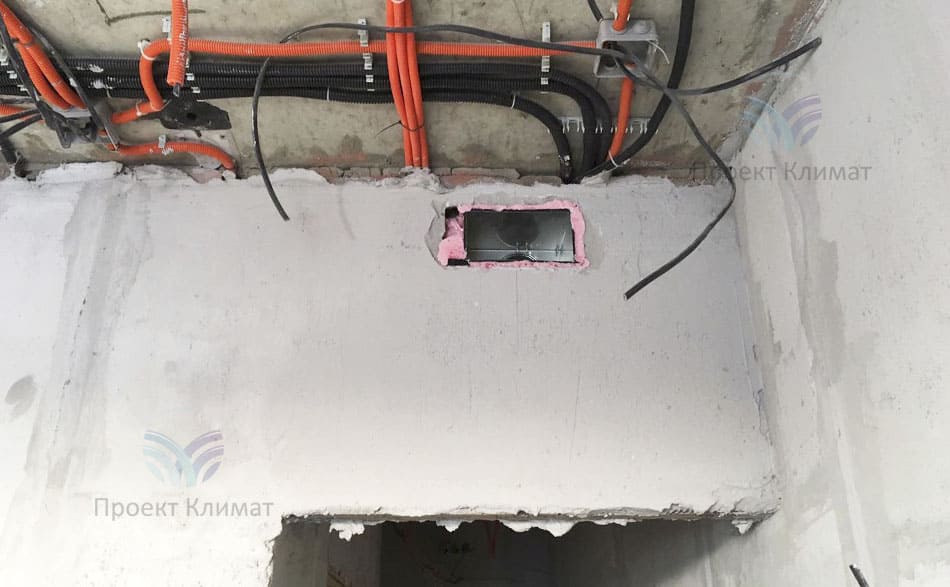

Адаптер под настенную решётку

Адаптер под настенную решётку

А вот и логическое окончание самой дальней ветки подачи свежего воздуха. Адаптер под решётку смонтирован в межкомнатной стене
Канальный вентилятор системы вентиляции квартиры

Канальный вентилятор

Канальный вентилятор круглого сечения интегрирован в систему вентиляции, обеспечивая подпор воздуха для его доставки в самые удалённые точки помещения
Адаптер под настенную решётку

Адаптеры под потолочные диффузоры

А вот и адаптеры под круглые диффузоры на системе вытяжной вентиляции квартиры: видны после ремонта будут только круглые декоративные элементы с регулируемым расходом воздуха
Адаптер под диффузор

Канальный вентилятор

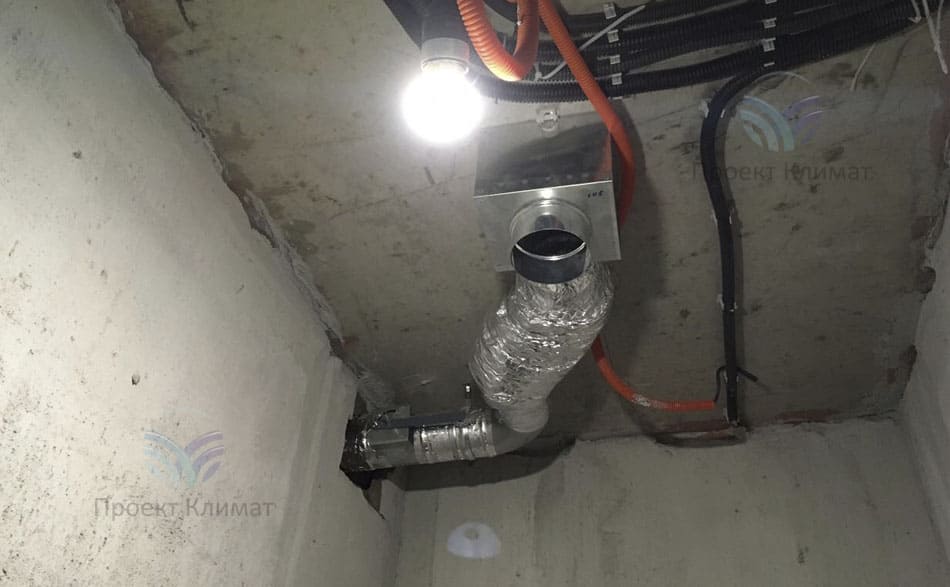

Ещё один адаптер под круглый регулируемый диффузор системы вентиляции. Но на первом этапе всё - серое и некрасивое. Посмотрите на фотографии после завершения ремонта

Вот и всё. Неплохой объект: лаконичный, недорогой. Заказчик снизил бюджет и в качестве системы кондиционирования были выбраны настенные сплит-системы, а не канальные, хотя в 95% случаев при монтаже систем вентиляции в квартирах они идут совместно с канальными кондиционерами: они тоже требуют снижения потолка, под них так же прокладываются воздуховоды, диффузоры и решётки раздачи и забора воздуха.

Вся "красота" зашивается под чистовой отделкой в квартире. Исправить какой-либо параметр будет уже практически невозможно без частичного демонтажа отделки и части самой системы. Представляете во сколько это может обернуться? Сотрудничайте только с профессионалами! Настоятельно рекомендуем.
