Комплексный подход к инженерным системам современной квартиры

Хороший объект. С точки зрения относительной простоты, функциональности и надёжности принятых в работу решений. Техническое задание заказчика заключалось в необходимости создания комфортных условий жизни с возможностью управления микроклиматом всей квартиры. Требовалось создать систему:

  • кондиционирования воздуха: контроль температурного режима
  • вентилирования воздуха: вентиляция в квартире - просто необходимость из-за герметичных пластиковых окон не происходит подачи свежего воздуха, особенно в зимнее время
  • увлажнения воздуха: да что рассказывать, в зимнее время каждый житель мегаполиса сталкивался с чрезвычайной сухостью воздуха в многоквартирных домах

Изначально инженерами-проектировщиками компании (все с высшим профильным образованием и опытом работы в отрасли) был проведён точный расчёт с учётом строительных норм и требований к шумности, скорости воздушного потока, требованиям по отведению заданного количества тепла и т.д. На выходе получился полноценный проект вентиляции и кондиционирования, технические параметры которого уже сравнивались с параметрами работы оборудования. Исходя из проекта заказывались индивидуальные фасонные изделия. Проект также позволяет увязать создаваемые нами с существующими и перспективными инженерными коммуникациями на вашем объекте.

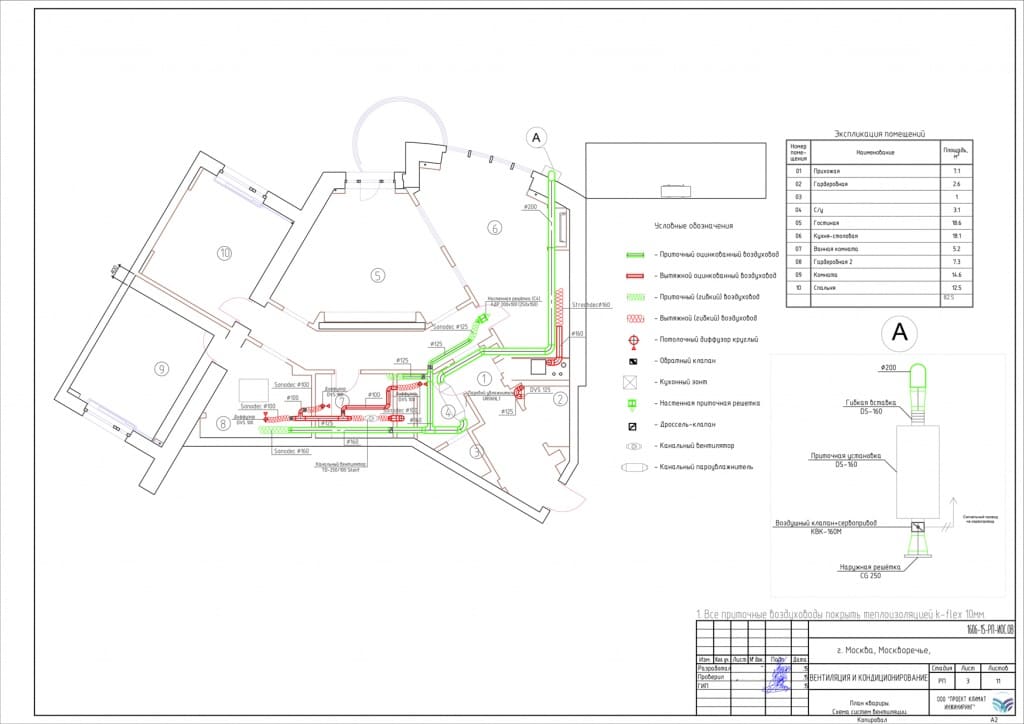

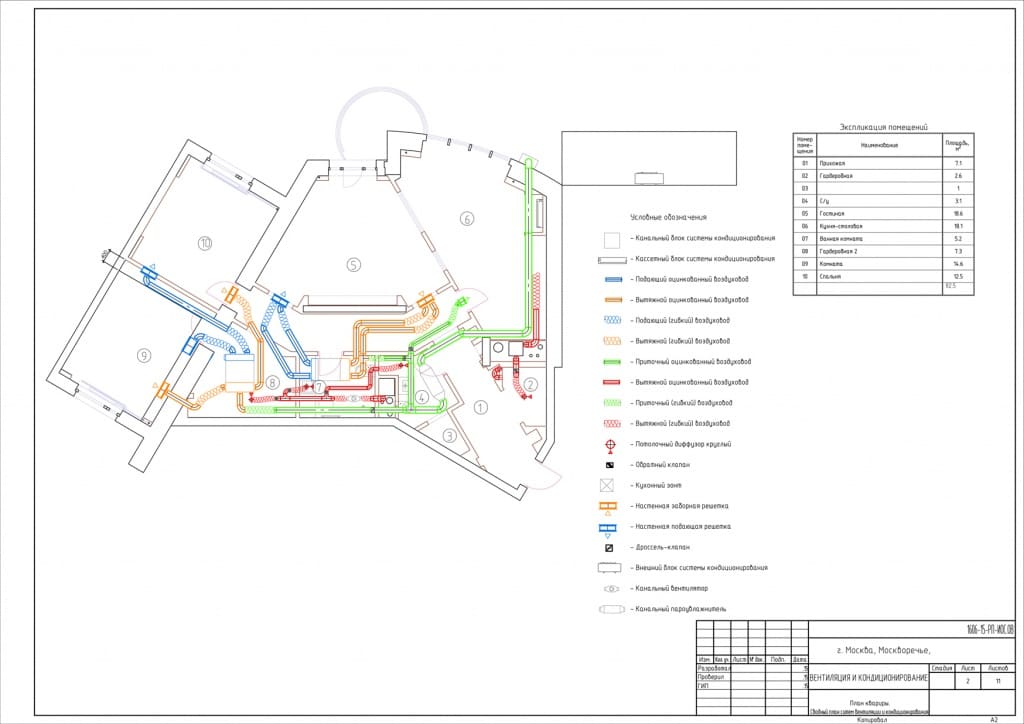

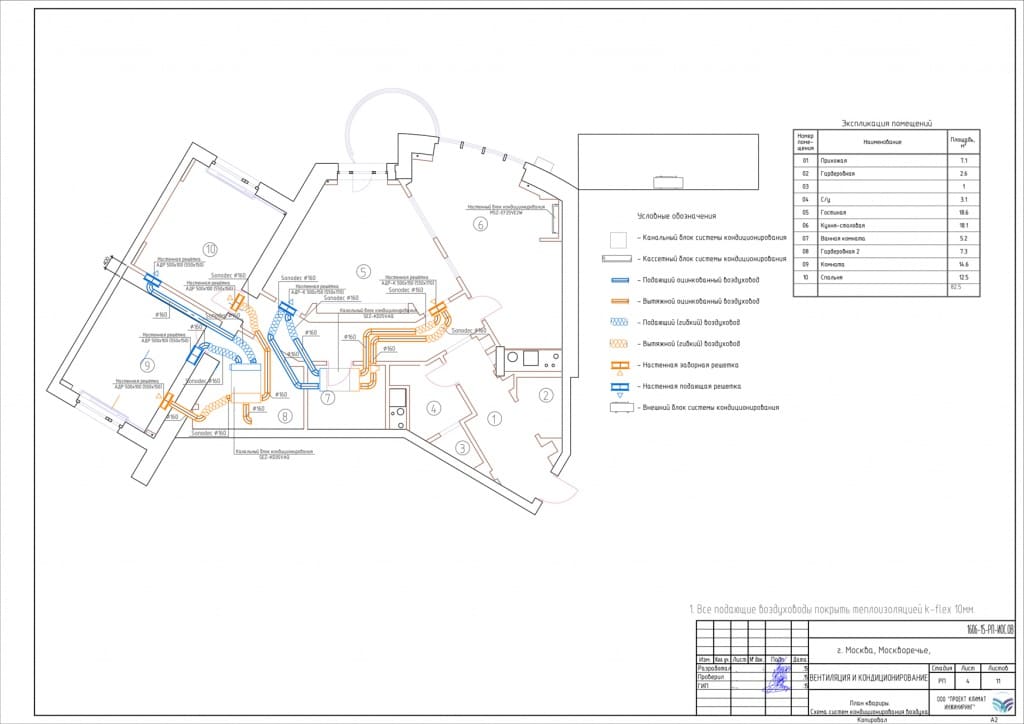

Проект вентиляции в квартире Проект системы вентиляции и кондиционирования для квартиры Вентиляция и кондиционирование квартир

Система кондиционирования в большей степени представлена канальными кондиционерами, дополненными настенными блоками там, где установка канального кондиционера либо невозможна, либо сопряжена со значительными финансовыми затратами или нанесёт серьёзный "урон" эстетики помещения, выраженный, например, в необходимости существенного опуска потолков. Подключить сразу несколько блоков к одному внешнему не только разной мощности, но и разных типов позволяет мульти сплит-система Mitsubishi Electric.

Одна из "фишек" объекта - это интеграция в систему канального кондиционирования и вентиляции профессиональной системы увлажнения воздуха Carel.

Первый этап монтажа инженерных сетей

Внешний блок мульти сплит-системы и приточная установка

Шаг №1

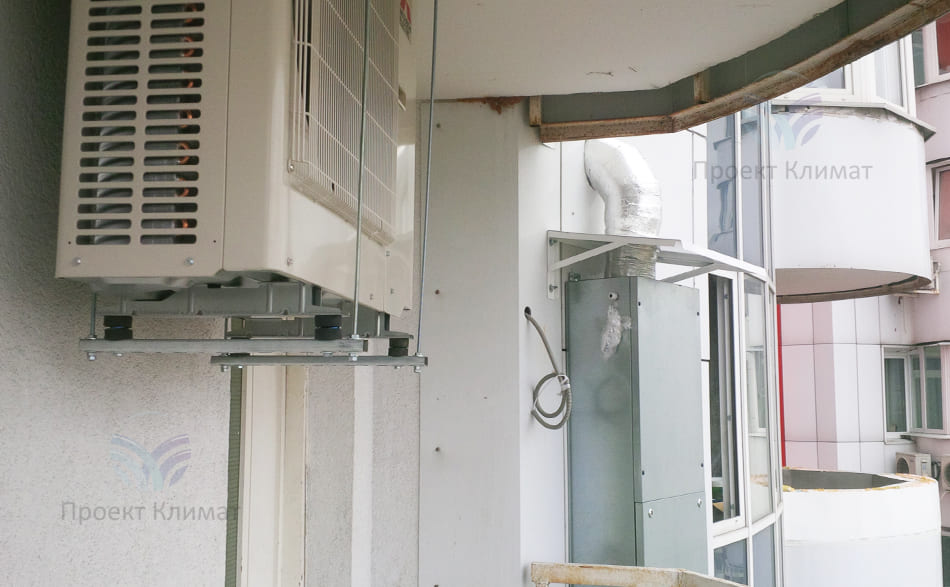

Внешний блок мульти сплит-системы и приточная установка. Приточная установка смонтирована на фасад, а внешний блок кондиционера - на шпильки на техническом балконе

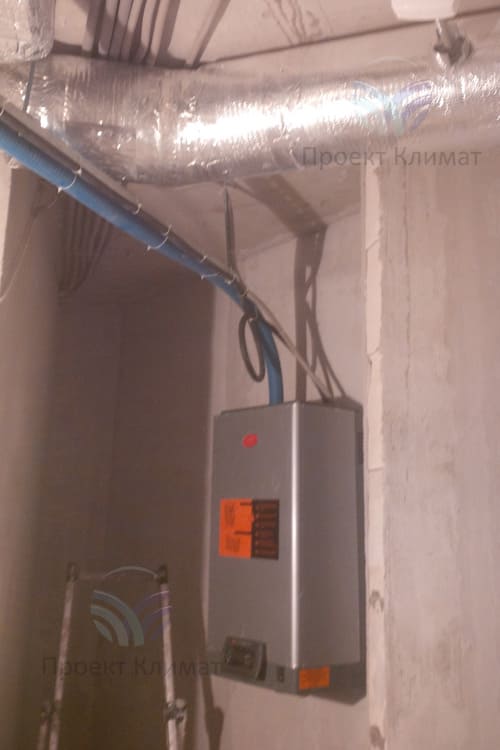

Увлажнитель воздуха Carel

Шаг №2

Увлажнитель воздуха Carel. Небольшой мощности, но достаточный для создания действительно комфортных условий жизни. К нему выполнено подведение воды через систему фильтрации и проведена врезка форсунки в каналы системы кондиционирования и вентиляции для распыления влаги. Выполнено отведение излишнего конденсата в канализацию, в систему интегрированы канальные датчики влажности, а также смонтирован комнатный датчик - элементы обратной связи. Пока что увлажнитель не скрыт, равно как и армированный шланг закреплён на траверсе для сохранения целостности. При ремонте всё будет зашито
Подведение шланга к форсунке

Шаг №3

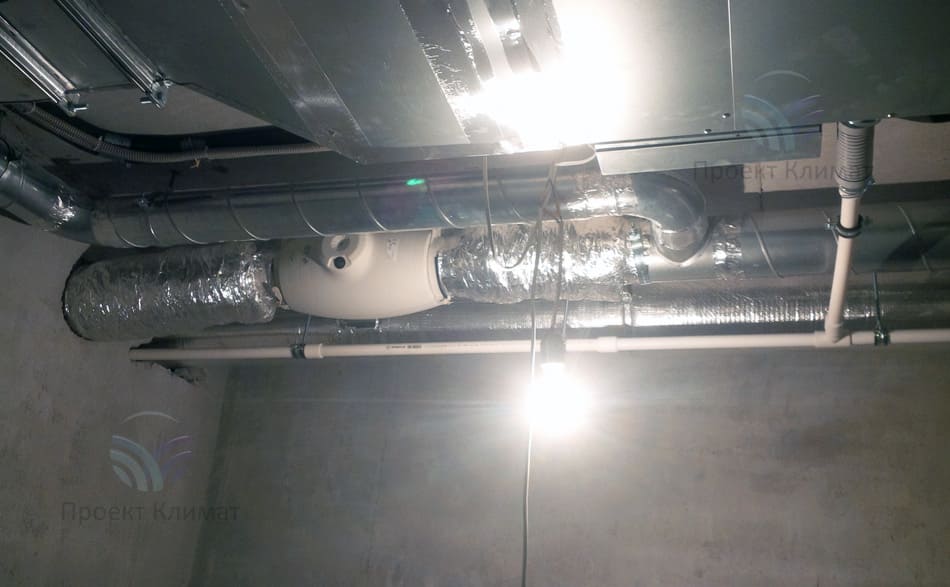

Шланг подводится к форсунке, которая вмонтирована в утолщение канального воздуховода, которая под давлением распыляет влагу в проходящий через неё воздух

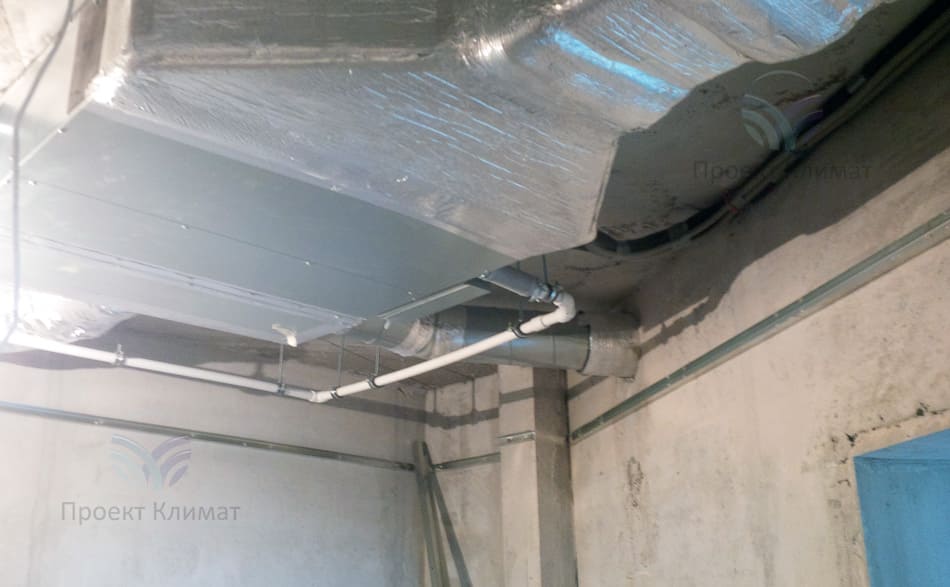

Канальный кондиционер

Шаг №4

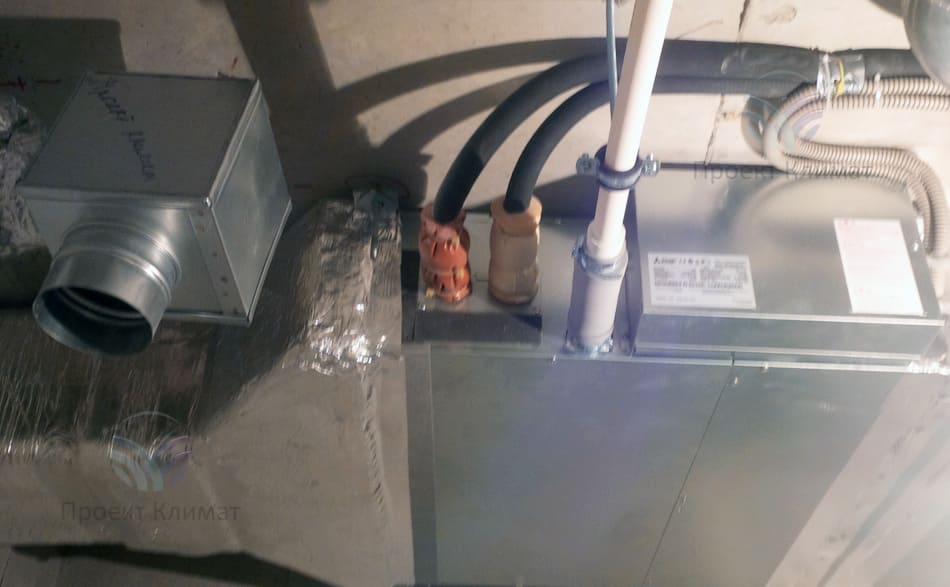

Канальный кондиционер уже смонтирован под потолок. На входе и выходе - заказные адаптеры под воздуховоды, оклеенные теплоизоляцией. Проведены работы по отведению конденсата по полипропиленовой трубе до канализации
Система канального кондиционирования квартиры

Шаг №5

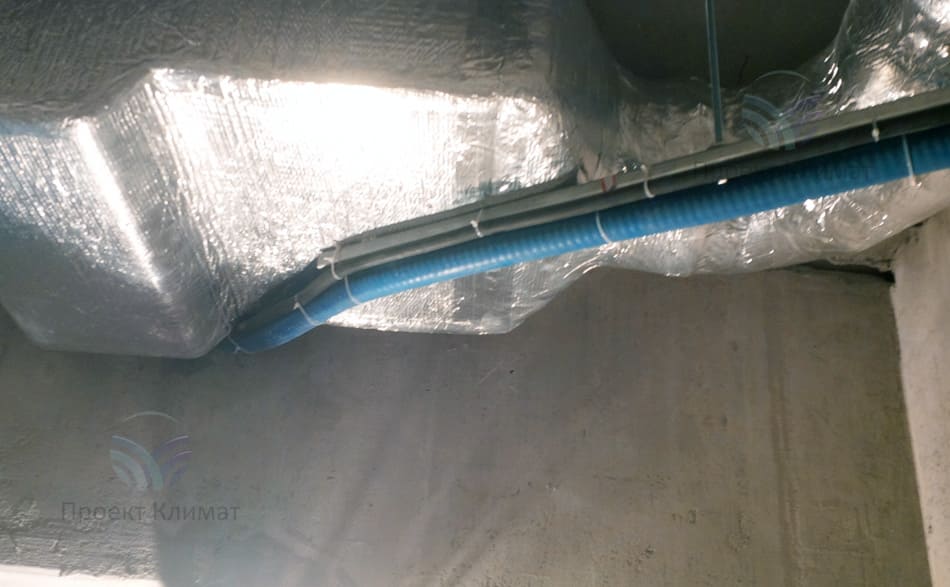

Ещё один внутренний блок канального типа с уже выполненной разводкой воздуховодов, подключёнными адаптерами и протянутым до ближайшей точки слива дренажом
Элементы вентиляции и канального кондиционирования воздуха

Шаг №6

Элементы вентиляции и канального кондиционирования воздуха. Потому мы и заходим одни из первых на объект, что вся инженерия зашивается под потолком
Подключение воздуховода

Шаг №7

На фотографии видно, как от магистрального воздуховода, обеспечивающего приток свежего воздуха с улицы выполнена врезка в систему канального кондиционирования
Круглый подающий воздух воздуховод

Шаг №8

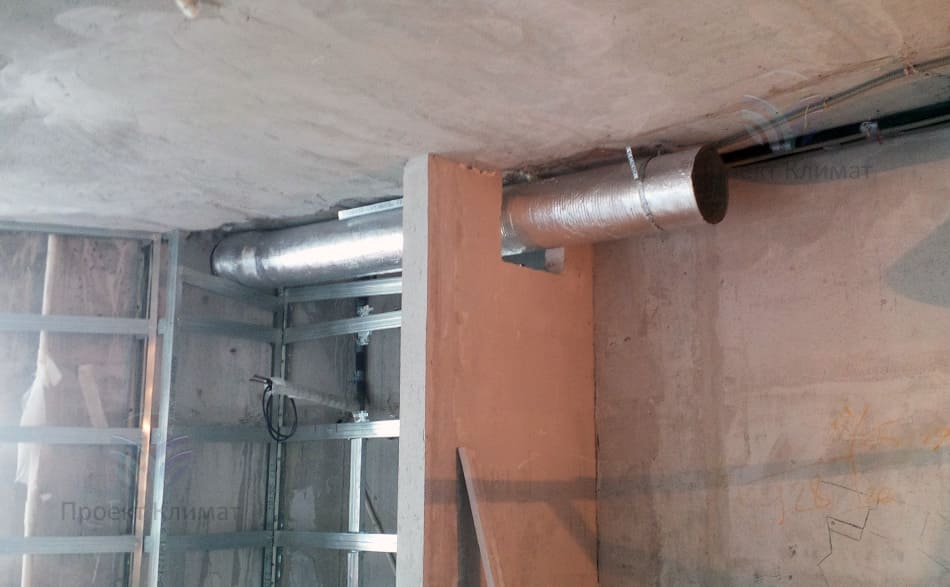

Круглый подающий воздух воздуховод заведён в квартиру. Слева - внешняя стена, через которую выполнено бурение и вывод к приточной установке

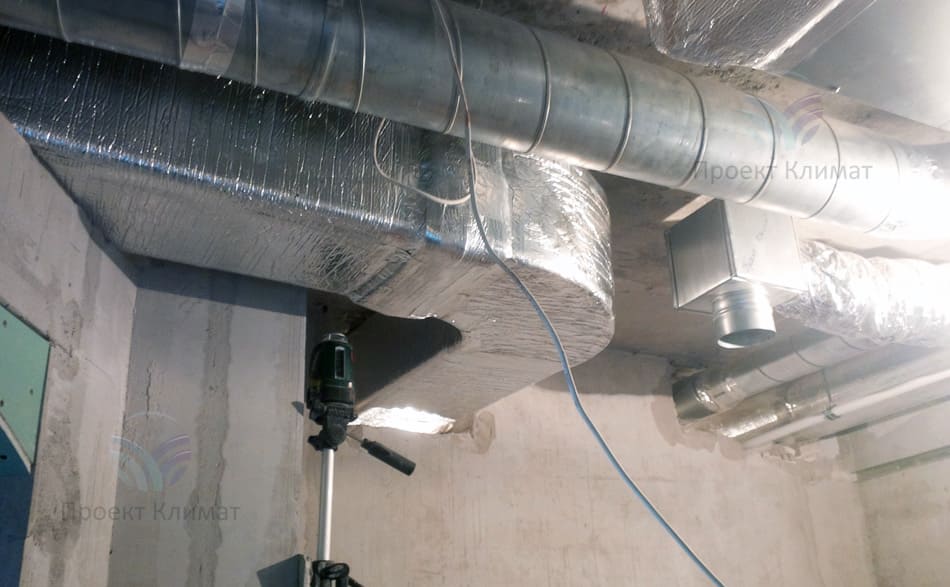

Разводка воздуховодов по квартире

Шаг №9

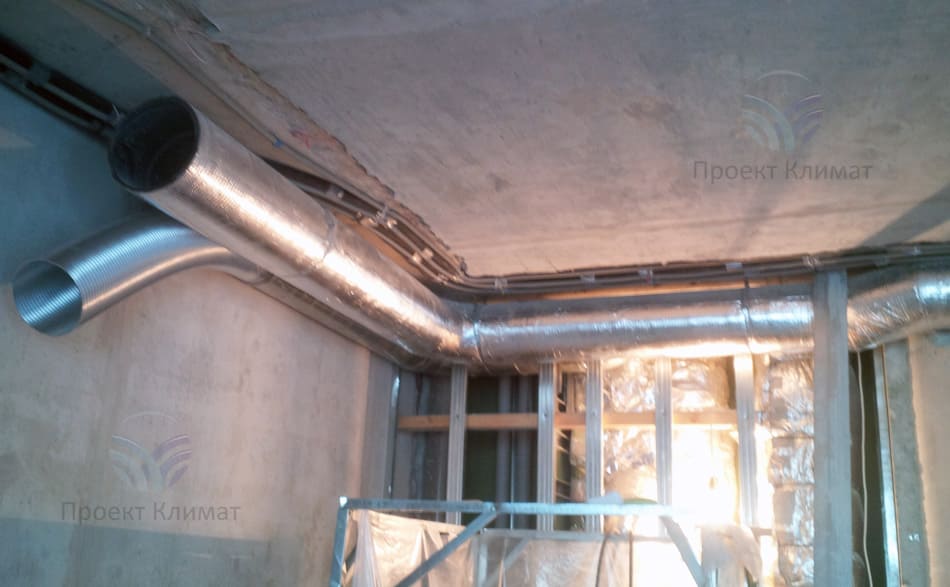

Опять же: здорово, что не выполнен ремонт. Куда бы все эти коммуникации прятались?

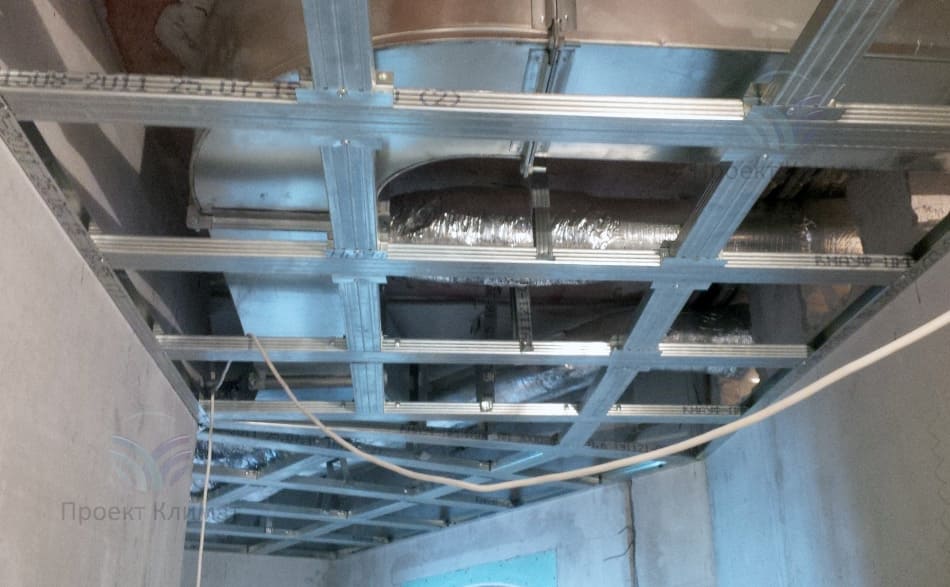

Коммуникации систем канального кондиционирования и вентиляции

Шаг №10

Коммуникации систем канального кондиционирования и вентиляции уже практически зашиты за чистовым потолком. В потолке (под внутренними блоками канальных кондиционеров) будут выполнены технические люки для возможности проведения сервисного обслуживания и ремонта оборудования
Внутренний блок настенного типа

Шаг №11

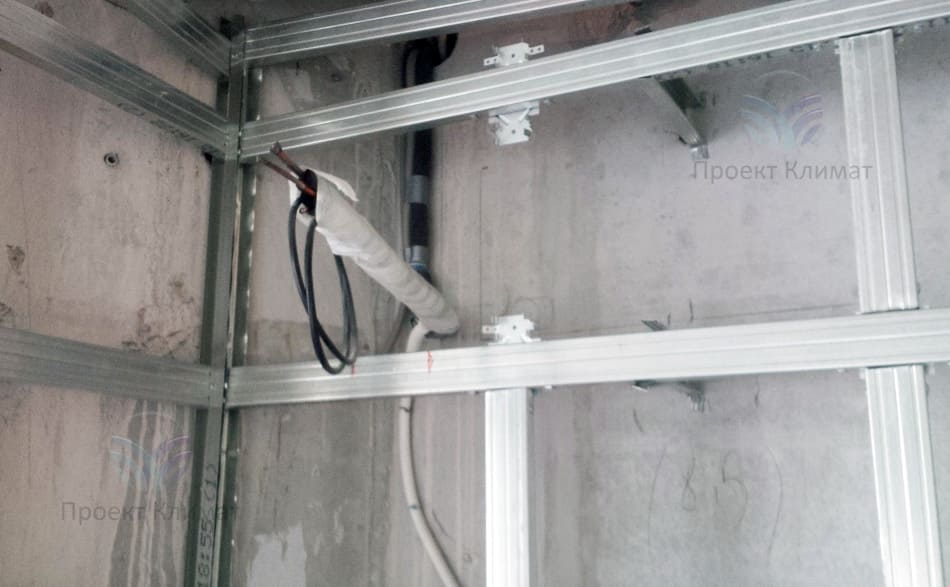

А это участок фреонового контура оставлен под внутренний блок классического исполнения - настенный тип

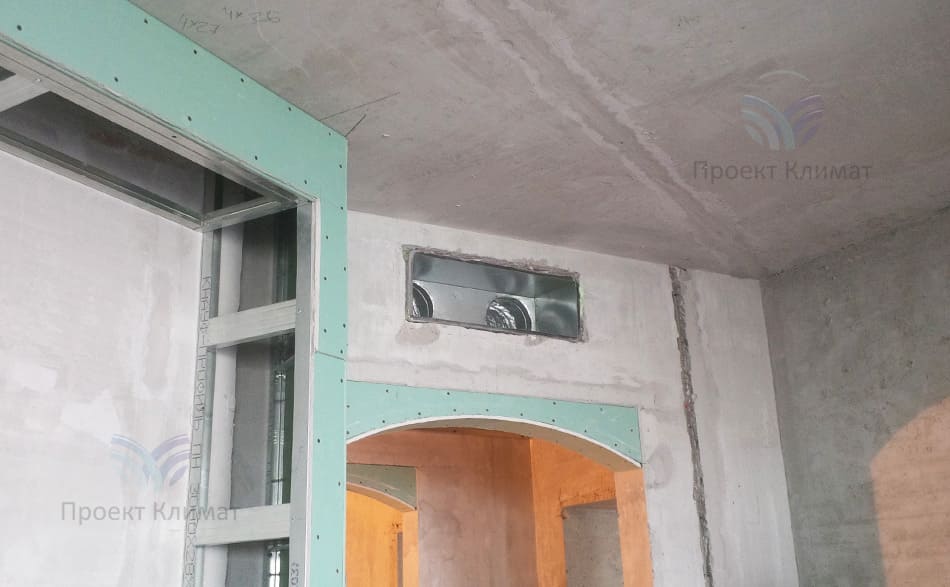

Места под установку декоративных решёток

Шаг №12

Места под установку декоративных решёток, через которые очищенный, увлажнённый воздух будет подаваться внутрь комнаты
Адаптер под решётку канального кондиционера

Шаг №13

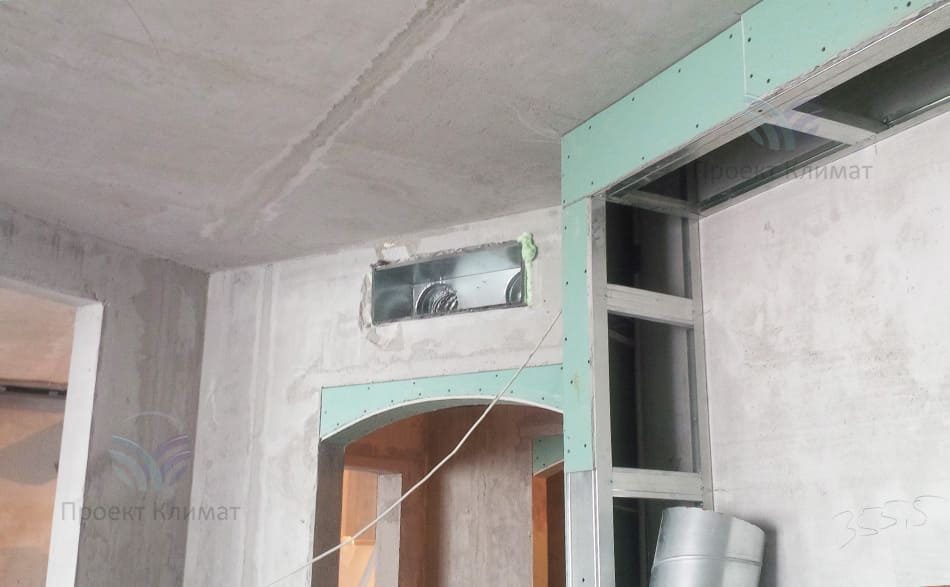

В нишах вмонтированы адаптеры, к которым уже и крепятся сами решётки системы канального кондиционирования и вентиляции

Первый этап выполнен в сентябре 2015 года. Желаем заказчику скорейшего окончания ремонта в рамках задуманного бюджета и тех идей, которые реализуются в данной квартире. Мы же ждём вызова для проведения следующего комплекса работ:

  • монтаж декоративных решёток и диффузоров на воздуховодах и адаптерах канальных кондиционеров и системы вентиляции квартиры
  • установка внутренних блоков настенного типа
  • тестовые запуски системы с проверкой работы на всех режимах
  • проведение пуск-наладочных работ на объекте со сдачей заказчику полноценной работающей системы, поставленной на гарантийное обслуживание в нашей компании

Москва, квартира

110 м2
