Пример объекта по осушению бассейна

Если в частных квартирах и загородных домах мы в подавляющем большинстве монтируем системы вентиляции и кондиционирования с интегрированными элементами увлажнения (с предварительной водоподготовкой типа увлажнителей Carel), то в данном случае представлен пример удаления влаги из воздуха (для большинства объектов мы применяем оборудование Dantherm). Оно и понятно: цели разные. В квартирах слишком сухо. А вот в данном примере - слишком влажно.

Нас пригласили создать проект вентиляции и разработать систему и осушения небольшого, но весьма интересного и немного необычного бассейна, создаваемого в пристройке к загородному коттеджу. Ход абсолютно оправданный и грамотный. Отсутствие подобной системы может в дальнейшем привести к серьёзным проблемам, связанным с образованием чёрной плесени, которую будет крайне тяжело вывести, а сам бассейн будет уже даже небезопасен для его владельца.


Немного о компании «Проект Климат»

Далее - фотографии с первого этапа проведения работ: на момент реконструкции помещения. Вода залита (отстаивается само ложе), но отделки пока нет, что здорово, т.к. имеется возможность провести скрытый монтаж инженерных коммуникаций. Надеемся, что вскоре порадуем исключительно красивыми фотографиями с уже завершённого объекта.

Фотографии с объекта по монтажу вентиляции в частном доме

Осушение и вентилирование бассейна

Шаг №1

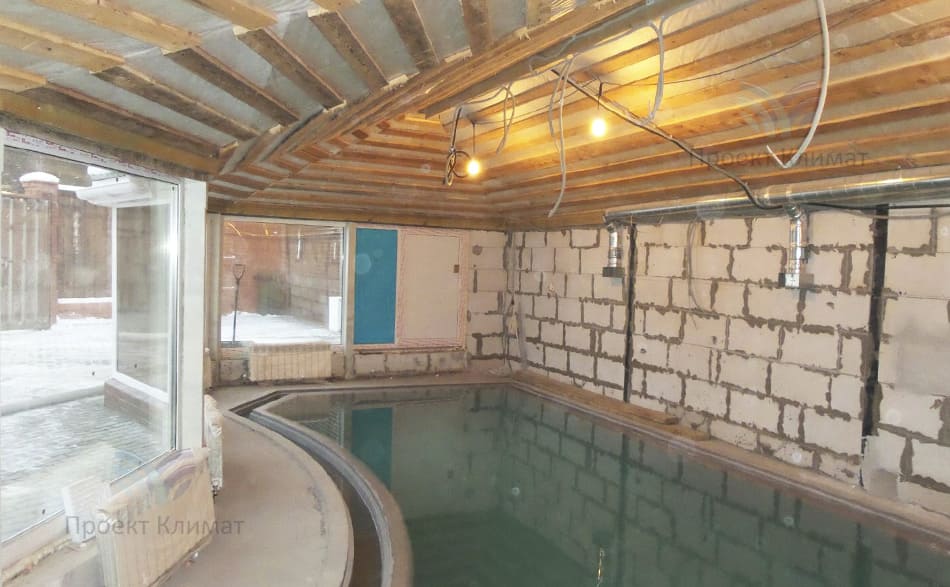

Общий вид бассейна, в котором планируется создание системы вентиляции и осушения

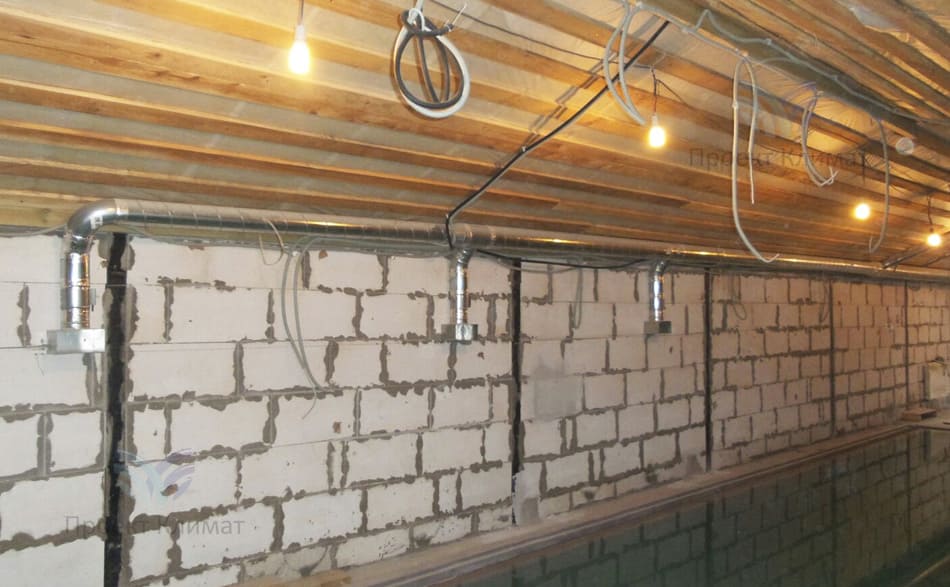

Воздуховоды системы вентиляции

Шаг №2

Воздуховоды системы вентиляции разведены по всему помещению для создания равномерного температурного фона и предотвращения образования сквозняков

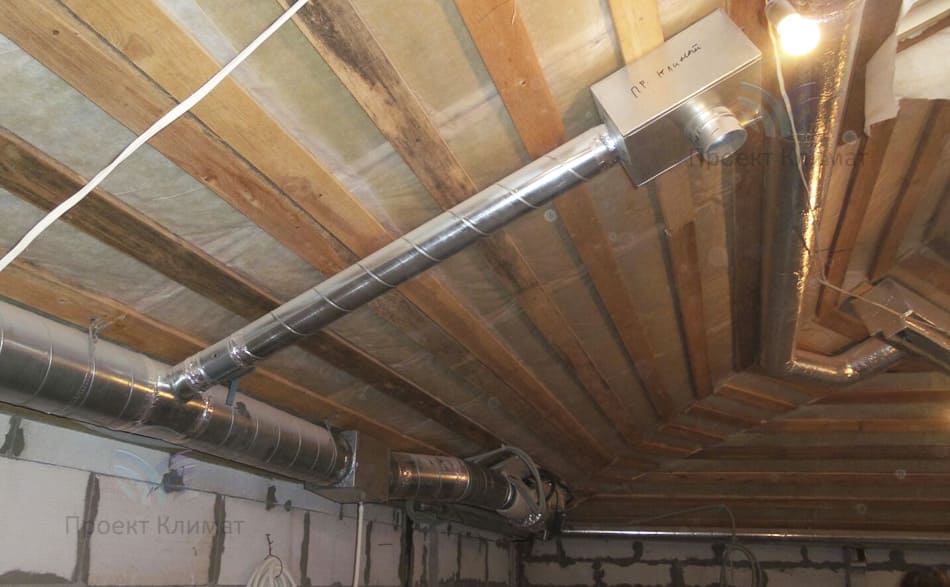

Точечный диффузор забора воздуха

Шаг №3

Точечный диффузор забора воздуха непосредственно над зеркалом бассейна

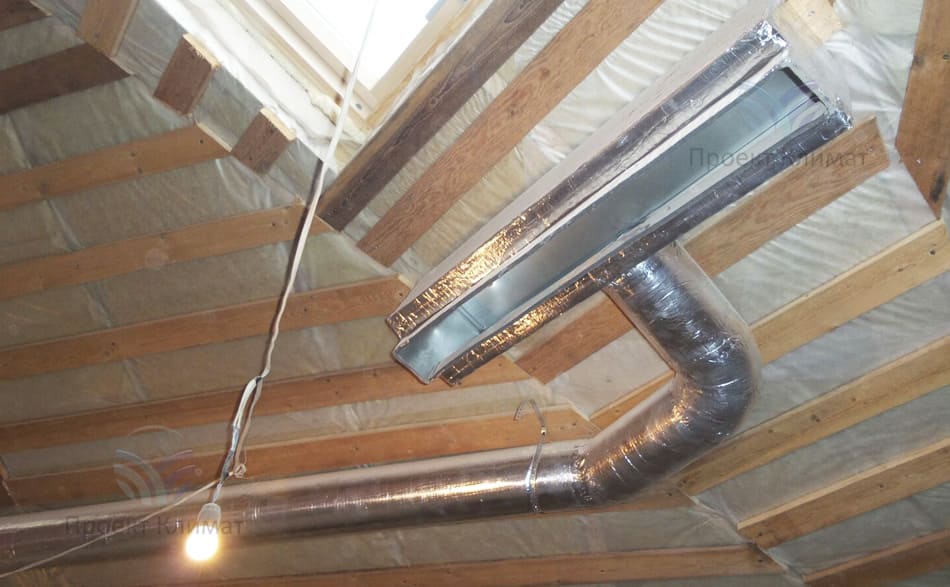

Диффузор под решётку

Шаг №4

Диффузор под решётку. Отверстие будет закрыто не круглым настраиваемым диффузором, а щелевой декоративной решёткой

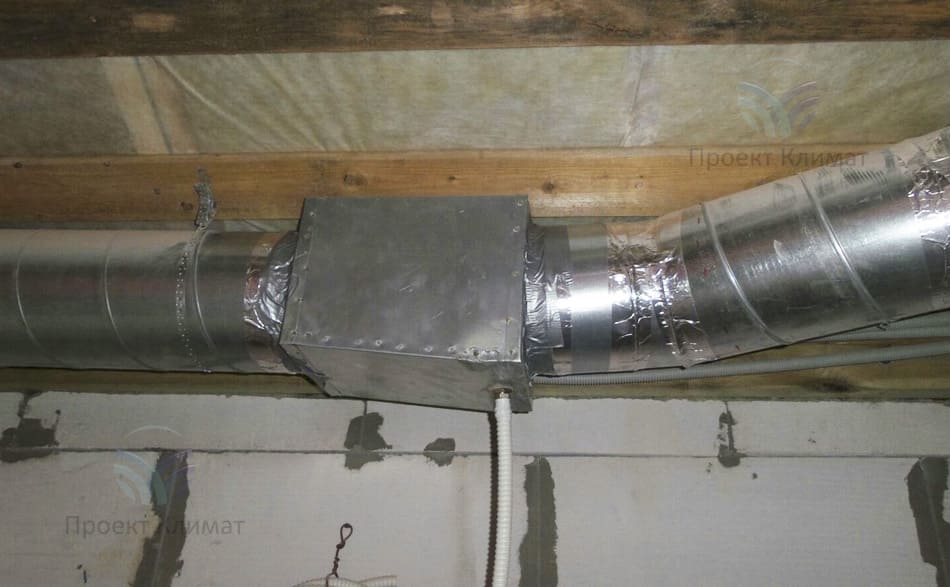

Секция осушения

Шаг №5

В систему каналов встроена секция осушения: проходящий через неё влажный воздух отдаёт часть влаги, которая удаляется в канализацию через систему дренажа

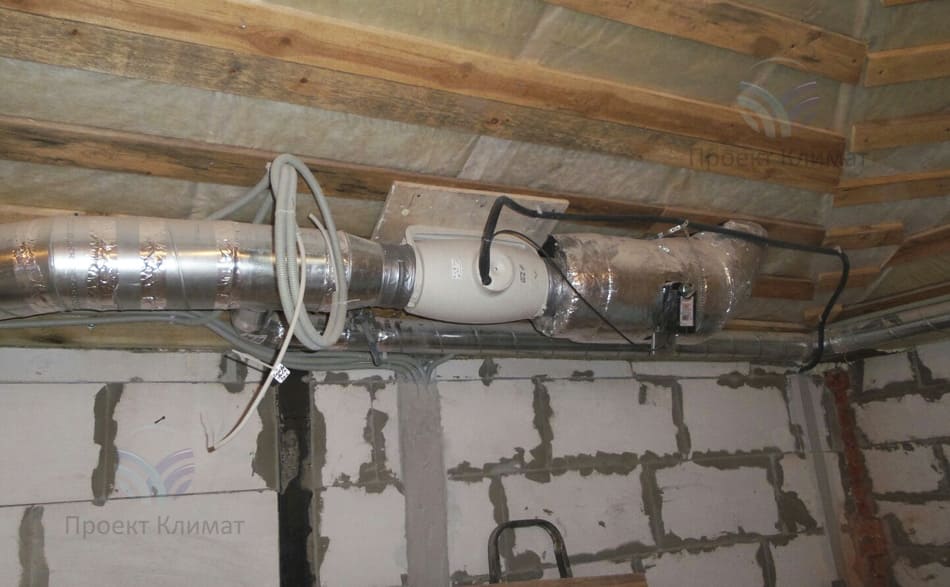

Канальный вентилятор в системе вздуховодов

Шаг №6

Для преодоления сопротивления воздуховодов и секции осушения проведён расчёт необходимого воздухообмена и встроен в систему круглый канальный вентилятор с малым уровнем шума

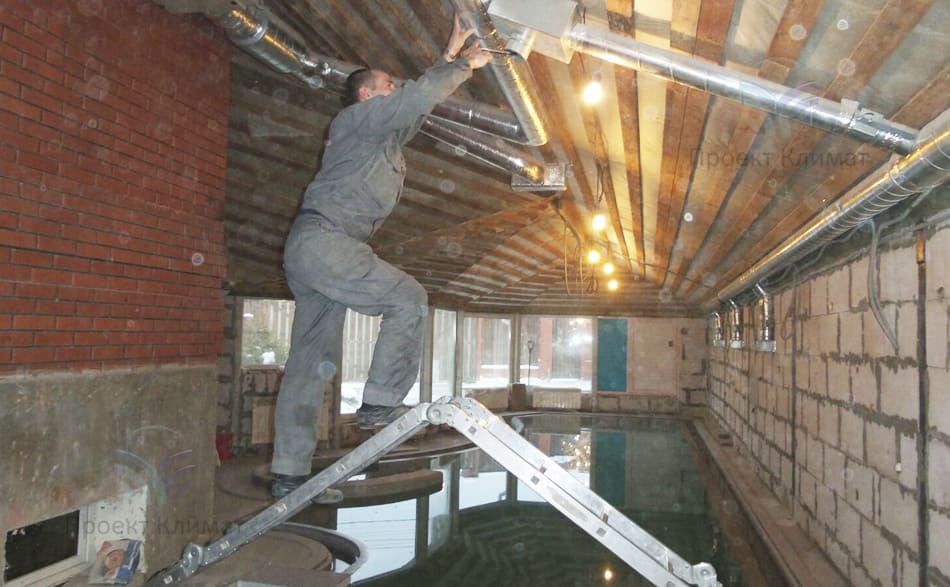

Замер скорости и расхода воздуха в канале

Шаг №7

Замер скорости и расхода воздуха в канале забора воздуха из бассейна. Выполняется для анализа соответствия фактических значений расчётным, чтобы не было шума

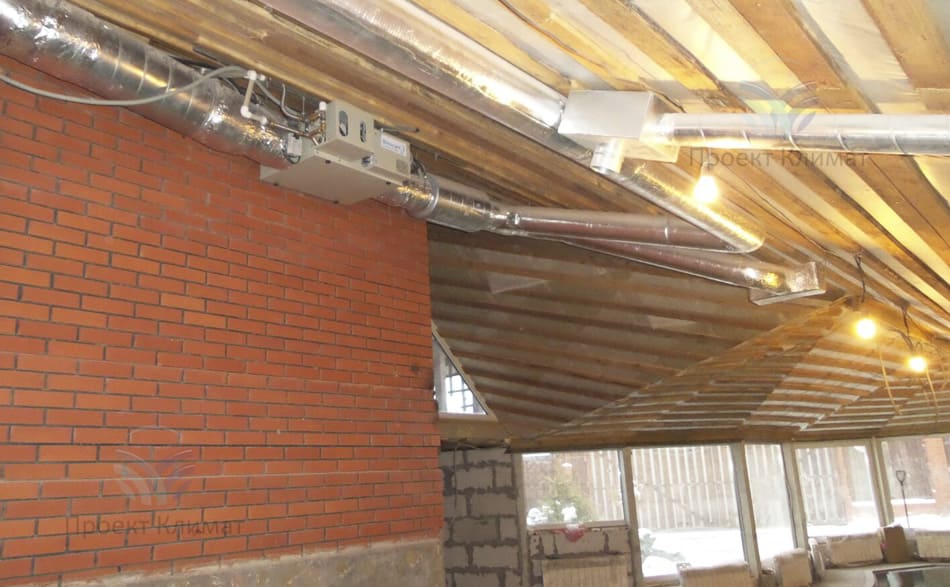

Приточная установка

Шаг №8

Приточная установка с подогревом воздуха. Обеспечивает подачу и предварительный подогрев подаваемой воздушной массы
Замер скорости потока на выходе из воздуховода

Шаг №9

Замер скорости потока на выходе из воздуховода проводится и на входе воздуха в бассейн. Причина - та же: создание комфортной среды для собственника и его гостей в будущем

Со своей стороны желаем нашему клиенту скорейшего окончания начатого огромного дела и с радостью выедем на завершение начатого!

Подмосковье, загородный дом

270 м2
