Приточно-вытяжная установка и сплит-система Mitsubishi Electric в городской квартире Приточно-вытяжная установка и сплит-система Mitsubishi Electric в городской квартире



Приточно-вытяжная установка и сплит-система Mitsubishi Electric в городской квартире

Этап закладки коммуникаций системы вентиляции и кондиционирования

В портфолио нашей компании на объекты, выполняемые в два этапа, приходится уже более 85% всех работ. Чем сложнее инженерная система - тем сложнее её коммуникации, тем менее возможным становится проведение работ при уже готовом ремонте. К счастью, заказчик на этапе реконструкции объекта задумался о необходимости управления климатом. Было предложено недорогое и эффективное решение вентиляции для квартиры и организация кондиционирования:

  • для контроля качества воздуха - приточно-вытяжная установка Mitsubishi Electric VL100, которая способна подать до 100 м3/ч воздуха, обеспечив при этом его очистку и частичный подогрев за счёт отводимого из квартиры воздуха. Рекуперация тепла в вентиляционной установке - залог её эффективности
  • для контроля за температурой воздуха - бытовая сплит-система Mitsubishi Electric серии De-Lux MSZ-FH25VE, обладающая самым совершенным на сегодняшний день плазменный фильтром, который обеспечивает практически клиническую чистоту воздуха в помещении: кондиционер и очиститель, два в одном!

Недорого и эффективно.

Первый этап монтажа систем

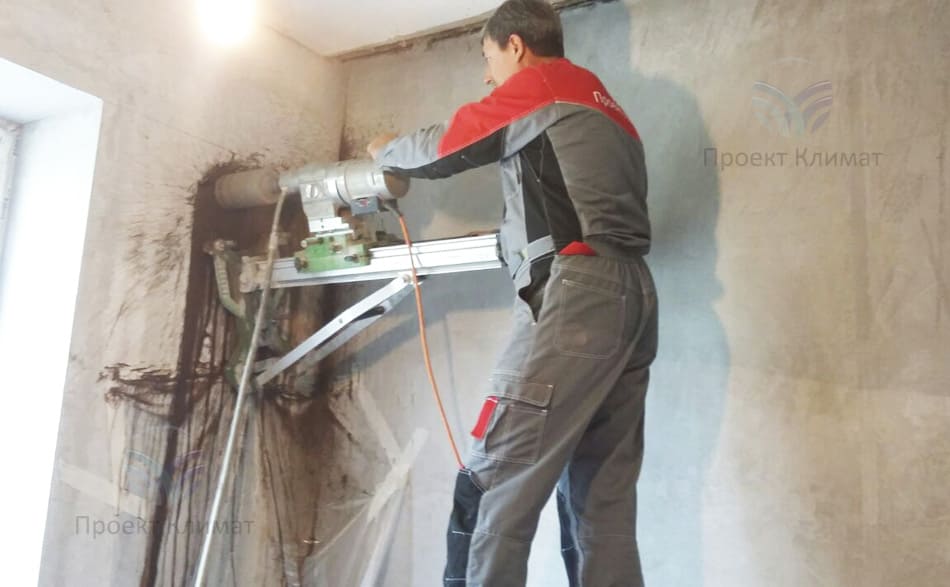

Алмазное бурение стены под воздуховод

Шаг №1

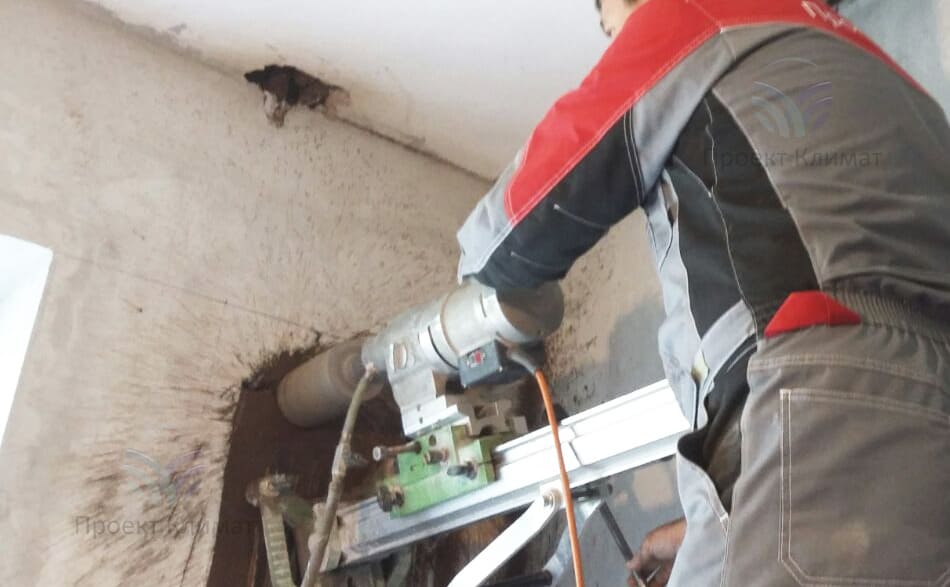

Алмазное бурение стены под воздуховод проводится на специальной установке. Выполнить отверстие в стене иным способом попросту невозможно
Бурение двух отверстий под приточно-вытяжную установку

Шаг №2

С помощью установки выполняют бурение двух отверстий: под подачу и отведение воздуха

Первый этап - грязные работы: кругом ремонт, бурение, крепление фреоновой трассы, подведение кабелей, отведение конденсата в канализацию. Жаль нет более подробных фотографий по установке кондиционера, но выглядело это примерно так (фотографии с другого объекта, где трасса также прошла по потолку):

Трасса кондиционера проведена по потолку
Подведение коммуникаций к внутреннему блоку. Так трасса и останется до окончания всего монтажа.

Завершение монтажа приточной установки и кондиционера

Прошло больше года. И это не предел: кто делает ремонт за месяц, а кто и четыре года (есть и такие "долгоиграющие" объекты).

Второй этап монтажа после окончания ремонта в квартире

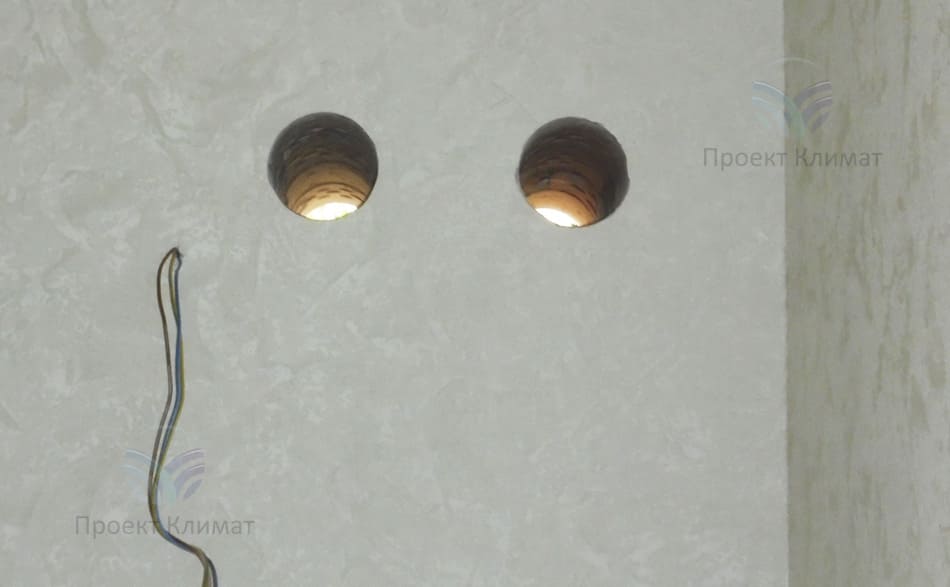

Отверстия под воздуховоды

Шаг №1

Отверстия под воздуховоды приточно-вытяжной установки. Сам её монтаж относительно не сложный. Самый сложный и дорогостоящий этап (бурение) проведён на этапе ремонта. Приступаем

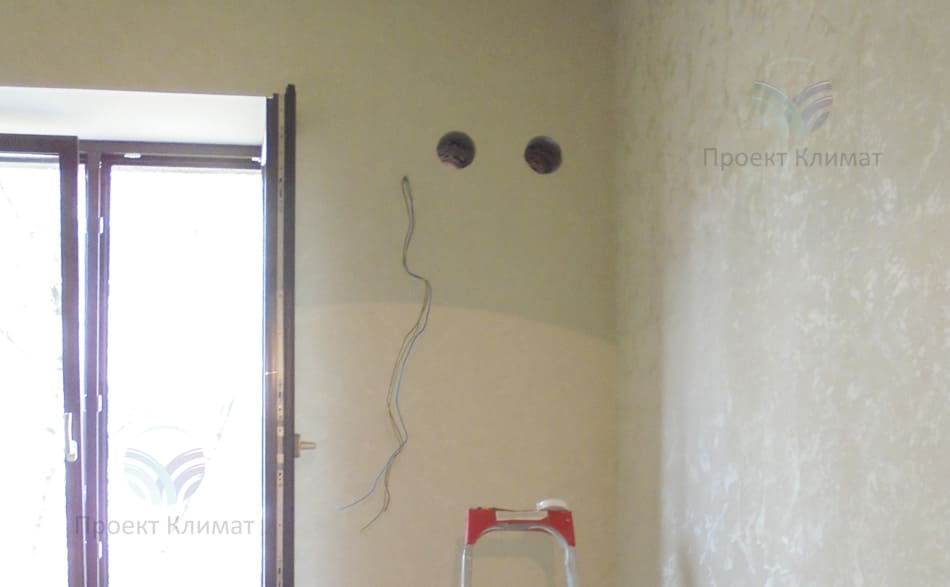

Кабель питания приточной установки

Шаг №2

Кабель питания приточной установки выведен под установку и заведён на отдельный автомат

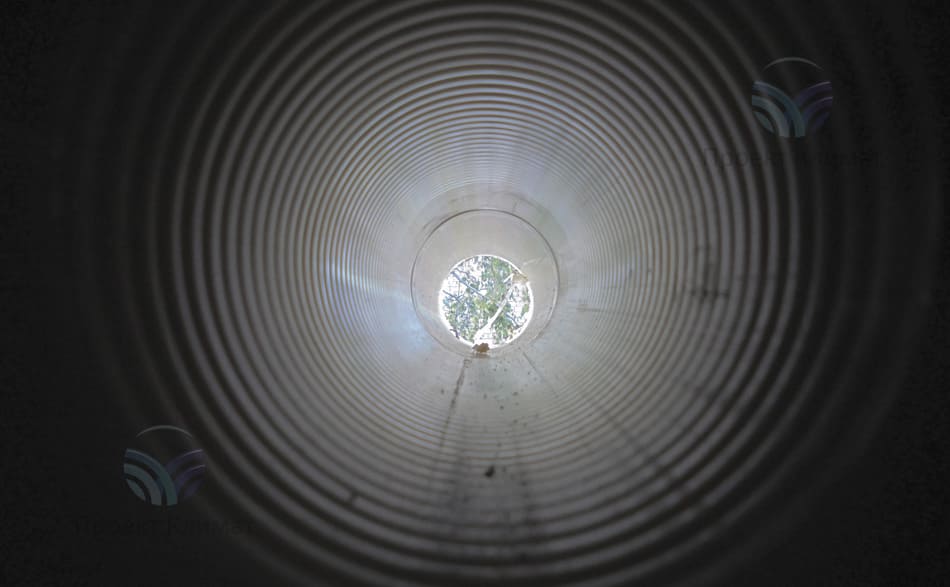

Воздуховоды приточной установки

Шаг №3

Это не свет в конце тоннеля, это воздуховоды, которые закладываются в отверстия. Со стороны улицы к ним крепятся декоративные решётки, предотвращающие попадание листвы, поселение птиц и иной живности

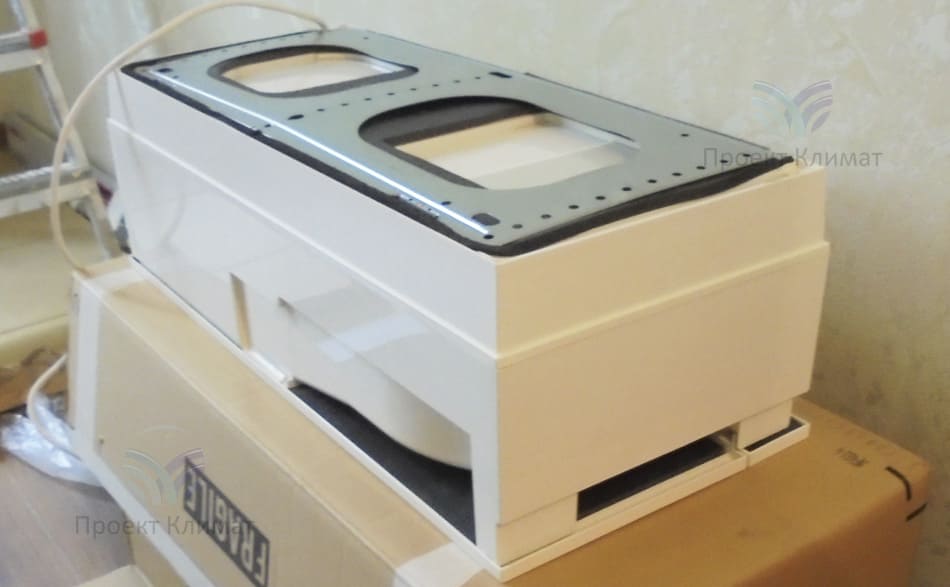

Mitsubishi Electric VL100

Шаг №4

Mitsubishi Electric VL100. Готовим к установке

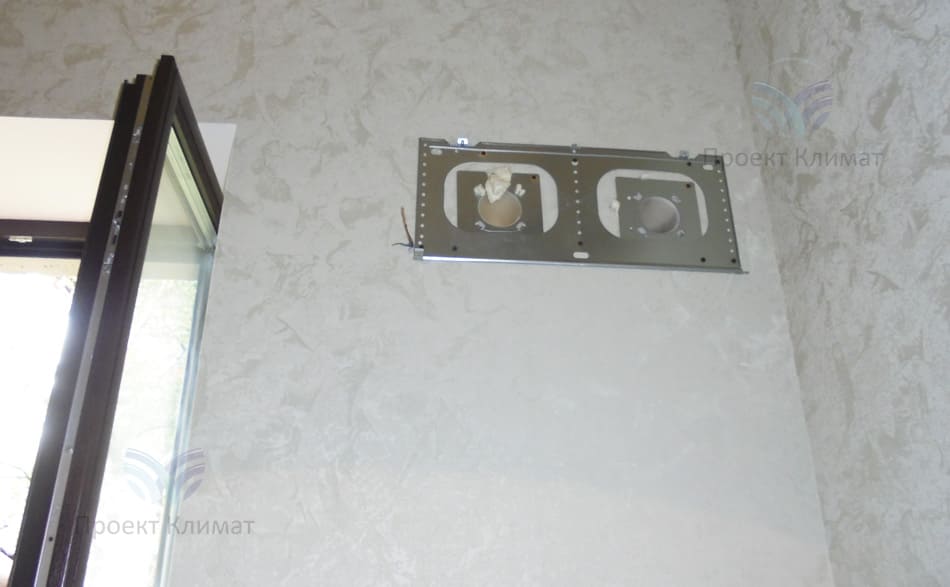

Монтажная пластина для приточной установки

Шаг №5

Монтажная пластина для приточной установки монтируется для её (VL100) последующего надёжного крепления. Все щели надёжно проходятся монтажной влагостойкой пеной
Монтаж приточной установки в квартире

Шаг №6

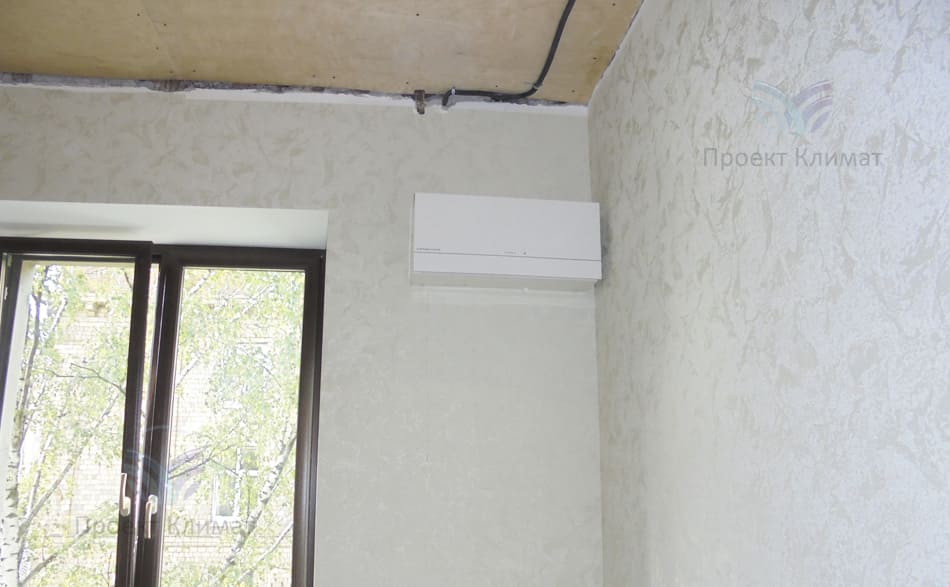

А далее остаётся только закрепить приточно-вытяжную установку и подключить к ней питание. На потолок не обращайте внимания: нас вызвали на объект до завершения ремонта, когда натяжной потолок ещё не натянут. Зато на нём видна часть трассы, которая протянута от внешнего блока сплит-системы к внутреннему
Завершение монтажа приточной установки в квартире

Шаг №7

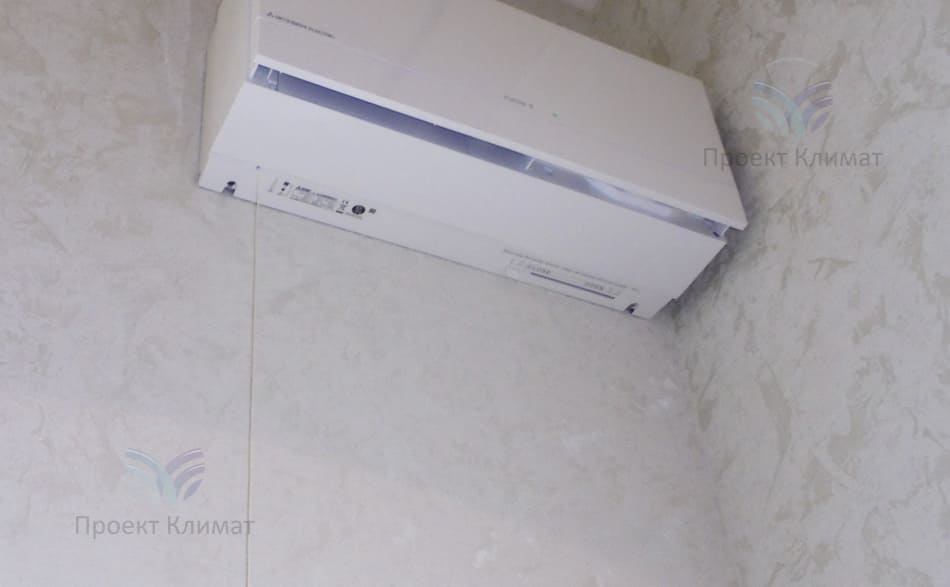

Завершение монтажа приточной установки в квартире. Никаких коммуникаций, минимальное воздействие на интерьер помещения
Mitsubishi Electric VL 100

Шаг №8

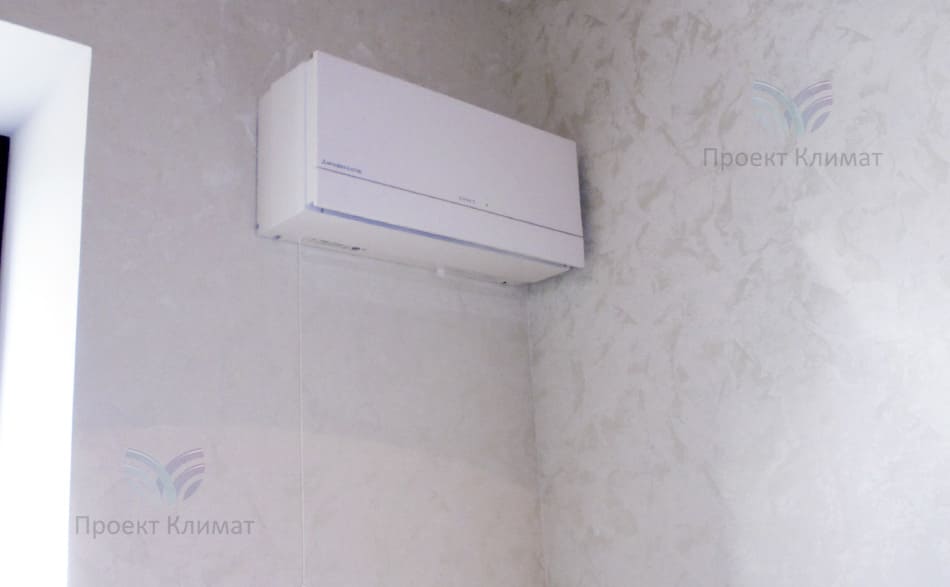

Mitsubishi Electric VL 100 в интерьере квартиры. Лаконично, надёжно, эффективно

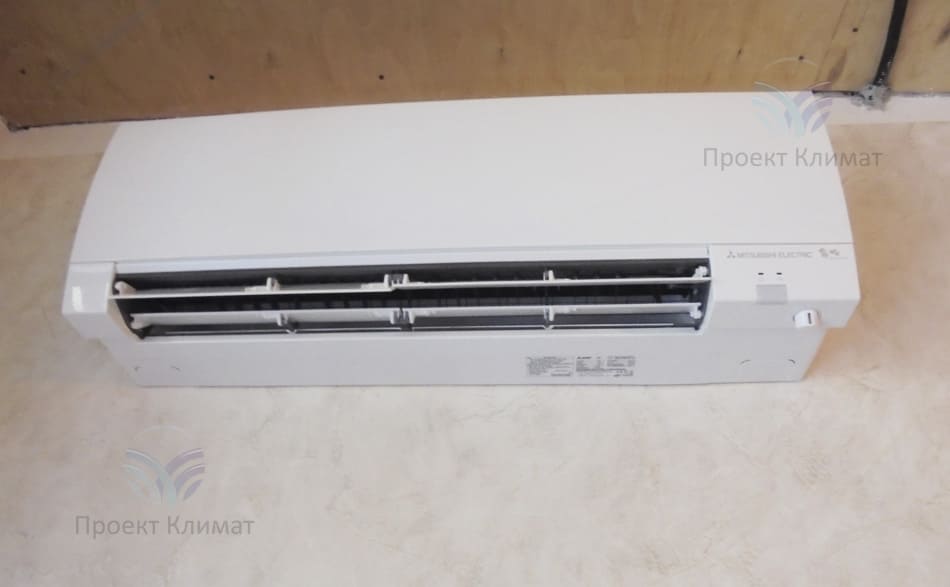

Mitsubishi Electric MSZ-FH25VE

Шаг №9

Mitsubishi Electric MSZ-FH25VE также смонтирован в соседней комнате. Проведён тестовый запуск и проверена работа сплит-системы на всех режимах
Инверторный кондиционер MSZ-FH25VE

Шаг №10

Инверторный кондиционер MSZ-FH25VE: нам попросту нечего было предложить более надёжного и более функционального. Обе выбранные заказчиком модели - более чем достойный выбор

Искренне благодарим заказчика за оказанное доверие и выбор нашей компании. С момента запуска стартовала официальная гарантия на оборудование и монтаж.
