Установка кондиционера Carrier UQV025M с трассой через лоджию Установка кондиционера Carrier UQV025M с трассой через лоджию



Установка кондиционера Carrier UQV025M с трассой через лоджию

Пример установки Carrier с трассой через лоджию

Ещё один пример успешного и качественно выполненного монтажа кондиционера для квартиры. В данном случае заказчик выбрал сплит-систему одного из старейшего в мире производителя систем кондиционирования - кондиционер Carrier. Модель 2013 года, свежая, UQV025M, рассчитанная на охлаждение помещения до 25-30 м2. со стандартными поступлениями тепла.

Модель отличается доступностью, хотя нет, не с этого надо начинать. Carrier отличается своей надёжностью! Вот это его фишка. А доступность, функционал, тишина и хороший уровень фильтрации - дополнительные свойства, хоть и немаловажные. В общем, выбор более чем достойный. К слову сказать, этот инверторный кондиционер полный аналог Toshiba RAS-10N3KV-E, собирается на совместном предприятии из одних комплектующих. Даже на коробке вы увидите производителя: Toshiba Carrier corporation Ltd.

Монтаж инверторного Carrier UQV025M

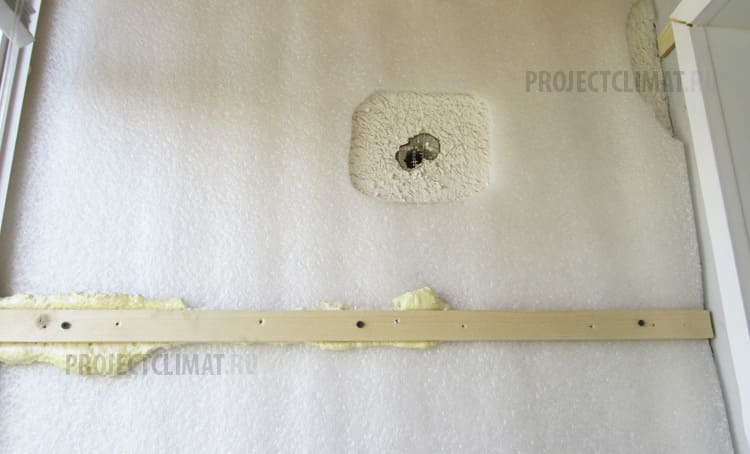

Carrier UQV025M отверстие под трассу кондиционера

Шаг №1

Под трассу фреонового контура в месте предполагаемой установки кондиционера проводится бурение отверстия. Пыль и вываливающиеся из стены элементы собираются строительным пылесосом. Ваш ремонт пострадает несильно. Минимально от возможного. Мы стараемся.
Трасса кондиционера через лоджию

Шаг №2

Единственным усложнением на данном объекте было то, что трасса к внешнему блоку проходит через лоджию. Мало того, что это одно дополнительное отверстие в не несущей стене (ограждение лоджии), но она проходит под утеплителем, декоративные элементы заказчик вынужден был демонтировать. Отверстие на лоджию.
Отверстие наружу

Шаг №3

Отверстие наружу, к предполагаемому месту установки внешнего блока кондиционера Carrier.
Монтажная пластина для крепления кондиционера на стену

Шаг №4

Монтажная пластина для крепления кондиционера на стену. У разных моделей кондиционеров она разная, одно одинаково: её установка производится строго по уровню.
Прокладка фреонового контура

Шаг №5

Прокладка фреонового контура. Основной этап установки любого кондиционера. Медные трубки уже в теплоизоляции. Тянутся через лоджию к внешнему блоку вместе с дренажной силиконовой трубкой для отвода конденсата и кабелем питания с кабелем управления.
Внешний блок: установка под окно

Шаг №6

Внешний блок: установка под окно лоджии.
Монтаж внутреннего блока кондиционера UQV025M

Шаг №7

Монтаж внутреннего блока кондиционера UQV025M на пластину выполнен. Далее - подключение к трассе и коммуникациям. Установка фильтров для защиты теплообменника от пыли и проходящего через сплит-систему воздуха в помещении.
Кондиционер установлен

Шаг №8

Кондиционер установлен, работа сдаётся заказчику по акту. Выдаётся официальный гарантийный талон. Быстро, чётко, профессионально. Всё для вашего удобства, чтобы вы посоветовали нас затем своим родным, знакомым, коллегам! :о)
Кондиционер Carrier в интерьере

Шаг №9

Кондиционер Carrier в интерьере. Согласитесь, ничуть не портит. Даже как-то наоборот, подчёркивает его. Современный лаконичный дизайн, компактные размеры. И... исключительное качество тайской сборки одного из старейшего профессионального производителя систем кондиционирования - CARRIER.

Одной из задач бригады (помимо, конечно же профессионально выполненной установки кондиционера) была минимизация коммуникаций, проходящих внутри помещения, ведь ремонт уже проведён и часть трассы по-любому пройдёт внутри квартиры. Нам это удалось. Благо, что и заказчик пошёл на временный демонтаж "вагонки" на лоджии, что после её возвращения на место в принципе сделает объект похожим на "двухэтапный" монтаж: ни сантиметра фреонового контура, видимого внутри.

Выбирая профессиональную технику, а основатель Carrier, к слову сказать, - это изобретатель холодильной машины, выбирайте и профессиональную климатическую компанию! Мы не подведём!


Москва, квартира

21 м2
