Тепловой насос воздух-воздух: консольный тип

Отопление кондиционером

Только это особенный кондиционер: тепловой насос, работающий эффективнее электрического обогревателя на порядок. Вплоть до -30 градусов.

Установка теплового насоса консольного типа

Консольный тип - это напольное или потолочное исполнение внутреннего блока кондиционера. Сути от этого не меняется. Просто в данном случае размещение было выбрано - под окошко. Как батарея отопления, тем более, что приобретался он для обогрева загородного дома.

В данном примере представлены шаги по монтажу теплового инверторного насоса Cooper&Hunter серии CH-SFVX. Он способен эффективно обогреть при резко отрицательных температурах. Помимо этого данная модель может использоваться и как обычный кондиционер в летний период. Два в одном. Здорово!

Чтобы создать наиболее эффективную схему отопления (при отсутствии газа или котла на твёрдом топливе) можно установить температуру на электрических обогревателях в +20 градусов, а на тепловом насосе "воздух-воздух" в +21 градус. Т.е. заставить подключаться менее эффективную систему в моменты, когда теплового насоса не будет хватать на обогрев всего дома, к примеру.

Установка теплового насоса в згородном доме. Воздух-воздух

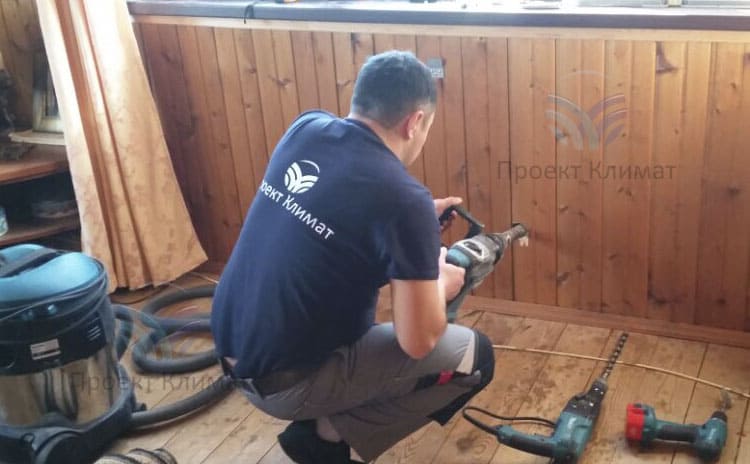

Бурение отверстия в стене

Шаг №1

Бурение отверстия в стене для прокладки фреонового контура, по которому хладагент будет циркулировать между внешним и внутренним блоками

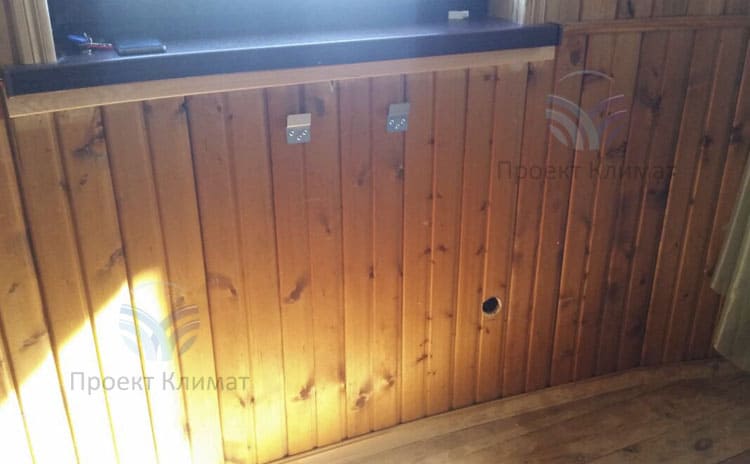

Крепления под внутренний блок сплит-системы

Шаг №2

Крепления под внутренний блок сплит-системы
Монтаж фреонового контура

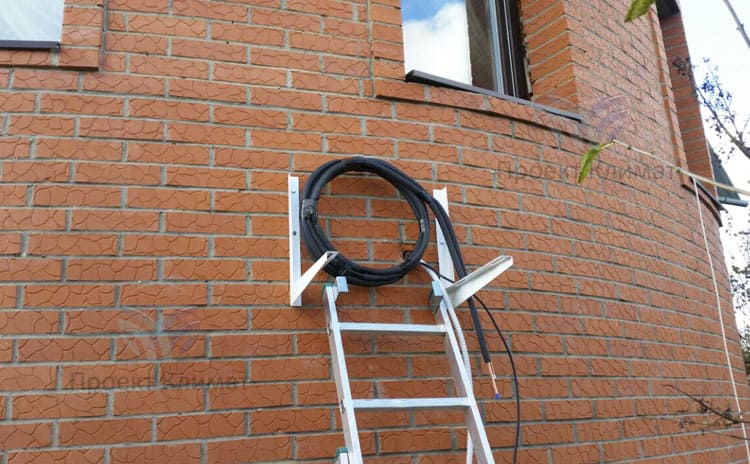

Шаг №3

Монтаж фреонового контура, крепление кронштейнов под внешний блок
Внешний блок Cooper&Hunter

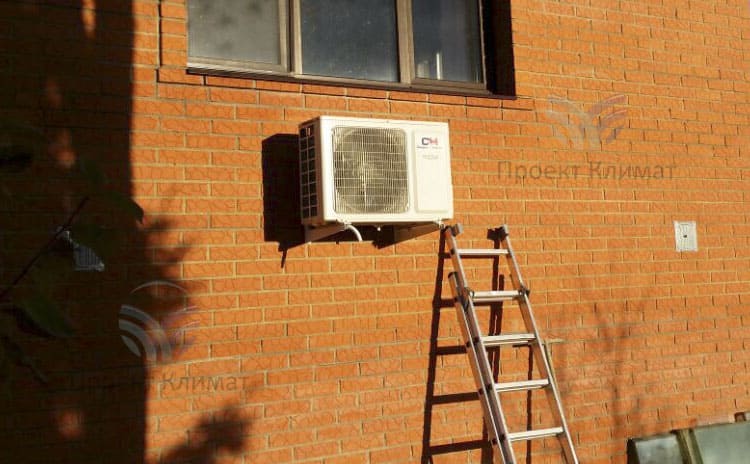

Шаг №4

Внешний блок Cooper&Hunter опустили пониже, чтобы не загораживал обзор на участок перед домом
Внешний блок Cooper&Hunter

Шаг №5

А так и не скажешь, что им можно целый этаж обогреть в 3-4 раза экономичнее, чем электрическим обогревателем
Устанавливаем внутренний блок

Шаг №6

Устанавливаем внутренний блок системы "воздух-воздух". Для этого трасса укорачивается, выполняется развальцовка окончаний медных трубок, подключается дренажная система и кабели питания и управления
Монтаж теплового насоса завершён

Шаг №7

Монтаж теплового насоса завершён. Теперь не страшна ни холодная зима, ни жаркое лето

Это достаточно простая и наименее затратная схема обогрева коттеджа. Мы можем создать более сложную, более эффективную, построенную по схеме "воздух-вода"! Т.е. тепловой насос будет подавать тепло не через внутренний блок (кондиционера), а с применением гидромодулей и баков-накопителей на фанкойлы (радиаторы отопления). Помимо этого можно создать и двухконтурную систему, позволяющую обеспечить загородный дом и горячей водой!


Подмосковье, загородный дом

130 м2
