Система вентиляции в коттедже

Стадия ремонта. Основные конструкции возведены. Но ещё до окончания общестроительных работ заказчик обратился с запросом на расчёт системы вентиляции. Были выполнены выезды на объект наших инженеров и проектировщиков, совместно с заказчиком доработано техническое задание и выполнен расчёт параметров инженерной системы.

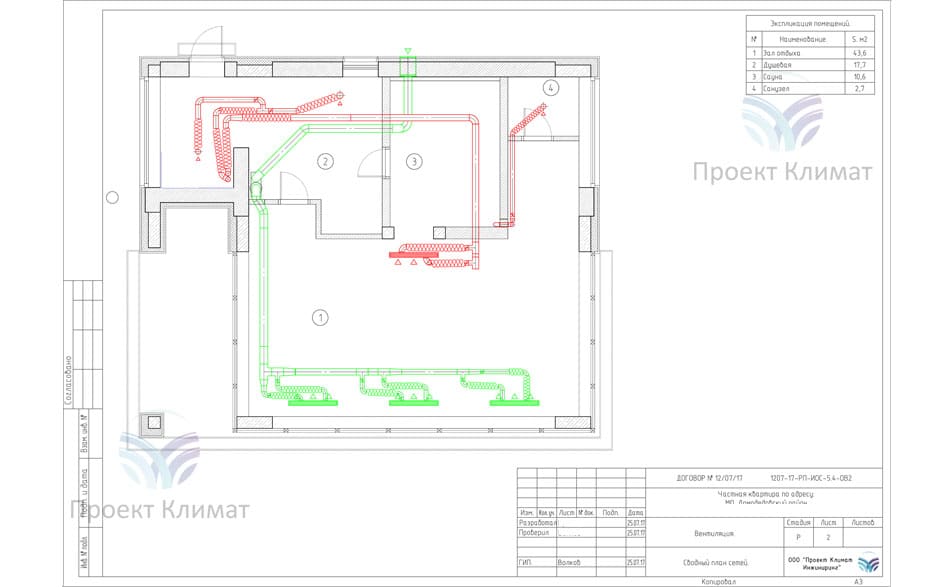

Результатом явился проект системы вентиляции. И уже на его основе - создано коммерческое предложение с подбором оборудования в рамках ценовых ожиданий клиента.

При работе над любым объектом есть единственная задача: создать эффективную рабочую систему, отвечающую требованиям заказчика, в т.ч. и по цене. Мы подберём оборудование практически под любой бюджет.


Первый этап. Ремонт в коттедже. Черновые работы

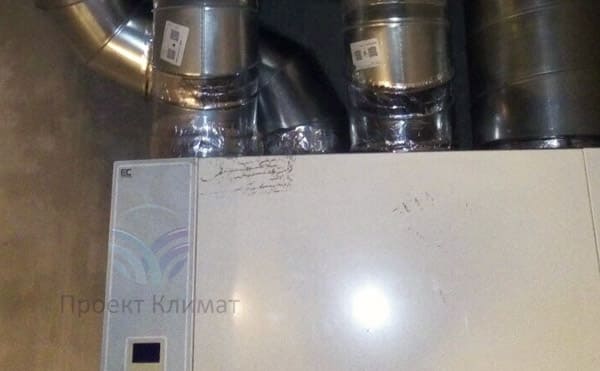

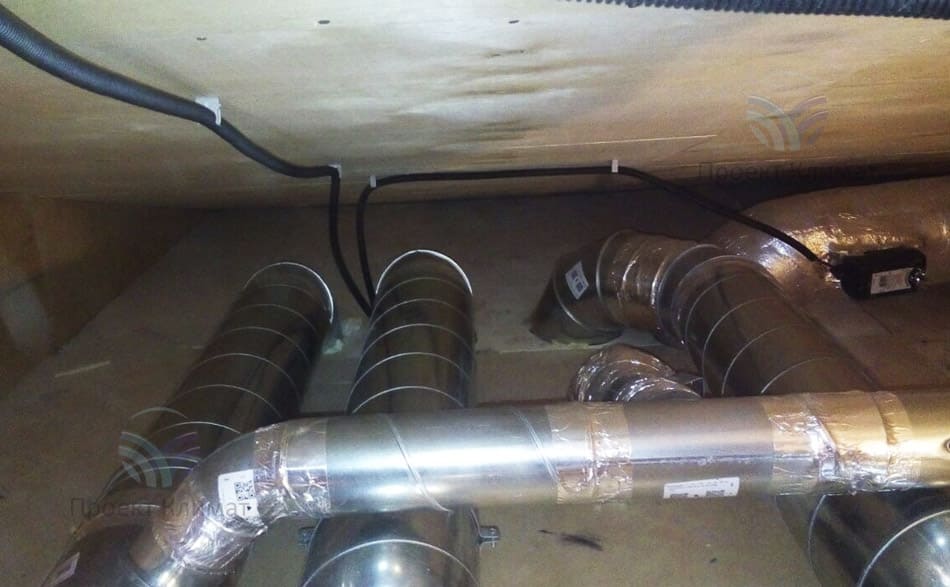

Приточно-вытяжная установка

Шаг №1

Приточно-вытяжная установка с воздуховодами: два на забор воздуха и два на отведение

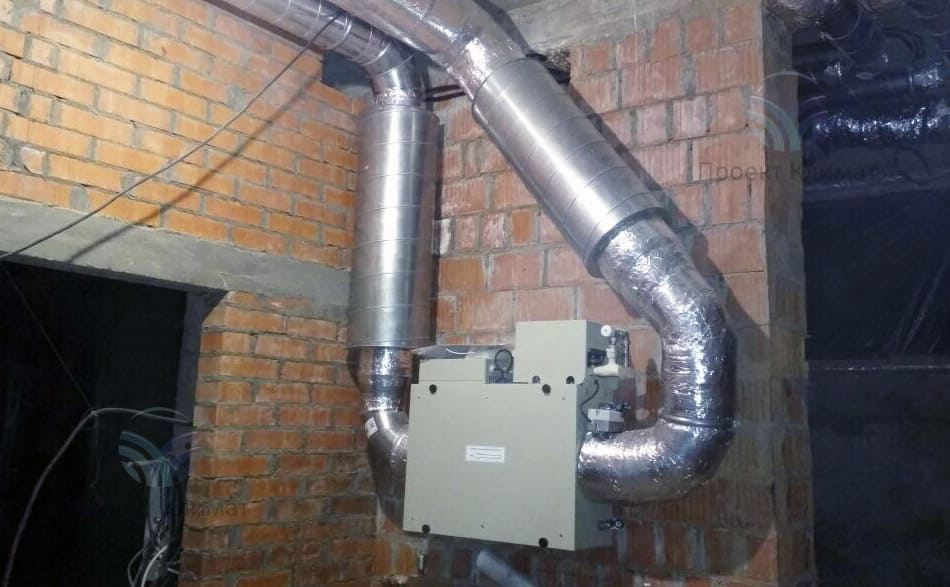

Водяной калорифер

Шаг №2

Водяной калорифер интегрирован в систему вентиляции: если рекуператор позволяет передать теплоту подводимому воздуху, то калорифер обеспечивает его дополнительный подогрев

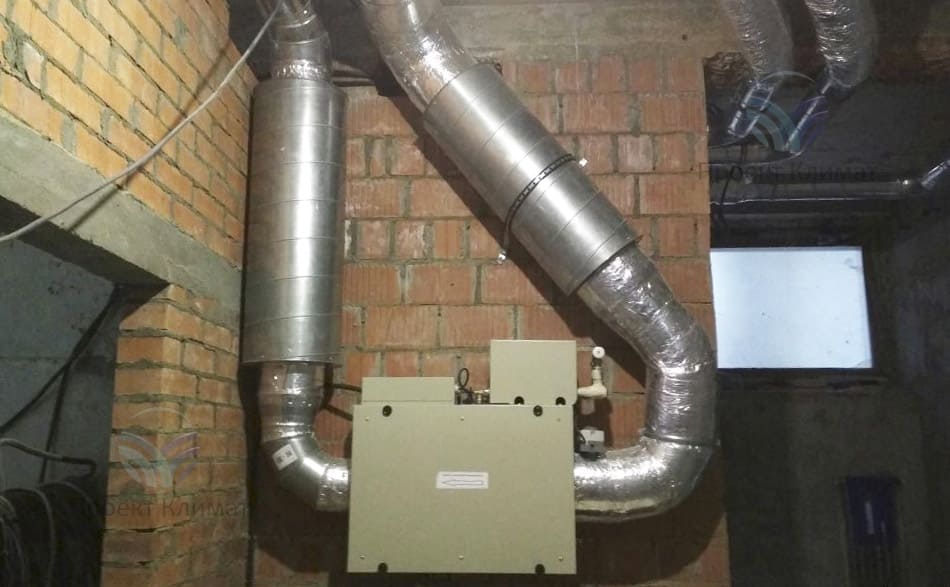

Водяной калорифер системы вентиляции

Шаг №3

Если с горячей водой туго на объекте - используется электрический (опять же - при необходимости)
Воздуховоды системы вентиляции

Шаг №4

Воздуховоды системы вентиляции выбраны круглого сечения (дешевле), благо, что позволяет уровень чистового потолка
Диффузоры и вентиляторы

Шаг №5

На фотографии видны некоторые элементы: диффузоры (на которые будут надеваться регулирующие клапан), канальные вентиляторы подпора воздуха с уменьшенным шумом работы
Разводка воздуховодов

Шаг №6

Разводка воздуховодов выполняется согласно проекта по всем этажам коттеджа. Это - первый этаж

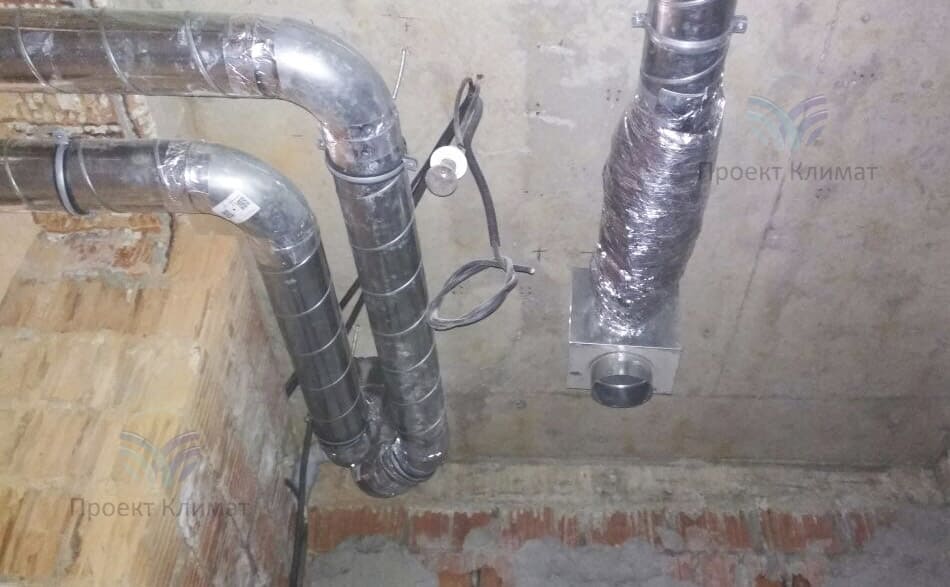

Элементы системы вентиляции частного дома

Шаг №7

Перед диффузорами - гибкие, шумоизолированные воздуховоды как для снижения уровня шума, так и для снижения возможных колебаний при работе вентиляции
Вывод воздуховодов под кровлю

Шаг №8

Вывод воздуховодов под кровлю. Именно по ней (с целью снижения уровня опуска потолка на втором этаже) и пройдут коммуникации

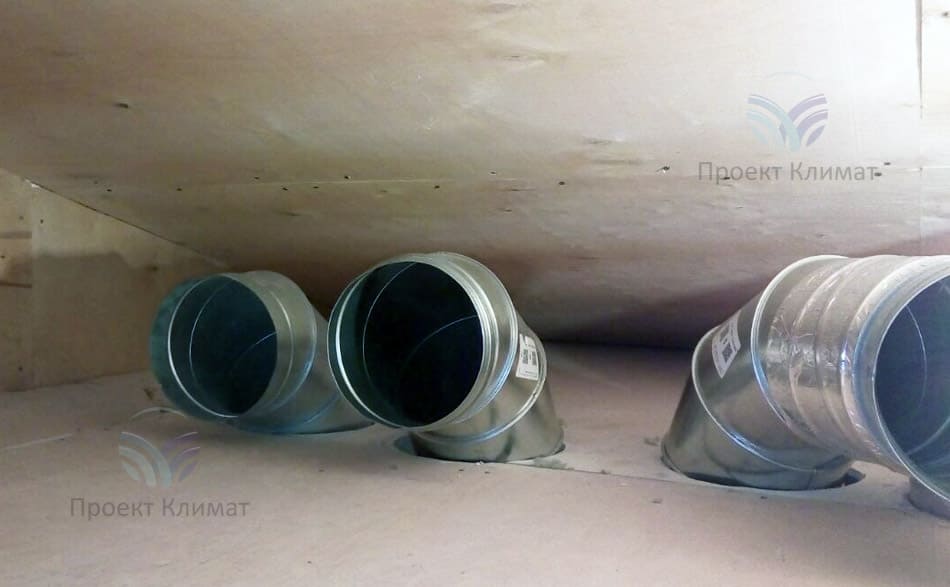

Адаптеры для раздачи воздуха

Шаг №9

Адаптеры для раздачи воздуха также смонтированы на кровле с выходом в комнаты, вентиляция которых запланирована на стадии выполнения проекта

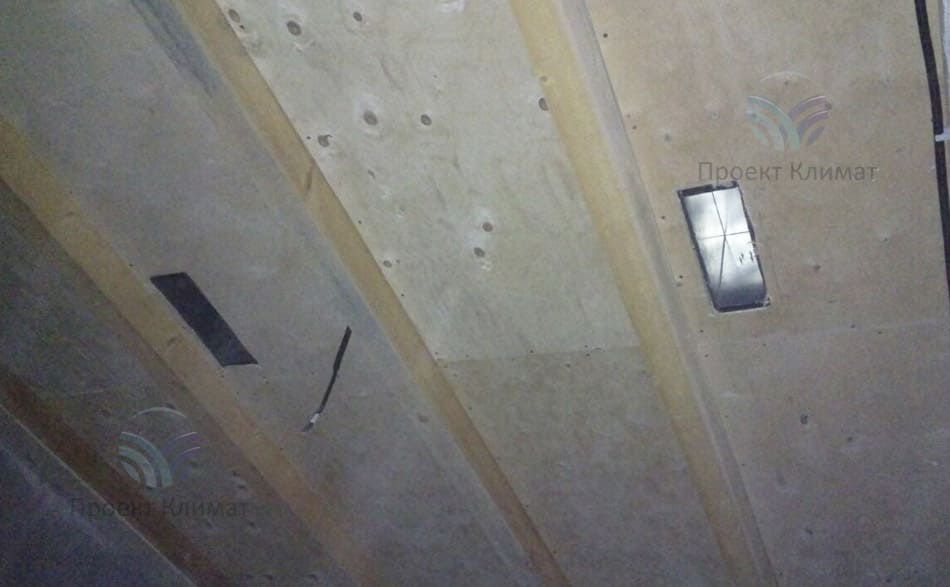

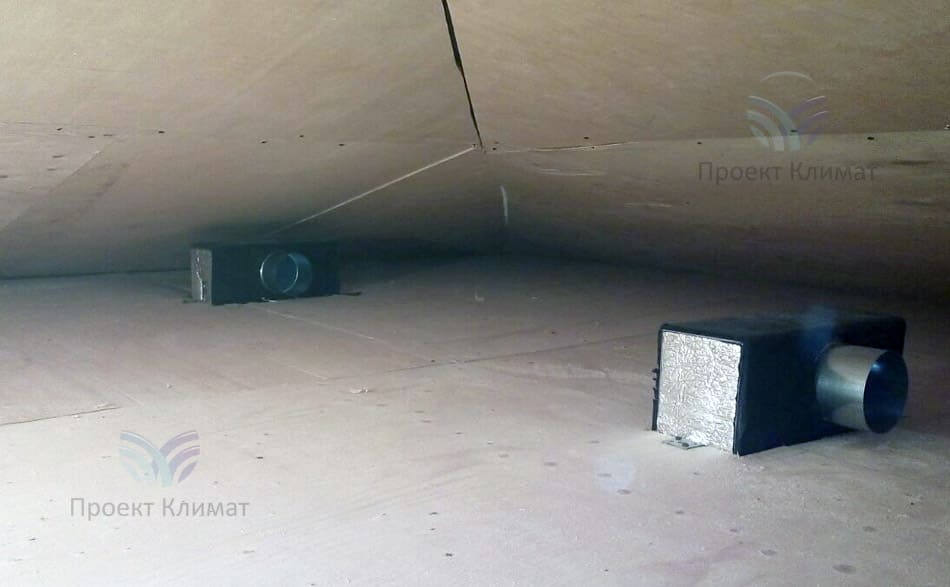

Адаптеры под решётки

Шаг №10

А так выглядят сами адаптеры под вентиляционные решётки, которые выходят в комнаты с кровли

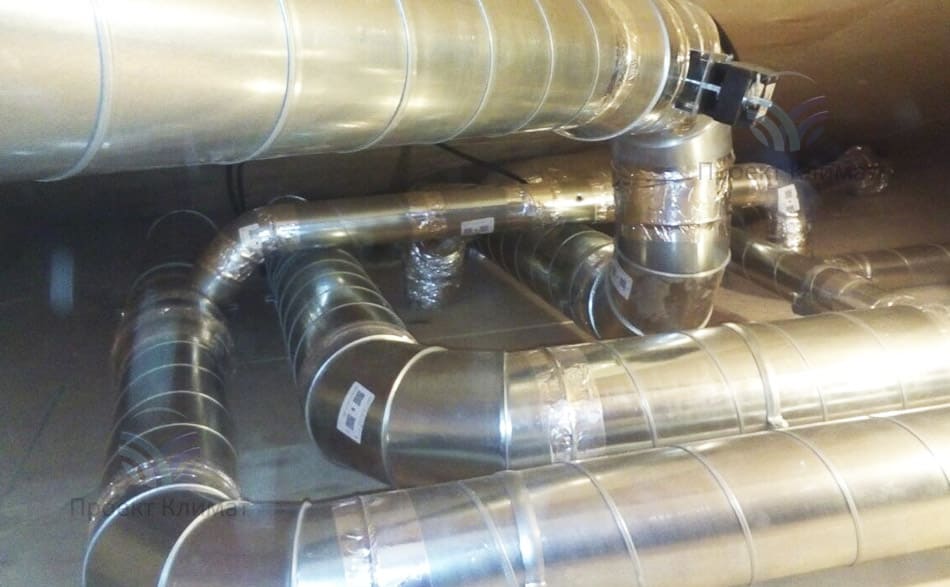

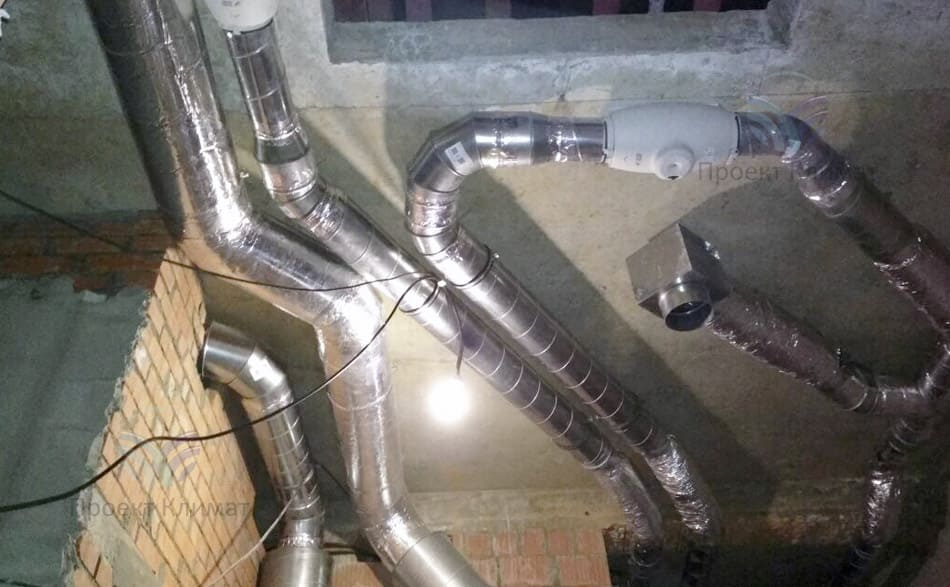

Воздуховоды вентиляционной системы

Шаг №11

Далее все элементы соединяются системой воздуховодов с элементами системы автоматики - клапанами с электроприводами

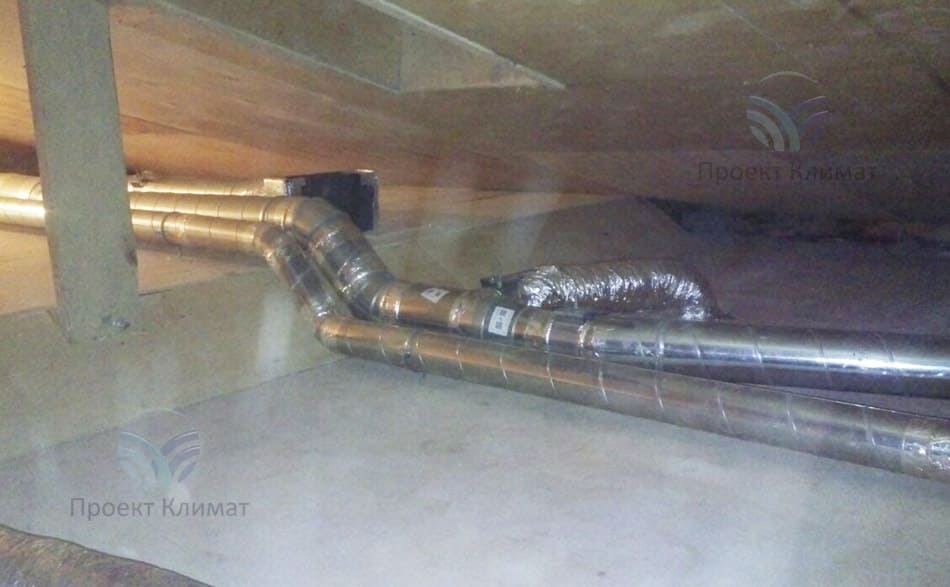

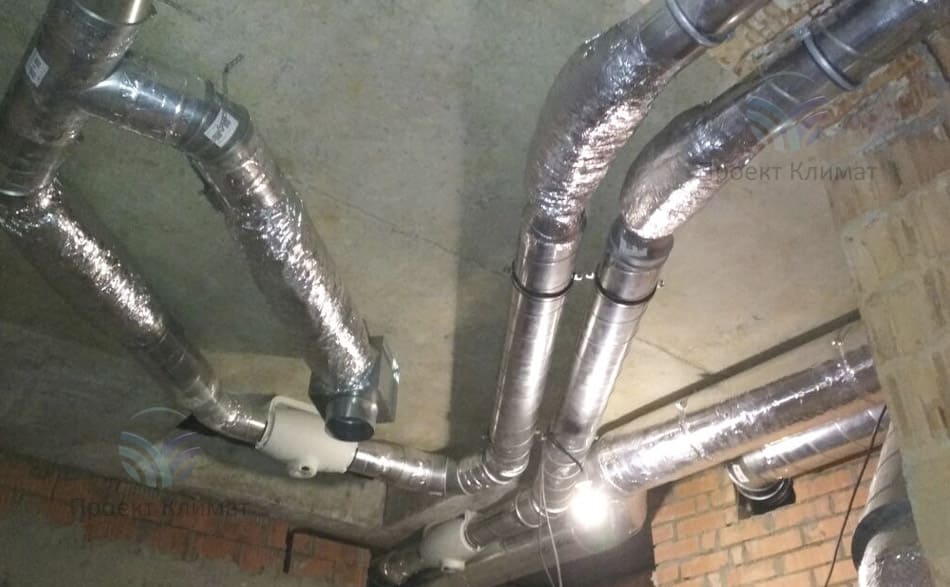

Монтаж воздуховодов системы вентиляции

Шаг №12

Монтаж воздуховодов системы вентиляции в загородном доме. Достаточно простой объект, без изысков

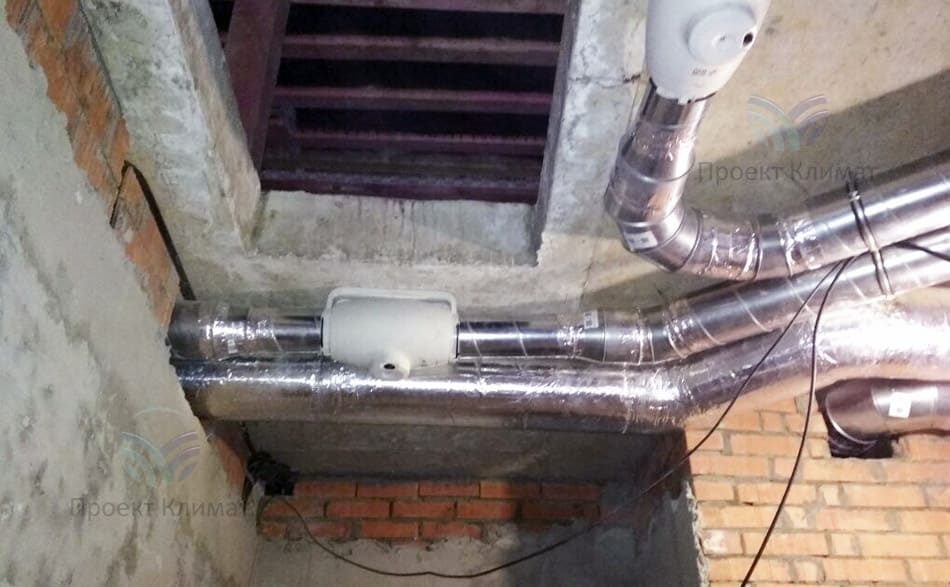

Монтаж системы вентиляции

Шаг №13

Единственная сложность при монтаже была - это скат кровли и незначительное пространство для самих монтажников

Первый этап монтажа - это бурение отверстий, прокладка воздуховодов системы вентиляции, фреоновых трасс под канальные кондиционеры, отведение конденсата в канализацию, выполнение штрабы и т.д. Красоты мало. Это стройка.

Красоту наводить будем после окончания ремонта на объекте. Выглядеть всё должно примерно вот так:

Решётка системы вентиляции и канального кондиционирования
Декоративные решётки вентиляции и кондиционирования
Диффузоры и решётки систем вентиляции и кондиционирования
Монтаж диффузоров системы вентиляции в помещении. Красота да и только: столь эстетичный ремонт система вентиляции не испортила ничуть, ведь диффузор практически незаметен на потолке.

Ну а пока мы ждём окончания ремонта. Клиенту - сил преодолеть этот путь! И не забыть вызвать нас на пуск-наладку и запуск.


Подмосковье, загородный дом

215 м2
