Второй этап установки кондиционера Mitsubishi Electric серии Design MSZ-EFVA Второй этап установки кондиционера Mitsubishi Electric серии Design MSZ-EFVA



Второй этап установки кондиционера Mitsubishi Electric серии Design MSZ-EFVA

Серия инверторных кондиционеров Design - относительно новая линейка кондиционеров у лучшего в мире производителя (наряду с Daikin) кондиционеров Mitsubishi Electric. Это серия кондиционеров с инвертором, которая имеет полноценный функционал по очистке, охлаждению воздуха и изюминкой которой является оригинальное дизайнерское исполнение корпуса внутреннего блока.

Кондиционер для изысканных проектов. Дизайнерская серия Mitsubishi представлена в трёх цветовых решениях и имеет блоки мощностью, рассчитанные на охлаждение 25, 35, 40 и 50 м2.

Кондиционер Mitsubishi Electric Design Inverter MSZ EFB25/35/42/50VA
Кондиционер Mitsubishi Electric Design Inverter MSZ EFS25/35/42/50VA
Кондиционер Mitsubishi Electric Design Inverter MSZ EFW25/35/42/50VA

На первом этапе был осуществлён монтаж внешнего блока и укладка трассы в штробу. После окончания ремонта наша бригада в соответствии с договором на монтаж осуществила подключение внутреннего блока, вальцовку и запуск системы в эксплуатацию.


Пример установки сплит-системы Mitsubishi Electric Design

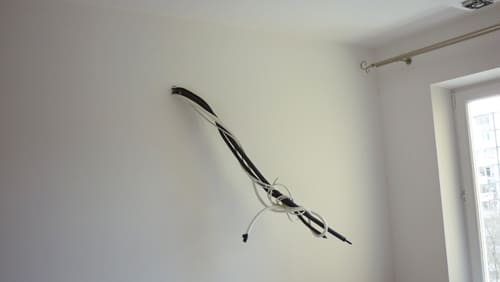

Окончание первого этапа монтажа кондиционера

Шаг №1

На первом этапе основной объём работ связан с выполнением штробы, вывеской внешнего блока кондиционера и отводом конденсата в канализацию. Из стены торчит кусок трассы. Внимание: ни в коем случае нельзя при выполнении отделочных работ её загибать: медные трубки очень легко заломать, т.е. изменить сечение без возможность восстановления. Результат плачевный: необходимость среза трассы и пайки.

Установка пластины под внутренний блок

Установка монтажной пластины кондиционера Mitsubishi MSZ-EFVA

Шаг №1

Монтажная пластина устанавливается по уровню для обеспечения свободного стока дренажа и отсутствия к.-л. дисбалансов и колебаний вентилятора внутреннего блока.

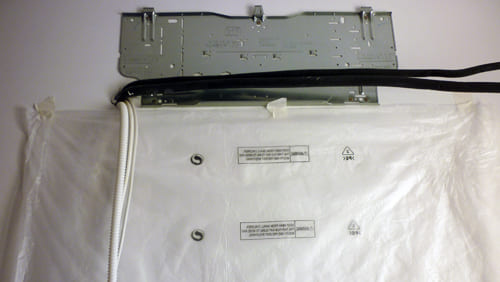

Установка монтажной пластины кондиционера Mitsubishi MSZ-EFVA

Шаг №2

Область, задействованная при установке защищается полиэтиленом для недопущения попадания технических жидкостей и образования потёртостей на недавно окрашенной стене.

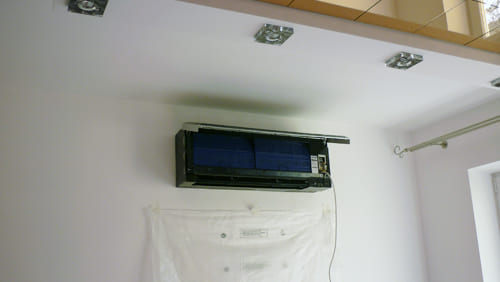

Установка внутреннего блока инверторного кондиционера

Установка внутреннего блока Mitsubishi MSZ-EFVA Black

Шаг №1

После подсоединения трассы к внешнему и внутреннему блокам производится вакуумирование кондиционера, откачка атмосферного воздуха из трассы для сохранения свойств фреоновой смеси. После того, как убедились в герметичности соединений (по отсутствию роста давления на манометре), приступаем к подключению питающих и управляющих кабелей.
Запуск в эксплуатацию кондиционера

Шаг №2

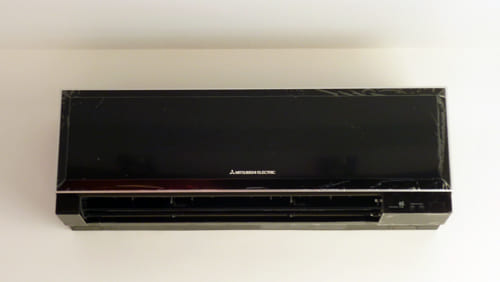

А далее остаётся лишь правильно осуществить пробный запуск сплит системы и опробовать её работу на различных режимах. Установлен на данном объекте MSZ-EF25VE B (Black) чёрного цвета

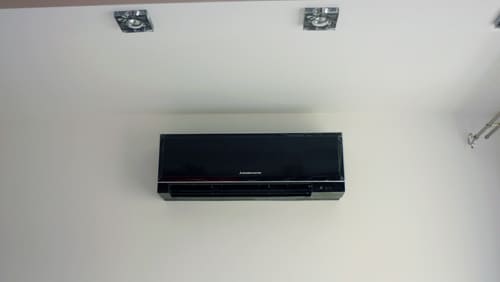

Работа кондиционера

Шаг №3

В интерьере заказчик решил поиграть на контрасте. Кажется, у него это получилось.

На страницах нашего сайта вы можете ознакомиться со всеми самыми современными моделями кондиционеров. Задайте вопрос менеджеру - вам помогут с выбором оборудования, организуют выезд специалиста на объект для предварительной оценки объёмов работ.

Москва, квартира

21 м2
