Приточно-вытяжная вентиляция в загородном доме

Коммуникации под вентиляцию и кондиционеры

С целью создания должного микроклимата в помещении заказчик озадачился вопросом обеспечения вентиляции загородного дома. При этом с целью снижения издержек, связанных с эксплуатацией всей системы было принято решение о покупке и установке приточно-вытяжной системы, имеющей в своём составе рекуператор, для снижения потерь из-за необходимости нагрева подаваемого внутрь холодного воздуха зимой и снижения затрат на охлаждение помещений летом. На объекте также были проложены коммуникации под 10 кондиционеров, которые коммутируются к двум внешним блокам инверторных мульти сплит систем Toshiba RAS-5M34UAV.

Сама приточная установка - Salda RIS 700 PW с водяным подогревом - позиция заказная, она будет установлена как только доставят в Россию. Чтобы не задерживать процесс строительства дома работы по монтажу системы вентиляции выполнены без неё: по сути останется лишь поднять установку, подключить к подающим и раздающим воздуховодам, провести обвязку, а на этапе сдачи работ (после окончание ремонта) - выполнить настройку работы системы на открытие и закрытие клапанов с электроприводами, нагрев воздуха с обратной связью от канальных датчиков температуры.

Прокладка коммуникаций под приточно-вытяжной агрегат с водяным нагревателем

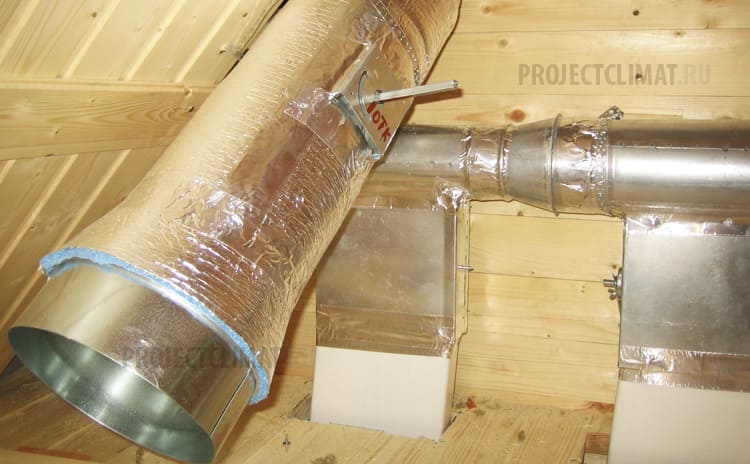

Воздуховоды под забор воздуха

Шаг №1

Сама приточно-вытяжная установка Salda 700 с рекуператором тепла и водяным контуром для подогрева подаваемого воздуха - позиция заказная. К предполагаемому месту её установки подведены воздуховоды: подающие свежий воздух с улицы и раздающие очищенный и подогретый (или наоборот - охлаждённый) воздух по помещениям.

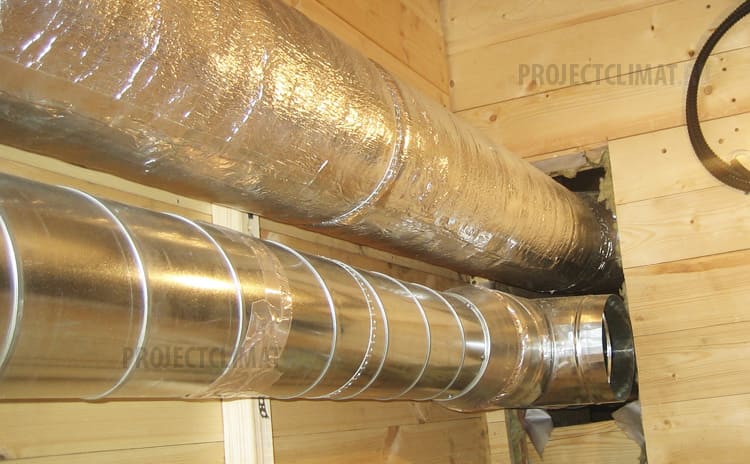

Воздуховоды под раздачу и забор воздуха

Шаг №2

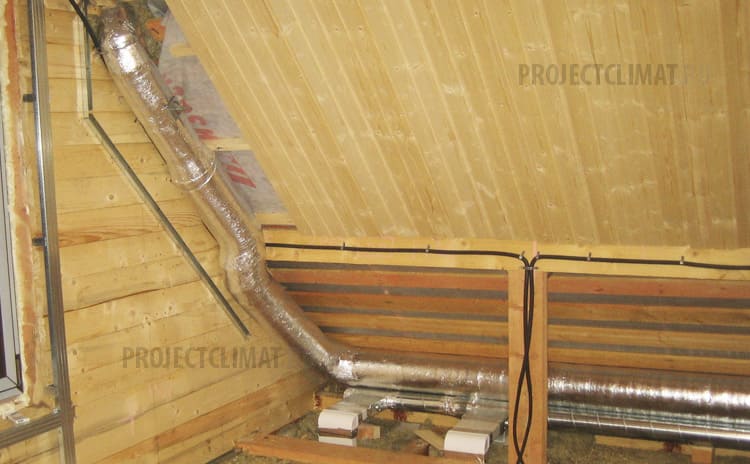

Раздающие магистральные воздуховоды - в теплоизоляции для сохранения температуры воздуха до его подачи по помещениям.

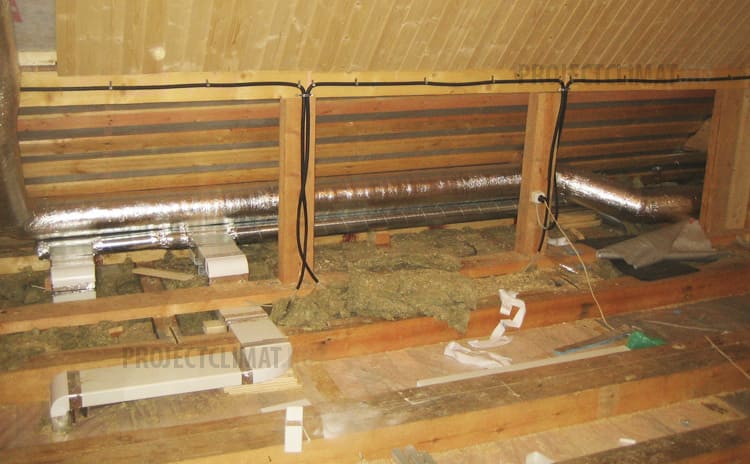

Разводка воздуховодов

Шаг №3

Как установка, так и большая часть магистральных воздуховодов с ответвлениями, клапанами запора и приводами расположена на мансарде, дабы не занимать полезное пространство жилых помещений и помещений подсобных нижних этажей.

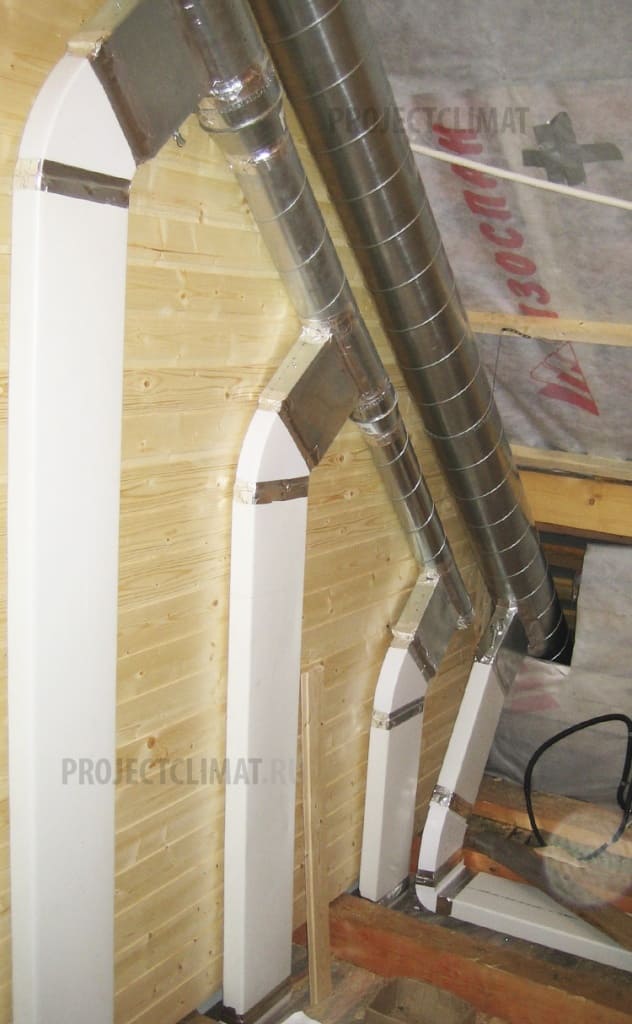

Воздуховоды под систему вентиляции загородного дома

Шаг №4

Исходя из разработанного проекта вентиляции в каждое помещение заводятся свои рукава на подачу и забор воздуха из помещений.
Крепление воздуховодов под вентиляционную установку

Шаг №5

Проводимый в доме ремонт, а точнее - возведение всего дома, позволяет выполнить полностью скрытый монтаж системы вентиляции: все коммуникации будут при проведении отделочных работ скрыты.
Врезки во воздуховоды

Шаг №6

К магистральным воздуховодам подведены пластиковые короба, которые отвечают за адресную доставку воздуха и его забор для рециркуляции и обеспечения должного воздухообмена во всех помещениях. Приточно-вытяжная установка оборудована рекуператором и догревателем: разница температур подаваемого и забираемого воздуха минимальна, нет перехода через точку росы практически при любой влажности воздуха. Именно поэтому с целью удешевления проекта было принято решение о применении пластика, а не жестяных воздуховодов в теплоизоляции.

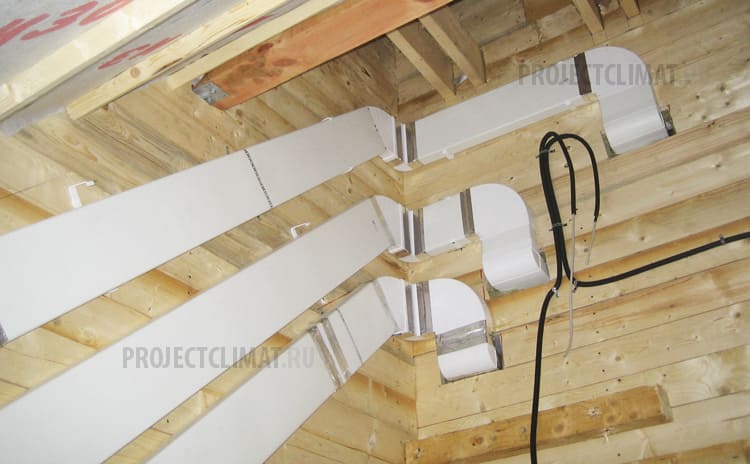

Разводка воздуховодов по загородному дому

Шаг №7

Сами воздуховоды имеют небольшое сечение, но обеспечивают требуемый обмен воздуха в час и при этом не создают дополнительно шума из-за подаваемого под напором воздуха, проходящего через узкие каналы. Помимо этого, обладая минимальными габаритами, они будут скрыты под теплоизоляцией и декоративной отделкой деревянного дома, что также будет являться хорошей звуко- и теплоизоляцией: заказчик не услышит работу своей вентиляционной системы.

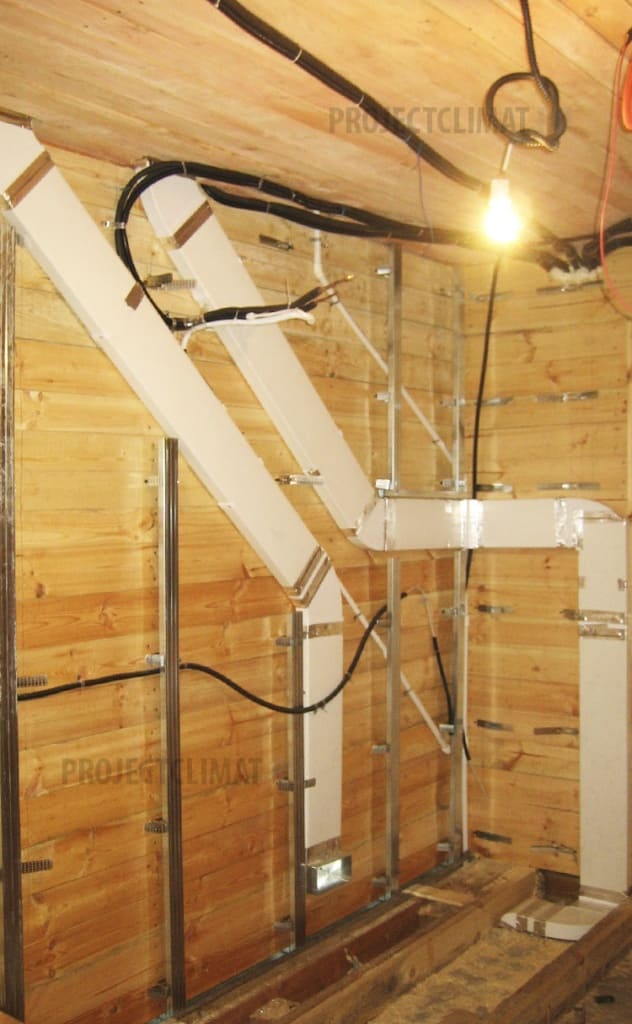

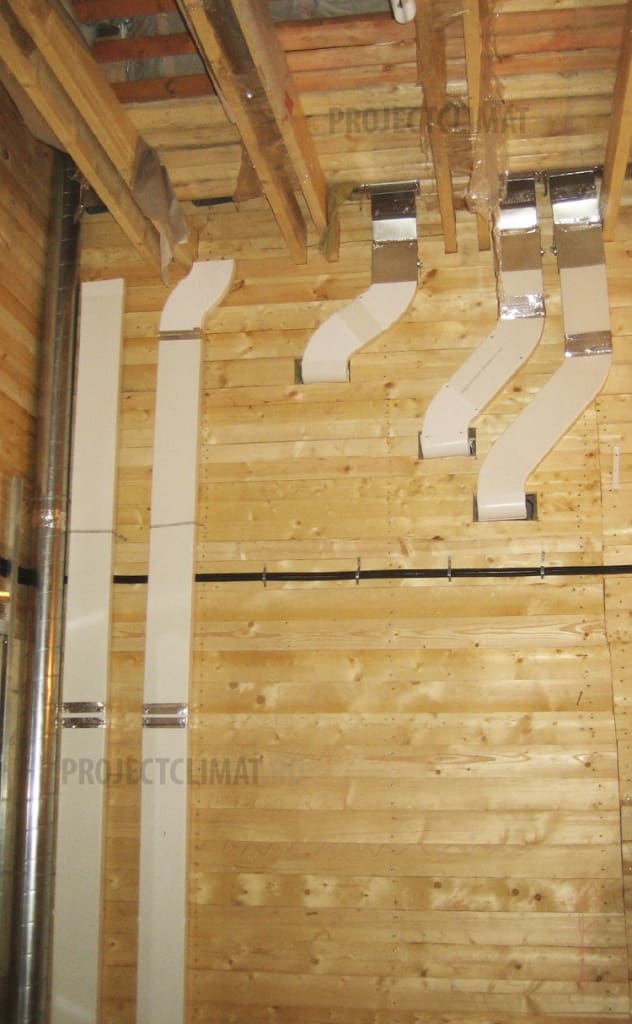

Пример прокладки пластиковых воздуховодов в помещениях

Шаг №8

Пример прокладки пластиковых воздуховодов в помещениях. Лаконично, аккуратно, эстетично. И относительно недорого в сравнении с проектами, в которых присутствуют жестяные воздуховоды в теплоизоляции.

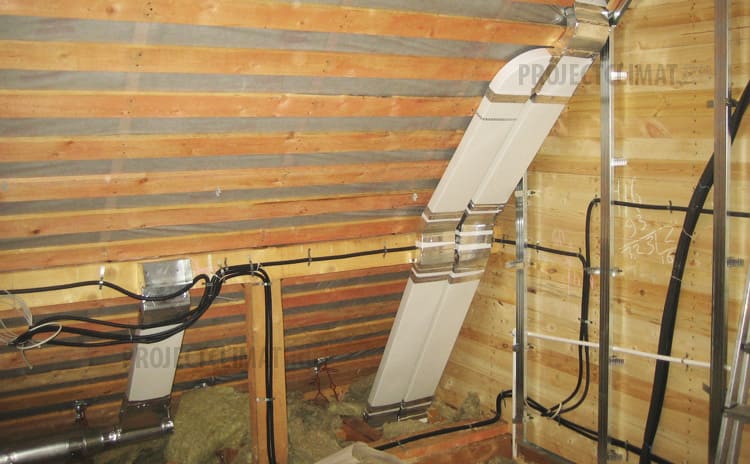

Воздуховоды и трассы кондиционеров

Шаг №9

Помимо создания полноценной системы приточно-вытяжной вентиляции на объекте проведён первый этап установки (закладка трасс) под две мульти сплит системы Toshiba RAS-5M34UAV оригинальной японской сборки, рассчитанных на совместно на охлаждение десяти помещений. Фреоновые магистрали проложены по всему дому и доведены до предполагаемых мест установки внутренних блоков кондиционеров. Более чем достойный выбор системы кондиционирования: фасад загородного дома не испорчен десятком внешних, лишь два относительно небольших (для своих мощностей) кондиционера, высочайший коэффициент эффективности которых позволяет обеспечить экономичное охлаждение и обогрев всех помещений дома!

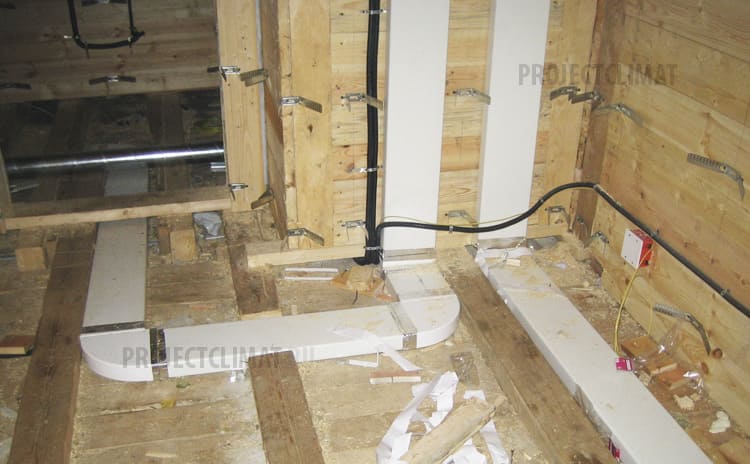

Крепление воздуховодов к полу

Шаг №10

В некоторых помещениях невозможно было обеспечить прокладку воздуховодов по потолку или по стенам - воздуховоды проложены между лаг прямо в полу.
Воздуховоды и трасса сплит-системы

Шаг №11

Так выглядит завершение первого этапа монтажа вентиляции и прокладки коммуникаций под кондиционеры. Ожидаем завершения ремонта заказчика, чтобы выполнить монтаж самой приточно-вытяжной установки, внутренних и внешних блоков мульти сплит систем, а также работы по пуско-наладке и запуску оборудования в эксплуатацию.

Обратитесь к нашим менеджерам и инженерам по вопросу создания проекта и выполнения работ по монтажу систем вентиляции, вы получите предварительную смету, будет организован выезд инженера на объект. Не стоит доверять вопрос установки вольнонаёмным бригадам, ведь цена вопроса - работоспособность всей системы в несколько сотен тысяч рублей, исправить которую после окончания ремонта - практически нереально или сопоставимо с затратами, чуть ли не превышающими стоимость самой установки!

Подмосковье, загородный дом

250 м2
