Установка канальных кондиционеров и приточной системы вентиляции в квартире

Осуществить монтаж системы кондиционирования в многокомнатной квартире или загородном доме без последствий для дизайна интерьера можно на этапе ремонта, когда проводятся общестроительные работы и имеется возможность скрыть все коммуникации.

На данном примере показана часть работ по созданию вентиляции в квартире и установке канальных кондиционеров.

Внешний блок кондиционера смонтирован на фасаде здания и уже от него осуществлена разводка фреоновой трассы ко всем внутренним блокам канального типа. Смонтированы адаптера и камеры смешения. В рамках подписанного проекта осуществлена разводка вытяжных и подающих воздуховодов по помещениям.

Установка канального кондиционера в квартире

Внутренний блок канального кондиционера

Шаг №1

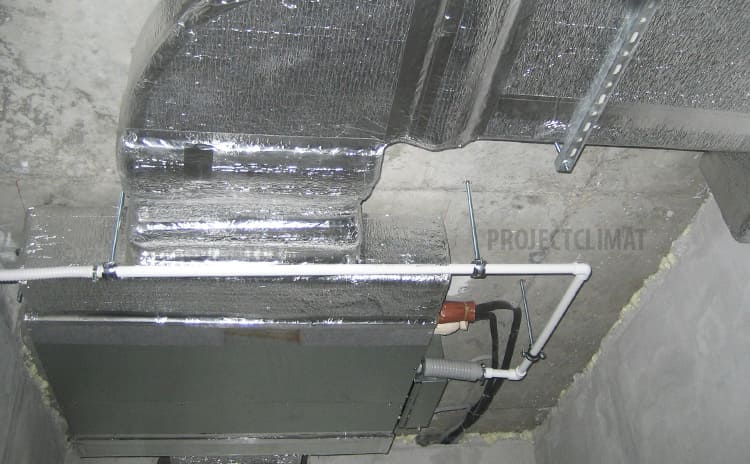

Внутренний блок канального кондиционера Mitsubishi Electric установлен под верновой потолок. К кондиционеру прикреплён адаптер с обвязкой в теплоизоляции для предотвращения образования конденсата. От адаптера - раздающий охлаждённый воздуховод уходит по помещениям. К внутреннему блоку подключена трасса от внешнего блока кондиционера (в чёрной теплоизоляции). Обеспечено отведение конденсата в канализацию с соблюдением уклона.
Камера смешения каналшьного кондиционера

Шаг №2

Окончанием любого раздающего воздуховода является камера смешения, где скорость потока снижается и уже осуществляется раздача охлаждённого и очищенного воздуха через декоративную решётку, которая будет установлена на завершающем этапе монтажа.
Камера смешения

Шаг №3

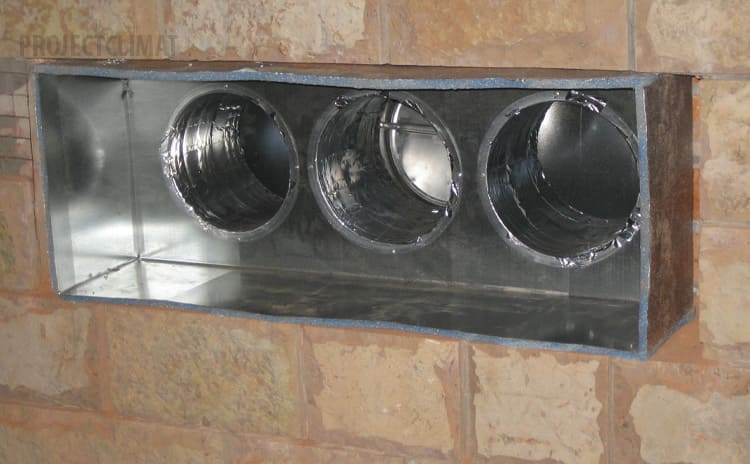

Ещё одна из смонтированных на объекте камер.
Забирающий воздуховод

Шаг №4

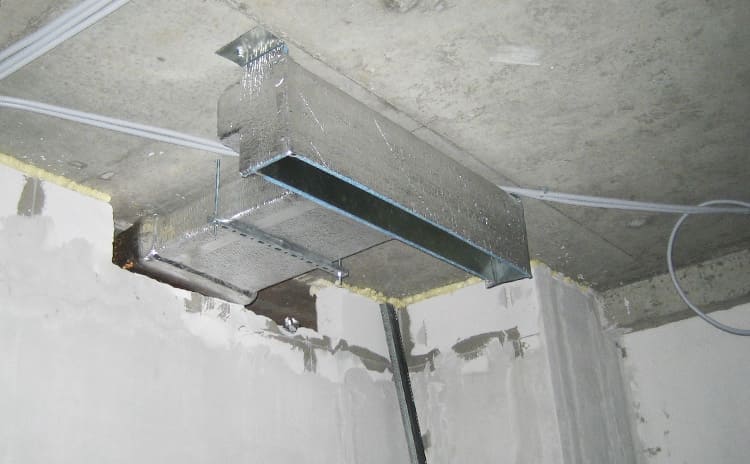

Для обеспечения оборота воздуха в помещении на удалении от подающего располагают вытяжной воздуховод с камерой. После чистовой отделки под потолком (или на стене - в зависимости от решения, принятого клиентом) будет установлена декоративная решётка, через которую и будет удаляться воздух из помещения.
Разводка воздуховодов

Шаг №5

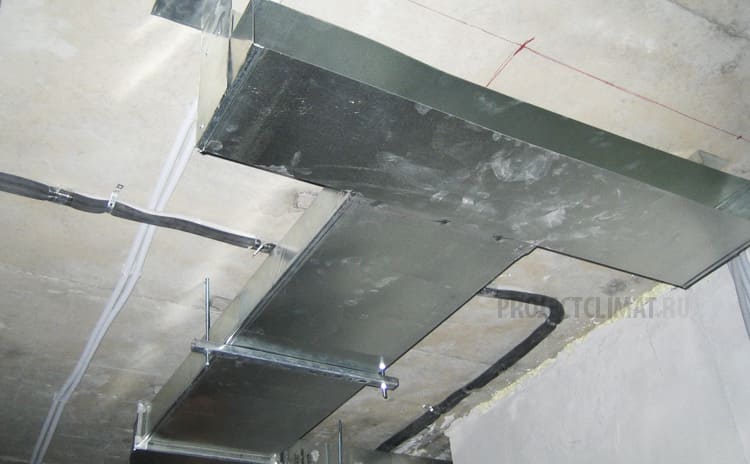

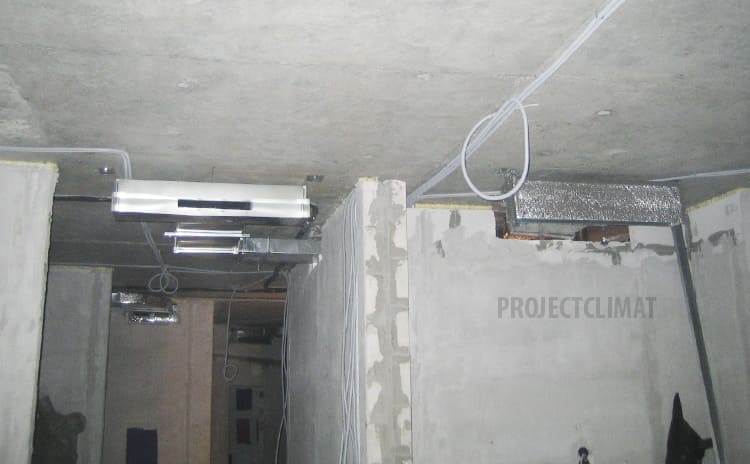

Система вентиляции и кондиционирования проложена практически во всех помещениях.

Черновые, но они же и самые объёмные, работы по монтажу кондиционеров на данном этапе завершены. Мы ожидаем окончания ремонта в квартире заказчика, чтобы на втором этапе выполнить установку декоративных решёток, пробный запуск системы и настройку системы автоматики.

Монтаж приточной вентиляции в квартире

Приточная установка

Шаг №1

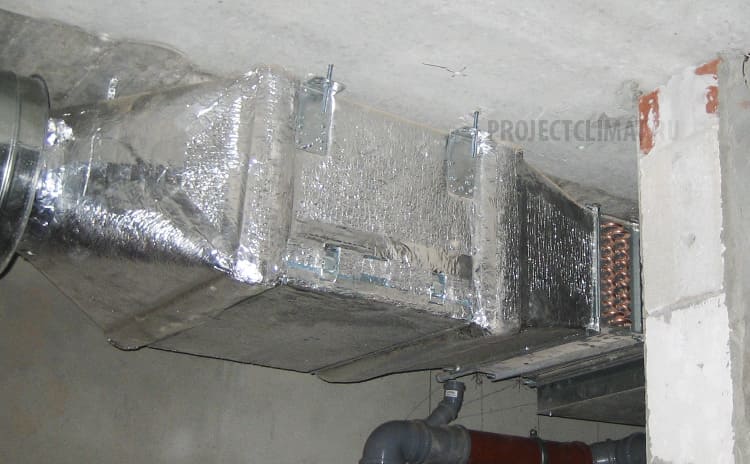

Для создания хорошего микроклимата и обеспечения воздухообмена в жилой квартире выполнен монтаж вентиляционной установки, в состав которой включён блок охлаждения/нагрева для возможности регулирования температуры подаваемого в помещения воздуха.
Приточная установка

Шаг №2

Для создания хорошего микроклимата и обеспечения воздухообмена в жилой квартире выполнен монтаж вентиляционной установки, в состав которой включён блок охлаждения/нагрева для возможности регулирования температуры подаваемого в помещения воздуха.
Шумоглушитель

Шаг №3

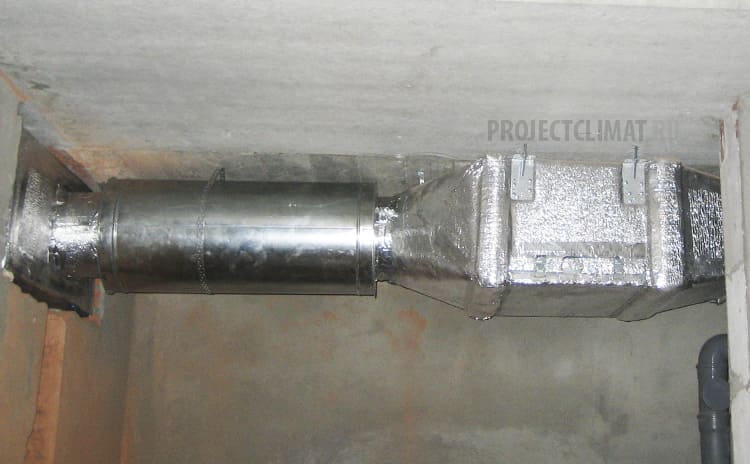

После приточной установки для снижения уровня шума от работы системы и предотвращения распространения звука по вентиляционным каналам смонтирован шумоглушитель канального типа.

Если кондиционер отвечает за охлаждение или обогрев имеющегося в помещении воздуха, то приточная установка - за подачу свежего воздуха в помещение, улучшая самочувствие находящихся в квартире людей. Перед подачей воздуха устанавливается фильтр, которые гарантирует ещё и очистку от взвеси и примесей подаваемого с улицы воздуха.

Монтаж вентиляции, приточных, прточно-вытяжных систем, канальных кондиционеров - это сложный и ответственный процесс, требующий определённых инженерных решений, а также навыков у монтажников. Рискнуть и заказать реализацию проекта в компании из двух человек - существенный риск не только неверной работы всей системы, но и необходимости последующей переделки ремонта, т.к. коммуникации все уже будут скрыты на момент выяснения проблемы.
