Монтаж KFR25BW в квартире при уже выполненном ремонте

Подобных объектов всё меньше: сплит-система давно перестала быть роскошью и установили кондиционеры уже, наверное, все, кто мог. Львиная доля объектов (80-85%) - это монтаж кондиционера на этапе ремонта в квартире.

Как бы это было в случае разбиения работ на два этапа (закладка коммуникаций при ремонте и вывеска внутреннего блока после завершения отделочных работ) представлено ниже на примере двух фотографий с одного объекта.

Прокладка трассы под хладагент выполнена под потолком - по кратчайшему расстоянию
Монтаж трасс кондиционера
Фреоновые контуры системы кондиционирования воздуха
Прокладка трассы по балкону с выполнением штрабы в штукатурке и заведением коммуникаций в комнату

Данная квартира, скорее, исключение для нас: монтаж проведён при уже выполненном чистовом ремонте. Единственное небольшое огорчение - это необходимость спрятать небольшой отрезок фреонового контура в декоративный короб. Да, он виден. Но за счёт габаритов самого кондиционера, повешенных у окна штор практически незаметен.

Этапы установки сплит-системы при готовом ремонте

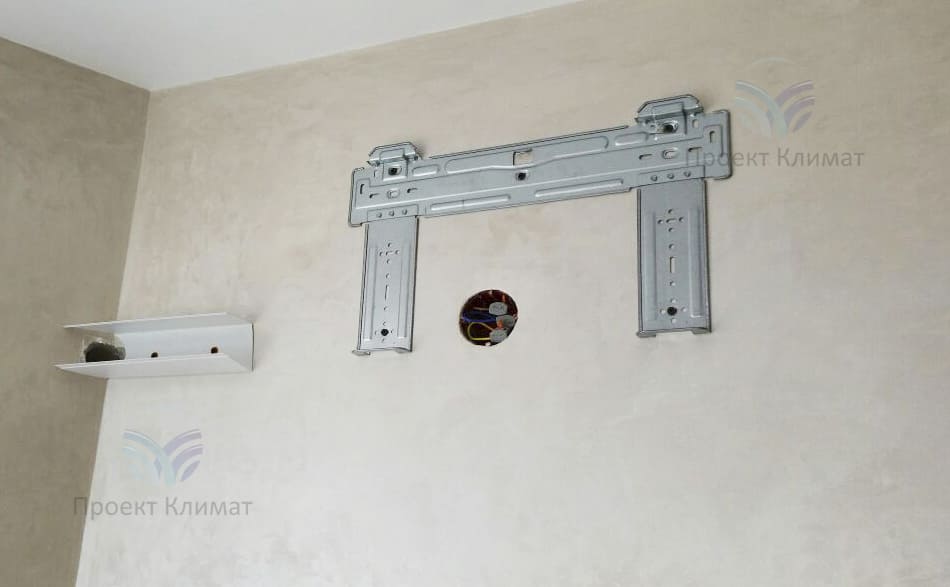

Бурение отверстия и крепление монтажной пластины

Шаг №1

Первым делом проведены работы по бурению отверстия и креплению монтажной пластины

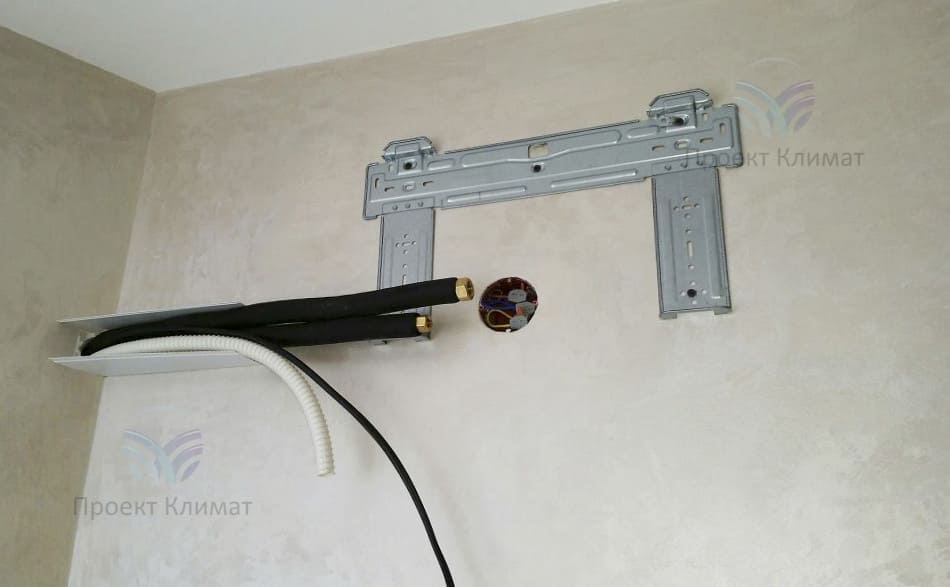

Прокладка фреоновой трассы

Шаг №2

Прокладка фреоновой трассы от внешнего блока к внутреннему. Наружная часть уже закреплена на фасаде здания. Трасса состоит из двух медных трубок (под фреон в газообразном и жидком), кабеля питания и управления, дренажной трубки

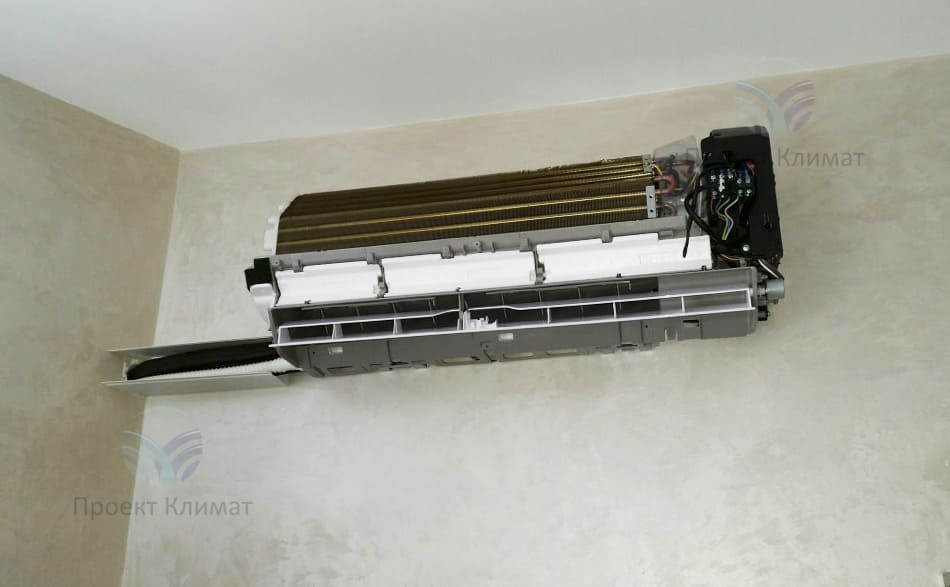

Установка внутреннего блока сплит-системы

Шаг №3

Установка внутреннего блока сплит-системы. Демонтирован корпус для простоты подключения
Подключение сплит-системы

Шаг №4

Следующий шаг после укорачивания трассы и её подключения - это "упаковка" коммуникаций

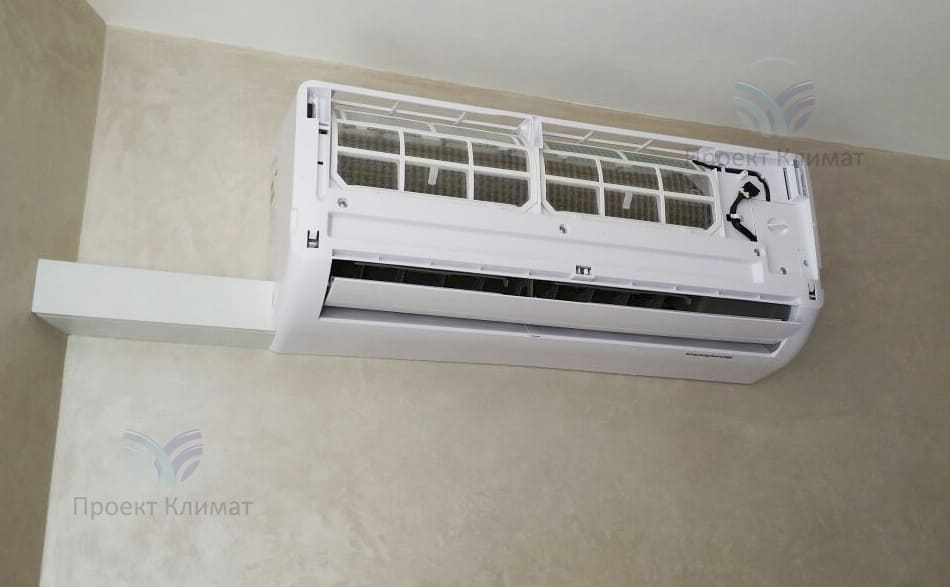

Установка панелей сплит-системы на место

Шаг №5

Установка фильтров и панелей сплит-системы на место: теперь доступ к коммуникациям уже не нужен

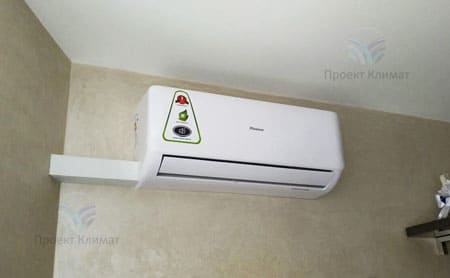

Завершение установки кондиционера

Шаг №6

Завершение установки кондиционера. Крепятся все элементы корпуса, проверяется свободный слив конденсата по дренажной системе, выполняется тестовый запуск и работа на всех допустимых режимах

Работы окончены, подписаны акты о выполнении работ, заполнен гарантийный талон и с этого момента распространяется официальная гарантия как на оборудование, так и на работы.
