Этот объект ещё не завершён. Но чтобы было представление о том, что будет после окончания всех видов работ - несколько фотографий с объектов, где второй этап уже был проведён:

Инверторный кондиционер Haier
Кондиционер в интерьере: лаконично и красиво. Всего-то разбить установку на два этапа
Кондиционер MSZ-SF VE в интерьере комнаты загородного дома
Внутренний блок Hisense серии DC Smart Inverter: малые габариты, хороший дизайн, практически бесшумен

Но до этого пока далеко. Хотя желаем клиенту поскорее закончить ремонт. Ниже представлены фотографии с закладки коммуникаций под кондиционер на три комнаты. Классическая реализация. Причина выбора мульти сплит системы проста: ограничение по фасаду здания, одно место для установки внешнего блока кондиционера диктует именно такой выбор, хотя зачастую установить две или три отдельных системы выходит немного дешевле как по оборудованию, так и по работам.

Стадия ремонта. Закладка коммуникаций под мульти сплит систему

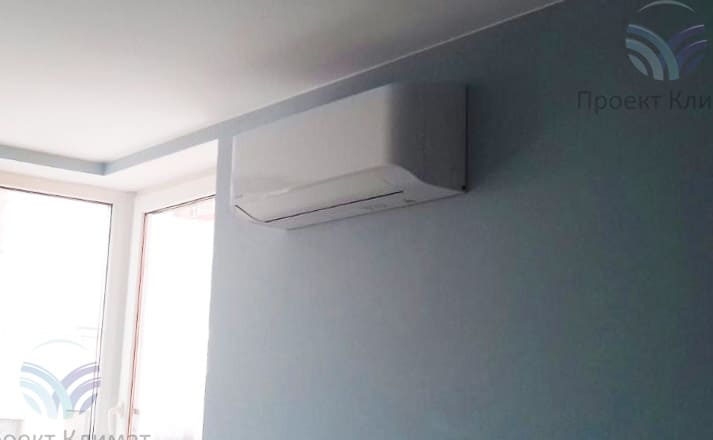

Завершение установки кондиционера

Шаг №1

Вот чтобы было примерно так, т.е. без видимых коммуникаций в принципе, нужно озаботиться прокладкой коммуникаций ещё на этапе ремонта. И мы сможем реализовать практически любую выполнимую с технической точки зрения задумку.

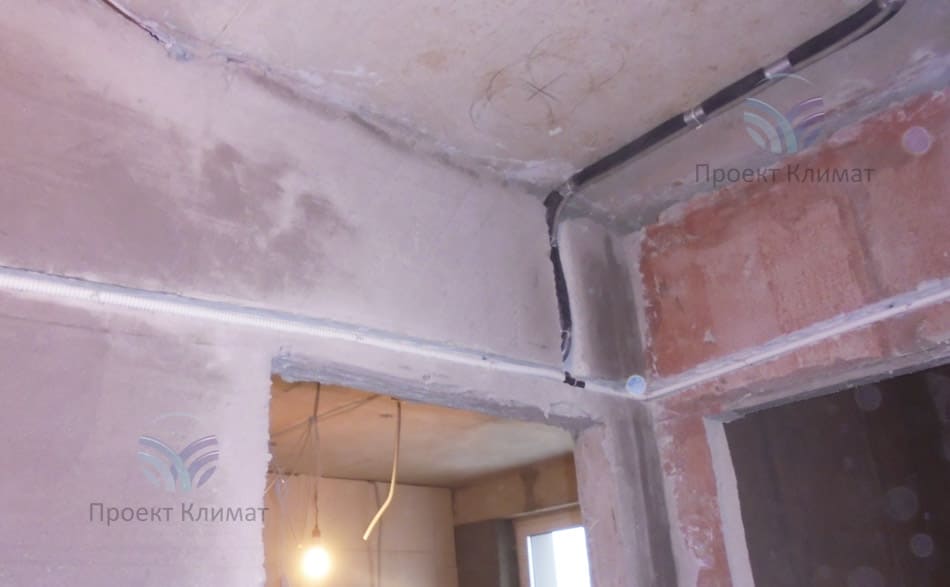

Трасса фреонового контура под кондиционер

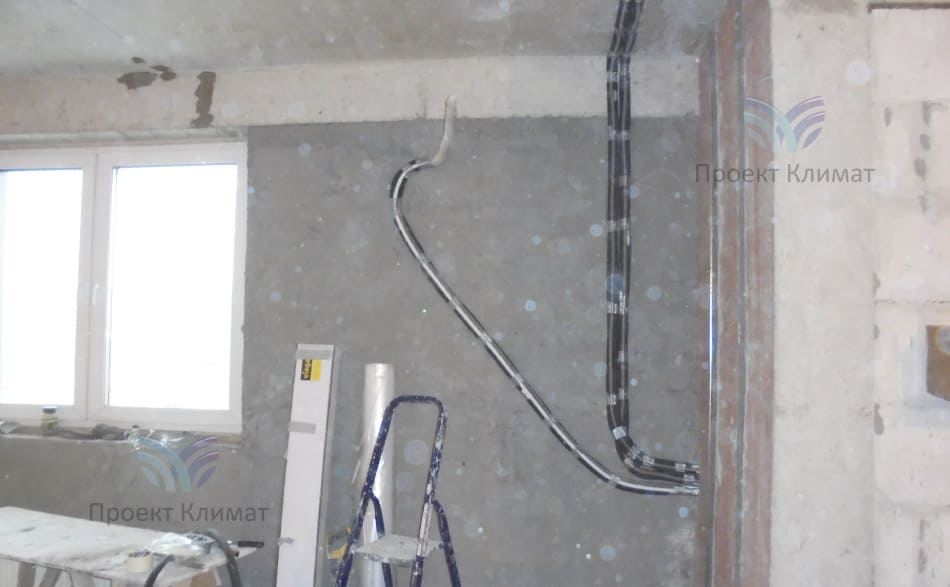

Первая фреоновая трасса

Первый пошёл. Начали с самой длинной трассы. Как видно на фотографии она не заложена в штрабу: концепция отделки помещения позволила проложить по стене, т.к. затем гипсокартон скроет её целиком. И не только её: ещё две трассы окажутся на этой стене.

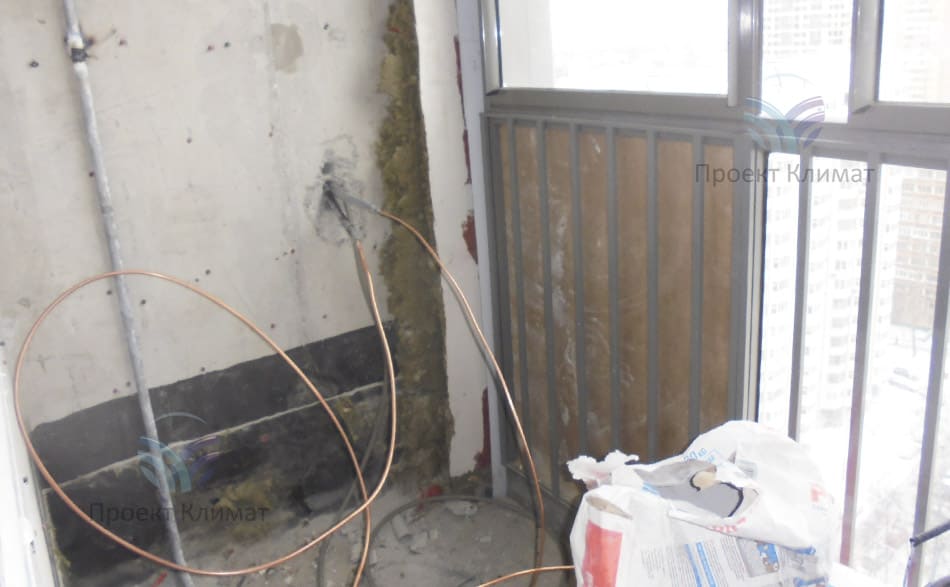

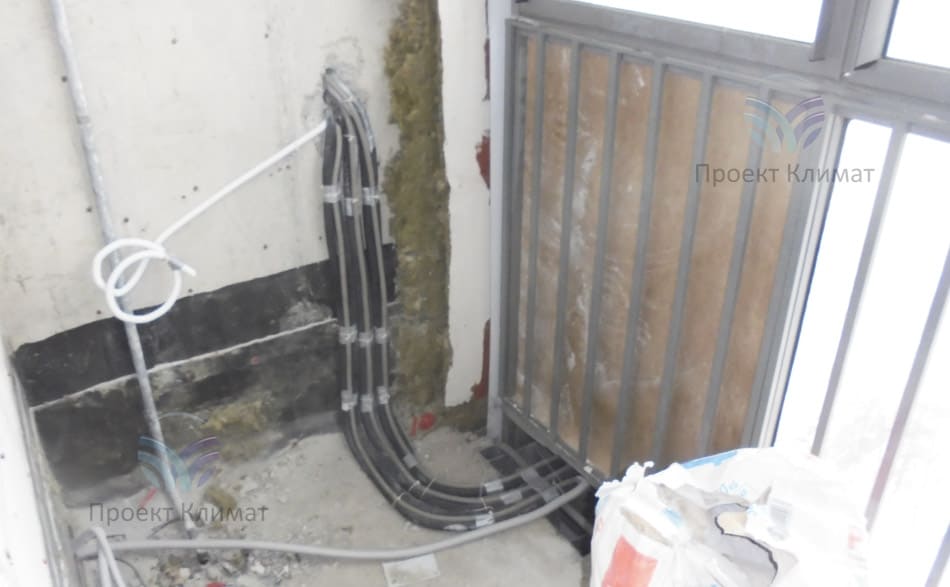

Место установки внешнего блока сплит-системы

Внешний блок кондиционера на балконе

Внешний блок размещается на фасаде, выходы к нему через балкон. Протягиваем трассу. Далее на медную её часть будет надет утеплитель: вспененный каучук, нигде не закапает и не будет конденсировать. Экономия на утеплителе - прямой путь к намоканию стены, где проложены трассы от мульти сплит системы.

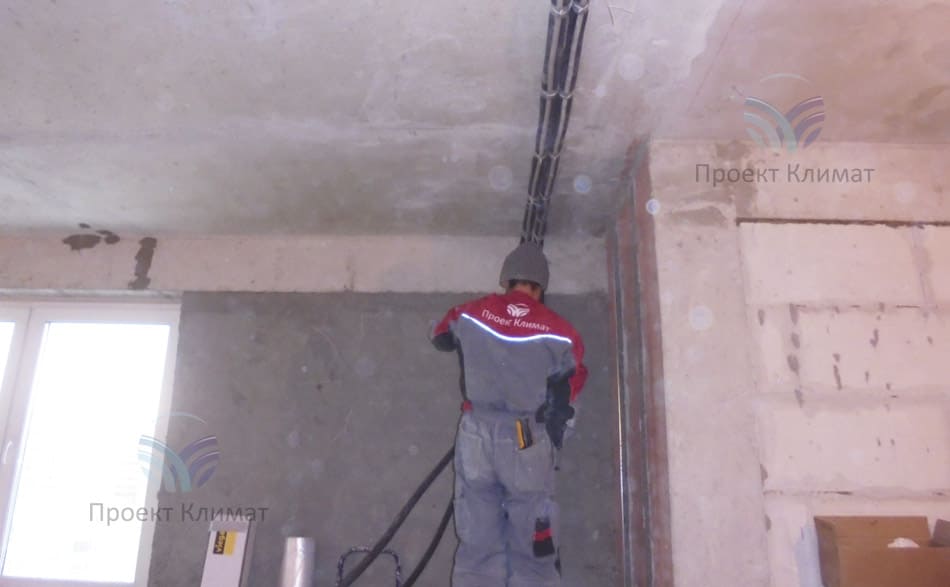

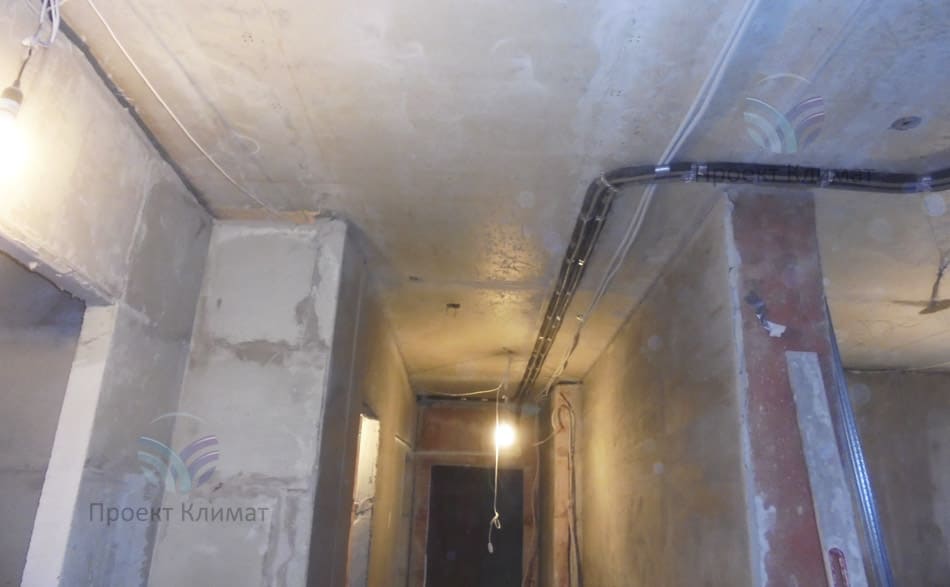

Прокладка трассы мульти сплит системы по потолку

Прокладка фреоновой трассы по потолку

Самый короткий и самый недорогой вариант установки: не надо выполнять штрабу в стене, не надо обходить все стены. Просто идём в соответствии с планом по снижению уровня потолка. Жаль, что с дренажом так не получится.

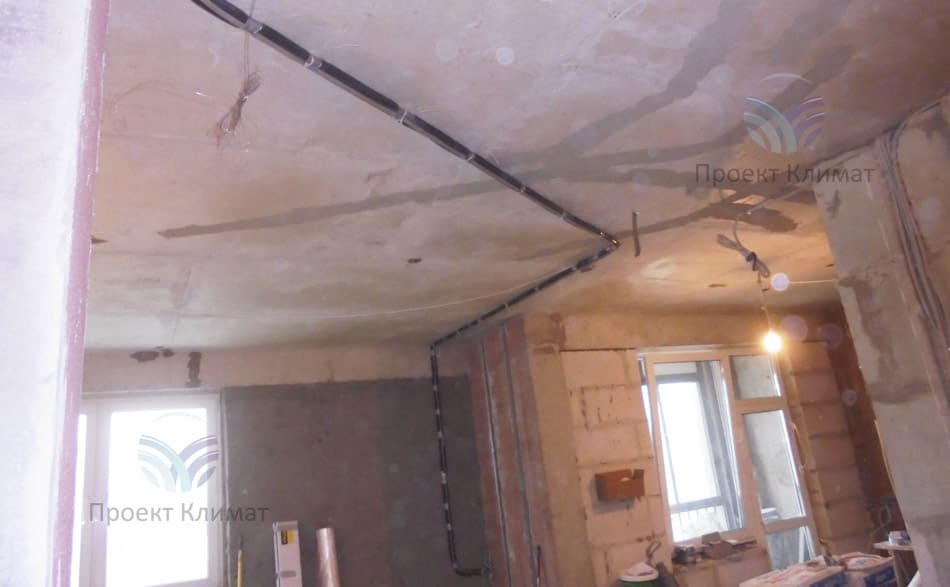

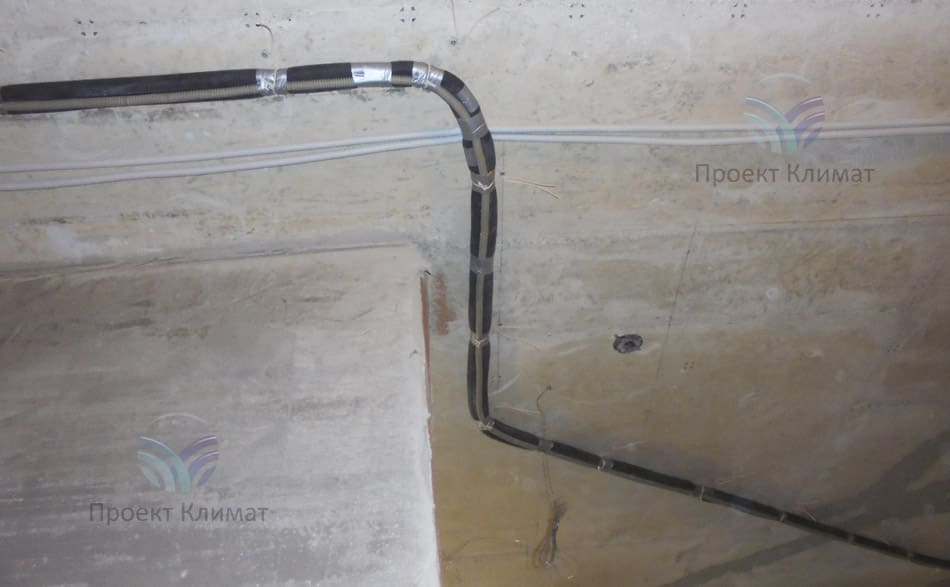

Трасса кондиционера по потолку

Фреоновый контур

Гнуть до бесконечности медь нельзя: это хоть и мягкий, но металл. Да и каждый угол в 90 градусов - это "плюс один метр" по нагрузке на компрессор, а мощность внешнего блока по прокачке фреона не бесконечна!

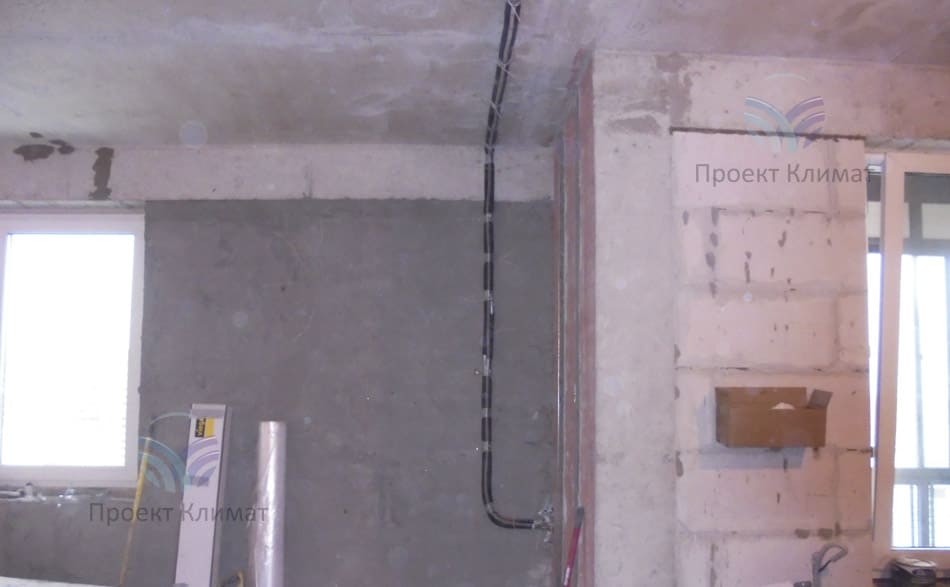

Подведение фреонового контура к месту установки внутреннего блока

Подведение трассы к внутреннему блоку

Если по потолку идём свободно, то чтобы спуститься к месту подключения приходится выполнить небольшую штрабу в пеноблоке.

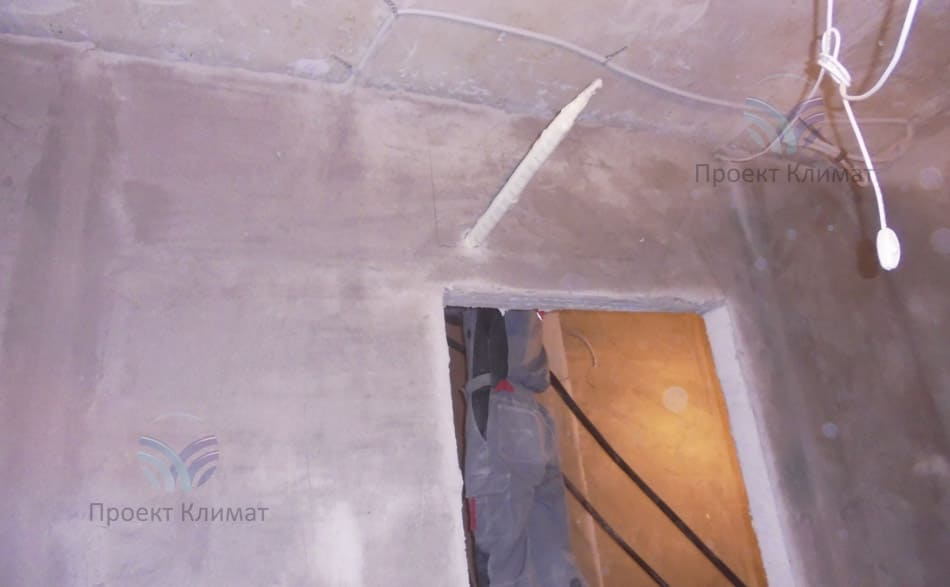

Место установки внутреннего блока

Отведение конденсата от кондиционера

А вот и конечная точка маршрута: предполагаемое место установки внутреннего блока, над дверным проёмом. Выполняется отведение конденсата по дренажной трубке до ближайшей точки слива в канализацию. Дренажный шланг идёт с уклоном, т.к. помпу не применяем в данном случае.
Вторая трасса мульти сплит системы

Вторая трасса мульти сплит системы

Вторая трасса мульти сплит системы. Также берёт начало от внешнего блока и по своему, очень схожему с первой, маршруту идёт ко второму блоку.

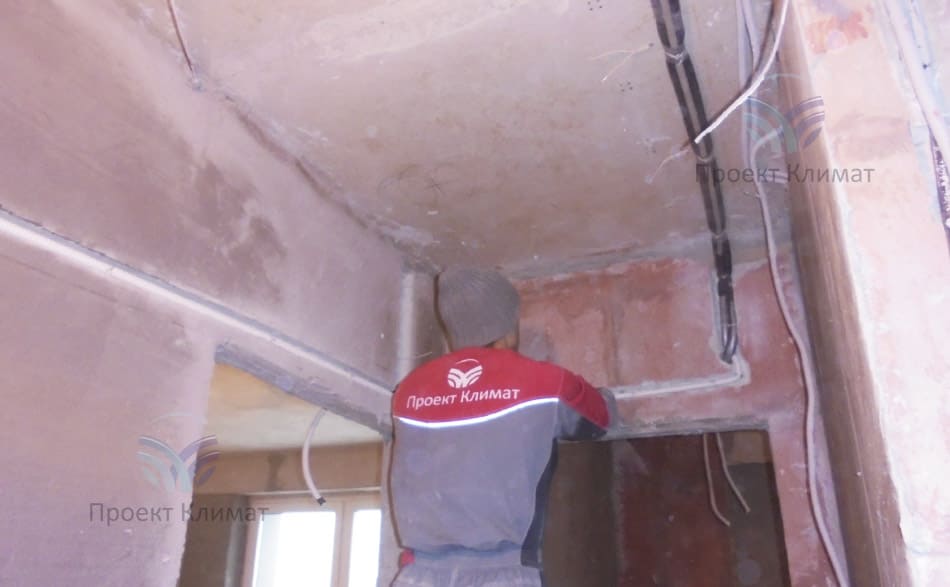

Трасса кондиционера проложена по потолку

Фреоновая трасса по потолку

Оба помещения, где предстоит установить внутренние блоки расположены рядом друг с другом. Но далеко от внешнего блока. Их контуры практически совпадают.
Подведение фреоновой трассы к месту установки кондиционера

Место установки внутреннего блока

Вот так и останется трасса до завершения работ по установке. Правда, вокруг неё уже будет чистовая отделка, когда нас вызовут на завершение работ по установке кондиционера. И... ни в коем случае нельзя её отгибать, загибать как бы она не мешалась!

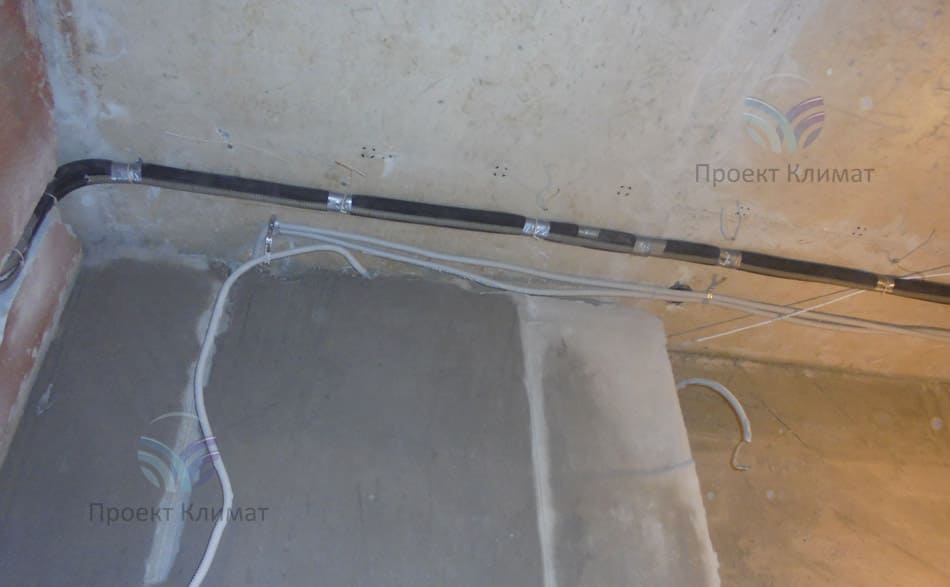

Дренажная система кондиционера

Отведение конденсата от кондиционеров

Два блока расположены рядом. Их дренажная система в итоге объединяется (через тройник) и идёт в санузел, где через гидрозатвор (капельную воронку для кондиционеров) будет подключена к канализации.
Фреоновые трассы мульти сплит системы

Третья трасса под кондиционера

Самая короткая. И самая лёгкая в исполнении. Расположена прямо у внешнего блока. Здесь будет висеть самый мощный из выбранных блоков, т.к. это зал и его площадь самая большая из всех помещений, где установлены кондиционеры.
Расположение внешнего блока мульти сплит системы

Вывод трасс к внешнему блоку

Внешний блок будет вывешиваться с альпинистом. К сожалению. Как для клиента (с точки зрения затрат), так и для нас (с точки зрения организации процесса). Но каждый год требования к фасадам повышаются. Уже около трети объектов проходят с привлечением альпинистов к установке внешнего блока.

Пока всё. 95% работ закончено. На втором этапе будут чистовые: продувка трассы азотом (на всякий случай), вывеска внешнего блока, установка внутренних и подключение с запуском системы.


Москва, квартира

112 м2
