Первый этап монтажа двух мульти сплит-систем Первый этап монтажа двух мульти сплит-систем



Первый этап монтажа двух мульти сплит-систем

Классическое начало установки мульти сплит-систем

Серый бетон, возведение перегородок, строители с прорабами - всё знакомо. Но для нас важно, чтобы у клиента было понимание расположения внешнего, внутренних блоков, наличие стен и точные данные по предполагаемому уровню снижения потолка после завершения ремонта (чтобы блоки не упёрлись в потолок и не задохнулись при работе).

Заказчик ещё не определился с оборудованием. Просто закладываем трассы. Планируется монтаж двух мульти сплит-систем на два кондиционера каждая для охлаждения четырёх комнат. Место на балконе мало, а на фасад - нельзя. Классическая схема реализации на подобных объектах.

Закладка фреоновых трасс

Место установки внешнего блока

Шаг №1

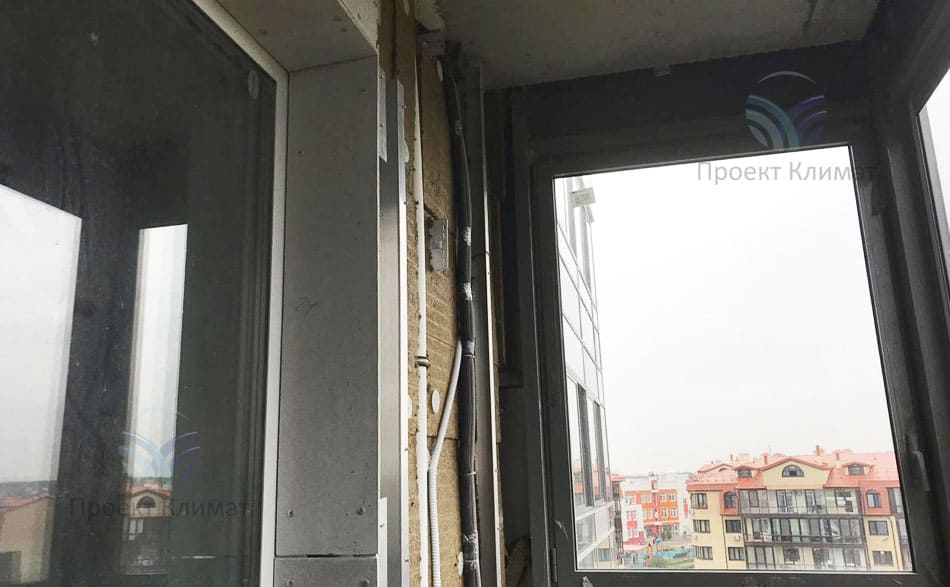

Место установки внешнего блока мульти сплит-системы - на балконе, пляшем от него

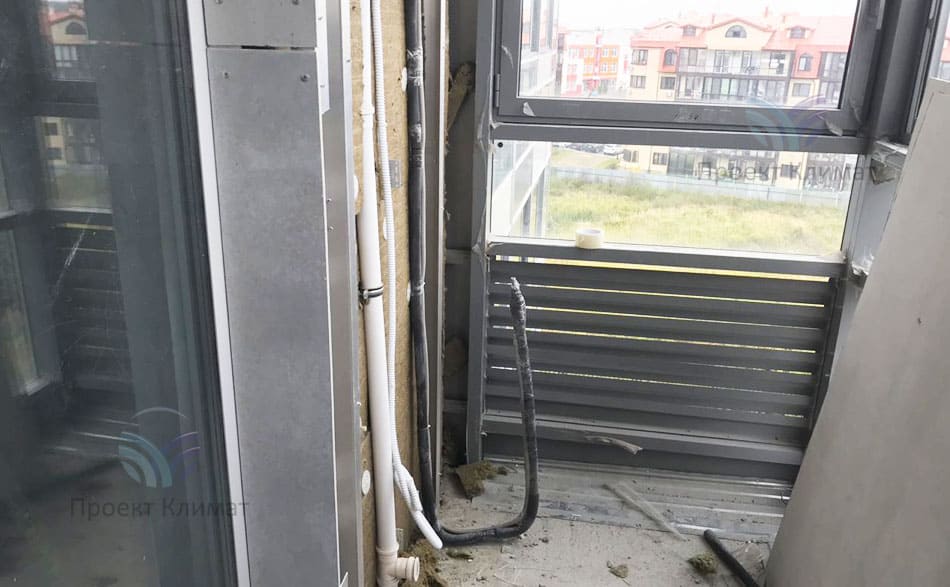

Фреоновый контур под мульти сплит

Шаг №2

Фреоновый контур под мульти сплит поднимаем в теплоизоляции до потолка и бурим отверстие в комнату
Первая пара фреоновых трасс

Шаг №3

Первая пара фреоновых трасс: одна остаётся в этом помещении на стене слева, вторая по потолку - в соседнее помещение
Место установки одного из кондиционеров

Шаг №4

Место установки одного из кондиционеров: под трассу выполнена штраба в стене

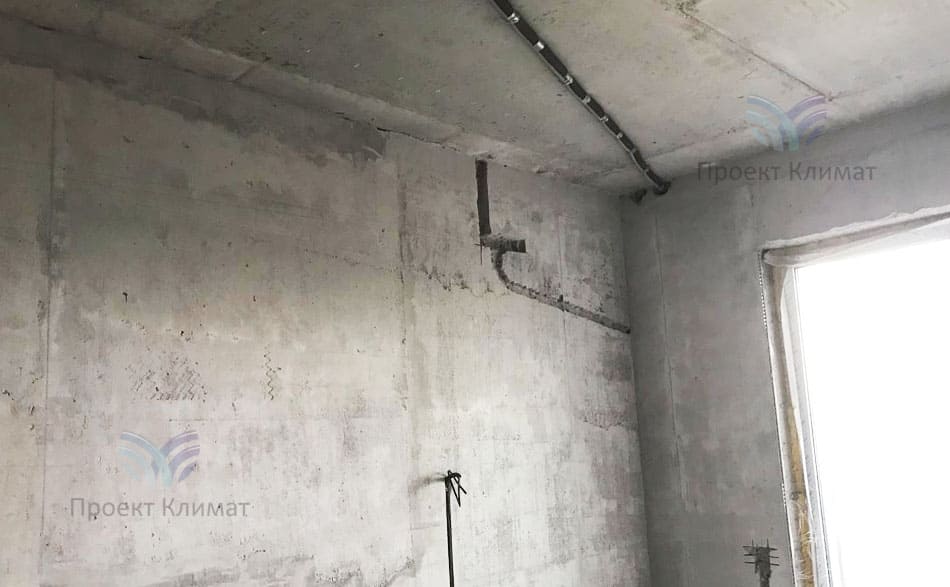

Закладка трассы сплит-системы

Шаг №5

А так выглядит уже закреплённая в стене фреоновая трасса. Дренаж предполагается выводить на фасад
Закладка ещё двух трасс

Шаг №6

Закладка ещё двух трасс на этом же объекте в других помещениях

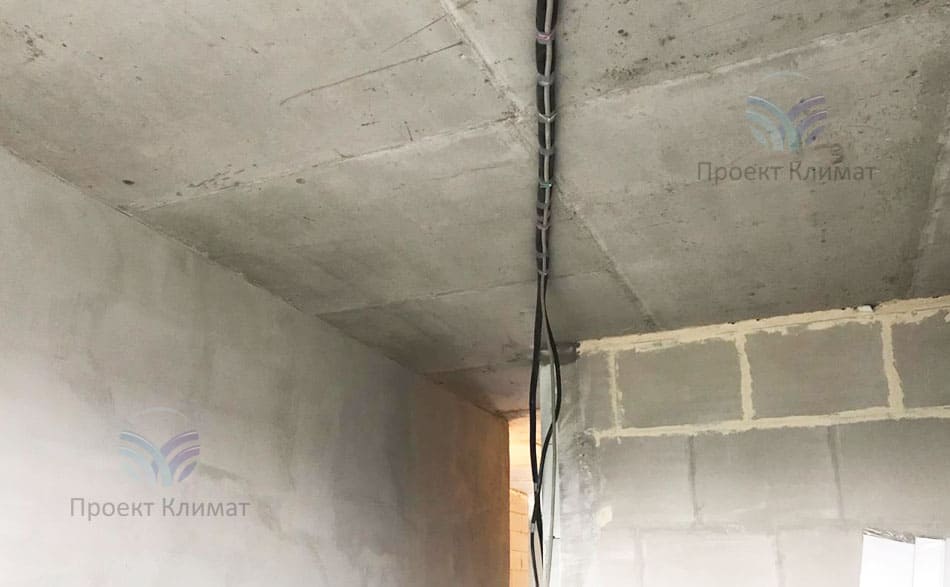

Длинная трасса под кондиционер

Шаг №7

Самая протяжённая трасса проложена также по потолку - кратчайшее расстояние и минимум работ по выполнению штрабы. Минимум затрат для клиента!
Коммуникации под мульти сплит-систему

Шаг №8

Место под установку крайнего кондиционера в дальней комнате

В общем-то - всё. Подписываем акт выполненных работ первого этапа, жмём руки и желаем заказчику быстрого ремонта без сюрпризов и ждём звонка для завершения работ.

Под страхом штрафа - запретите рабочим прикасаться к фреоновым трассам (вешать вещи, отгибать при чистовой отделке стен): залом медной трубы чреват ремонтом коммуникаций с пайкой. И это при готовом ремонте!


Первый этап завершён. Как закончим объект - будут фото. Ну а выглядеть он будет примерно как эти, давно сданные объекты:

Инверторный кондиционер Haier
Кондиционер в интерьере: лаконично и красиво. Всего-то разбить установку на два этапа
Кондиционер MSZ-SF VE в интерьере комнаты загородного дома
Внутренний блок Hisense серии DC Smart Inverter: малые габариты, хороший дизайн, практически бесшумен

Москва, квартира

124 м2
