Монтаж системы канального кондиционирования

У вас загородный дом или многокомнатная квартира. Вы хотите управлять своим климатом. При этом нет желания (или возможности) обвесить фасад скворечниками из внешних блоков и в каждой комнате - по коробке на стене. Тогда ваш выбор - канальный кондиционер!

В данном примере в жилом комплексе генеральным подрядчиком выполнен монтаж систем мультизонального кондиционирования воздуха Mitsubishi Electric с заведением коммуникаций в каждую из квартир. Выбор оборудования, конечно, сразу ограничивается одним производителем. Но Mitsubishi Electric - это один из лучших в мире производителей, так что подобрав оборудование (внутренние блоки канальных кондиционеров) мы приступили к созданию проекта кондиционирования, который призван учесть:

  • пожелания заказчика по размещению, по дизайнерским особенностям
  • учесть нормативные показатели по шуму, обмену воздуха, мощности охлаждения
  • обеспечить увязку создаваемых нами, уже существующих и монтируемых инженерных коммуникаций
  • лечь в основу калькуляции, а в дальнейшем - приложения к договору с указанием применяемых фасонных изделий и оборудования, которое будет применено при создании системы канального кондиционирования

Представлен первый этап монтажа. Черновые работы по подключению и установку внутренних блоков, проведению коммуникаций, отведению дренажа в канализацию, тепловая изоляция для недопущения выпадения конденсата, а также монтаж всех необходимых фасонных изделий, клапанов регулирования подачи воздуха, системы автоматики. Ниже представлены пара фотографий с успешно реализованных нами аналогичных объектов, где на адаптеры уже установлены декоративные решётки. Красиво, аккуратно, лаконично.

Канальное кондиционирование квартир. Для требовательных интерьеров, где необходима лаконичность, ориентация на дизайн и отсутствие отвлекающих элементов, типа внутренних блоков настенного типа
Щелевые решётки под адаптеры систем кондиционирования и вентиляции в квартире
Решётки канального кондиционера в квартире не искажают интерьер, их попросту не видно
Решётки системы кондиционирования и вентиляции

Канальные кондиционеры в квартире

Адаптер системы канального кондиционирования воздуха

Шаг №1

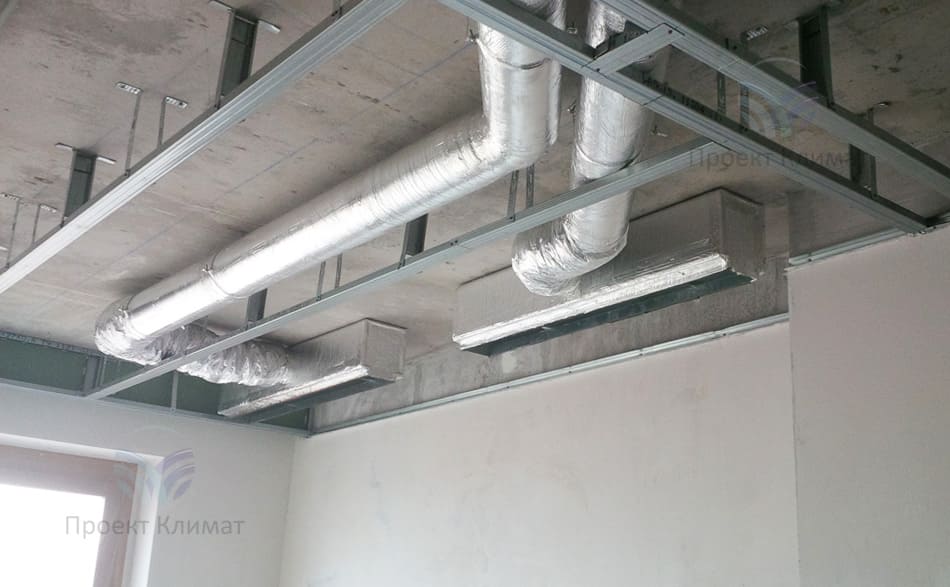

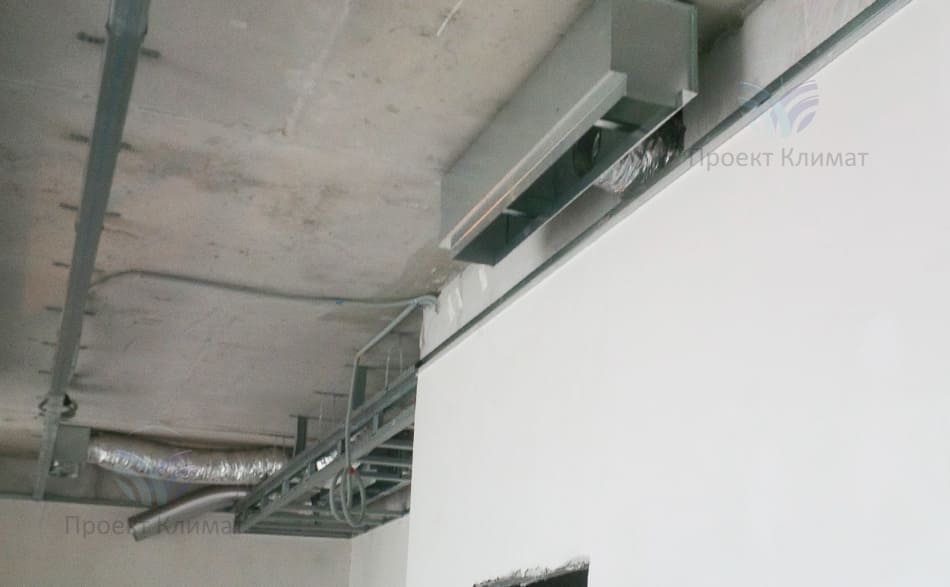

Адаптер системы канального кондиционирования воздуха над дверным проёмом. В дальнейшем о его наличии будет напоминать только аккуратная декоративная решётка
Воздуховоды канальной сплит-системы с адаптером под диффузор

Шаг №2

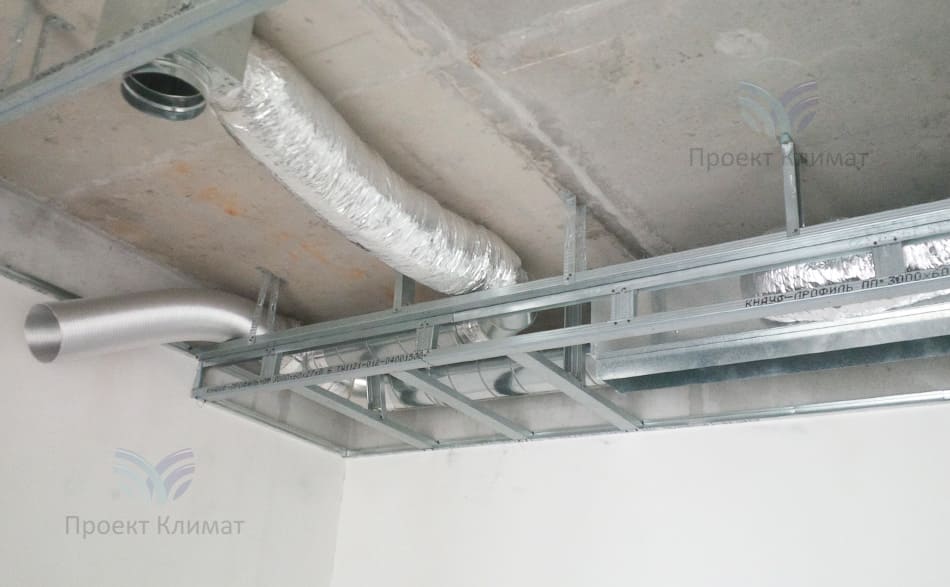

Воздуховоды канальной сплит-системы с адаптером под диффузор. На сам адаптер в дальнейшем устанавливается декоративный регулирующий объём подачи или забора воздуха диффузор. Также видная часть канального кондиционера
Адаптер канальной сплит-системы

Шаг №3

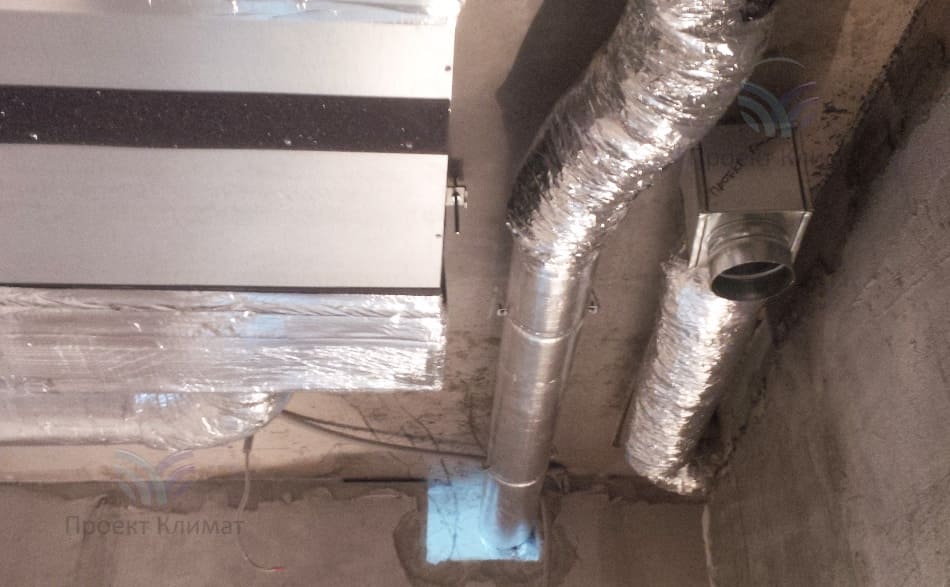

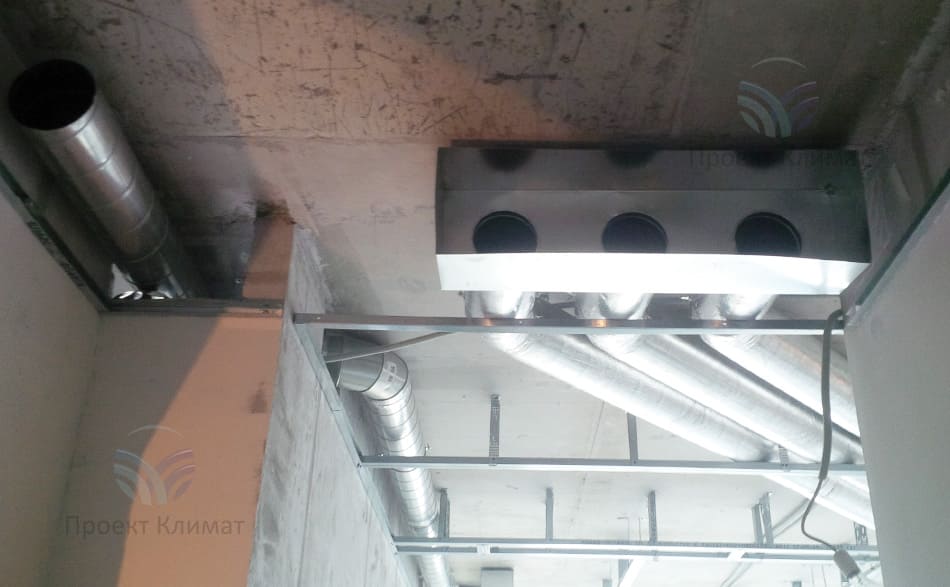

Воздуховоды от самого кондиционера отходят через адаптер. Количество, сечение, протяжённость воздуховодов чётко согласовываются с мощностью самого кондиционера и учитывают при этом потребность в кондиционировании того или иного помещения, в которое они раздают воздух
Коммуникации канальной сплит-системы

Шаг №4

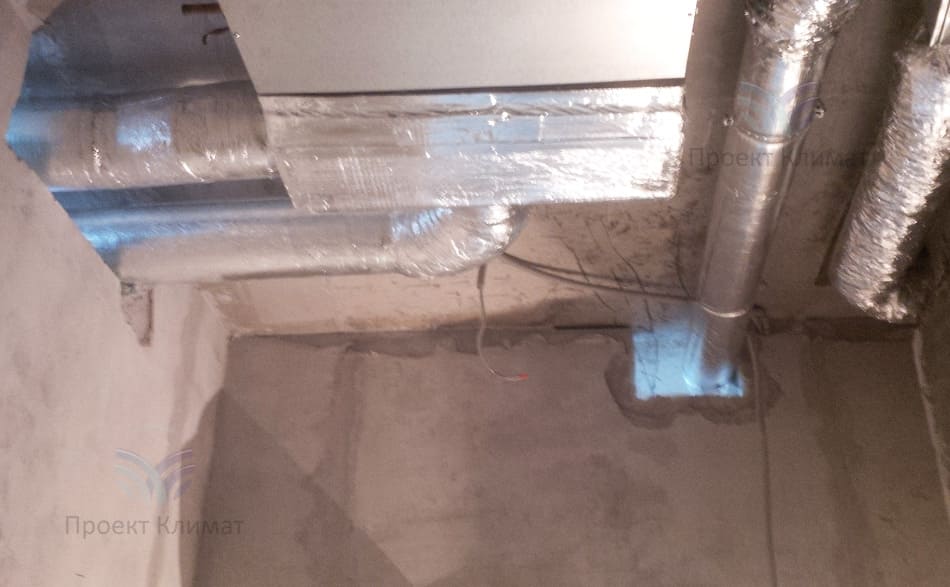

Коммуникации канальной сплит-системы зашиваются под потолок. Не каждый заказчик может пожертвовать 20 см. под воздуховоды. Если опуски по ТХ должны быть минимальны - применяем воздуховоды прямоугольного сечения
Адаптеры для раздачи воздуха в помещении

Шаг №5

Адаптеры изготавливаются под заказ. Их параметры учитывают объём воздуха, проходящий через них: большие габариты - не слишком красиво, слишком маленькие - засвистит и загудит при работе. Также подбираются декоративные решётки для декорирования самой системы
Подающие и раздающие воздуховоды

Шаг №6

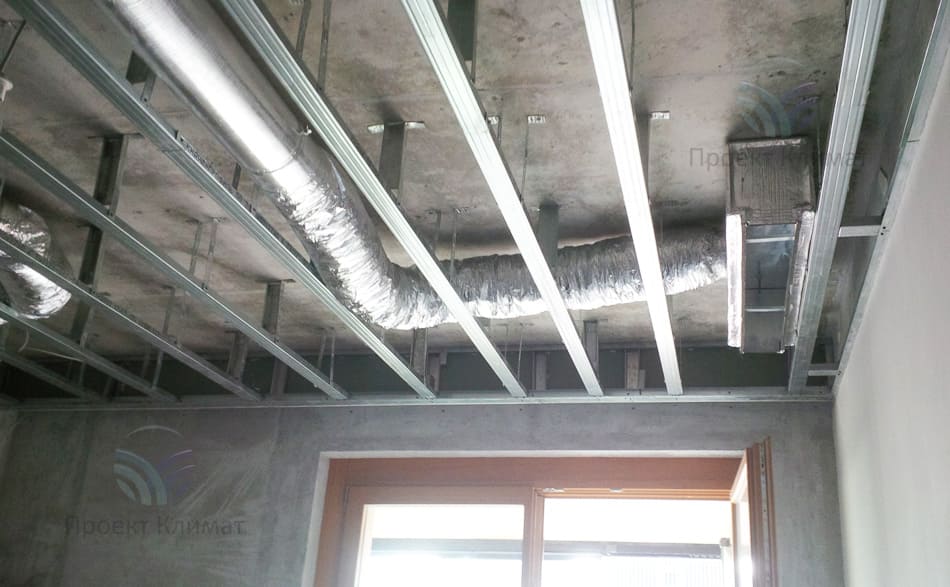

Подающие и раздающие воздуховоды по одному из помещений
Место для установки канального кондиционера

Шаг №7

Место для установки канального кондиционера
Коммуникации системы кондиционирования

Шаг №8

Коммуникации системы кондиционирования в некоторых помещениях уже начали зашивать гипсокартоном пока мы всё ещё присутствовали на объекте
Канальное кондиционирование квартиры

Шаг №9

Особо большого разнообразия на объекте нет: всё без изысков, но надёжно и технически верно

Акт выполнения работ первого этапа подписан. Оборудование и фасонные изделия установлены. Проведены тестовые запуски тех блоков системы, которые уже невозможно будет исправить при зашитых потолках. Отступлений от согласованной сметы - нет. Сроки - выдержаны. Стандартная работа нашей компании на объектах.

Грамотно подойдите к выбору подрядчика: инженерная система создаётся не на пару лет, а ошибка монтажа может сказаться на её работе. Либо не выйдет на заданные параметры (посторонние шумы, переохлаждение либо отсутствие давления в каналах, перерасход энергии и т.п.), либо снизится срок эксплуатации. Вопросы исправления системы потребуют, скорее всего, частичного демонтажа потолка, стен, коммуникаций. И это при условии, что вы недавно окончили ремонт!


Москва, квартира

88 м2
