Монтаж мульти сплит системы Mitsubishi Electric: закладка коммуникаций

Пример закладки коммуникаций мульти сплит системы

Мульти сплит системы - это кондиционеры, рассчитанные на охлаждение нескольких (от двух до десяти) комнат при установке всего одного внешнего блока.

На данном объекте в качестве базы системы кондиционирования выбран обычный сплит и одна мульти сплит система на два внутренних блока Mitsubishi Electric MXZ-2D53VA с номинальной мощностью охлаждения 5,3 кВт. Первый этап - черновые работы, проводимые на этапе выполнения ремонта в квартире. Лишь в некоторых случаях удаётся провести монтаж подобной системы без существенного нарушения дизайна интерьера при уже готовом ремонте.

Закладка трасс под мульти сплит систему Mitsubishi Electric

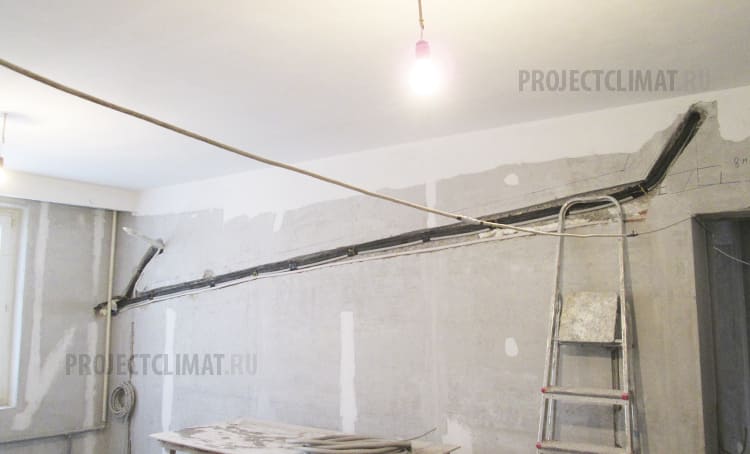

Трасса кондиционера в штробе

Шаг №1

Внешний блок мульти сплит системы Mitsubishi Electric вывешен на фасаде здания. От кондиционера расходятся 2 независимые трассы. Под каждую из них заранее выполнено заглубление в стене - штроба.

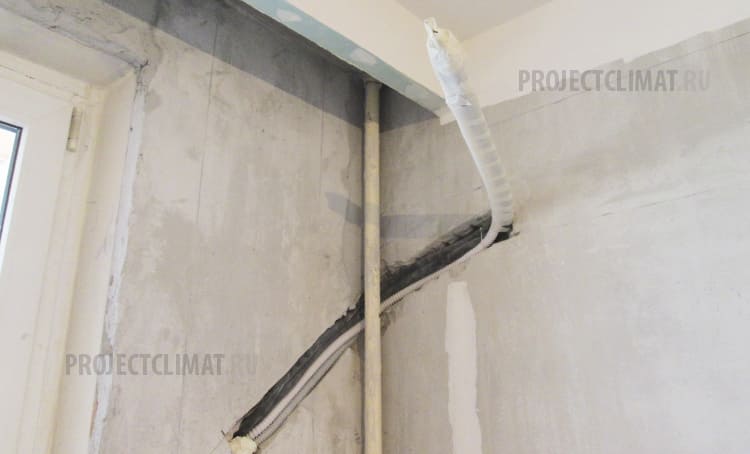

Жгут фреонового контура под сплит-систему

Шаг №2

Жгут фреонового контура под сплит-систему. В квартире помимо мульти сплит системы установлены два отдельных кондиционера, независмых. Причина проста: значительная удалённость внешнего блока, что привело бы к резкому увеличению длины коммуникаций, соответственно: стоимости монтажа и самого оборудования.

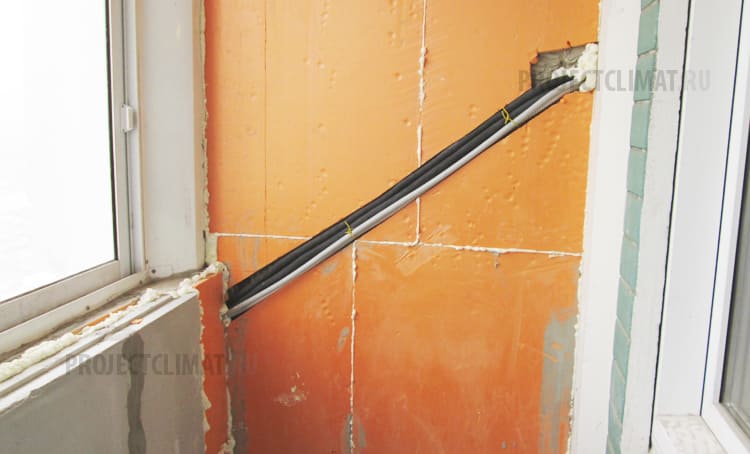

Трасса через балкон

Шаг №3

В данном случае внешний блок кондиционера закреплён на балконе, соответственно, сама трасса проходит через балкон, который утепляется: это позволило не проводить штробление, а спрятать коммуникации в толще утеплителя.

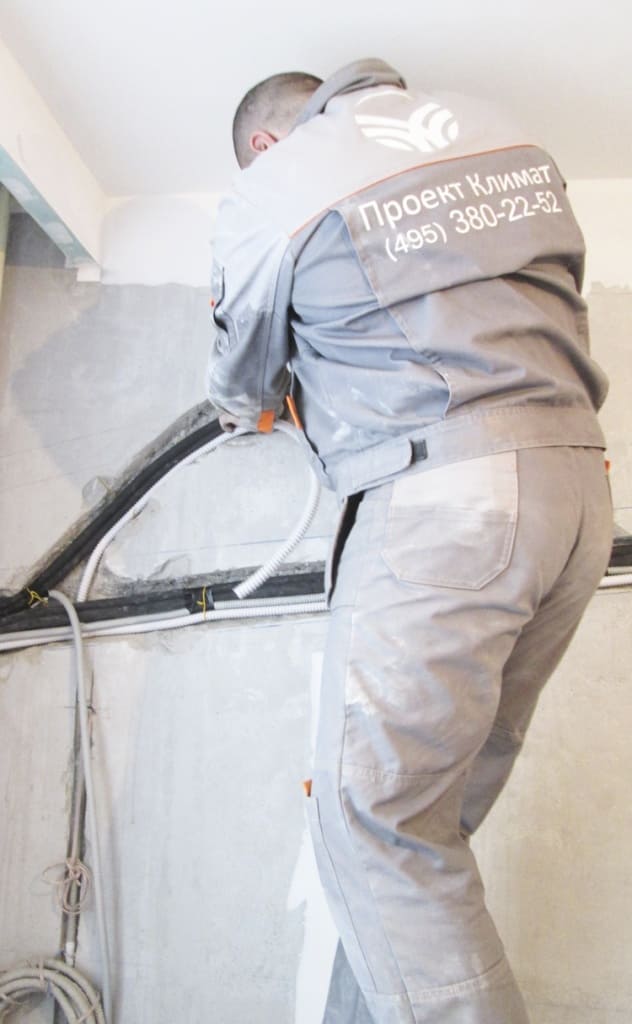

Прокладка фреонового контура

Шаг №4

Штроба под трассу имеет сечение 60х60 мм. Выполнить её в бетоне - достаточно сложная работа, грязная, пыльная, длительная. И дорогая. Но оно того стоит: ни одного провода не будет видно по окончании ремонта, только внутренние блоки. В состав фреонового контура входят: две медные трубки различного диаметра в теплоизоляции, дренажная трубка, кабель межблочного питания и кабель управления.

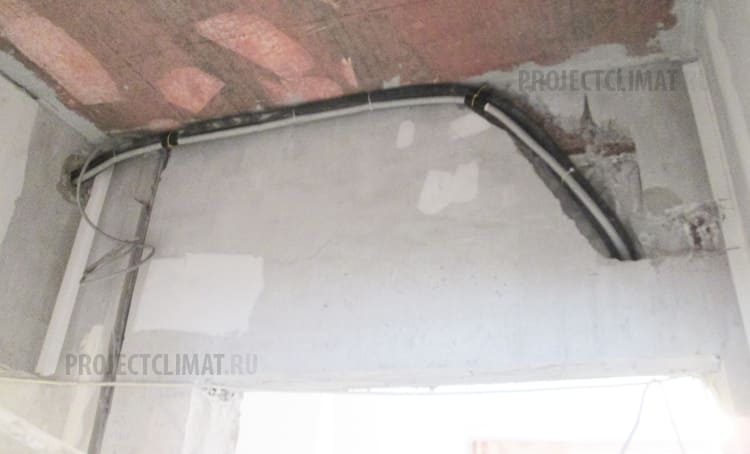

Трасса второго блока

Шаг №5

Трасса первого блока так и осталась в зале: кондиционер будет установлен практически у внешней стены. В от вторая пошла через коридор, нырнула под балкой и зашла в соседнее помещение.

По окончании всех работ подписывается акт о выполнении работ первого этапа. Затем мы ожидаем завершения хода реконструкции в квартире заказчика и выезжаем для проведения вакуумирования трассы и установки внутренних блоков кондиционеров.
