Прокладка трасс мульти сплит системы

Скрытый монтаж коммуникаций возможно провести только на этапе проведения ремонта в помещении. При этом трассы фреонового контура, кабели питания, управляющие кабели, дренажная система может быть скрыта в штробе в стене, проведена под потолком или даже по полу с применением элементов, предотвращающих повреждение коммуникаций. В данном примере представлен монтаж мульти сплит системы на два внутренних блока, вернее, первый этап установки.

В большинстве современных жилых комплексов есть ограничения по установке кондиционеров на фасад здания: им отводится либо отдельное место в декоративной корзине на фасаде, либо на пожарной лестнице в специально отведённой области, не препятствующей эвакуации. А что делать, если имеется настоятельная необходимость или желание установить два, три и более кондиционеров, обеспечив комфорт в каждом помещении своей квартиры? Выход один - монтаж мульти сплит системы.

Фотографии с комментариями к установке мульти сплит системы

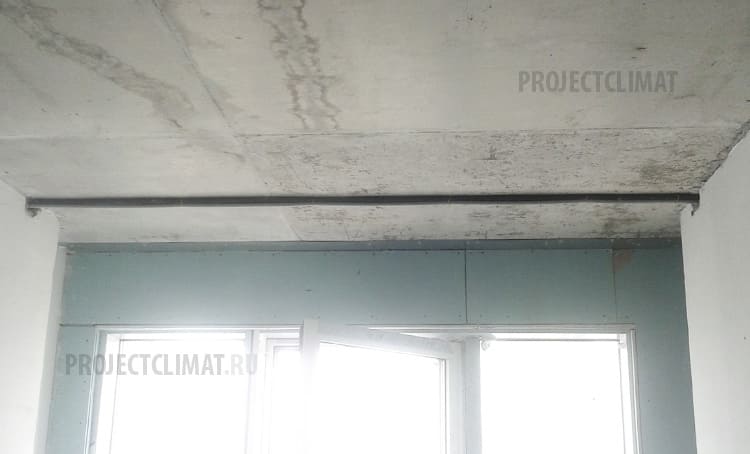

Разметка потолка под прокладку трассы

Шаг №1

С целью экономии ресурсов, связанных со штроблением стен (а это затраты на проведение данных работ), было принято решение о креплении трасс к потолку. Помимо этого данный шаг обеспечивает возможность прокладки контура по кратчайшему расстоянию. Хорошо, что потолок на объекте опускается по всей площади.
Заведение трассы внутрь помещения

Шаг №2

Клиент технику не приобрёл на первом этапе, оставив поставку оборудования на момент завершения работ. Такое тоже имеет место быть. И объясняется подобный шаг тем, что для бытовых сплит систем мощностью до 5кВт. используется один тип фреонового контура: 1/3" - 3/8", на который можно установить подавляющее большинство кондиционеров всех производителей.
Место установки первого кондиционера

Шаг №3

Место установки первого кондиционера. Выполнено подштрабливание под трассу и дренаж для отведения конденсата.
Трасса заведена

Шаг №4

Первая, самая короткая трасса подведена к месту предполагаемой установки.
Место установки второго блока мульти сплит системы

Шаг №5

Место для установки второго блока мульти сплит системы подготовлено. Осталось завести трассу.
Протяжённая трасса

Шаг №6

Вторая трасса куда более протяжённая. Она прошла сначала через одно помещение, далее - через соседнее, далее...
Трасса сплит-системы

Шаг №7

... прошла ещё через одно помещение.
Подведение контура к месту установки внутреннего блока сплит-системы

Шаг №8

И уже в третьей комнате трасса заведена к месту установки. Здесь главное учесть технический фактор: компрессор может прокачать не бесконечные длины, а заводская заправка фреона тоже не безграничная.
Отведение дренажа

Шаг №9

Далее проведено отведение дренажа до ближайшей точки слива конденсата, который образуется при работе кондиционер на охлаждение.

Собственно, на этом наша миссия и закончена. На первом этапе, когда проводится ремонт. Заказчик проверяет работы, подписывает акт. Далее мы ждём окончания ремонта на объекте. При выполнении второго этапа установки будет доставлено и выбранное заказчиком оборудование с установкой внешнего и внутренних блоков мульти сплит системы.

Ремонт может быть завершён и за месяц, и за два года: масштабы, финансирование, длительность - всё индивидуально. Для того, чтобы быть уверенным в том, что спустя длительное время к вам приедут, закончат работы, предоставляют гарантию как на услуги, так и на оборудование - привлекайте только профессиональные климатические компании. Экономия в пару тысяч рублей в интернет-магазинах, которые готовы продать оборудование с крошечной наценкой, привлечь невнятные бригады может вылиться в риски, связанные как с окончанием самих работ, так и риски поддержания полноценной гарантии.


Москва, квартира

86 м2
