Закладка фреоновой трассы мульти сплит системы

Проведение ремонтных работ в квартире или загородном доме - удобный случай для первого этапа установки кондиционеров, мульти сплит систем и канальных кондиционеров. Всё просто: коммуникации можно проложить скрыто, в штрабе, под потолком, по полу. Вариантов много, решений тоже, отсутствие чистовой отделки попросту "развязывает руки". В данном примере - первый этап установки (пока что без оборудования) мульти сплит системы на три внутренних блока.

Тип оборудования ясен, марка и конкретная модель - нет. Но это и не особо важно. Клиенты часто так поступают, чтобы "размазать" затраты при ремонте, ведь приобрести оборудование можно и на момент завершения работ, как правило, внутренние блоки мощностью от 1,5 до 5,0 кВт устанавливаются на трассу одного сечения, что даёт свободу выбора кондиционера. С тонкой очисткой воздуха, попроще, дизайнерские, бесшумные - любые можно подобрать, в т.ч. и исходя из бюджета.

А пока что - ремонт, коммуникации, пыль, штраба в стенах. Радоваться аккуратно установленным кондиционерам предстоит только после окончания чистового ремонта. Считайте, что установка кондиционера - это венец и окончание вашего ремонта, равно как и всей бытовой техники.

Монтаж трасс фреонового контура мульти сплит системы на 3 внутренних блока

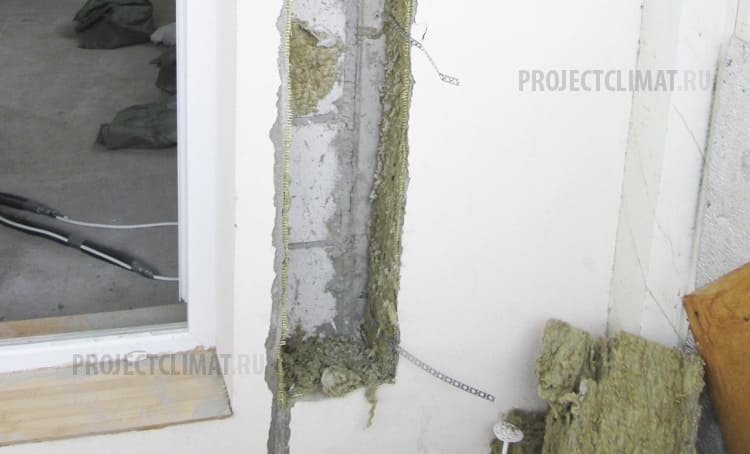

Штроба на лоджии

Шаг №1

Внешний блок мульти сплит системы планируется установить на лоджии на подставке. От места выведения выполняется вертикальная штроба, в которую будут уложены три трассы.

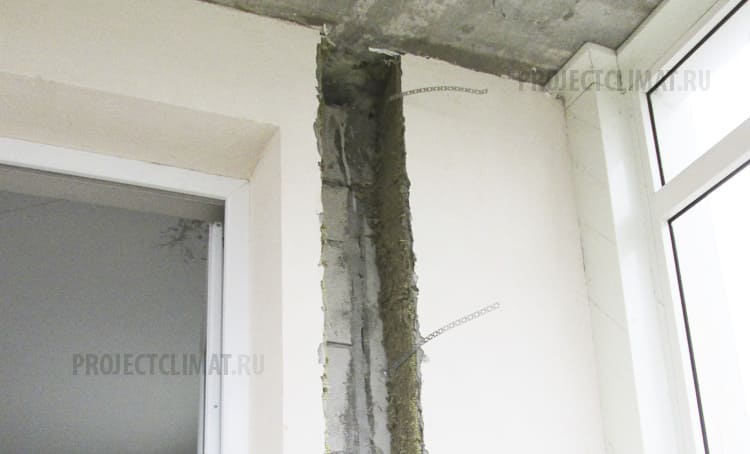

Подъём штробы

Шаг №2

Подъём штробы до места заведения коммуникаций в квартиру. Для крепления трасс выполнена установка металлических хомутов.

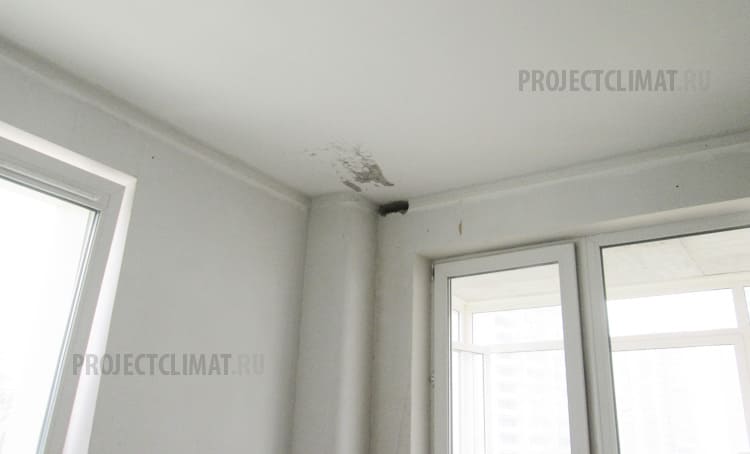

Отверстие в стене для заведения фреоновых контуров мульти сплит системы

Шаг №3

Отверстие в стене для заведения фреоновых контуров мульти сплит системы выполнено под потолком, т.к. сами трассы благодаря опуску уровня чистового потолка возможно разместить на самом потолке, что сократит как работы по штроблению, так и сами длины коммуникаций!

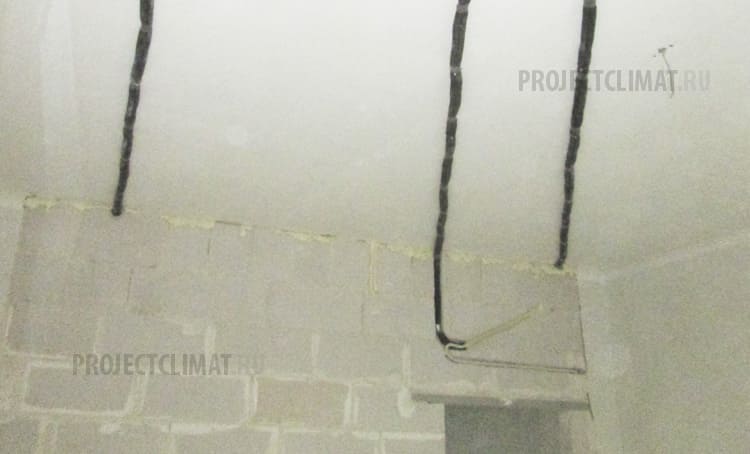

Укладка медных труб в теплоизоляции в штробу

Шаг №4

Укладка медных труб в теплоизоляции в штробу.

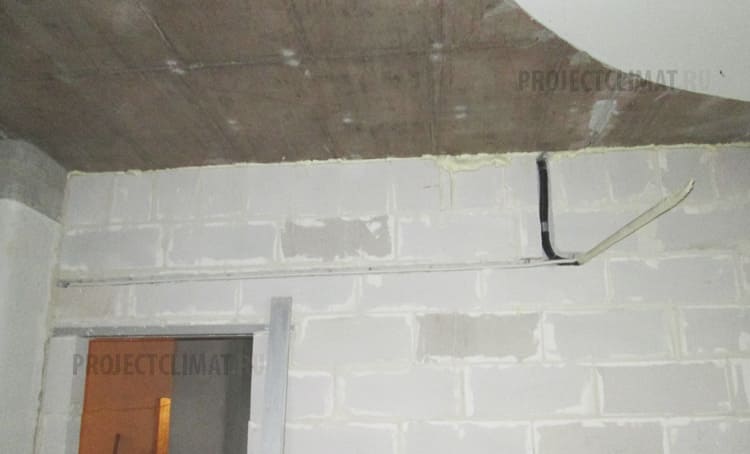

Разводка трасс по комнатам

Шаг №5

После захода внутрь квартиры каждая трасса отводится в комнату, где планируется установка кондиционера. На фотографии видно, что первый из трёх внутренних блоков будет установлен в этой же комнате над дверным проёмом. Под него также выполнено штробление в пеноблоке и заложена силиконовая трубка для удаления конденсата в канализацию.

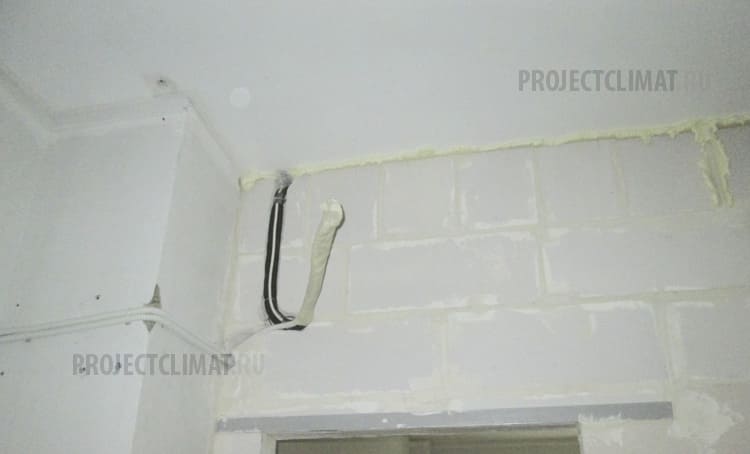

Вторая трасса мульти сплит системы

Шаг №6

Вторая трасса мульти сплит системы расположена в соседней комнате. По тому же принципу выполнен монтаж: в предварительно выполненной штробе выполняется опуск к предполагаемому месту установки и прокладывается дренаж с заведением в канализацию.
Третий блок кондиционера на три помещения

Шаг №7

Третий блок кондиционера на три помещения. От него протяжённость дренажа была максимальной из-за удалённости канализации. Что видно на следующей фотографии.

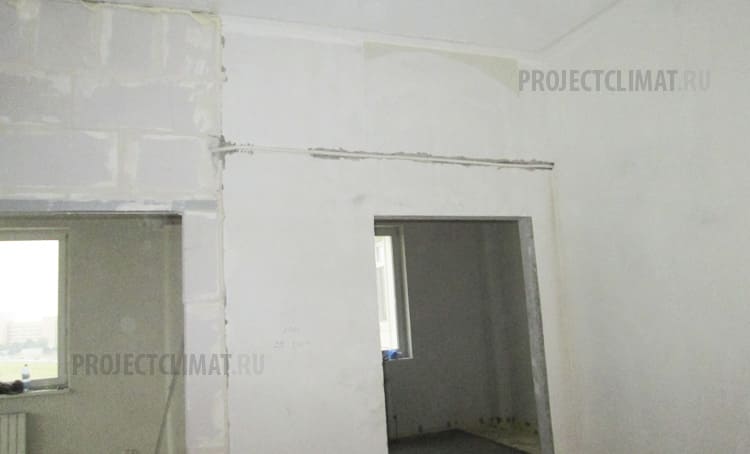

Дренаж кондиционера

Шаг №8

Было выполнено сквозное отверстие с переходом на другую сторону стены и под уклон сам дренаж заведён в санузел.

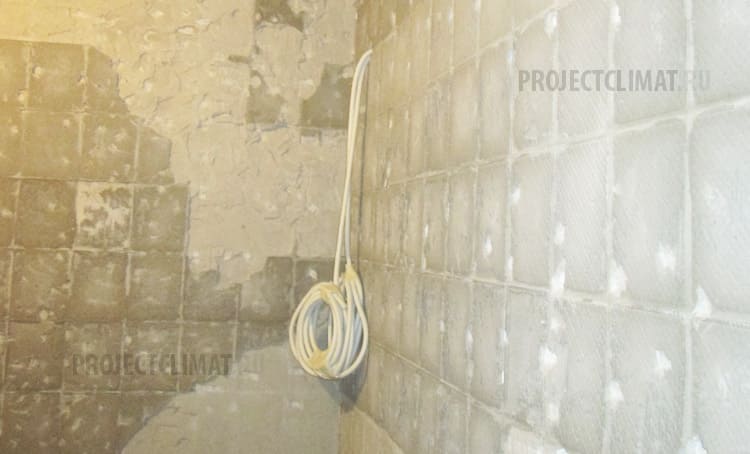

Дренажные шланги от двух кондиционеров

Шаг №9

Дренажные шланги от двух кондиционеров: заведены в санузел. Врезка дренажа в канализацию - задача заказчика. Выполняется с применением гидрозатвора, небольшого сифона, чтобы при работе кондиционеров не появлялся запах из-за затягиваемого из канализации воздуха.

Как всё это будет выглядеть после окончания ремонта? Примерно вот так:

Кондиционер в интерьере квартиры
Так выглядит серия Premium Slim Design inverter
Кондиционер MSZ-SF VE в интерьере комнаты загородного дома
Аналогичные операции проводятся с каждым из четырёх внутренних блоков: разметка под монтажную пластину, подключение трассы к штатным элементам коммуникаций, подключение питания и управления, тестирование
