Установка мульти сплит системы Daikin на 5 внутренних блоков Установка мульти сплит системы Daikin на 5 внутренних блоков



Установка мульти сплит системы Daikin на 5 внутренних блоков

Первый этап установки мульти сплит системы

Установка кондиционера может быть проведена и при уже выполненном ремонте. В подавляющем большинстве случаев. А вот мульти сплит система, к каждому блоку которой тянутся коммуникации из одной точки в 95% случаев монтируется на этапе проведения ремонта на объекте: это позволяет скрыть трассы, дренаж, крепёж под потолок или в штробу, т.е. выполнить скрытый монтаж кондиционера.

Данный объект в этом плане слегка нестандартный: установка мульти сплит системы Daikin 5MXS90, а это кондиционера на пять комнат, выполнялась в уже жилой квартире, в которой, правда, было намечено проведение косметического ремонта. И всё же работы были разбиты: выполнен монтаж кондиционера в два этапа пусть и с небольшим по времени интервалом в две недели (некоторые объекты закрываются и по 3 года! ремонты все делают по-разному).

Выбор клиента - выше всяких похвал: когда речь идёт о пяти внутренних блоках с длиной коммуникаций под 50 метров в первую очередь встаёт вопрос о надёжности оборудования. Здесь - DAIKIN. Без комментариев. А функционал? Впечатляет. В качестве внутренних блоков к мульти сплит системы выбрана серия FTXS, отличающаяся абсолютно бесшумной работой, датчиком движения на две зоны, отличным фильтром.

Первый этап установки мульти сплит системы

Демонтаж кондиционера Daikin

Шаг №1

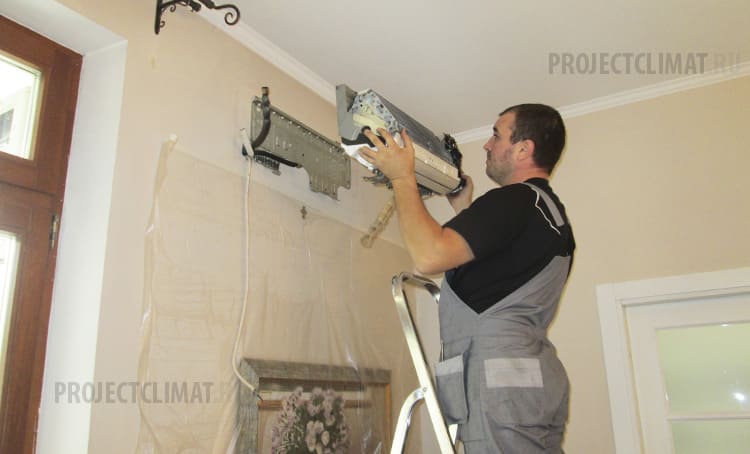

Первым делом были выполнены работы по демонтажу существующего кондиционера Daikin. Проведено отключение от коммуникаций внутреннего блока.

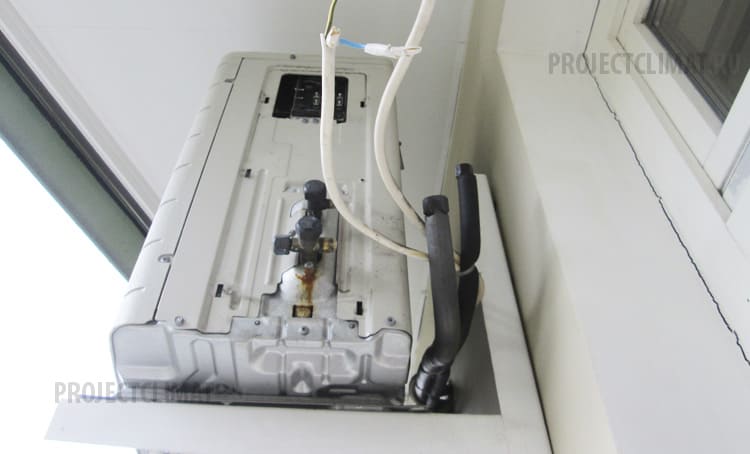

Демонтаж внешнего блока сплит-системы

Шаг №2

Демонтаж внешнего блока сплит-системы также проведён грамотно: со сбором фреона в компрессор, что позволит его установить на новое место без необходимости дозаправки кондиционера.
Штроба под фреоновый контур

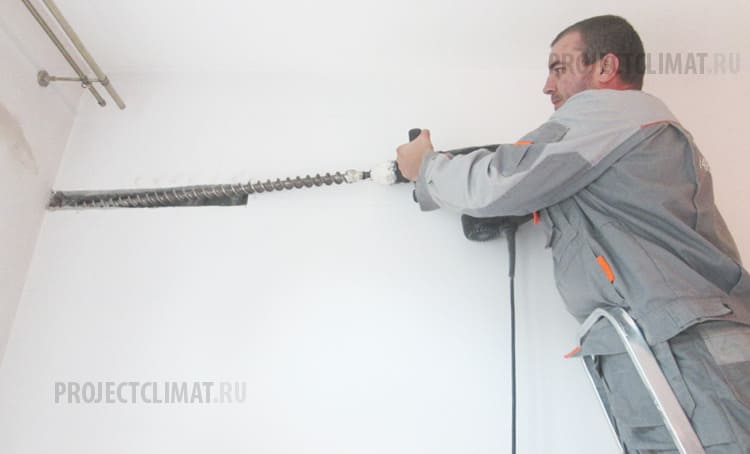

Шаг №3

Штроба под фреоновый контур выполняется в местах предполагаемой установки кондиционеров. Проводятся работы по бурению сквозных отверстий для выхода к внешнему блоку мульти сплит системы.

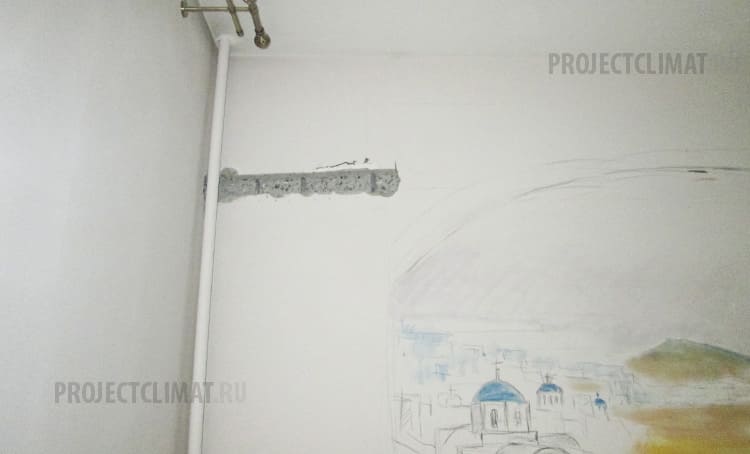

Штроба по бетону под кондиционер

Шаг №4

Штроба по бетону под кондиционер. Арматура не затрагивается ни при каких условиях!

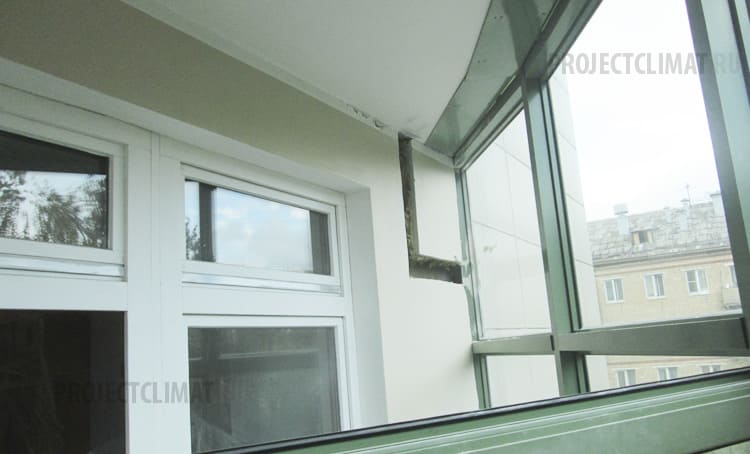

Штробы под сплит-системы

Шаг №5

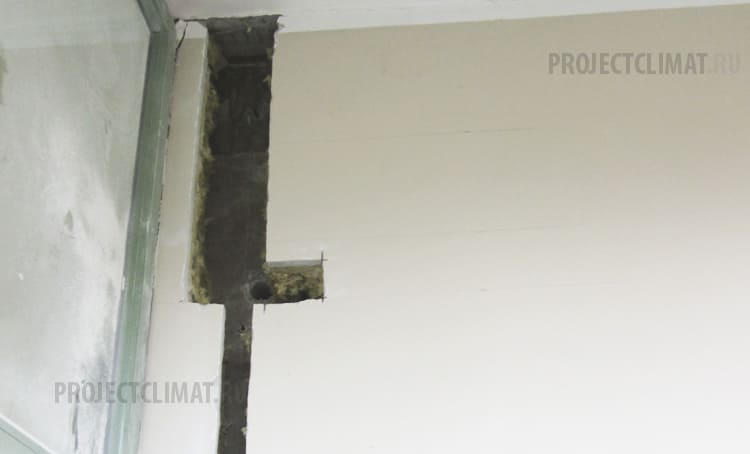

Штробы под сплит-системы. Углубление в штукатурке и в элементах утеплителя здания. Все штробы будут заделаны заказчиком после проведения косметического ремонта в квартире.
Подготовка стен к прокладке коммуникаций

Шаг №6

Подготовка стен к прокладке коммуникаций. Основная сложность объекта заключалась в том, что фасад - вентилируемый. Да и значительная протяжённость коммуникаций прокладывается именно по фасаду здания.
Высотные работы при установке кондиционера

Шаг №7

Высотные работы при установке кондиционера. Хорошо, что этаж не большой: обошлись автовышкой. В противном случае - выехал бы на объект наш штатный альпинист. Но по стоимости было бы чуть больше.

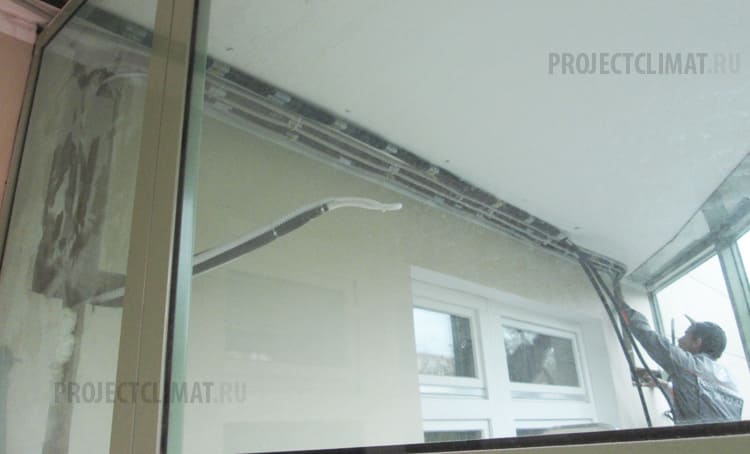

Установка кондиционера с вышки

Шаг №8

Фасад был разобран практически на всём протяжении коммуникаций. Работы проводились два дня.
Крепление фреонового контура в штробе

Шаг №9

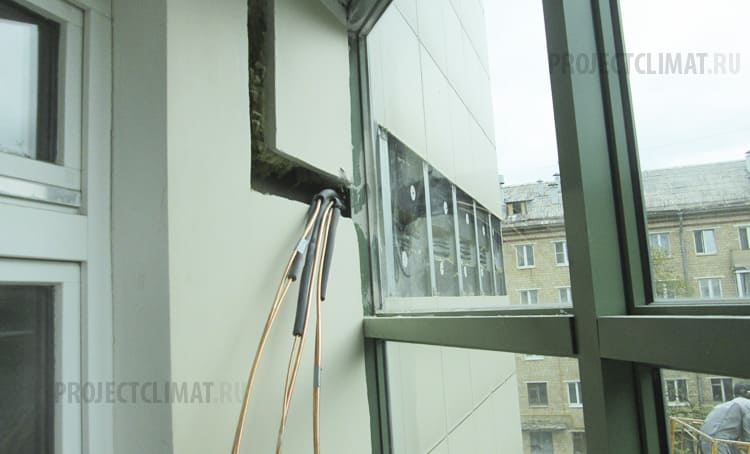

Крепление фреонового контура в штробе выполнялось с улицы, с автовышки с заведением внутрь помещения.
Фреоновый контур по потолку

Шаг №10

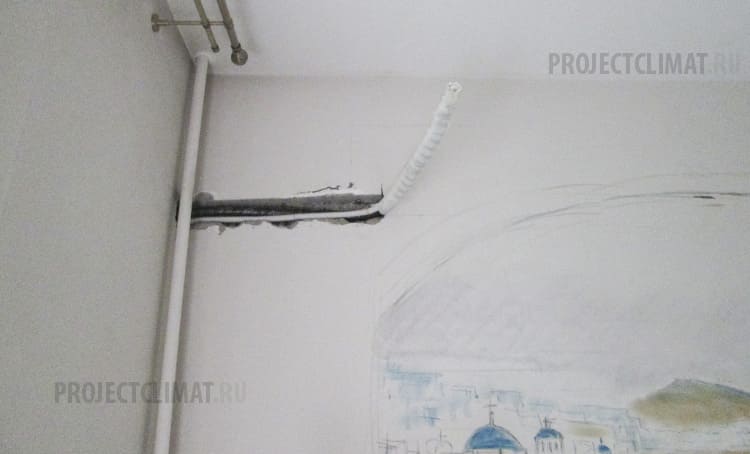

Часть коммуникаций проведена по потолку, что снижает стоимость работ по штроблению. Сами коммуникации будут закрыты после окончания проведения отделочных работ на объекте.
Заложенная трасса под кондиционер

Шаг №11

Заложенная трасса под кондиционер
Ещё одна трасса под сплит-систему

Шаг №12

Аналогично выглядят все трассы заложенные под каждый внутренний блок кондиционера.

На этом первый этап завершён. Заказчик изъявил желание провести небольшие восстановительные работы (оштукатурить стены в местах проведения работ по заглублению трассы фреонового контура).

Второй этап монтажа мульти сплит системы

Установка внутреннего блока кондиционера

Шаг №1

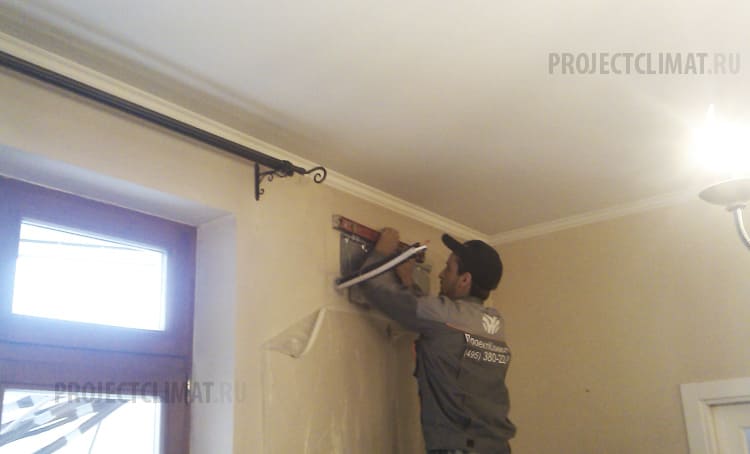

Установка внутреннего блока кондиционера в одной из комнат: крепление монтажной пластины с выравниванием по уровню.

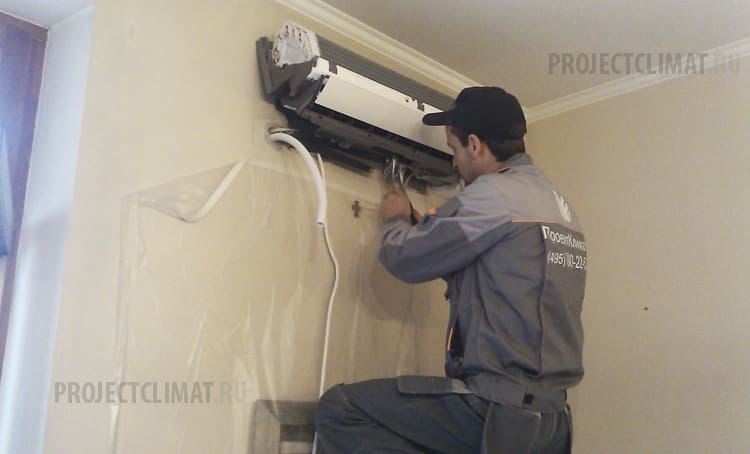

Подключение трассы кондиционера

Шаг №2

Подключение трассы кондиционера: один из самых ответственных моментов: от качества вальцевания зависит герметичность и отсутствие стравливания фреона.

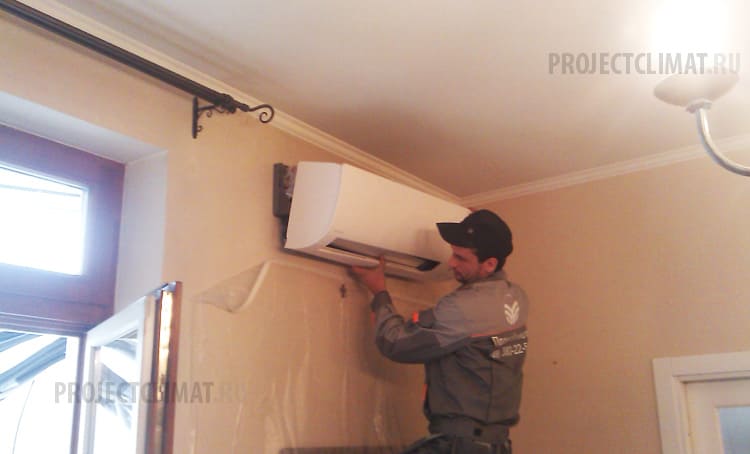

Крепление внутреннего блока мульти сплит системы

Шаг №3

Крепление внутреннего блока мульти сплит системы.

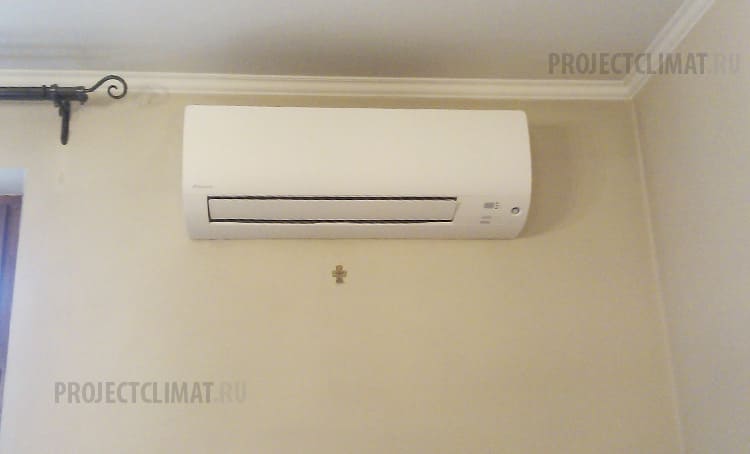

Кондиционер в интерьере квартиры

Шаг №4

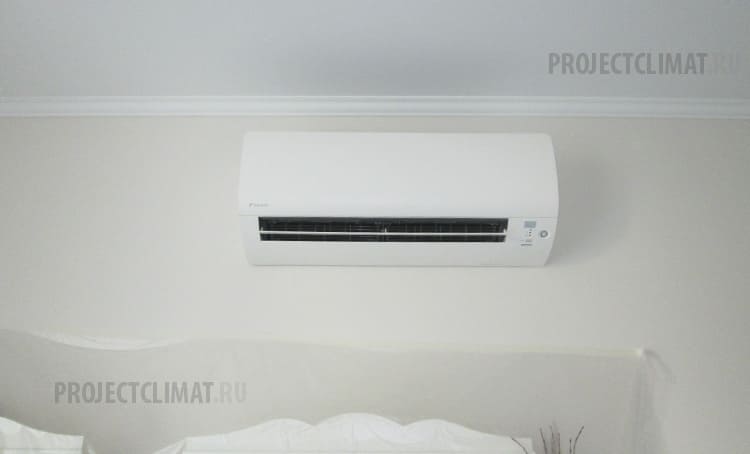

Кондиционер в интерьере квартиры. Смотрится лаконично, красиво: нет и намёка на подведённые к нему коммуникации.
Сверление отверстий под монтажную пластину

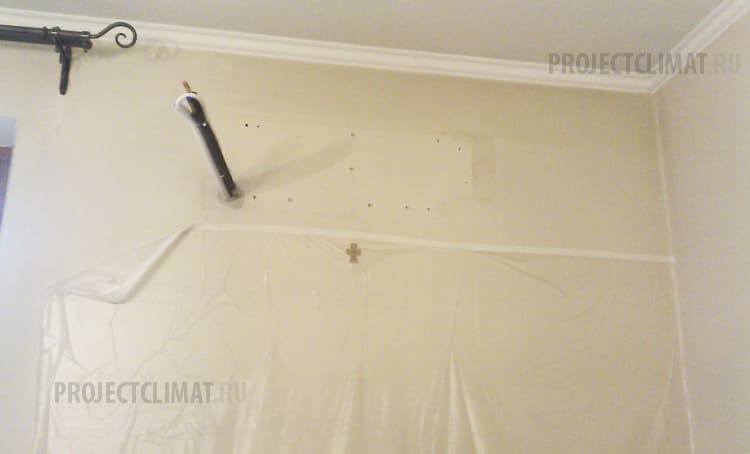

Шаг №5

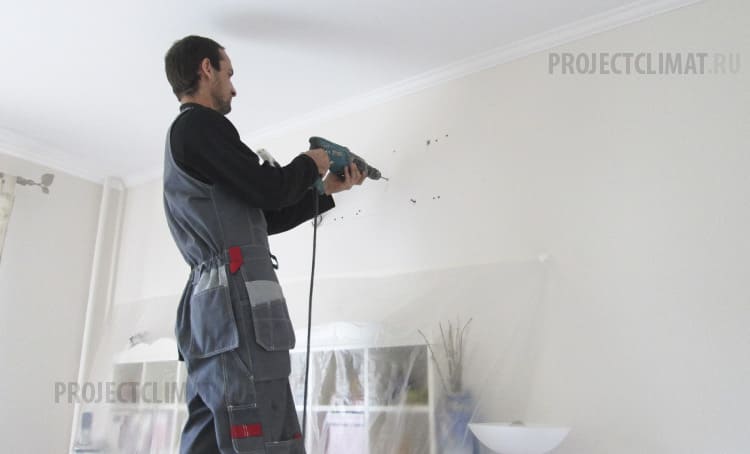

Сверление отверстий под монтажную пластину.Самый шумный этап второй части установки кондиционера.
Вальцевание трассы сплит-системы

Шаг №6

Пластина смонтирована, выполняется вальцевание элементов для последующего соединения со штатными элементами оборудования.
Установка сплит-системы

Шаг №7

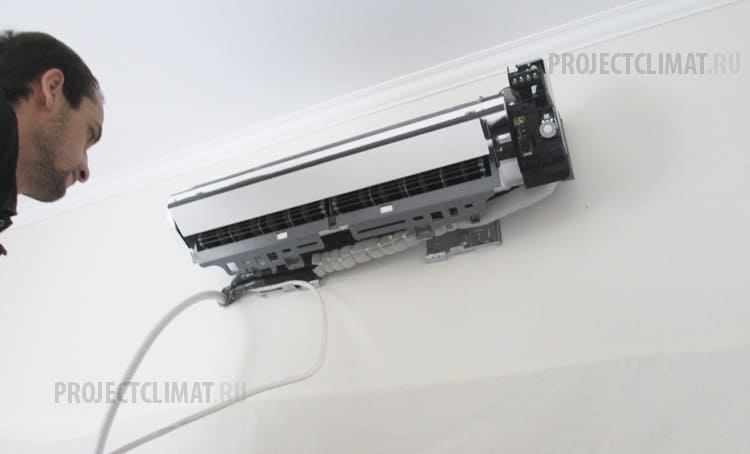

Установка сплит-системы. Демонтирован корпус кондиционера для простоты доступа к соединениям.

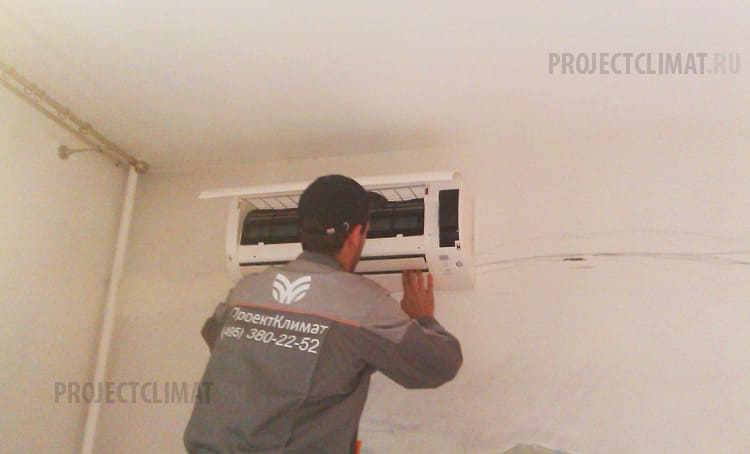

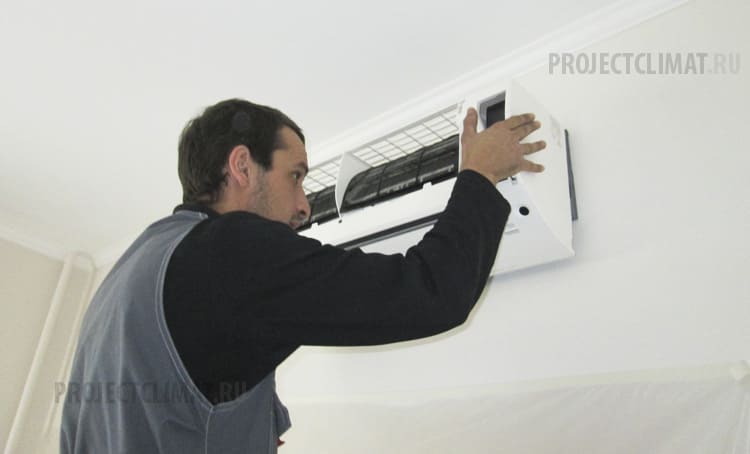

Установка фильтра в кондиционер

Шаг №8

Кондиционер "одет" и проводится установка фильтров на посадочные места.
Установка кондиционера окончена

Шаг №9

Установка кондиционера окончена. Вернее одного из пяти. Это же мульти сплит система.
Монтаж третьего внутреннего блока

Шаг №10

Монтаж третьего внутреннего блока. Мало чем отличается от предыдущих двух. Только размещением.

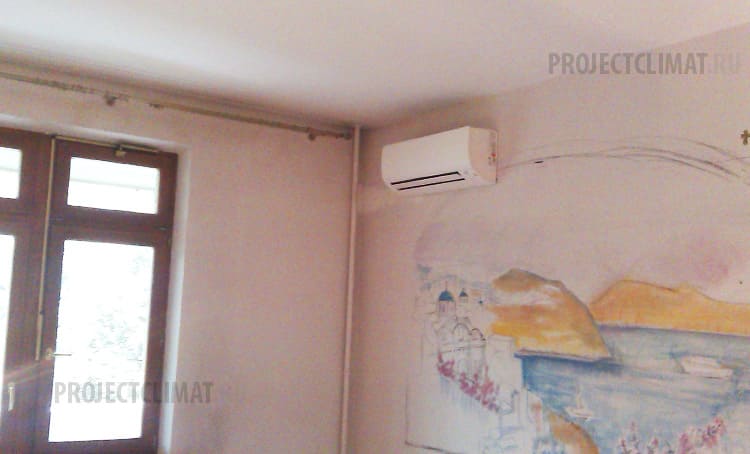

Сплит-система в интерьере

Шаг №11

Сплит-система в интерьере.
Подключение трасс к внешнему блоку

Шаг №12

Подключение трасс к внешнему блоку. После того, как все трассы соединены и контур станет герметичным - процедура вакуумирования системы для откачки атмосферного воздуха и влаги для сохранения свойств синтетических масел.

Собственно, всё. Хороший объект: с элементами нестандартного монтажа, что всегда интереснее с профессиональной точки зрения. Но и далеко не самый сложный, его всё же отнесём к бытовым системам. В полупромышленный его перевела бы трасса длиной более 100 метров и количеством внутренних блоков уже от восьми. На подобных объектах (заказывают обычно такие кондиционеры в коттеджи и офисы) устанавливают мультизональные системы кондиционирования.

С момента запуска - гарантия 3 года. И не голословные обязательства: на базе Проект Климат создана собственный сервисный отдел и сервисный центр сертифицированный DAIKIN! Поверьте, таких компаний как мы - меньше десятка по Москве: у нас ремонтируют оборудование другие климатические компании. Это наша гордость. Ну а чтобы вас окончательно убедить в верности выбора нашей компании - мы являемся действующим членом альянса строителей и проектировщиков, обладаем статусом члена СРО: это подтверждение и нашего профессионализма (в т.ч. со стороны других профессиональных компаний из сферы климата) и это дополнительные финансовые гарантии исполнения условий заключаемого договора.

Одним словом, вы по адресу!
