Установка мульти сплит системы на стадии ремонта

Закладка коммуникаций под систему кондиционирования

Шаг №1

Закладка коммуникаций под систему кондиционирования. Стадия ремонта. Особо ничего красочного: серый бетон, направляющие, фреоновая трасса и много пыли. Но без этой стадии не будет и завершающей!

Новый жилой комплекс в Москве. Стадия ремонта. Была поставлена задача выполнить проект канального кондиционирования для квартиры с установкой. Для нас это привычная каждодневная работа. В стадии реализации всегда по нескольку объектов.

Во время работы менеджера и проектировщика над объектом были изменены некоторые дизайнерские решения, что привело к невозможности установки канальных кондиционеров в квартире во всех без исключения комнатах. Как выход был предложен и в итоге реализован вариант с размещением потолочного кассетного однопоточного кондиционера, который также обеспечивал скрытый монтаж: видной остаётся только декоративная панель внутреннего блока с ИК приёмником для получения сигнала от пульта управления. Вот описание одного из блоков, рассчитанного на охлаждение помещения в 25 м².

А далее представлены фотографии с объекта, из которых вы можете понять порядок проведения работ, а если решитесь заказать установку мульти сплит системы в нашей компании - и качество проводимых работ.

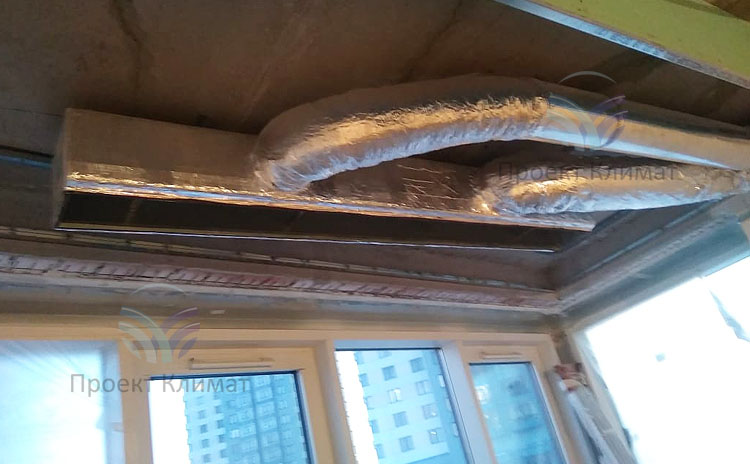

Установка канального кондиционера в квартире

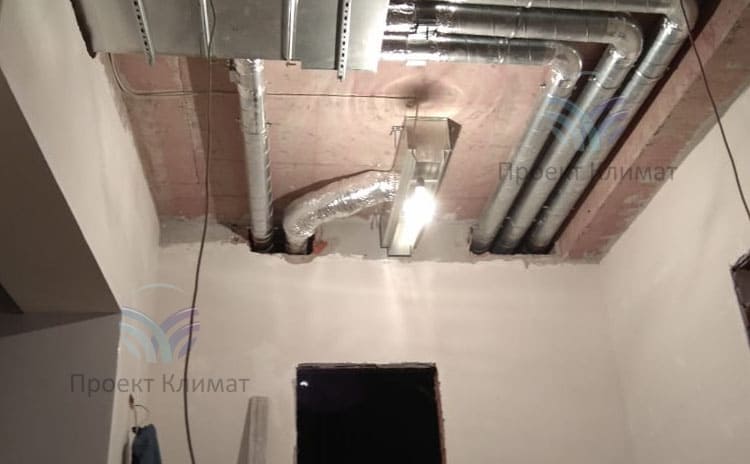

Установка канального кондиционера в квартире

Виден сам внутренний блок канального типа с адаптерами (пленумами), подключённой фреоновой трассой (изоляция чёрного цвета) и воздуховодами, а также адаптером под потолочную решётку

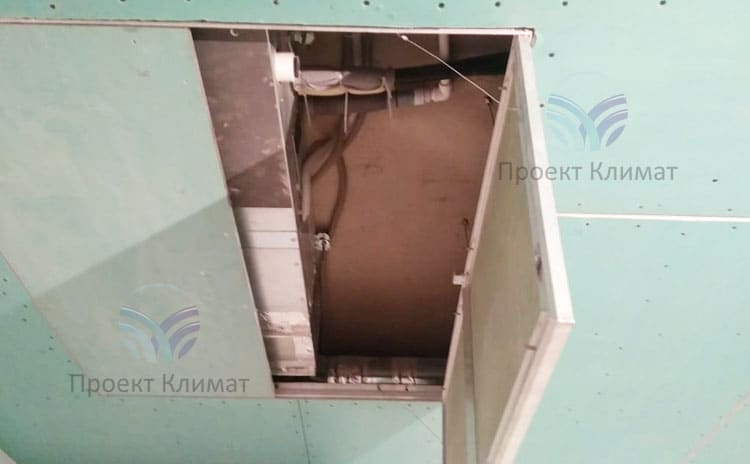

Сервисный люк для канальной сплит-системы

Люк для сервисного обслуживания кондиционера

Строители шли по пятам: буквально через пару дней сам канальный кондиционер и его воздуховоды были зашиты. Также проведён монтаж съёмного люка для сервисного обслуживания и ремонта
Адаптер под потолочную решётку

Адаптер под потолочную решётку

Воздух обязан пройти через адаптер: выравнивается поток и нет лишнего шума. Сама раздача воздуха проходит более равномерно
Потолочный адаптер под решётку канального кондиционера

Монтаж потолочного адаптера

За что и любят канальные кондиционеры - это за возможность скрытого размещения. При этом сам внутренний блок может и не находиться в этой комнате, подавай воздух через каналы
Однопоточный кассетный кондиционер Mitsubishi Electric

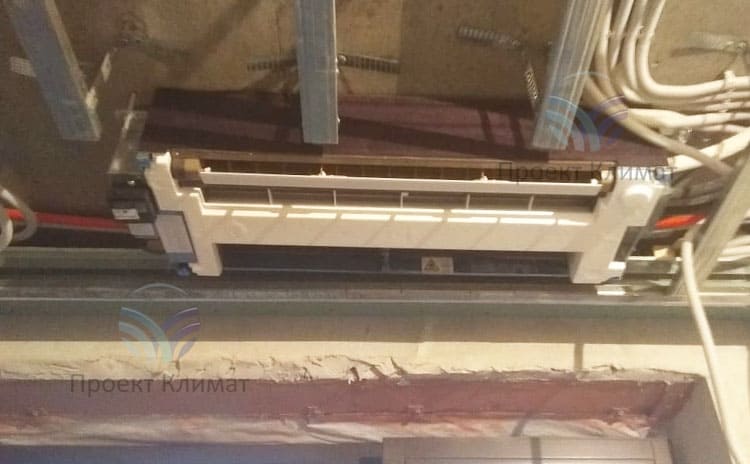

Кассетный кондиционер Mitsubishi Electric

Только не обычный кондиционер кассетного типа: однопоточный, раздаёт воздух в одном направлении. На фотографии только его внутренний блок

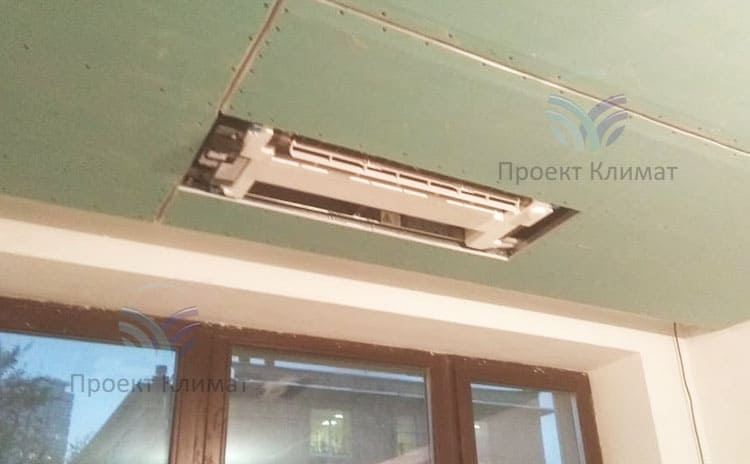

Установка кассетного кондиционера в квартире

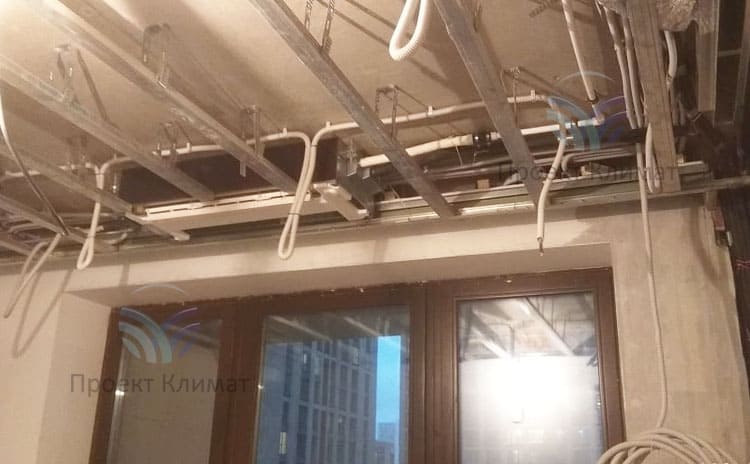

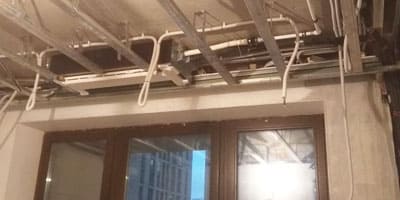

Установка кассетного кондиционера в квартире

Подведён фреоновый контур, выполнено отведение конденсата. Сам блок выравнивается на шпильках по высоте под потолком
Вид системы кондиционирования в квартире

Вид системы кондиционирования в квартире

Скоро ничего не будет видно. Если от канального кондиционера остаётся видна декоративная решётка, то от кассетной сплит-системы - панель. Она всё и закроет

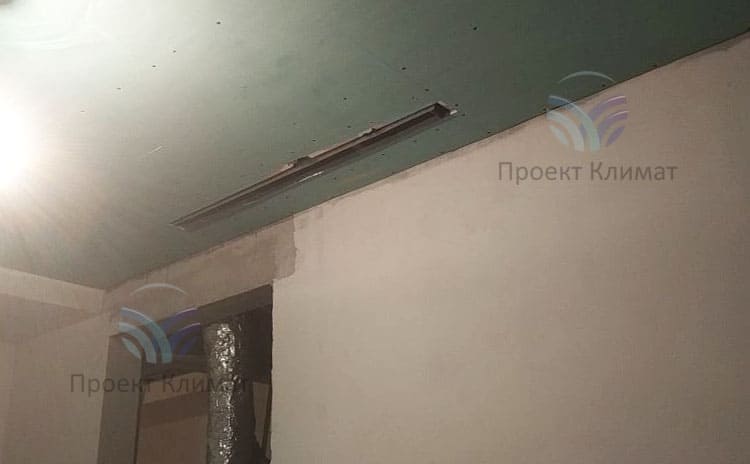

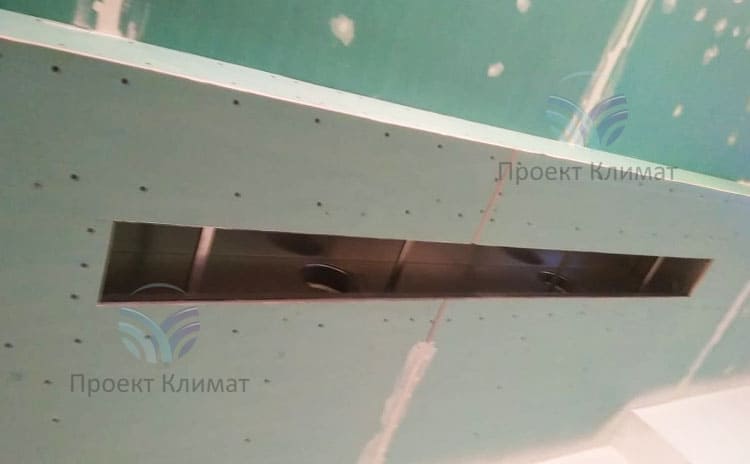

Адаптер под решётку потолочного типа

Адаптер под решётку потолочного типа

Тоненькая, узенькая декоративная решётка должна будет появиться на втором этапе на данном адаптере. Через эту решётку будет подаваться воздух в комнату

Прошло около полугода. Ремонт завершился. Нас вызвали на заключительную стадию. И вот что получилось на объекте.

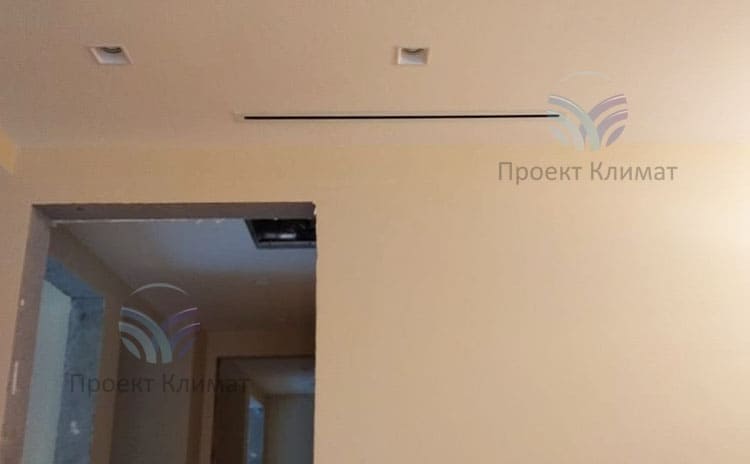

Решётка для раздачи воздуха

Решётка для раздачи воздуха

На предыдущей фотографии виден адаптер под неё. А вот и сама решётка: появилась на втором этапе

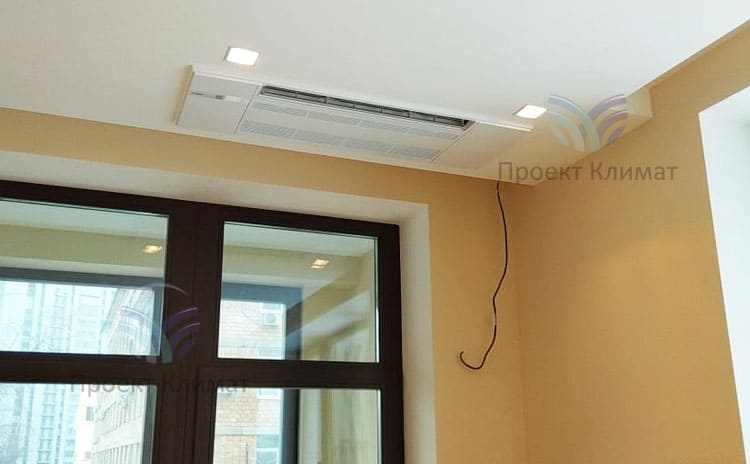

Кассетный кондиционер в квартире

Кассетный кондиционер в квартире

Так выглядит кассетный кондиционер в квартире после окончания всех работ. Только декоративная панель с приёмником ИК-сигнала

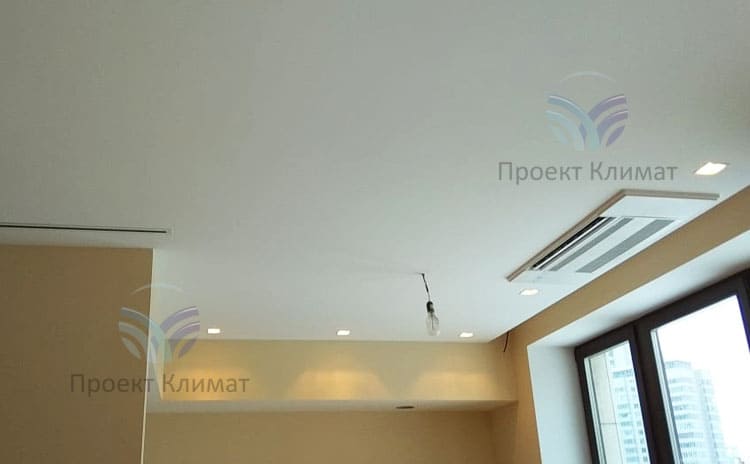

Кассетный кондиционер и решётка

Кассетный кондиционер и решётка

Как обычно на втором этапе - только чистовые работы. Да ещё и пуск-наладка системы

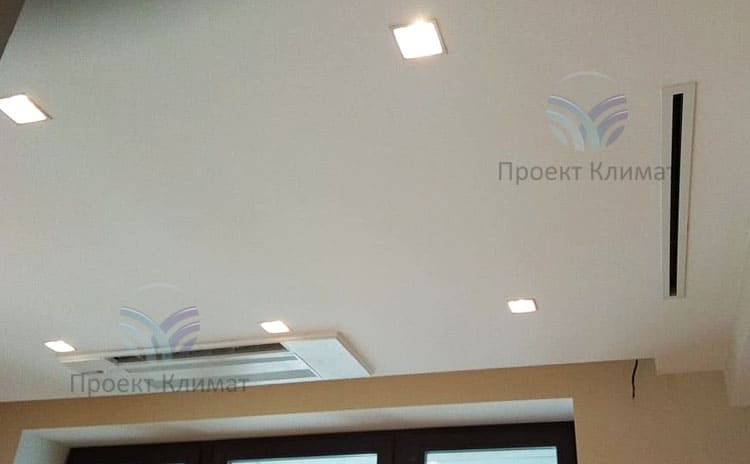

Охлаждение комнаты кассетными кондиционерами

Охлаждение комнаты кассетными кондиционерами

Стоит отметить, что выбор пал на Mitsubishi Electric ещё и потому, что блоки данного производителя имеют минимальную высоту. Пощадили потолки!

А знали ли вы, что есть возможность обеспечить ещё и подачу свежего воздуха через кондиционер или объединить (дополнить) с системой увлажнения воздуха!


На подавляющем большинстве наших объектов реализована схема канального кондиционера с подачей свежего воздуха. Сам кондиционер ни откуда его не берёт: просто создаётся совсем небольшая система вентиляции (воздуховод с выводом на улицу, решётка, фильтр, клапан с электроприводом, подогреватель, глушитель шума), которая и выполняет функцию подачи небольшого, но достаточного объёма воздуха с улицы для создания небольшой вентиляции в квартире. Два в одном.
