Первый этап установки мульти сплит-системы на 4 комнаты

Мульти сплит системы всё больше получают популярность за счёт отсутствия необходимости монтажа нескольких внешних блоков: сохраняется эстетический внешний вид фасада, да и не всегда это место на фасаде и найти-то можно. Практически все мульти сплит системы - это инверторные кондиционеры: они надёжные, экономичные и функциональные. Выбор мульти сплит системы зависит от:

  • требуемого количества внутренних блоков, которые планируется подключить: сколько комнат необходимо охладить или обогреть
  • от суммарной мощности охлаждения: какую номинальную мощность должен выдавать компрессор
  • от способности кондиционера прокачать требуемые длины фреоновых трасс

В данном случае выбрана мульти сплит система с максимальным количеством блоков - пять. Но использоваться будут лишь четыре пары портов: 4-х головый кондиционер не проходил по мощности охлаждения и мощности компрессора. Не самый плохой вариант,: в современных многоквартирных домах, где есть требования ТСЖ по размещению внешних блоков на строго определённых местах (часто на пожарных лестницах) бывали случаи с установкой мульти сплит системы на 5 внутренних блоков с подключением всего двух кондиционеров.

Первый этап установки мульти сплит система на 4 внутренних блока

Внешний блок мульти сплит системы

Шаг №1

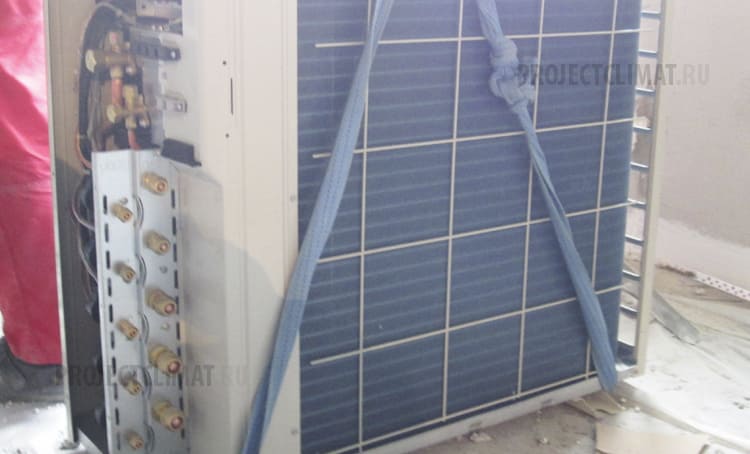

Внешний блок мульти сплит системы. Всего на внешнем блоке - пять пар портов, т.е. подключение возможно пяти кондиционеров. Использованы лишь четыре, т.к. другой, рассчитанный на 4 блока не удовлетворял требованиям по мощности охлаждения и максимальной длине коммуникаций
Прокладка фреоновых трасс

Шаг №2

Прокладка фреоновых трасс выполнена с подведением к одному внешнему блоку: видно, как трассы уже раскиданы по потолку для отведения по помещениям
Трассы кондиционера выведены к внешнему блоку

Шаг №3

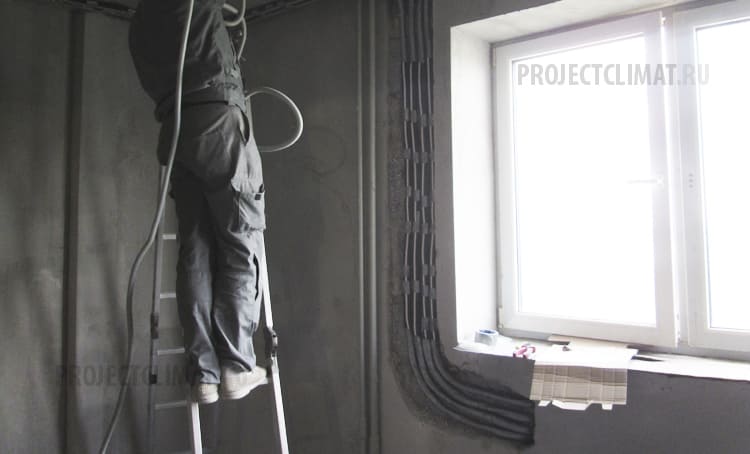

Трассы кондиционера выведены к внешнему блоку, аккуратно уложены в заранее выполненные углубления в стенах - в штробу
Одна из трасс мульти сплит системы

Шаг №4

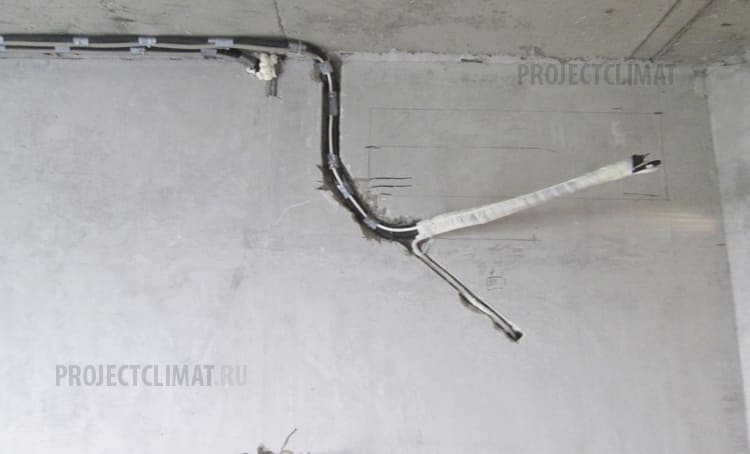

Одна из трасс мульти сплит системы: кондиционер будет находится в помещении, куда изначально заведены все коммуникации. Если присмотреться рядом проложена вторая, которая через сквозное отверстие под потолком уходит в соседнюю комнату
Протяжка фреонового контура по потолку

Шаг №5

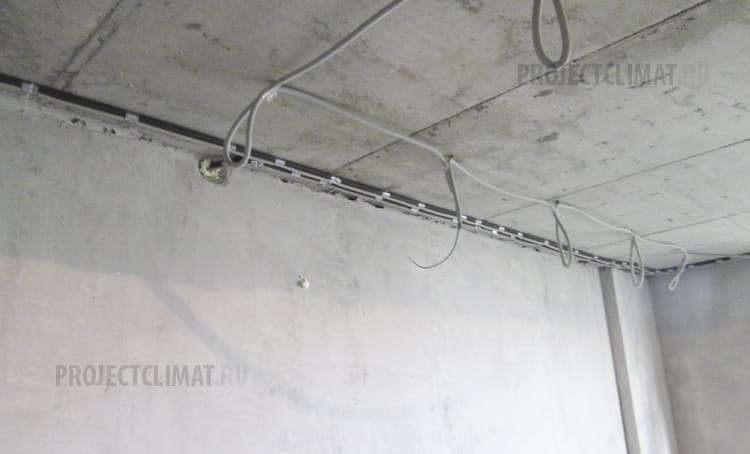

Протяжка фреонового контура выполнена по потолку. Также проведено бурение сквозного отверстия под дренаж для отвода конденсата к ближайшей точке слива
Отведение дренажа от кондиционера

Шаг №6

Отведение дренажа от кондиционера: белая силиконовая трубка проходит насквозь и крепится с той стороны стены, заложена в санузле в штробу и подходит к канализации
Окончание прокладки трассы

Шаг №7

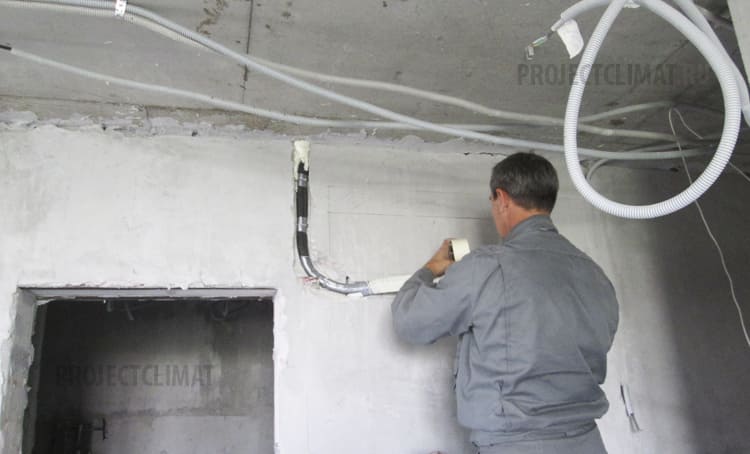

Окончание прокладки трассы: заглушены обе трубки. Так она останется до второго этапа. И ни в коем случае нельзя её гнуть, отгибать, вешать на неё вещи - слишком дорого обойдётся её исправление при уже проведённом ремонте!
Аналогично выполняется монтаж фреонового контура

Шаг №8

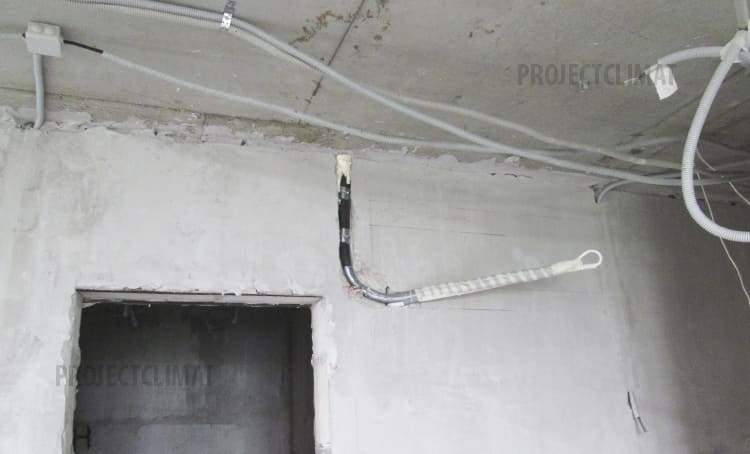

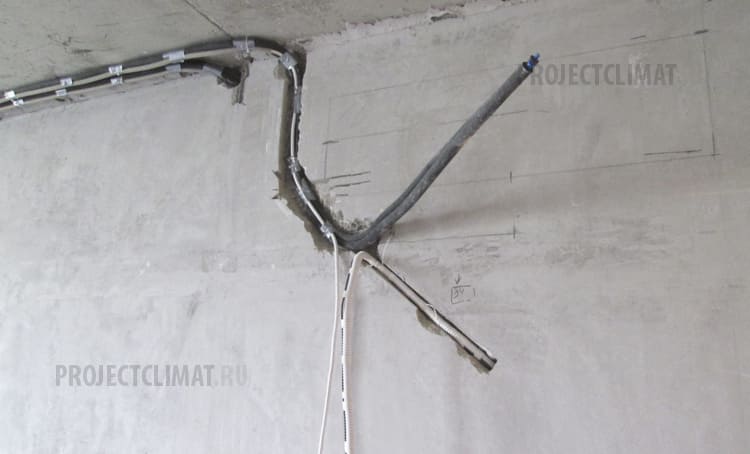

Аналогично выполняется монтаж фреонового контура под второй внутренний блок мульти сплит системы
Окончание первого этапа для второй трассы

Шаг №9

Окончание первого этапа для второй трассы. Как видно из фотографии дренажный шланг сразу выходит в санузел, на её сгибе - отверстие
Третий кондиционер

Шаг №10

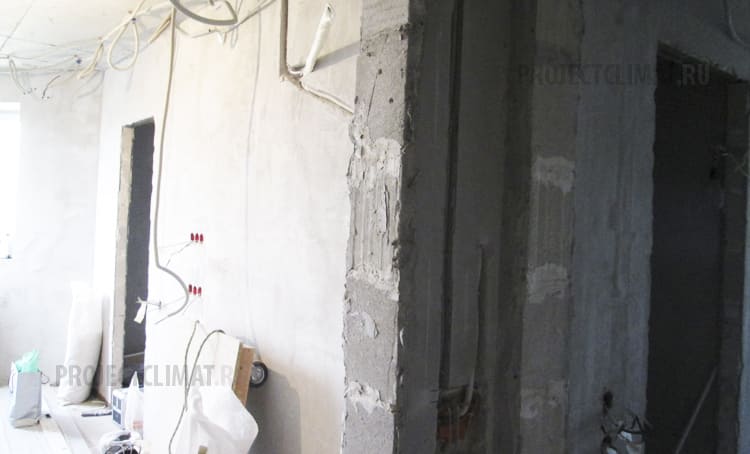

Третий кондиционер. С ним чуть сложнее. По дренажу. Сама трасса выведена, но если присмотреться - дренаж проходит далее и выходит на противоположной стороне стены, заходя в подготовленную нишу, в которую планируется установить дренажную помпу для конденсата
Помпа для кондиционера

Шаг №11

Помпа для кондиционера. Зачем нужна? Просто для этого блока невозможно было обеспечить должный уклон дренажной трубки на всём её протяжении, т.е. конденсат не пошёл бы в канализацию
Четвёртая трасса мульти сплит системы

Шаг №12

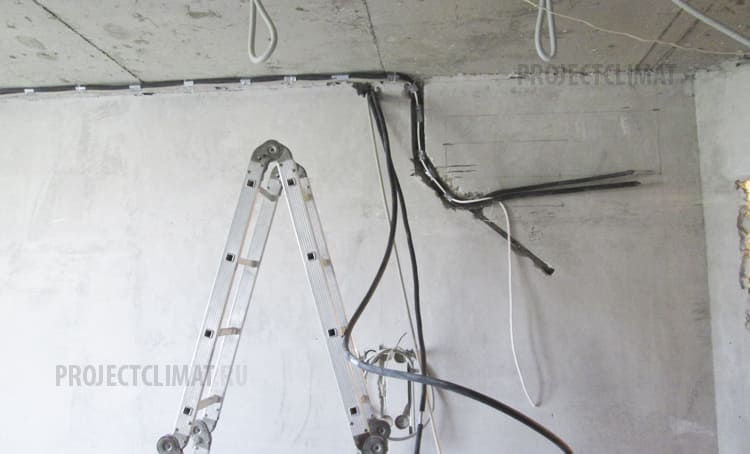

Четвёртая трасса мульти сплит системы. С ней такая же история: невозможно обеспечить отведение дренажа самостоятельно. Как видно из фотографии - дренаж пошёл далее под уклон с переходом на сопряжённую стену и выходом на противоположную сторону, в корридор
Подготовленное под помпу углубление в стене

Шаг №13

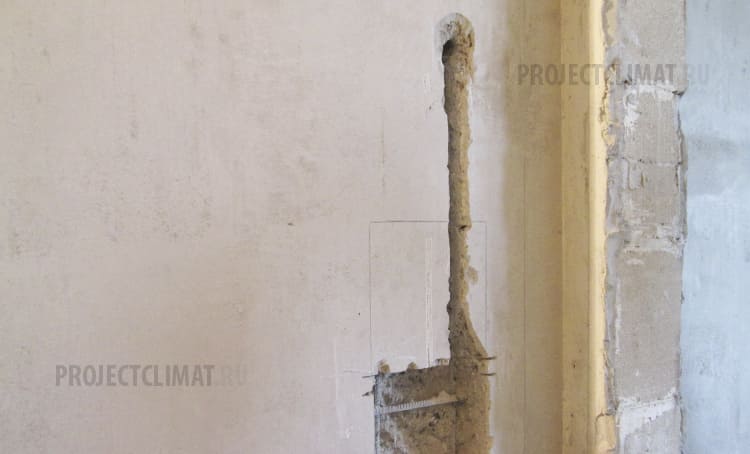

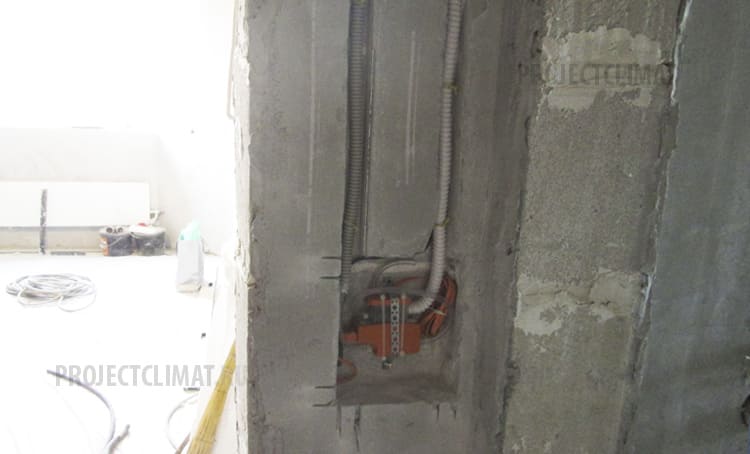

Подготовленное под помпу углубление в стене
Дренажная помпа смонтирована

Шаг №14

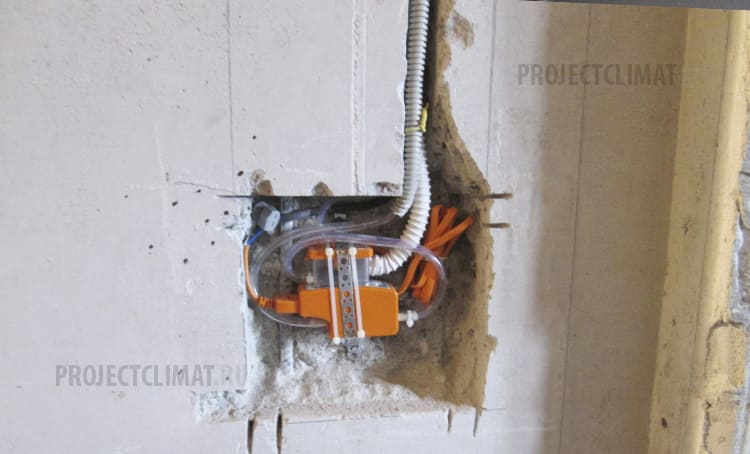

Дренажная помпа смонтирована, подведено питание и система дренажных трубок
Прокладка фреоновой трассы под потолком

Шаг №15

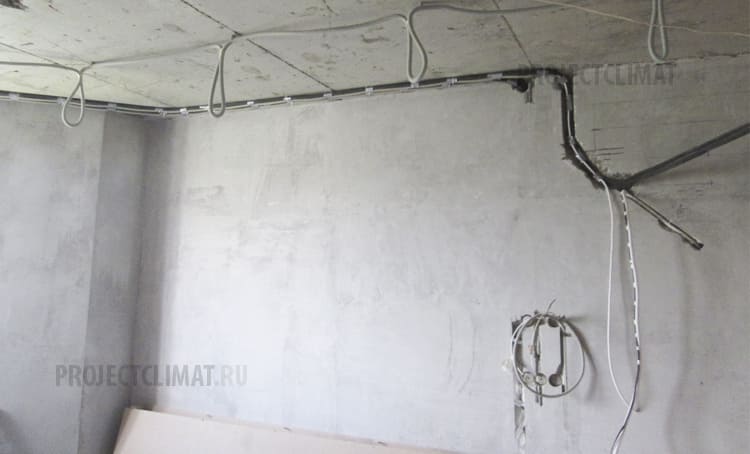

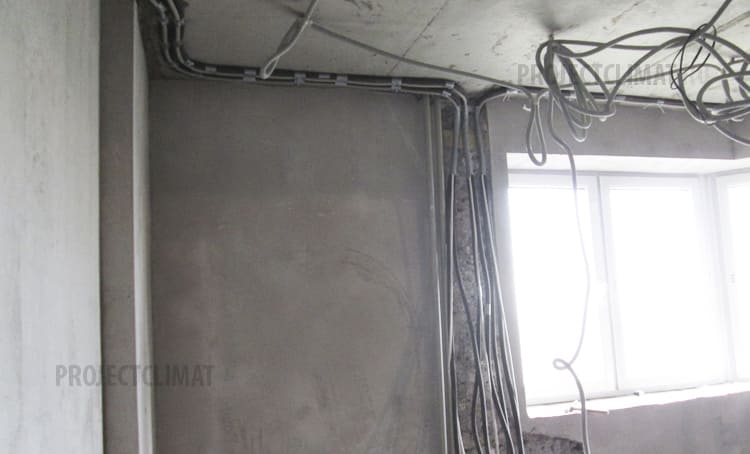

Возвращаясь назад: две другие трассы также проведены по потолку. Хорошо, что сам потолок будет опускаться: это позволило нам воспользоваться свободным пространством, не выполняя излишнего штробления

На этом первый этап установки при монтаже кондиционера в два этапа завершён. Далее - дело за заказчиком, а вернее, за расторопностью его строителей: бывают объекты с разницей по времени этапов и в неделю (косметический ремонт), а имеются в портфолио компании и с разницей в 3 года (разные у всех ситуации).
