Закладка фреоновых трасс в квартире

Шаг №1

Классика жанра. Только на стадии ремонта можно провести все работы так, чтобы за отделкой не было видно и самих коммуникаций.

Каков бы ни был объект: обычная настенная сплит-система, мульти сплит система или же полупромышленная мультизональная система кондиционирования на целое здание - мы применяем качественные расходные материалы. Если это медная трубка, то толстостенная, а не китайская "фольга" или российское "решето" (из которой уходит и газ, и масло); если дренаж, то это качественная силиконовая трубка, а не невнятная гофротруба; если кабель, то ГОСТ`овский; если теплоизоляция, то это вспененный каучук, а не аналог - сантехнический полиуретан (он дешевле, да вот только не держит перепад температур).

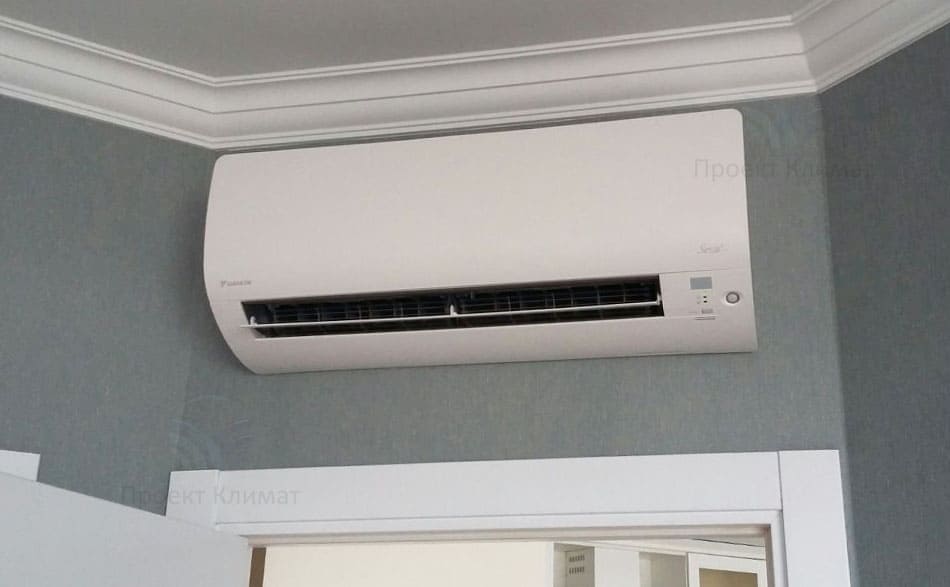

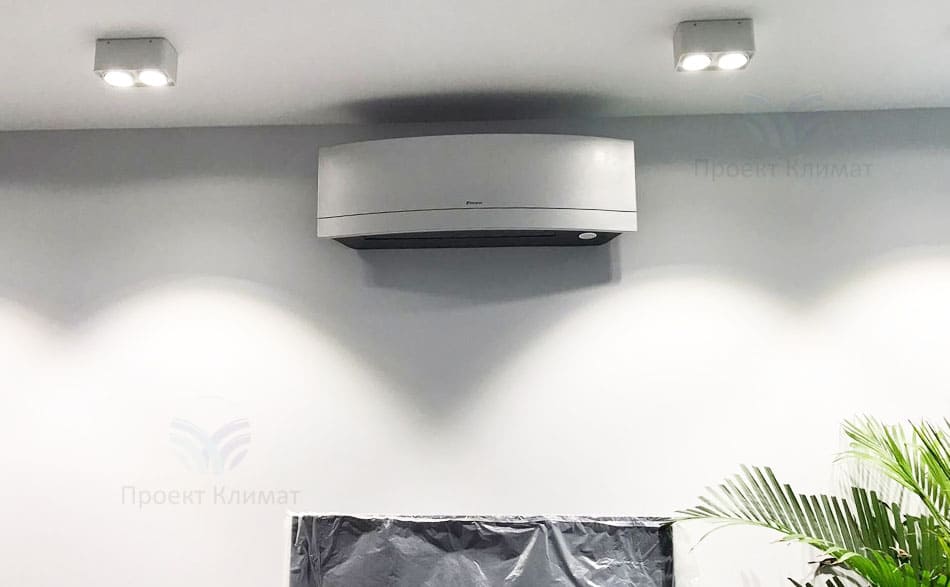

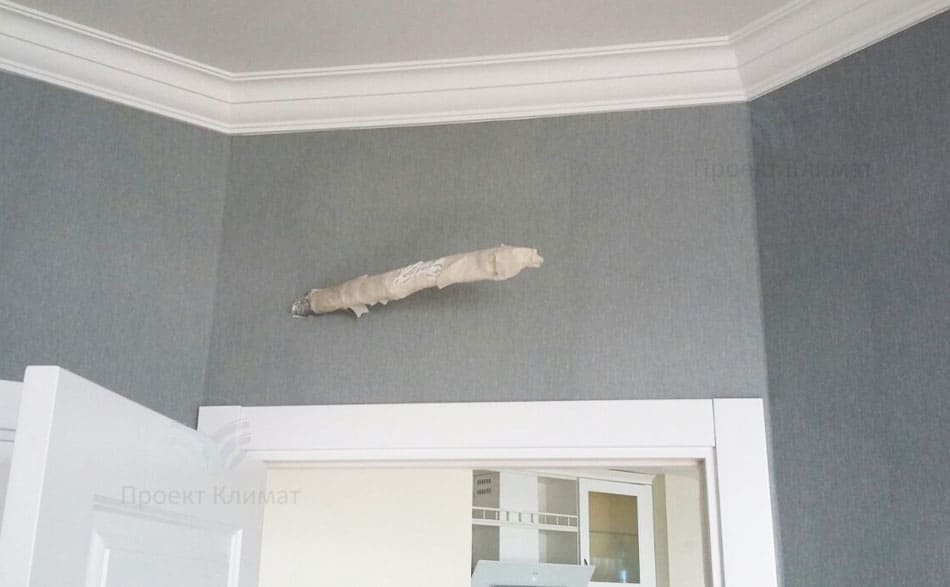

Ниже представлены несколько фотографий со второго этапа (когда отделочные работы завершены и мы выполняем довеску внутренних блоков):

Ну а пока что на объекте - ремонт. Закладка магистралей под одну мульти сплит-систему на две комнаты и под один отдельный кондиционер.

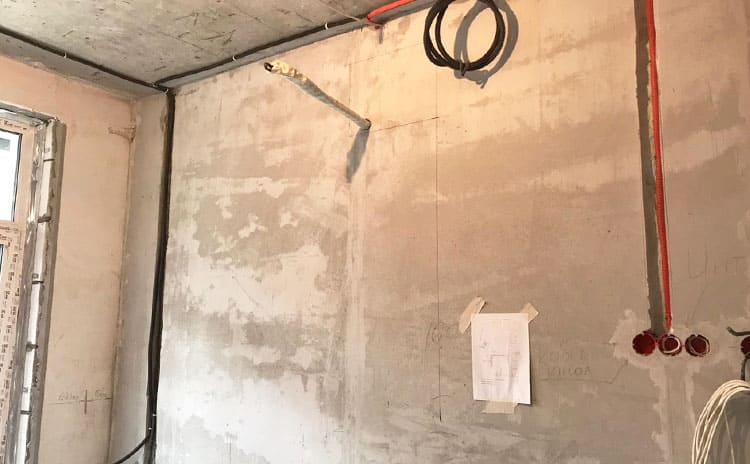

Вывод трасс от внешнего блока мульти сплит-системы

Мульти сплит - на два кондиционера. Одна трасса выведена на эту же стену с переходом на сопряжённую насквозь, в соседнюю комнату. Вторая трасса идёт по полу под кондиционер для данного помещения.

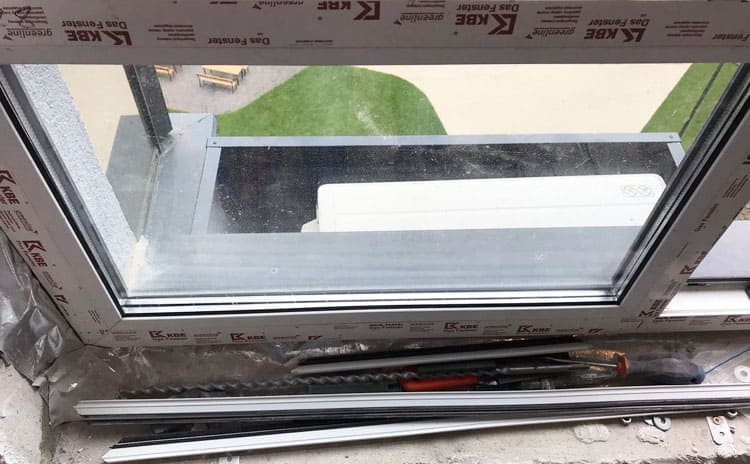

Кондиционер в корзине на фасаде

Сама мульти сплит-система располагается, как большинство в современных жилых комплексах, в отдельном месте - в декоративной корзине. Зачастую требуется ещё и оборудование подобрать с подходящими габаритами.

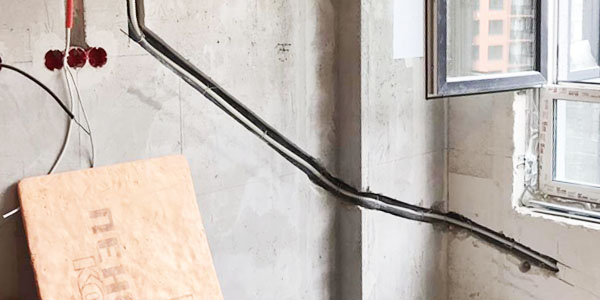

Фреоновая трасса в штрабе

На стадии ремонта все коммуникации можно спрятать. В штукатурке выполняется углубление 60х40. Данная трасса через сквозное отверстие выводится с другой стороны, в соседнюю комнату, где и будет располагаться сам кондиционер

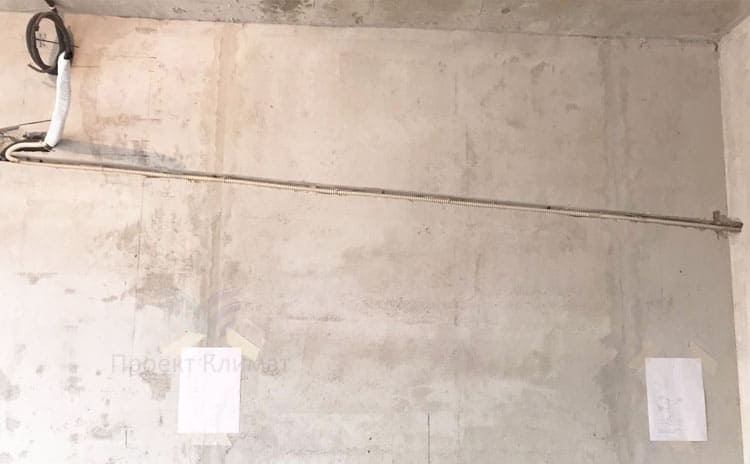

Вывод коммуникаций кондиционера на стену

А вот и сама трасса. Согласно дизайн-проекта, снижения уровня потолков определяется место установки. Изменить место размещения после завершения отделочных работ будет крайне сложно, иногда даже невозможно.

Дренаж от кондиционера

На данной фотографии пример отведения конденсата в канализацию. Жёсткое требование управляющей компании. Также - в штрабе и дренажный шланг идёт под уклон для свободного слива без применения помпы.

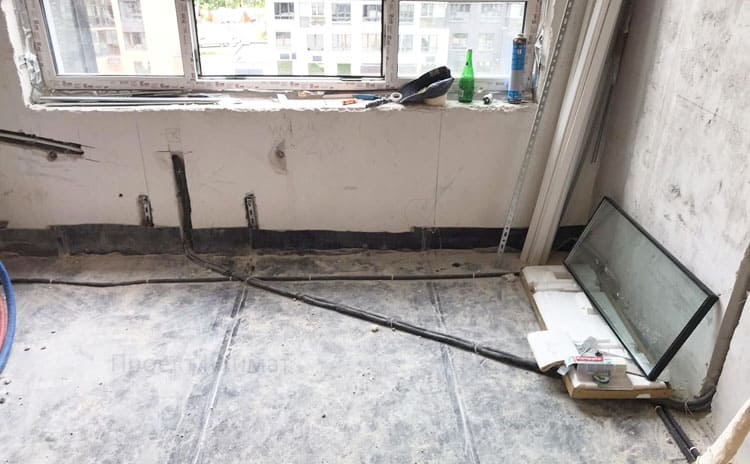

Фреоновая трасса кондиционера в штрабе

Вот и второй холодильный контур. Поднимается с уровня пола на стену. Также в штрабе для обеспечения скрытой установки кондиционера.

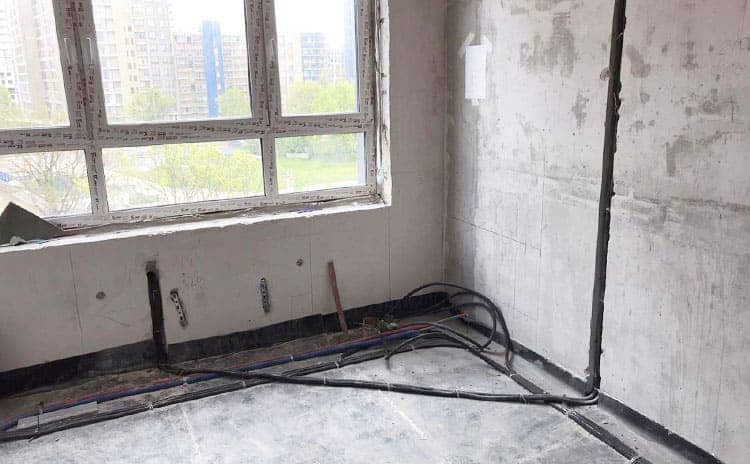

Второй кондиционер

А вот и завершение работ по закладке трасс. Снизу также видна нитка трубопровода под свободный сток дренажа, который пойдёт самотёком. Ближайшая точка слива - за соседней стеной, санузел.

Собственно, на данном этапе - всё. Ждём завершения ремонта на объекте и вызова нас для второго этапа, на котором проводится вакуумирование трассы, навеска внутренних элементов, запуск фреона в коммуникации и тестовый прогон на всех доступных режимах работы мульти сплит системы.

Из небольших видео-зарисовок вы можете составить представление о каждом из этапов:
