Установка мульти сплит системы и кондиционера в кватрире

Штробление, бурение, прокладка коммуникаций

Мульти сплит система - отличный вариант для охлаждения сразу нескольких помещений без необходимости развесить на фасаде здания множества внешних блоков. Жаль, что из-за того, что все трассы подводятся к одному внешнему блоку длина коммуникаций выше на 20-30% относительно обычных сплит-систем.

Кондиционеры данного типа в подавляющем большинстве устанавливают на этапе ремонта: сами посудите, куда деть трассы? Проложить фреоновый контур внутри помещения при готовом ремонте - убить ремонт напрочь, по фасаду - не эстетично. Кондиционер на два внутренних блока ещё можно установить при готовом ремонте без существенных изъянов для эстетики, особенно если внутри блоки размещаются на одной стене, но с разных сторон. А вот кондиционер на три комнаты, на четыре и более - установка его подразумевает ремонт.

В данном примере представлены фотографии с объекта, который на стадии ремонта подготавливается под установку одной мульти сплит системы на два кондиционера и под одну обычную сплит-систему.

Прокладка коммуникаций под кондиционеры

Первоначально производится выполнение углубления в стене

Шаг №1

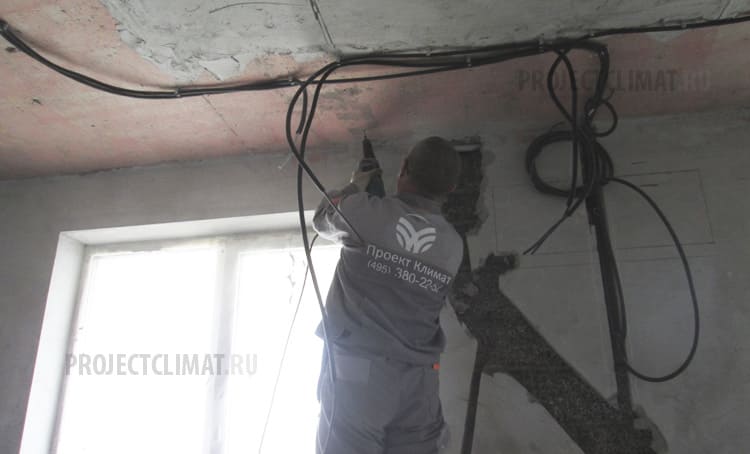

Первоначально производится выполнение углубления в стене для последующего крепления фреонового контура и дренажной системы. На фотографии - уже проведённая работа.
Крепление трассы кондиционера

Шаг №2

Значительная часть трассы мульти сплит системы пройдёт по потолку: и проще, и дешевле. Дешевле потому, что нет необходимости штробить стены. Хорошо, что на объекте чистовой потолок будет опускаться на достаточное расстояние.
Укладка фреоновой трассы в штробу

Шаг №3

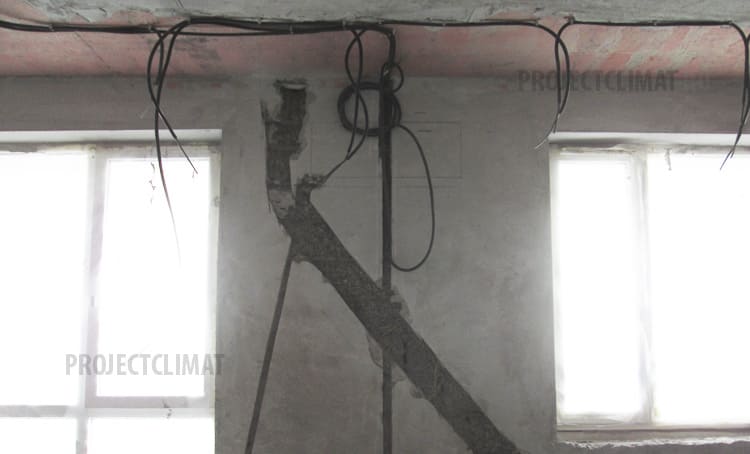

Укладка фреоновой трассы в штробу. Основной этап установки на этапе проведения ремонта в квартире.
Одна из трасс сплит-системы

Шаг №4

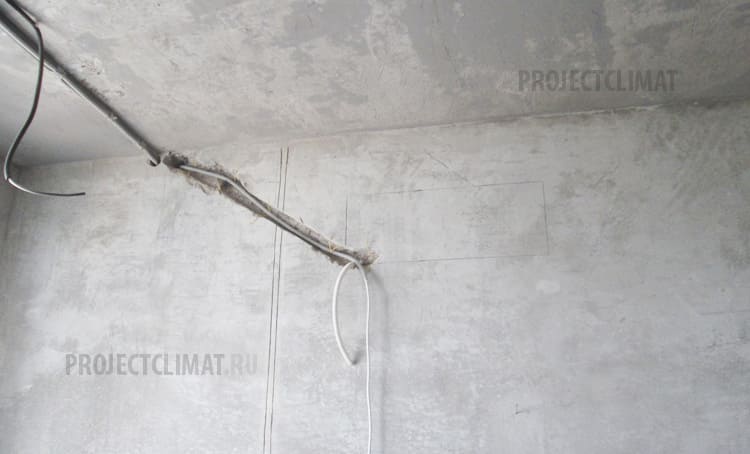

Одна из трасс выведена непосредственно в данной комнате. Это фреоновый контур обычной сплит-системы внешний блок которой вывешен за соседним окном слева.
Коммуникации кондиционера

Шаг №5

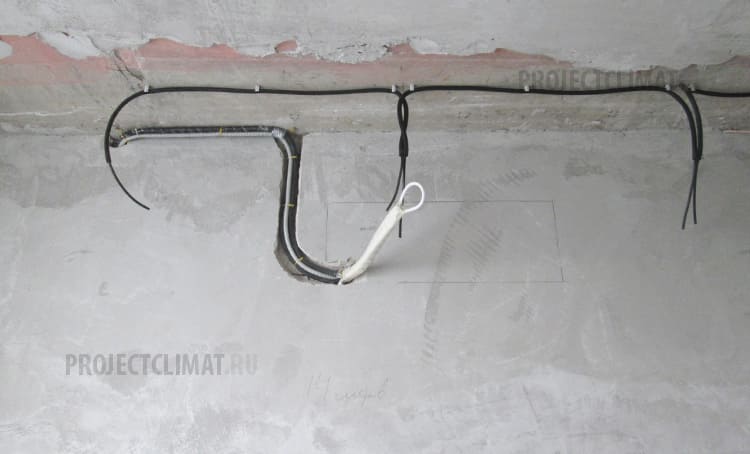

Обе трассы по потолку зашли в соседнее помещение. В обоих уже выполнены небольшие углубления для скрытой прокладки фреоновой магистрали, подведено питание и сигнальный кабель.
Начинается прокладка трассы мульти сплит системы.

Шаг №6

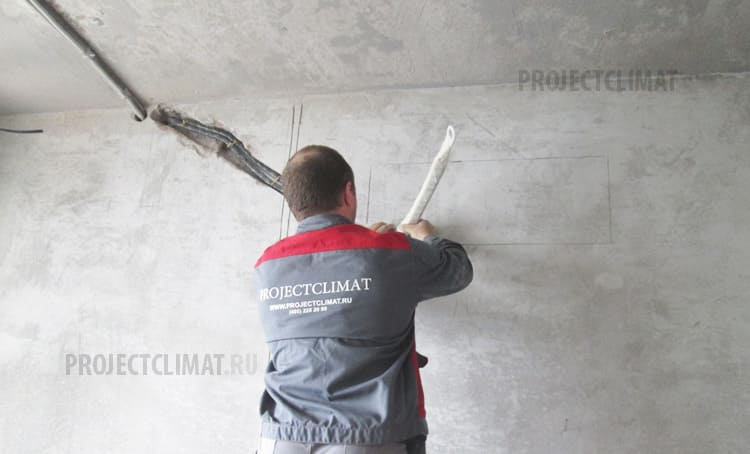

Начинается прокладка трассы мульти сплит системы.
Третий кондиционер

Шаг №7

Как вы могли видеть на предыдущей фотографии третья трасса пошла ещё дальше: в соседнюю комнату. Выйдя под потолком, она будет подведена к предполагаемому месту установки внутреннего блока. Дренаж под конденсат остался на той стороне стены (пробурено сквозное отверстие на ту сторону) и отведён в канализацию.

Заказчиком было принято решение о приобретении и поставке оборудования с вывеской внешних блоков на втором, заключительном этапе установки. Такой ход имеет место быть: решается проблема хранения и сохранности дорогостоящего оборудования на объекте. А вопрос наличия... даже если рассматриваемого оборудования не будет ни у одного из многочисленных дистрибьюторов техники всегда можно подобрать альтернативу: как по цене, так и по функционалу.

Заложенная трасса фреонового контура (1/4"-3/8") является универсальной для всех производителей бытовой линейки и подразумевает возможность подключения к штатным элементам вплоть до кондиционеров, рассчитанных на охлаждение помещения в 50 м2.

Видео с примером работ, проводимых на первом и втором этапах по установке мульти сплит-систем представлено ниже:

Установка мульти сплит в коттедже

Установка мульти сплит в квартире


Коммуникации заложены, дренаж отведён в канализацию, подведены кабели питания и управления. Далее - мы ждём только окончания ремонта. Второй этап - чистовой, нет ни бурения, ни штробления, только установка внешних и внутренних блоков, вакуумирование, подключение и запуск в эксплуатацию. Установка кондиционеров, мульти сплит систем, канальных кондиционеров, а также проектирование и монтаж систем вентиляции - наш профиль, специализация, основной вид деятельности. Мы другого ничего и не умеем, но то, что умеем - делаем лучше многих и многих!

Москва, квартира

105 м2
