Фотографии с комментариями с объекта

Шаг №1

Установка мульти сплит системы. Стадия первого этапа работ с прокладкой трассы по потолку

Закладка коммуникаций мульти сплит системы Haier

Четырёхкомнатная квартира в Москве. Стадия ремонта. На фасаде крепить блок - нельзя, только на отведённом под это месте лоджии. Принято. Выполняем.

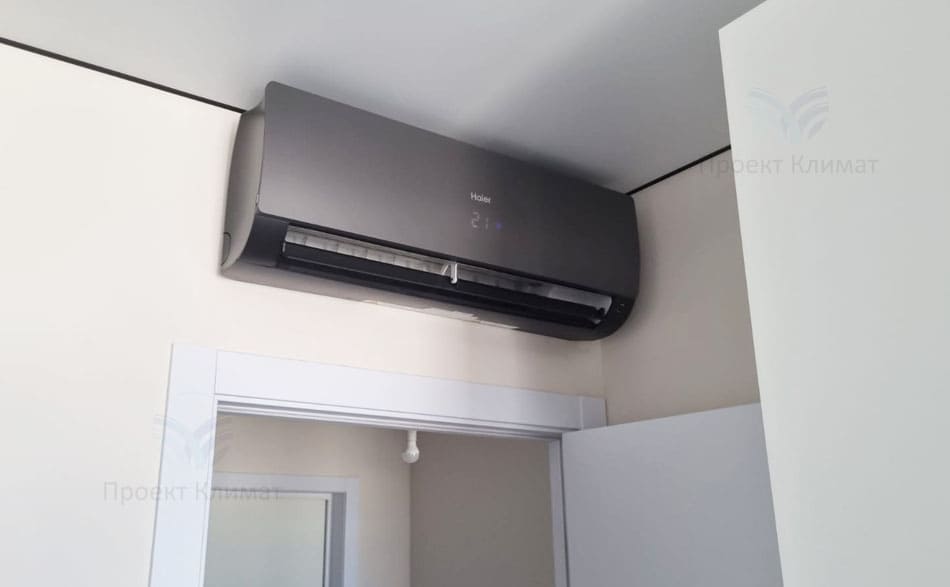

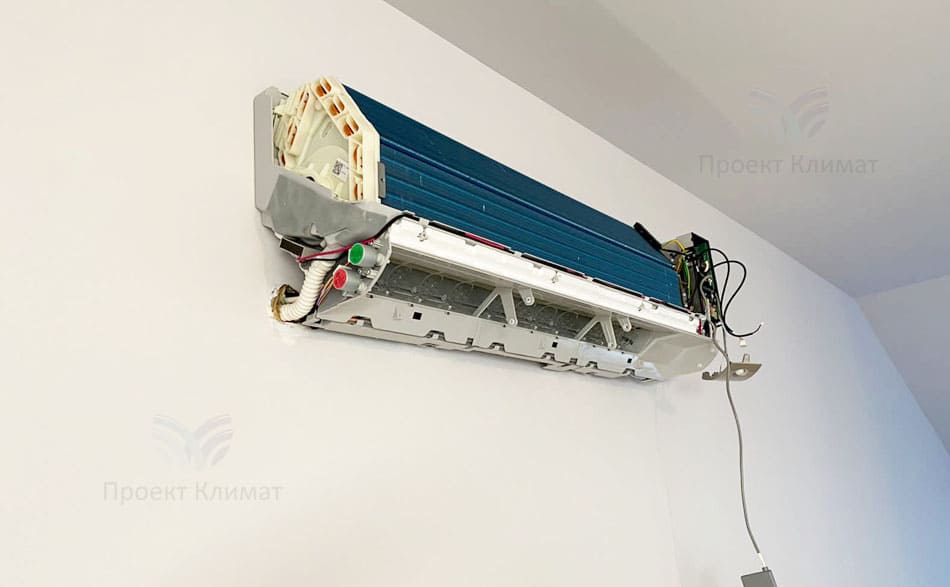

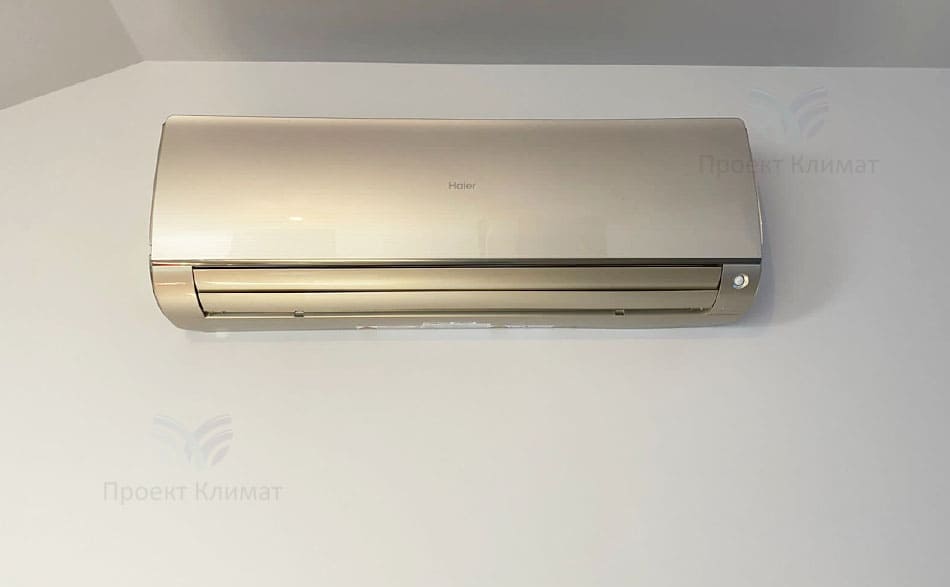

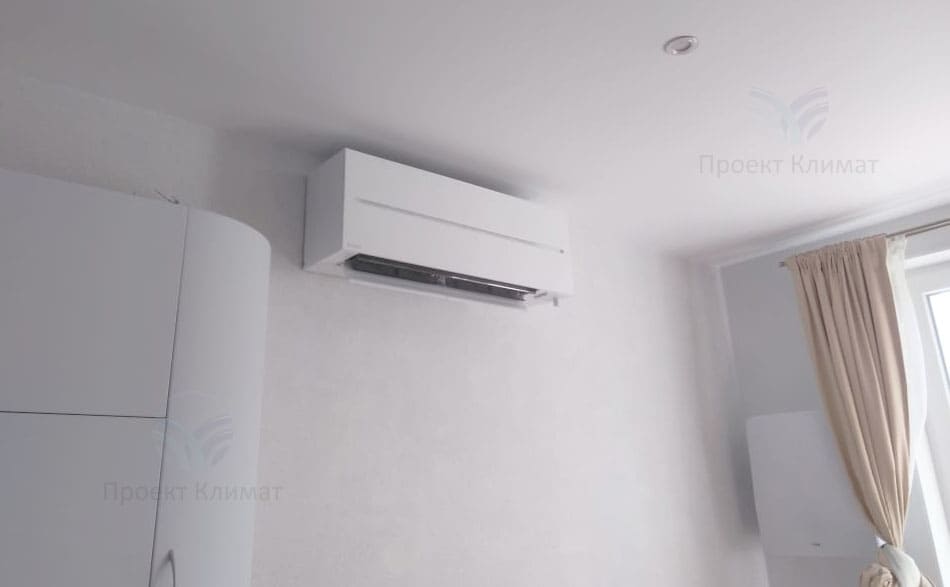

Да. Ниже представлены фотографии с первого этапа. А вот пример того, как будет завершаться второй этап спустя какой-то время:

Классический монтаж кондиционера на этапе ремонта: разбиение работ на чистовые и черновые. С целью минимизации затрат клиента принято решение о прокладке коммуникаций где это возможно по потолку: минимальные длины трасс, минимальные работы по заглублению в стенах (штраба).

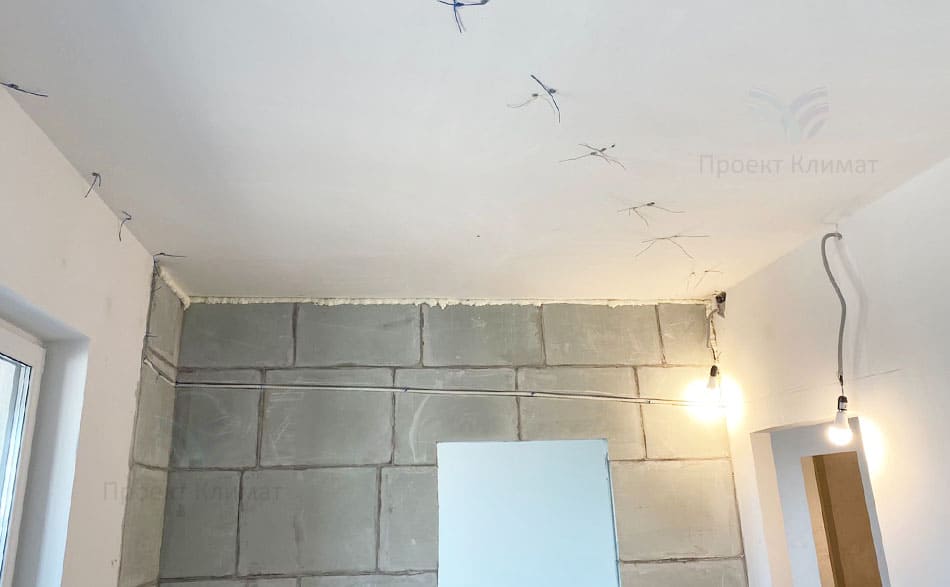

Разметка под монтаж трассы кондиционера

Разметка под трассу кондиционера с креплением коммуникаций по потолку. Всё равно будет натяжной - грех не использовать данное пространство!

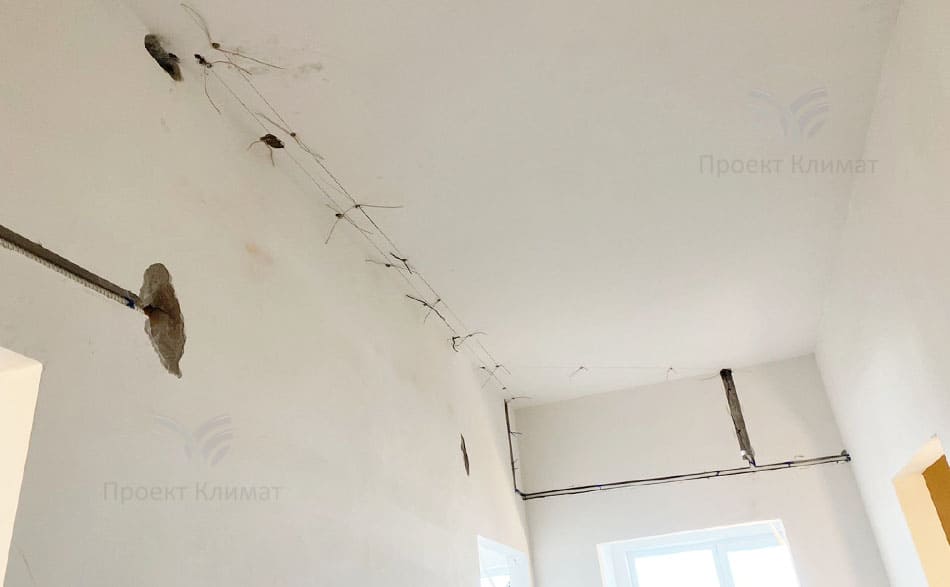

Разметка фреоновой трассы в коридоре

Две трассы из четырёх идёт по коридору до предполагаемых мест установки внутренних блоков настенных кондиционеров Haier. Это разметка их крепления.

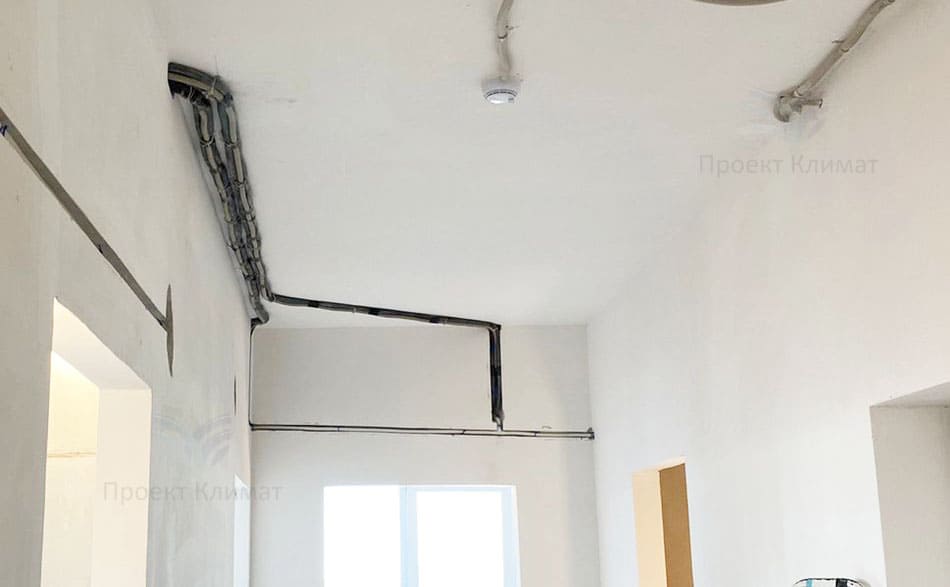

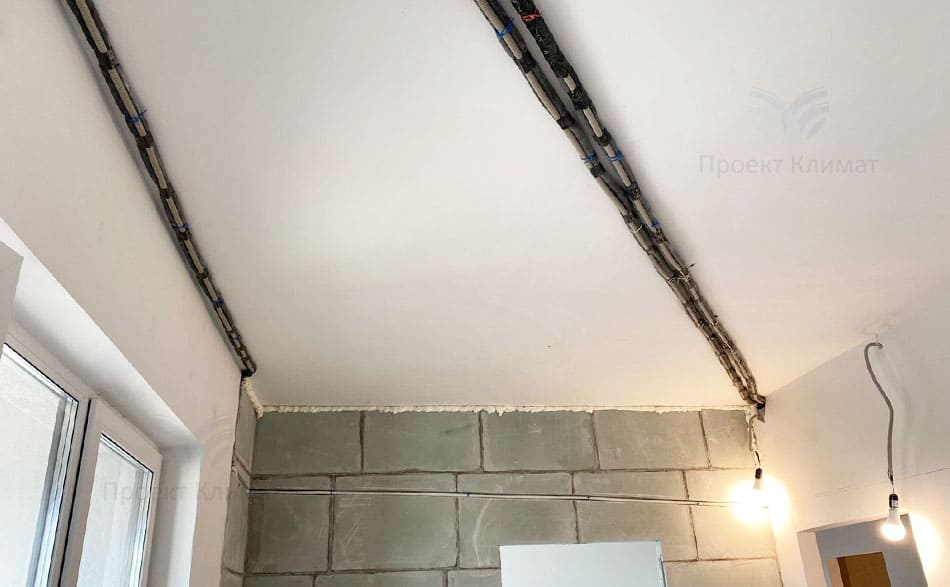

Прокладка фреоновой трассы под потолком

А вот и сама трасса: пучок коммуникаций из газовой и жидкостной медных труб различного сечения в теплоизоляции, дренажного шланга, кабеля питания и кабеля управления.

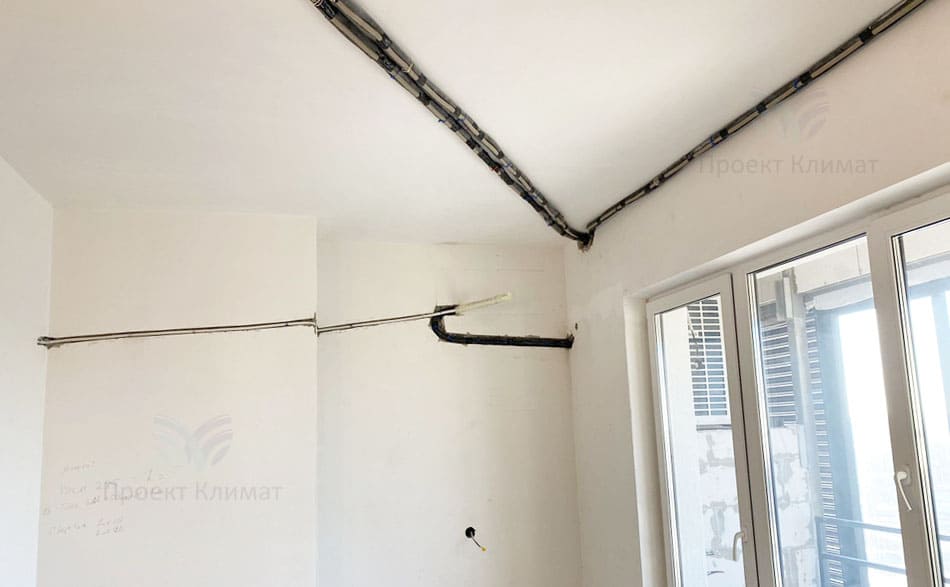

Прокладка фреоновой трассы под потолком

Каждая трасса выводится под заданное заказчиком место монтажа кондиционера (при наличии технической возможности, конечно же). На этапе замера объекта наш специалист всегда посоветует оптимальное место расположения кондиционера.

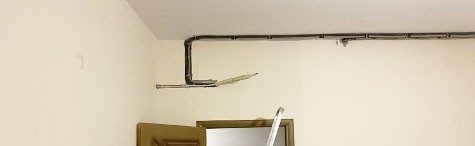

Место установки одного из кондиционеров

Один из внутренних блоков смонтирован невдалеке от внешнего. Под его трассу выполнена штраба (для утопления коммуникаций), размечено место последующей установки оборудования после окончания ремонта.

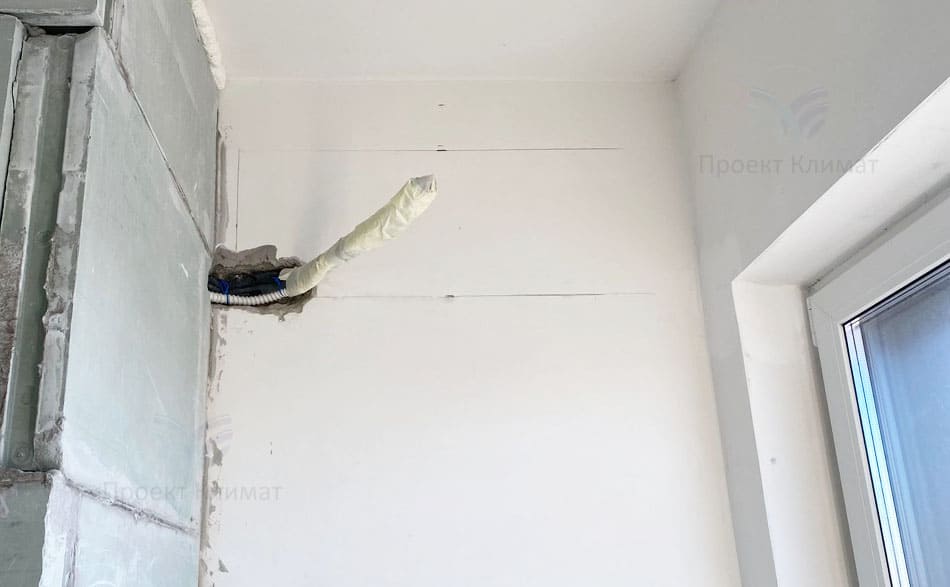

Место установки кондиционера

Так выглядит результат первого этапа работ по монтажу мульти сплит системы. Этот пучок трассы нельзя загибать при проведении отделочных работ. Ни в коем случае! Заломить контур - проще простого. А вот восстановить его (при уже готовом ремонте) крайне сложно и... дорого!

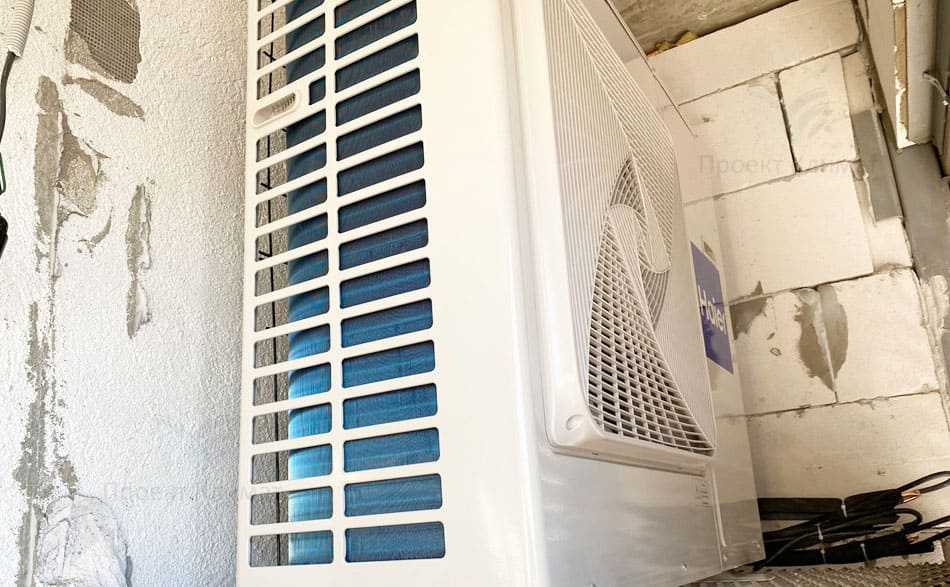

Место установки внешнего блока

А вот и наружный блок мульти сплит системы. Он на лоджии в специально отведённой нише. Все трассы идут к наружному блоку, который отвечает за раздачу фреона к каждому внутреннему блоку. Классное оборудование: японский компрессор, высокая надёжность, потрясающая эффективность. Must Have! 100%!

Вот пример выполнения данных работ, запечатлённых на небольших видео. Не судите строго. Но суть попытались передать:
